DFK-BF-3排污泵综合保护器
排污泵综合保护器说明书
一、总述
DFK-BF-3排污泵综合保护器主要适于排污泵保护信号的处理及转换，将排污泵的液位信号（开关信号）、温度信号（开关信号）、漏水信号（电极信号）转换成继电器的触点信号输出，方便排污泵控制柜内部使用。
二、功能
DFK-BF-3有三路信号输入，一路是液位信号输入，只能接收开关量液位信号，并把小的开关量信号转换成继电器触点信号，可用于排污泵的上腔体或上腔体漏水浮球信号的检测，也可用于其它开关量信号的转换。
第二路是超温信号输入，只能接收开关量超温信号，如用于接收排污泵的上轴承或下轴承的温度信号检测及转换，也可用于排污泵电机线包温度信号的检测及转换。
第三路是漏水信号，通过检测漏水腔体中的电极与水泵外壳是否有电阻（当水泵漏水后，水是先进入漏水腔内，如果漏进水泵漏水腔内的水把漏水电极浸没，漏水继电器就会动作，输出漏水信号）。
三、技术指标
性能参数
工作电压AC220V±10%50Hz±10%
耗电量<4VA
输入信号数量3路，分别是1路液位信号、1路超温信号、1路漏水信号
输入信号类型液位信号开关量输入，无源干接点方式，R<100Ω接通超温信号开关量输入，无源干接点方式，R<100Ω接通漏水信号开关量输入，无源干接点方式，或水电阻
工作状态指示A指示灯点亮表示工作电源接通B指示灯点亮表示有漏水信号
C指示灯点亮表示有液位信号
D指示灯点亮表示有超温信号
继电器输出3路继电器输出，继电器触点容量AC250V5A COSØ1
工作条件环境温度：-25℃～+55℃，相对湿度：<93%
安装方式螺丝安装或35mm导轨安装
外形尺寸115mm*90mm*75mm
四、接线示意图
五、外形尺寸图
外形尺寸（长*宽*高）：115*90*75（mm）。
自来水厂取水泵站电气设计CAD图
设备水泵的规格型号
潜水排污泵 50WQ15-15-1.5
Q=15m³/h H=15m N=1.5KW
控制柜 DFK-Q1.5-2
立式离心泵 DFGG80-200B/2/7.5 控制柜 DFK-S7.5-2
立式离心泵 DFG100-200B/2/15 控制柜 DFK-S15-2
热循环水泵DFGR200-315(II)/4/45
台2 台1
合计（元）
配套消防顶压设备
Q=40L/S H=0.50MPa N=37.0KW
Q=15m/h H=15m N=1.5KW Q=15L/S H=0.50MPa
N=7.5KW（高压）N=1.5KW低压
台2
台1
台1 台1 台2 台2
25 循环水泵房
立式离心泵DFG125-125A/2/11 控制柜 DFK-S11-2
Q=140m³/h H=13.8 N=11KW
序号 1
应用
2 循环水泵房
3
4
9 热水泵房
10
11 排水
12 循环水泵房
13
16
承德福田项目设备（泵、冷却塔）
设备名称及型号
主要技术规格
立式离心泵 DFG125-200A/2/30 控制柜 DFK-S30-2J
立式离心泵 DFG50-200A/2/5.5 控制柜 DFK-S5.5-2
立式离心泵 DFG80-200/2/15 控制柜 DFK-S15-2
Q=124.5m³/h H=33.3m N=22KW
台1
控制柜 DFK-S22-1J
台1
20
消防泵房21 22 Fra bibliotek3 24立式单级消防泵XBD5/40-125-200L
控制柜 DFK-S37-2J
潜水泵保护器工作原理
潜水泵保护器工作原理
潜水泵保护器是一种用于保护潜水泵的重要装置，它能够有效地保护潜水泵免
受过载、欠压、缺水等异常工作状态的影响，从而延长潜水泵的使用寿命，提高设备的可靠性和安全性。
下面我们就来详细了解一下潜水泵保护器的工作原理。
潜水泵保护器主要由传感器、控制器和执行器三部分组成。
传感器负责监测潜
水泵的运行状态，如电流、电压、水位等参数；控制器根据传感器采集到的数据进行分析和判断，当监测到异常状态时，控制器会发出信号，启动执行器进行相应的保护措施，以确保潜水泵的安全运行。
在工作过程中，潜水泵保护器通过监测潜水泵的运行参数，实时掌握潜水泵的
工作状态。
当潜水泵出现异常情况时，传感器会将异常信号传输给控制器，控制器会根据预设的保护逻辑进行处理，比如当潜水泵出现过载时，控制器会立即切断电源，停止潜水泵的运行，避免损坏设备；当潜水泵出现欠压或缺水时，控制器会启动执行器，关闭进水阀门，避免潜水泵空转损坏。
总的来说，潜水泵保护器的工作原理就是通过传感器实时监测潜水泵的运行状态，控制器根据监测到的数据进行分析和判断，启动执行器进行相应的保护措施，以确保潜水泵的安全运行。
它能够有效地保护潜水泵免受各种异常工作状态的影响，提高设备的可靠性和安全性，延长潜水泵的使用寿命，是潜水泵系统中不可或缺的重要部件。
综上所述，潜水泵保护器在潜水泵系统中起着至关重要的作用，它通过传感器、控制器和执行器三部分协同工作，实现对潜水泵的全方位保护。
只有加强对潜水泵保护器工作原理的理解，才能更好地保护潜水泵，提高设备的可靠性和安全性，延长设备的使用寿命。
三相电机综合保护器使用方法EOCR-3DM2
三相电机综合保护器使用方法EOCR-3DM2三相电机综合保护器使用方法三相电机综合保护器的基本工作原理三相电机综合保护器是一种可编程电子保护设备，可以测量电机的电流、电压、功率因数、频率等参数，并根据设定值对电气故障进行判断和保护。
其基本工作原理如下：测试电流：三相电机综合保护器通过内置的电流互感器或外接电流互感器，实时监测电机的电流参数，一旦发生过载、短路、漏电等电气故障，就会及时切断电源，从而保护电机。
测试电压：三相电机综合保护器可以通过内置的电压互感器或外接电压互感器，监测电机的电压参数，能够实现相序、缺相、欠压等保护功能。
测试功率因数：三相电机综合保护器能够监测电机的功率因数，如果电机运行时的功率因数低于设定值，就会及时切断电源。
测试频率：三相电机综合保护器还可以监测电机的运行频率，一旦发生偏差，就会及时报警或切断电源。
三相电机综合保护器的使用方法三相电机综合保护器的安装三相电机综合保护器应安装在电机控制柜内，在选择安装位置时应考虑其与电机控制器和配电盘之间的布线，以及保护器与电机控制器的接线。
三相电机综合保护器的设置三相电机综合保护器安装后需要进行参数设置，如电机额定电压、额定电流、功率因数、过载保护系数、漏电保护系数等。
三相电机综合保护器的操作三相电机综合保护器在运行中，可以通过设定其保护参数，实现电机的过载保护、短路保护、欠压保护、漏电保护等功能。
在发生电气故障时，保护器会及时发送信号给控制柜或自动断路器，切断电源，保护电机。
三相电机综合保护器的维护三相电机综合保护器为了保证其正确运行，需要进行定期维护和检查。
具体包括检查接线是否松动、是否有进水、是否外露等现象，同时还应定期清洁保护器表面及周围环境。
总结上海韩施电气代理韩国施耐德EOCR保护器三相电机综合保护器是一种可编程电子保护设备，在电气工程中具有广泛的应用。
它能够有效保护电机免受过载、短路、漏电等电气故障的损害，具有很高的保护性能和可靠性。
潜水泵综合保护器NS-4大型潜水泵综合监测控制器
科蓝水务
与您一起前进
83年开始，科蓝水务不断创新，研发新型产品，满足了不同客户群体的 不同要求，现就水泵保护器已有40余种，另研发产品10余种！
科蓝水务，追求品质与服务，创新和发展
有水泵的地方，就有科蓝水务的身影
பைடு நூலகம்
科蓝水务，水泵保护器领先地位
与时俱进
共创未来
NS-4潜水泵综合保护器
KL-NS系列产品是本公司针对大，中型潜污泵，回流泵等水下设备在给排水 与污水工艺处理方面的保护应用而研发与生产的系列产品。主要应用于泵站，污水 处理厂，一体化污水处理站等场所。 本系列产品使用MCU控制芯片，SMT工艺，应用抗干扰技术，性能稳定，能 很好配合星三角，自藕降压，软起劢，变频器的电路应用， KL-NS型潜水泵综合 监测控制器，还增加了中大型水泵加热除湿功能，使水泵运行寿命更长。适用于南 京蓝深制泵集团公司生产的潜水式WQ 排污泵、QXG清水泵、ZQB轴流泵、HQB 混流泵保护与控制。或其它同类的所有水泵，如凯泉、凯实利、ABS等。
DFK-BF-5排污泵综合保护器使用说明书

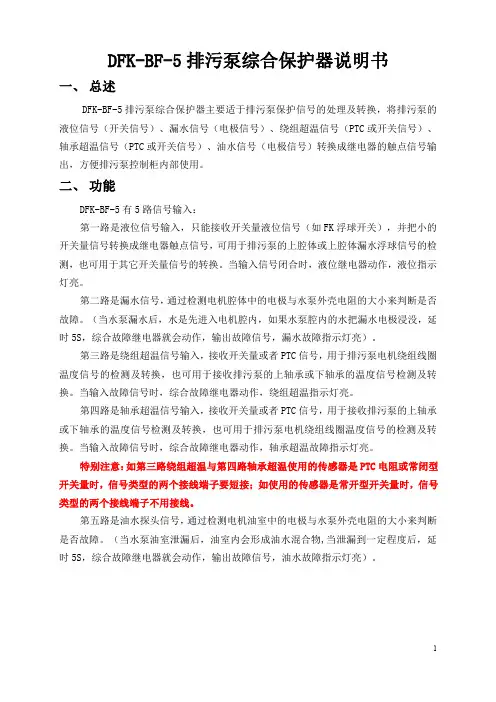

DFK-BF-5排污泵综合保护器说明书一、总述DFK-BF-5排污泵综合保护器主要适于排污泵保护信号的处理及转换，将排污泵的液位信号（开关信号）、漏水信号（电极信号）、绕组超温信号（PTC或开关信号）、轴承超温信号（PTC或开关信号）、油水信号（电极信号）转换成继电器的触点信号输出，方便排污泵控制柜内部使用。
二、功能DFK-BF-5有5路信号输入：第一路是液位信号输入，只能接收开关量液位信号（如FK浮球开关），并把小的开关量信号转换成继电器触点信号，可用于排污泵的上腔体或上腔体漏水浮球信号的检测，也可用于其它开关量信号的转换。
当输入信号闭合时，液位继电器动作，液位指示灯亮。
第二路是漏水信号，通过检测电机腔体中的电极与水泵外壳电阻的大小来判断是否故障。
（当水泵漏水后，水是先进入电机腔内，如果水泵腔内的水把漏水电极浸没，延时5S，综合故障继电器就会动作，输出故障信号，漏水故障指示灯亮）。
第三路是绕组超温信号输入，接收开关量或者PTC信号，用于排污泵电机绕组线圈温度信号的检测及转换，也可用于接收排污泵的上轴承或下轴承的温度信号检测及转换。
当输入故障信号时，综合故障继电器动作，绕组超温指示灯亮。
第四路是轴承超温信号输入，接收开关量或者PTC信号，用于接收排污泵的上轴承或下轴承的温度信号检测及转换，也可用于排污泵电机绕组线圈温度信号的检测及转换。
当输入故障信号时，综合故障继电器动作，轴承超温故障指示灯亮。
特别注意：如第三路绕组超温与第四路轴承超温使用的传感器是PTC电阻或常闭型开关量时，信号类型的两个接线端子要短接；如使用的传感器是常开型开关量时，信号类型的两个接线端子不用接线。
第五路是油水探头信号，通过检测电机油室中的电极与水泵外壳电阻的大小来判断是否故障。
（当水泵油室泄漏后，油室内会形成油水混合物,当泄漏到一定程度后，延时5S，综合故障继电器就会动作，输出故障信号，油水故障指示灯亮）。
三、技术指标性能参数工作电压AC220V±10%50Hz±10%耗电量<4VA输入信号数量5路，分别是1路液位信号、1路漏水信号、1路绕组超温信号、1路轴承超温信号、1路油水信号输入信号类型液位信号（Ya Yb）开关量常开输入（无源干接点方式）漏水信号(La Lb)开关量常开输入（无源干接点方式），或漏水电极电阻绕组超温信号(Wa Wb)当信号类型12不短接时，常开量输入（无源干接点方式）。
潜污泵末端应装设剩余电流动作保护装置
根据电机的功率大小和电机的极数多少功率因数是不一样的，功率越大越高，极数越大功率因数越低，从0.8-0.92不等。
潜污泵末端应装设剩余电流动作保护装置江苏省建设工程设计施工图审核中心许秀芳剩余电流即过去所说的漏电电流，是指电气设备发生接地故障，或设备绝缘损坏，或人触及带电体时，各相电流的向量和不为零，此电流就是漏电电流。
为与国际接轨，现行规范上则统一称为剩余电流。
对其保护装置称为剩余电流动作保护装置，简称为RCD。
在建设工程施工图审查中，常常对潜污泵回路是否装设RCD，在什么位置）和动作时间（Δt）的整定方面均存在一些装设以及对RCD动作电流（IΔn不同的做法，这里谈谈自己的认识供参考。
一、潜污泵装设RCD的必要性1、国家标准《剩余电流动作保护装置安装和运行》GB 13955-2005第4.5.1条h）款，将“装在水中的供电线路和设备”列入“必须安装剩余电流保护装置的设备和场所”条款之中，潜污泵属此类情况。
2、惨痛的教训证明，潜污泵回路装设RCD是非常必要的。
2007年7月江苏省建筑工程电气审图人员在江宁召开的技术研讨会上就此问题展开过讨论，当时无锡市审图人员就该市曾发生过在潜污泵水坑里电死人的事例说明装设RCD的必要性。
2008年8日，现代快报周五B4版刊登了一则《电梯井积水维修工被电死》的报导，内容是：8月6日晚8点左右，在南京集庆门大街江南名府小区内一幢高层建筑的电梯发生故障，44岁的维修工王某赶来修理。
他到现场后，发现电梯井底坑内有积水，便决定先把水舀出来……。
当110人员赶来营救时，发现死者手中捏着一根电线，分析是由于电线漏电导致王某触电死亡。
虽然这篇报道对事故原因的分析不是很具体，也没有与潜污泵直接挂上钩。
但这个惨痛的教训再次告诉我们，凡是在水中的电气设备如电开水器、电热水器、电锅炉、水下灯、水下电缆以及其他水中用电设备，都存在严重的安全问题，必须认真对待，即采用12V或6V的特低电压供电（如水下灯），而对于非特低电压供电的设备则必须加装RCD保护。
潜水泵综合保护器QBP-1K2
潜水泵综合保护器QBP-1K2商机面向地区：江苏 无锡市供求信息分类：能源/环保 水处理发布日期：2015年10月21日销售信息：供应 潜水泵综合保护器QBP-1K2QBP-1K2 潜水泵综合保护器简介：KL-Q系列产品是本公司针对小型潜污泵在给排水与排污方面的保护应用而研发与生产的系列产品。
主要应用于车库，地下室，酒店，洗手间等公共场所。
本系列产品性价比高，功能全，产品型号多，包括1K1（一控一）与 1K2（一控二）两种产主要规格。
QBP-1K2 潜水泵综合保护器工作原理：油室泄漏保护：在潜水电机油室内置入水份检测电极，在油室中如果出现有水份时电极出现信号跳变，控制器能检测到此信号的变化，而停止潜水电机运行并以故障指示。
电机超温保护：在潜水三相电机绕组每相上安装135℃的PTC热敏电阻，在任一相绕组出现温度上升到135℃±5时，电阻值出现跳变，控制器能检测到此信号的变化，而停止潜水电机运行并以故障指示。
电机过载保护：在潜水三相电机运行回路上每相线上串入相对应用电流的热继电器，一旦电流过大，热继电器会状态跳变，控制器能检测到此信号的变化，而停止潜水电机运行并以故障指示。
联系方式：南京科蓝水务工程设备有限公司网 址：淘宝店铺：/淘宝店铺：淘宝店铺：淘宝店铺：QQ：1469616927南京科蓝水务工程设备有限公司企业邮编：21000企业地址：广益路287号哥伦布广场5号楼901室联系电话：*************所属行业：机械设备公司传真：公司所在地：江苏 无锡市公司网站：/企业类型：私营/民营电子邮件：*************联系人：郭先生企业全称：南京科蓝水务工程设备有限公司南京科蓝水务工程设备有限公司于1982年成立，现下设南京康吉森科技有限公司与无锡康吉森研发中心，是集研发、生产、销售与服务为一体的企业。
企业主要经营水泵控制柜，水泵综合保护器，电气控制柜，配电柜，污水处理项目，工业组网，低压电气，控制柜，水泵保护器，恒压供水等。
潜水排污泵的各种保护装置的说明
潜水排污泵的各种保护装置的说明1、潜水排污泵的过热保护元件过热保护元件是由温度控制动作的电器，装在电泵接线腔内部。
在不正常运行状况下，当绕组温度达到过热保护元件的设定值时，过热元件能过电控柜使“过热”指示灯并自动停止电泵，提醒操作人员进行检查，找过电机过热的原因。
绕组温度下降后，电泵会恢复到可开机状态。
2、潜水排污泵的漏水探头漏水探头用作漏水监测。
漏水探头一端的两个电极的引线能过电缆接到电控柜，当电机侧机械密封到有同室内的水达到一定浓度时，或者电机接线腔稍稍进水，漏水探头的两个电极之间绝缘电阻变小，通过电控柜发出报警信号（指示灯亮）并保持断电停泵状态，提醒操作人员及时检查机械密封或更换室内的油。
电机接线腔进水时，漏水探头通过电控柜发出报警信号（指示灯亮）并保持断电停泵状态，可以防止发生短路，提醒操作人员立即采取检查维修措施。
3、潜水排污泵的浮子开关浮子开关用作监测电机侧机械密封是否失效，电机腔是否进水。
浮水开关安装于电机腔下侧、轴承旁边的空腔内，空腔有孔与轴承相通。
当电机机械密封失效，油室的油或水通过轴承室进入空腔，或者进入电机腔的水流入空腔，都会将浮子开关的浮子浮起，能过电控柜发出报警信号（指示灯亮）并使电泵自动停止运行，提醒操作人员检修电泵。
4、潜水排污泵的轴承测温保护装置轴承测温保护装置是监测电泵轴承温升是否过高，当电泵轴承温度≥85℃时，装置通过电控柜发出报警信号（指示灯亮）并使电泵自动停止运行，防止烧毁轴承。
