烟烙尽(IG-541)气体灭火系统操作
北京地铁15号线IG541气灭系统技术规格书
北京地铁十五号线工程西延段工程气体灭火系统技术方案目录第一章系统描述 ---------------------------------------------------------------------------------------------- 1第二章气灭报警系统技术方案概述---------------------------------------------------------------------- 41.1系统概述 (4)1.2符号说明和缩写定义 (4)1.3采用标准与规范 (5)1.4系统构成 (6)1.5系统原理 (7)1.6操作方式 (7)1.7设备技术参数 (8)第三章系统接口设备描述--------------------------------------------------------------------------------- 19第四章系统供货范围、数量及承诺 ------------------------------------------------------------------- 22第五章系统设备技术规格--------------------------------------------------------------------------------- 27第六章质量保证 --------------------------------------------------------------------------------------------- 29第七章监造-------------------------------------------------------------------------------------------------- 34第八章烟烙尽管网系统培训------------------------------------------------------------------------------ 35第九章试验和测试计划------------------------------------------------------------------------------------ 37第十章安全操作手册和维护手册------------------------------------------------------------------------ 40第十一章主要设备的生产、供货、安装周期 -------------------------------------------------------- 59第一章系统描述1、工程概述北京地铁15号线全线所有地下站、车辆段及停车场均设有气体灭火系统，保护范围包括：地下车站的信号设备室（含电源室）、通信设备室、综合监控设备室、公安通信设备室、商用通信设备室、电源整合室、变电所控制室、开关柜室、变配电室、整流变压器室、再生能源设备室。
IG541气体灭火系统操作手册
IG541气体灭火系统操作流程图
说明：公司消防联动设备都处于手动状态，一般采取电气手动启动方式，在电气手动启动失败后采取机械手动启动方式。
1、电气手动控制：当发生火情时，值班人员按下手动控制盒或报警灭火控制器的启动按钮，系统即实施灭火功能。
2、机械应急操作：当发生火情自动灭火系统不能发出灭火指令时，值班人员关闭防火阀、防火卷帘等开口部位后直接拔出相应保护区电磁阀的保险销，按下手动按钮。
亦可直接打开相应保护区的选择阀，再打开该保护区相应的储瓶数的瓶头阀，释放灭火剂。
实施灭火功能。
IG-541灭火系统使用说明
空气中的氧含量而达到灭火效果。
3.2 灭火系统控制方式
3.2.1自动控制：将灭火控制器上的控制方式选择键拨至“自动”位置，灭火系统则处于自动控
制状态。当保护区发生火情时，火灾探测器发出火灾信号，经报警控制器确认后，灭火控制
器即发出声、光报警信号，同时发出联动指令，相关设备联动，经过一段延时时间，发出灭
7.5 安全阀DA7150
7.5.1 结构示意图
7.5.2 主要性能参数
型号 设计压力(MP) 20℃工作压力(MP) 膜片爆破压力(MP) 公称通径(mm)
连接螺纹 7.5.3 用途
DA7150 17.2 150
24.5 ±12 7 R12
该阀安装在集流管上，当管道中压力大于允许值时，安全膜片爆破，起到保护系统的作 用。
PDC8电磁瓶头阀上装有止动挡片（如上图所示），是为了防止在运输、安装和调试过程 中，因碰撞、震动使阀误动，引起电磁瓶头阀泄漏或误动作而设置的。在现场安装完毕，投 入使用前必须抽出止动挡片到位后并用螺钉紧固，否则会导致阀门不能启动或发生损坏。
电磁瓶头阀具有电启动和机械手动两种开启方式。电启动由控制器发出开阀指令，使 电磁铁动作，打开电磁瓶头阀；机械手动是手动拔除插销，向上扳动手柄，打开电磁瓶头阀。 在机械手动之前应拔除插销，否则将不能实施机械手动。 7.2.4电磁瓶头阀装有压力表，显示瓶内启动气体压力。当压力表示值低于绿色区时，应重新 充装启动气体。 7.2.5充装启动气体
7.1.4.2瓶头阀具有气体启动和机械手动两种开启方式。气体启动由启动气体推动驱动缸中
的活塞杆，顶开瓶头阀手柄，开启瓶头阀；机械手动是人为扳动瓶头阀手柄，开启瓶头阀，该
方式在紧急情况下采用。
133
7.1.4.3 压力检测，瓶头阀正面均装有压力表，可显示出储瓶内的压力。当压力表示值低于绿色区时
大唐南京发电厂IG541惰性气体灭火系统操作规程及管理规定
大唐南京发电厂IG541惰性气体灭火系统操作规程及治理规定
我厂三套IG541惰性气体灭火系统是主厂房区域和继保楼内各开关室和电气设备间、网络设备间的重要灭火设备，为保护好该系统设备，特制定本操作规程及治理规定。
一、操作规程
IG541惰性气体灭火系统具有自动启动、手动启动和机械应急启动功能。
（一）当系统接收到来自火灾报警器的火警信号时，会自动启动系统喷射气体灭火。
（二）当自动启动功能失灵时，能够用手压破各防护区旁操纵箱上的启动“按钮保护层，按启动按钮进展手动操作灭火。
（三）当自动操纵和手动操纵失灵或不能施行时，采纳机械应急操作。
机械应急操作有二种方法：
1、人工开启对应防护区的启动瓶组上的手动启动装置，即可对该防护区施行灭火。
2、假设该防护区启动瓶组内气压缺乏时，人工开启对应防护区所属的灭火剂瓶组的手动启动装置（先导阀上的手动启动手柄）。
二、治理规定
（一）消防专职和专业消防员负责全厂IG541惰性气体灭火系统的日常治理工作。
（二）各钢瓶间应保持清洁、单调、通风，照明良好，无关人员非通过同意不得进入。
（三）消防专职对该设备应做到每月定期检查、保养，确保设备功能正常平安，并做好检查记录。
1、保证各钢瓶间设备所对应的防护区挂牌精确；
2、保证各启动瓶和钢瓶气体压力正常，觉察压力不够应及时补充，并做好应急防护措施。
3、各防护区操纵盘具备本身缺点报警功能，专职消防人员须每周检查，觉察征询题及时处理。
（四）对相关运转操作和治理人员每年进展一次操作指导培训，以保证会正确使用设备。
（五）IG541惰性气体灭火系统正常时应处于备用状态，非火警不得动用。
烟烙尽气体灭火系统操作规程
基本设计参数 假定所有保护区域内的可能出现的最低温度约为16℃,极端最高温度约为
40℃，而在通常情况下的正常温度约为21℃。 烟烙尽气体灭火系统的最小设计灭火浓度为37.5%（16℃时），最大设计灭
火浓度为42.8%（40℃时），气体喷放时间限于1分钟内。
对钢瓶室的要求 根 据 国 内 规 范 的 要 求 ， 存 放 气体钢瓶组的房间都应该是一个独立的房间，设在各
烟烙尽气体灭火系统操作规程
（一）美国安素烟烙尽气体灭火系统的系统性能：
1．主要成分： 烟烙尽(INERGEN)是一种由 52%的氮气、40%的氩气和 8%的 CO2 三种 自然存在于大气中的纯天然的惰性气体组成的灭火剂。
2．保护生命： 烟烙尽释放后，保护区空气中的氧气含量由支持燃烧的 21%降为不支持 燃烧的 12.5%，此时火灾被完全扑灭了，而 CO2 含量由不到 1%变为 2 - 4%，此 CO2 浓度能自动刺激人在低氧环境下正常地呼吸，并可提高人呼吸时吸收空气中氧气的 能力。因此，烟烙尽气体可用于需要气体灭火保护且又经常有人停留的工作场所。其 次，烟烙尽在喷放时不产生烟雾，人们可以看清逃生路线。此外，烟烙尽气体完全无 毒，不会引起心脏过敏反应或被窒息，作为隋性气体也不会在与火焰接触时产生有 毒或有腐蚀性的分解物。
人 工 启 动 器 ── 现 有 两 种 人 工 启 动 器 实 现 容 器 阀 的 拉 杆 启 动 。 用 拉 杆 启 动 器 上 的拉杆来实现人工应急机械启动。拉杆的设计包含了一个在启动后保证拉杆处于 打开位置的锻造的机械凸轮。
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，通力根1保过据护管生高线产中敷工资设艺料技高试术中卷0资不配料仅置试可技卷以术要解是求决指，吊机对顶组电层在气配进设置行备不继进规电行范保空高护载中高与资中带料资负试料荷卷试下问卷高题总中2体2资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况1卷中下安，与全要过，加度并强工且看作尽护下可1都关能可于地以管缩正路小常高故工中障作资高；料中对试资于卷料继连试电接卷保管破护口坏进处范行理围整高，核中或对资者定料对值试某，卷些审弯异核扁常与度高校固中对定资图盒料纸位试，置卷编.工保写况护复进层杂行防设自腐备动跨与处接装理地置，线高尤弯中其曲资要半料避径试免标卷错高调误等试高，方中要案资求，料技编试术写5、卷交重电保底要气护。设设装管备备置线4高、调动敷中电试作设资气高，技料课中并3术试、件资且中卷管中料拒包试路调试绝含验敷试卷动线方设技作槽案技术，、以术来管及避架系免等统不多启必项动要方高式案中，；资为对料解整试决套卷高启突中动然语过停文程机电中。气高因课中此件资，中料电管试力壁卷高薄电中、气资接设料口备试不进卷严行保等调护问试装题工置，作调合并试理且技利进术用行，管过要线关求敷运电设行力技高保术中护。资装线料置缆试做敷卷到设技准原术确则指灵：导活在。。分对对线于于盒调差处试动，过保当程护不中装同高置电中高压资中回料资路试料交卷试叉技卷时术调，问试应题技采，术用作是金为指属调发隔试电板人机进员一行，变隔需压开要器处在组理事在；前发同掌生一握内线图部槽 纸故内资障，料时强、，电设需回备要路制进须造行同厂外时ቤተ መጻሕፍቲ ባይዱ部切出电断具源习高高题中中电资资源料料，试试线卷卷缆试切敷验除设报从完告而毕与采，相用要关高进技中行术资检资料查料试和，卷检并主测且要处了保理解护。现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
发电厂IG541惰性气体灭火系统操作规程及管理规定
发电厂IG541惰性气体灭火系统操作规程及管理规定1. 引言发电厂作为能源供应的紧要基础设施之一，安全生产是企业的首要任务。
为了保障发电厂的安全运营，特订立本《发电厂IG541惰性气体灭火系统操作规程及管理规定》。
2. 目的和适用范围本规程旨在规范发电厂IG541惰性气体灭火系统的操作流程，确保系统的安全运行和有效灭火。
适用范围包含发电厂内全部的IG541惰性气体灭火系统，涵盖操作人员、管理人员和维护和修理人员。
3. 管理标准3.1 系统维护管理1.发电厂应设立特地的维护部门或委派专人负责IG541惰性气体灭火系统的维护工作。
2.维护部门或专人应定期对系统进行检查和维护，确保系统设备处于正常工作状态。
3.对于系统设备的故障或失效，应及时进行维护和修理或更换，并做好相关记录。
3.2 系统操作管理1.操作人员应接受相关的培训，了解系统的操作流程和安全注意事项。
2.在使用IG541惰性气体灭火系统前，操作人员应检查系统设备的状态，确保设备正常。
3.在使用系统时，操作人员应依照操作手册的要求进行操作，并注意系统的启动、停止和继电器状态的监控。
4.每次使用系统后，操作人员应将系统设备恢复到待机状态，并填写操作记录。
3.3 储存管理1.IG541惰性气体灭火系统的储存区域应阔别火源和易燃物质，保持通风良好。
2.储存区域应设置明确的标识，禁止他人随便进入，并严防闲杂人员接触系统设备。
3.对于储存于厂区的气瓶，应定期进行检查，确保密封性和气体储存量符合安全要求。
4.气瓶损坏、漏气或气体储存量不足时，应及时更换或增补，并做好相关记录。
3.4 应急演练管理1.发电厂应定期组织惰性气体灭火系统的应急演练，提高操作人员的应急响应本领。
2.应急演练应包含系统的启动、停止、继电器状态监控以及事后的设备复位和记录填写等环节。
3.应急演练结果应进行评估和总结，发现问题及时改进，并对参加演练的人员进行表扬和嘉奖。
4. 考核标准4.1 维护管理考核1.维护部门或专人应每季度对IG541惰性气体灭火系统进行维护检查，并填写维护记录。

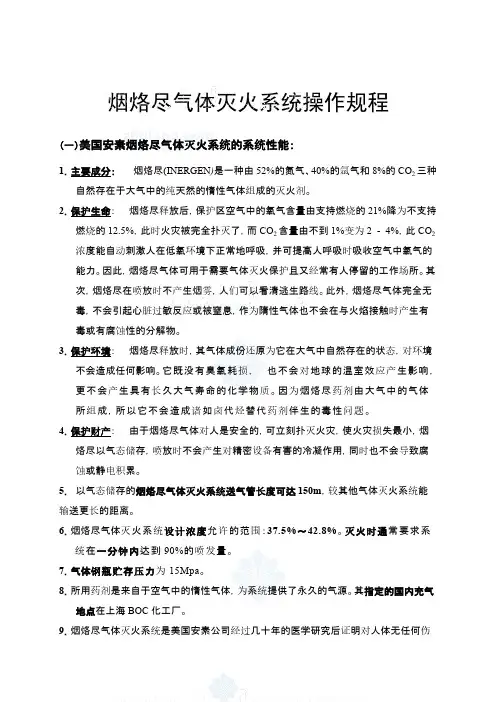

烟烙尽气体灭火统操作规程
烟烙尽气体灭火系统操作规程（一）美国安素烟烙尽气体灭火系统的系统性能：1．主要成分：烟烙尽(INERGEN)是一种由52%的氮气、40%的氩气和8%的CO2三种自然存在于大气中的纯天然的惰性气体组成的灭火剂。
2．保护生命：烟烙尽释放后，保护区空气中的氧气含量由支持燃烧的21%降为不支持燃烧的12.5%，此时火灾被完全扑灭了，而CO2含量由不到1%变为2 - 4%，此CO2浓度能自动刺激人在低氧环境下正常地呼吸，并可提高人呼吸时吸收空气中氧气的能力。
因此，烟烙尽气体可用于需要气体灭火保护且又经常有人停留的工作场所。
其次，烟烙尽在喷放时不产生烟雾，人们可以看清逃生路线。
此外，烟烙尽气体完全无毒，不会引起心脏过敏反应或被窒息，作为隋性气体也不会在与火焰接触时产生有毒或有腐蚀性的分解物。
3．保护环境：烟烙尽释放时，其气体成份还原为它在大气中自然存在的状态，对环境不会造成任何影响。
它既没有臭氧耗损，也不会对地球的温室效应产生影响，更不会产生具有长久大气寿命的化学物质。
因为烟烙尽药剂由大气中的气体所组成，所以它不会造成诸如卤代烃替代药剂伴生的毒性问题。
4．保护财产：由于烟烙尽气体对人是安全的，可立刻扑灭火灾，使火灾损失最小，烟烙尽以气态储存，喷放时不会产生对精密设备有害的冷凝作用，同时也不会导致腐蚀或静电积累。
5．以气态储存的烟烙尽气体灭火系统送气管长度可达150m，较其他气体灭火系统能输送更长的距离。
6．烟烙尽气体灭火系统设计浓度允许的范围：37.5%～42.8%。
灭火时通常要求系统在一分钟内达到90%的喷发量。
7．气体钢瓶贮存压力为15Mpa。
8．所用药剂是来自于空气中的惰性气体，为系统提供了永久的气源。
其指定的国内充气地点在上海BOC化工厂。
9．烟烙尽气体灭火系统是美国安素公司经过几十年的医学研究后证明对人体无任何伤害的绿色产品，是在世界上已安装了几万套系统的成熟产品。
(二)、基本要求由美国安素(ANSUL)公司生产的烟烙尽(INERGEN)灭火系统是一个利用固定喷嘴、分配管网的全淹没式自动气体灭火系统。
IG541气体灭火系统介绍
IG541气体灭火系统介绍IG541气体灭火系统IG541气体灭火系统以IG541作为灭火剂，是目前最清洁环保的气体灭火系统。
IG541灭火剂由氮气、氩气和二氧化碳按一定质量比混合而成（氮气约50%，氩气约42%、二氧化碳约8%）。
这三种组分均为大气组成部分，取自于天然或工业副产物，是一种纯“绿色”的气体灭火剂。
在工作温度范围内（-10℃～50℃），IG541是一种无色、无味的气体，具有清洁、不导电、灭火效率高的特点。
IG541属于全淹没灭火系统，在规定的时间内，向防护区喷放设计规定用量的灭火剂，并使其均匀地充满整个防护区。
IG541在国外的商标名称为Inergen（烟烙尽），是美国安素（ANSUL）公司开发的用于替代卤代烷1301、1211的灭火剂，后面加的数字代码，分别代表氮气、氩气、二氧化碳的成份比例。
IG541比空气略重，约为空气比重的1.18倍。
IG541灭火机理IG541灭火机理：窒息灭火，灭火速度较快。
IG541喷放以后，防护区氧气浓度降低，使燃烧物得不到足够的氧气而熄灭。
IG541混合气体灭火系统的压力等级高，灭火效能相对较低，大量气体高压喷放，可能导致可燃易燃液体飞溅及汽化，有造成火势扩大蔓延的危险，因此IG541一般不提倡用于扑救主燃料为液体的火灾。
IG541喷放时间当IG541混合气体灭火剂喷放至设计用量的95%时，喷放时间不应大于60s，且不应小于48s。
IG541的设计浓度和安全性IG541的无毒性反应浓度（NOAEL）为43%；有毒性反应浓度（LOAEL）为52%。
IG541的灭火设计浓度一般在37%~43%之间，因此，在设计浓度范围内，人员短暂停留不会造成生理影响。
IG541无色无味，喷放时不会有冷凝气雾产生，不会产生视觉障碍，但会伴有较大的喷放噪声。
IG541含有约8%的二氧化碳，喷放后可以提升空气中二氧化碳的浓度，二氧化碳浓度的适当增加，可以刺激人体的神经中枢，加快呼吸速率和吸收氧气的能力，以补偿氧气的较低浓度。
