通信管道工程施工作业指导书[详细]
通信管道工程施工作业指导书标准版本
文件编号：RHD-QB-K9581 （管理制度范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX通信管道工程施工作业指导书标准版本通信管道工程施工作业指导书标准版本操作指导：该管理制度文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
第一章总则1.1 本标准根据“YDJ39-90通信管道工程施工及验收技术规范”的原则，结合北京地区的特点编制而成。
1.2 本标准适用于北京地区通信管道的新建、扩建和改造工程的施工，也可用于质量检查、随工检验。
1.3 凡本标准未列入的工作内容，施工时应按照设计规定的要求进行。
1.4 在施工过程中，管理人员和施工人员应严格执行本标准，确保工程质量，确保安全生产，严格随工检验及隐蔽工程检验；并做好通信管道工程的原始记录工作。
1.5 竣工验收工作应执行建设单位的相关规定，并参照本标准要求，对不合格项目应由施工单位组织返修，并视情节扣分。
第二章常用材料及工具规格检验2.1 水泥及水泥制品a. 目前市话管道工程施工中选用水泥有普通硅酸盐水泥、火山灰硅酸盐水泥、矿渣硅酸盐水泥三种，一般选用标号为325#水泥。
b. 水泥从出厂到使用，不宜超过三个月。
已受潮、变质、结块的水泥严禁使用。
c. 水泥制品应有出厂检验合格证。
进场后要逐个逐块检查，其规格应符合设计要求，水泥制品表面应平整光滑、无破损及断裂。
d. 水泥制品应达到养护标准，没有达到养护标准的严禁施工中使用。
e. 水泥管道的管身应完整，不缺棱角；管孔的喇叭口必须圆滑，管孔内壁应平滑无凹凸、起伏等缺陷；管体表面的裂纹（指纵横向）长度小于50mm，超过50mm的不宜整块使用；管块的管孔外缘缺边应小于20mm，但外缘缺角，其边长小于50mm的，可以修补后使用。
f. 水泥基础应完整光滑，表面无裂纹，基础有缺角不大于20cm，修补后可使用。
通信管线埋设施工作业指导书
通信管线埋设施工作业指导书单位：目录1、适用范围 (1)2、作业准备 (1)3、技术要求 (1)4、施工程序与工艺 (2)5、施工要求 (2)6、劳动组织 (2)7、材料要求 (5)8、设备机具配置 (5)9、质量控制与检验 (5)10、安全环保要求 (5)通信管线埋设施工作业指导书1、适用范围本施工作业指南适用于公司范围内高速公路通信管线埋设施工。
2、作业准备2.1组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸澄清相关技术问题，熟悉技术规范和标准。
2.2配置能满足设计和施工要求的通信管线埋设设备，对现场人员进行安全技术交底，对参加施工人员进行上岗前技术培训，考试合格后方可持证上岗。
2.3配备齐全施工需要的机具器械、夜间施工需要的照明设施。
2.4按照应急预案的要求，备齐应急物资。
3、技术要求3.1、硅芯管沟槽的清理、开挖应符合下列要求：3.1.1、硅芯管敷设前，应清理、平整管道一次回填土，沟槽应平整顺直。
3.1.2、硅芯管沟槽在管沟中的位置、深度和宽度应符合设计要求。
3.2、硅芯管的敷设应符合下列要求：3.2.1、硅芯管敷设前，应先检查硅芯管封堵是否严密。
敷设时严禁有水、土、泥及其他杂物进入硅芯管内。
3.2.2、硅芯管施工应按设计走向和位置进行敷设。
3.2.3、硅芯管施工可采用“人工抬放法”、“固定拖车法”、和“移动拖车法”等方式。
3.2.4、硅芯管从障碍物下方穿过后应立即将硅芯管抬起，避免硅芯管与地面摩擦，穿越障碍物处应有专人看护。
3.2.5、硅芯管敷设应顺直、无弯、无扭绞、无缠绕，严禁出现背扣和打硬弯。
硅芯管纵向敷设应尽量避免反复出现凹凸。
3.2.6、硅芯管敷设后应及时连接、密封，对引入人（手）孔的部分应及时对管口进行封堵。
硅芯管敷设后不能进行连接时，应预留因温差可能造成回缩的长度，并封堵好管口。
3.2.7、同沟敷设多根硅芯管时，应按设计要求每隔2米距离捆绑一次，以增加硅芯管的挺直性，并保持一定的管群断面。
通信管道工程施工作业指导书
第一章总则1.1本标准根据“YDJ3990通信管道工程施工及验收技术规范”的原则, 结合北京地区的特点编制而成。
1.2本标准适用于北京地区通信管道的新建、扩建和改造工程的施工，也可用于质量检查、随工检验。
1.3凡本标准未列入的工作内容，施工时应按照设计规定的要求进行。
1.4在施工过程中，管理人员和施工人员应严格执行本标准，确保工程质量, 确保安全生产，严格随工检验及隐蔽工程检验；并做好通信管道工程的原始记录工作。
1.5竣工验收工作应执行建设单位的相关规定，并参照本标准要求，对不合格项目应由施工单位组织返修，并视情节扣分。
第二章常用材料及工具规格检验水泥及水泥制品目前市话管道工程施工中选用水泥有普通硅酸盐水泥、火山灰硅酸盐水泥、矿渣硅酸盐水泥三种，一般选用标号为 325#水泥。
水泥从出厂到使用，不宜超过三个月。
已受潮、变质、结块的水泥严禁使用。
水泥制品应有出厂检验合格证。
进场后要逐个逐块检查，其规格应符合设计要求，水泥制品表面应平整光滑、无破损及断裂。
水泥制品应达到养护标准，没有达到养护标准的严禁施工中使用。
水泥管道的管身应完整，不缺棱角；管孔的喇叭口必须圆滑，管孔内 壁应平滑无凹凸、起伏等缺陷；管体表面的裂纹（指纵横向）长度小 于50mm 超过50mnm 勺不宜整块使用；管块的管孔外缘缺边应小于 20mm 但外缘缺角，其边长小于 50mm ■的，可以修补后使用。
水泥基础应完整光滑，表面无裂纹，基础有缺角不大于20cm,修补后可使用。
人孔上覆板的钢筋配制、加工、绑扎以及混凝土的标号应附和设计图纸的规定。
要求上覆表面完整、平滑，无塌陷、裂纹。
混凝土及水泥砂浆 配制混凝土所用的水泥、砂石配料比应符合设计要求及使用标准。
不 同种类、标号的水泥不得混合使用。
混凝土的搅拌必须均匀，以达到颜色一致的标准，搅拌完毕的混凝土 应在初凝时间（约 45分钟）内浇灌。
浇灌混凝土构件必须进行振捣，无论采用人工或机械振捣，都应按层依次进行，捣固密实，不得出现跑模漏浆等现象。
通信管道工程施工方案
一、工程概况本项目为某地区通信管道工程，主要建设内容包括管道铺设、设备安装、通信线路接入等。
工程总长度约为5公里，预计工期为3个月。
为确保工程顺利进行，特制定以下施工方案。
二、施工准备1. 组织准备（1）成立工程指挥部，负责工程的全面协调和指挥。
（2）组建施工队伍，包括项目经理、技术负责人、施工人员等。
（3）组织施工人员进行技术培训和安全教育。
2. 材料准备（1）管道材料：PVC管道、钢管、电缆等。
（2）设备材料：挖掘机、切割机、焊接机、卷扬机等。
（3）其他材料：水泥、沙子、钢筋等。
3. 工具准备（1）挖掘工具：铲子、锄头、铁锹等。
（2）安装工具：扳手、螺丝刀、线槽切割机等。
（3）测量工具：水准仪、经纬仪、卷尺等。
三、施工方法1. 管道铺设（1）根据设计图纸，确定管道铺设路线。
（2）采用挖掘机进行管道沟槽开挖，确保沟槽深度和宽度符合设计要求。
（3）对沟槽底部进行平整，铺设垫层。
（4）根据设计要求，选择合适的管道材料，进行管道铺设。
（5）管道连接采用焊接或法兰连接，确保连接牢固。
2. 设备安装（1）根据设计图纸，确定设备安装位置。
（2）采用卷扬机将设备吊装至安装位置。
（3）按照设备安装要求，进行设备安装和调试。
3. 通信线路接入（1）根据设计图纸，确定通信线路接入点。
（2）采用切割机对管道进行切割，确保切割尺寸准确。
（3）将通信线路引入管道，并进行固定。
（4）对通信线路进行测试，确保通信质量。
四、施工质量控制1. 严格按照设计图纸和施工规范进行施工。
2. 对施工材料进行检验，确保材料质量合格。
3. 加强施工过程中的质量控制，发现问题及时整改。
4. 定期对施工过程进行监督检查，确保施工质量。
五、施工安全措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。
2. 施工人员必须佩戴安全帽、安全带等防护用品。
3. 严格按照操作规程进行施工，防止事故发生。
4. 定期对施工现场进行安全检查，消除安全隐患。
通信管道施工方案(完整版)
通信管道施工方案(完整版)范本一：通信管道施工方案(完整版)1. 方案目的1.1 目的本施工方案的目的是为了确保通信管道的安全施工，满足通信工程的需求，并确保施工期间不对周围环境和道路交通造成不良影响。
1.2 范围本方案适用于通信管道施工相关的所有工作，包括但不限于管道的开挖、铺设、设备安装、管道连接等。
2. 前期准备工作2.1 工程准备在施工前，应根据设计图纸和工程要求进行现场勘测，确定管道的具体位置、深度和长度，清除现场障碍物，并确保施工区域的安全。
2.2 材料准备根据设计要求和工程进度，准备好所需的通信管道材料、设备、工具等，确保施工过程中的物资供应充足。
2.3 人员培训为参与施工的人员进行必要的培训，包括安全操作规程、施工流程等，并确保所有人员具备相关的技术能力和证书。
3. 施工流程3.1 施工准备根据设计要求确定施工的起点和终点，进行标线，并使用专业仪器进行测量。
清理施工路段，确保施工区域无障碍物。
3.2 开挖管道按照设计要求，在标线范围内进行管道的开挖。
其中，需要注意施工的安全距离、埋深以及施工坡度等要求。
3.3 管道铺设将预制好的通信管道进行铺设，确保管道与地面平齐，并采取必要的支撑措施，以防止管道下沉或变形。
3.4 设备安装根据工程要求，在管道内安装通信设备，包括信号放大器、网路连接器等。
确保设备的稳固安装和适当的防护措施。
3.5 管道连接根据设计图纸，将相邻的管道进行连接。
连接处需要进行密封处理，以确保管道的不漏水、不渗漏。
3.6 施工验收在施工结束后，进行相关的验收工作，包括检查管道的质量、设备的正常运行以及与周围环境的协调性等。
4. 安全措施4.1 施工现场安全在施工现场设置明显的安全警示标志，并设立临时封控区域，确保施工过程中人员和交通安全。
4.2 施工人员安全确保施工人员穿戴符合安全要求的工作服、安全帽等个人防护设备，并加强对施工人员的安全培训和监督。
4.3 设备使用安全对施工过程中使用的设备进行定期检查和维护，确保设备的正常运行和使用安全。

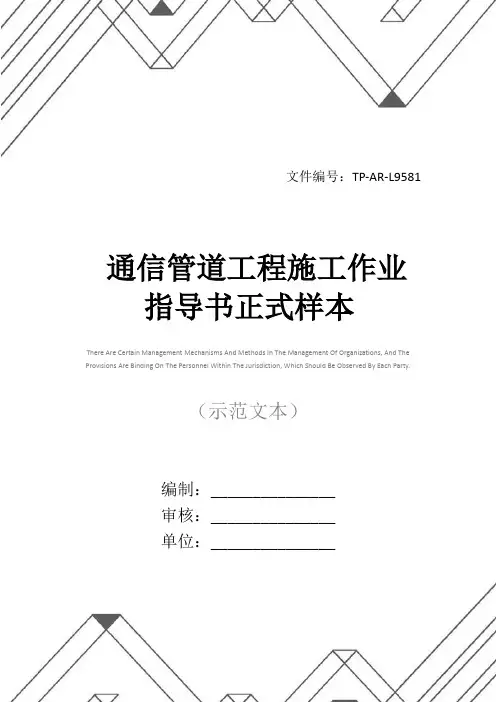

通信管道工程施工作业指导书正式样本
文件编号：TP-AR-L9581There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party.（示范文本）编制：_______________审核：_______________单位：_______________通信管道工程施工作业指导书正式样本通信管道工程施工作业指导书正式样本使用注意：该管理制度资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
第一章总则1.1 本标准根据“YDJ39-90通信管道工程施工及验收技术规范”的原则，结合北京地区的特点编制而成。
1.2 本标准适用于北京地区通信管道的新建、扩建和改造工程的施工，也可用于质量检查、随工检验。
1.3 凡本标准未列入的工作内容，施工时应按照设计规定的要求进行。
1.4 在施工过程中，管理人员和施工人员应严格执行本标准，确保工程质量，确保安全生产，严格随工检验及隐蔽工程检验；并做好通信管道工程的原始记录工作。
1.5 竣工验收工作应执行建设单位的相关规定，并参照本标准要求，对不合格项目应由施工单位组织返修，并视情节扣分。
第二章常用材料及工具规格检验2.1 水泥及水泥制品a. 目前市话管道工程施工中选用水泥有普通硅酸盐水泥、火山灰硅酸盐水泥、矿渣硅酸盐水泥三种，一般选用标号为325#水泥。
b. 水泥从出厂到使用，不宜超过三个月。
已受潮、变质、结块的水泥严禁使用。
c. 水泥制品应有出厂检验合格证。
地铁通信工程通信管道施工作业指导书
地铁通信工程通信管道施工作业指导书1、适用范围适用于地铁通信工程通信管道施工。
2、施工准备2.1内业技术准备作业指导书编制后，应在开工前由总工程师组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术安全培训，考核合格后持证上岗。
2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。
在工程项目地就近租用房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3、技术要求1）对开挖线路按图纸进行画线。
2）管道沟底平整。
3）管道沟成型后，进行沟底混凝土硬化应不小于80mm 厚度。
4）多管敷设应错开接头点、接头严密牢固，管道整齐。
5）回填时应先填细土30cm 进行夯实后方可回填、每30cm 回填夯实一次；4、 施工程序与工艺流程4.1 工艺流程图如右图。
4.2 施工方法1）对开挖的线路确认标高线，按照管道宽度用石灰划双线；2）管道沟挖好成型后要求底部平整并进行沟底硬化，厚度为8cm-10cm ，养护后进行管道敷设。
3）敷设时从一端向另一端进行，管道平直整齐，在管道中间部位用1.6mm 铁丝绑扎固定，接头严密牢固，每个接头接好后，应在管道的另一端用木板轻敲管道使接头连接紧凑，每个接头点连接好后应及时固定不得移动；4）当一段管道敷设好后、应进行稳固，回填时应先填细土30cm ，夯实后方可进行回填、每30cm 回填夯实一次；5、 施工要求完成施工定测，工班组织完成施工复测。
完成安全、技术交底。
6、 劳动组织技工1人、普工24人（人员依据三手孔之间长度240米，每人每天开挖10米计）。
管道敷设 管道沟划线开挖 沟底硬化、养护 回填、夯实 检验验收施工准备7、材料要求水泥砂浆、管道、管道接头、接头胶水、堵头、铁丝、粘胶带、彩条布、石灰。
8、设备机具配置铁锹24把、十字镐24把、钢钎2根、大锤2把、手推车2辆、钢锯弓1把、锯条1盒、卷尺1把、皮尺1个、钳子1把。
管道施工作业指导书
***********有限公司***************项目安装工程管道施工作业指导书编制：审核：批准：**************************项目部二○一四年三月十五日目录一、总则 .......................................................................... 错误！未定义书签。
二、安装施工及施工验收规范 (3)三、管道施工准备 (4)四、管道预制 (6)五、管道安装 .................................................................... 错误！未定义书签。
六、伴管的安装 ................................................................ 错误！未定义书签。
七、夹套管的安装 ............................................................ 错误！未定义书签。
八、管道支架安装 ............................................................ 错误！未定义书签。
九、管道系统压力试验和吹扫 ........................................ 错误！未定义书签。
十、管道静电接地施工 .................................................... 错误！未定义书签。
管道施工作业指导书一、总则本管道施工作业指导书适用于**********产品项目管道安装工程, 为规范工业管道工程的施工作业，确保工业管道的施工质量，特制定本规定。
二、安装施工及施工验收规范2.1业主方提供的关于工艺管道安装的相关施工蓝图。
2.2依据同设计、土建等相关等专业的技术交底及交接资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录第一章总则第二章常用材料及工具规格检验第三章通信管道工程施工作业第四章人(手)孔、通道的构筑第五章安全文明施工注意事项第六章工程验收第一章总则1.1 本标准根据“YDJ39-90通信管道工程施工及验收技术规范”的原则,结合北京地区的特点编制而成。
1.2 本标准适用于北京地区通信管道的新建、扩建和改造工程的施工,也可用于质量检查、随工检验。
1.3 凡本标准未列入的工作内容,施工时应按照设计规定的要求进行。
1.4 在施工过程中,管理人员和施工人员应严格执行本标准,确保工程质量,确保安全生产,严格随工检验及隐蔽工程检验；并做好通信管道工程的原始记录工作。
1.5 竣工验收工作应执行建设单位的相关规定,并参照本标准要求,对不合格项目应由施工单位组织返修,并视情节扣分。
第二章常用材料及工具规格检验2.1 水泥及水泥制品a. 目前市话管道工程施工中选用水泥有普通硅酸盐水泥、火山灰硅酸盐水泥、矿渣硅酸盐水泥三种,一般选用标号为325#水泥。
b.水泥从出厂到使用,不宜超过三个月。
已受潮、变质、结块的水泥严禁使用。
c. 水泥制品应有出厂检验合格证。
进场后要逐个逐块检查,其规格应符合设计要求,水泥制品表面应平整光滑、无破损及断裂。
d. 水泥制品应达到养护标准,没有达到养护标准的严禁施工中使用。
e. 水泥管道的管身应完整,不缺棱角；管孔的喇叭口必须圆滑,管孔内壁应平滑无凹凸、起伏等缺陷；管体表面的裂纹(指纵横向)长度小于50mm,超过50mm的不宜整块使用；管块的管孔外缘缺边应小于2020,但外缘缺角,其边长小于50mm的,可以修补后使用。
f. 水泥基础应完整光滑,表面无裂纹,基础有缺角不大于2020,修补后可使用。
g.人孔上覆板的钢筋配制、加工、绑扎以及混凝土的标号应附和设计图纸的规定。
要求上覆表面完整、平滑,无塌陷、裂纹。
2.2 混凝土及水泥砂浆a. 配制混凝土所用的水泥、砂石配料比应符合设计要求及使用标准。
不同种类、标号的水泥不得混合使用。
b.混凝土的搅拌必须均匀,以达到颜色一致的标准,搅拌完毕的混凝土应在初凝时间(约45分钟)内浇灌。
c.浇灌混凝土构件必须进行振捣,无论采用人工或机械振捣,都应按层依次进行,捣固密实,不得出现跑模漏浆等现象。
2.3 石料a. 应采用天然砾石或人工碎石,不得使用风化石；b. 石料的粒径应符合设计文件规定。
(一般使用直径为0.5cm-3.2cm)；c. 石料中含泥量按重量计,不得超过2%,超过标准的,必须用水冲洗干净后方能使用；d.针状、片状颗粒含量,按重量计不得超过2020按体积分析法)；e.不得使用含硫、含碱、含酸的石料；f.石料中不得有树叶、草根、木屑、泥土等杂物；g.凡抹缝、抹角、抹面及管块接缝等处的水泥砂浆,其砂料必须经过筛后方能使用,不得有豆石类较大粒径碎石在内。
2.4 砂a. 市话管道工程中,宜采用中粗天然砂及河砂,也可采用4:1粗细砂配合使用,浇制混凝土及构件时采用粗纱,禁用细砂。
b.砂中的云母和轻物质按重量计不得超过3%；c.砂粒应清洁,砂中的泥土按重量计不得超过5%(水洗法检测)；d.不得使用含硫、含碱、含酸的砂料；e.砂中不得含有树叶、草根、木屑等杂物；f.砂粒应质地坚硬、颗粒均匀。
2.5 机制砖a. 通信管道工程一般采用机制粘土砖。
砖体要求完整,外观没有弯曲变形、缺棱、掉角、裂纹等缺陷。
b. 机制粘土砖应符合设计标准。
在通信管道建设工程中常用的为100#机砖。
2.6 木材a. 在通信管道建设工程中需要一定量的木材。
木材只是作为在施工过程中的工具、模板的制作和支护、加固作用,但工程最后,木材并不保留在管道设施中。
b. 木材的分类一般分为圆木与规格材二种。
c. 规格材又分方材和板材二种,管道工程中一般使用板材如地基板、模板等。
d. 木材的保管:(1)应注意防火。
要远离火源,严禁明火,备齐消防设备,有专人负责；(2)应分类码放,并应标注规格、数量；(3)存放时下部垫起,以防被水浸泡；(4)工程拆下的挡土板、模板,应有专人进行回收、整理和分类码放；(5)要量材使用,禁止大材小用,成材滥用；(6)领用木材时应有手续。
2.7 水通信管道中禁用海水、工业废水、污水、含有矿物质的泉水及含有油、酸、碱、盐类的水。
2.8 硬塑料管及聚氯乙烯双壁波纹管a. PVC 硬塑料管的检验标准:塑料管应完整、光滑、无破损、无裂纹,破损处应锯去后再使用。
管口及管身应符合出厂技术标准,无异型、变形。
管口内壁应光滑,有凹凸起伏的不得使用。
硬塑料管接口应完整、光滑、无破损,有裂纹的不宜采用。
接口内无凹凸变形,接口与塑料管必须配套。
b. 聚氯乙烯双壁波纹管(波纹管)的检验:波纹管内壁应光滑、无气泡、无裂纹、残缺和明显流痕；外壁波纹应均匀、规整,每根管材(6M)其波纹凹陷点应不超过3个,但1米内不得有两处,凹陷点不应大于1平方厘米；内外壁连接应融为一体,不得出现分层现象；断面应垂直于管身；承插接口内外壁应光滑,不得偏斜于中心轴线。
2.9 镀锌钢管、钢管、钢筋及部分铁件材料钢材的材质规格型号应符合设计文件规定,不得有锈片剥落或严重锈蚀。
a. 钢管管身及管口不得变形,管孔内应光滑无节疤、无裂纹。
可将变形、节疤、裂纹处可锯去后使用。
b. 钢管接口与钢管规格必须与设计规范配套,不得用角铁、钢筋和扁铁替代钢管接口。
禁用不配套规格接口及塑料接口。
c. 人孔、手孔口圈装置(包括外盖、内盖、口圈等)的规格应符合设计要求,铁盖与口圈应吻合,盖合后应平稳不翘动。
d. 口圈装置(包括内、外铁盖)系用铸铁铸造成型,翻砂出模经修理后,热浸沥青以防锈蚀。
其质地应坚实,铸件表面应完整,无飞刺、砂眼等缺陷。
有裂纹和破损的不得使用。
e. 人孔、手孔内设置的穿钉、支架、拉力环应符合设计规定,不得有歪斜、扭曲、飞刺、断裂或破损等缺陷,表面应光滑、无脱落、无气泡,防锈漆和镀锌层应均匀完整。
f. 引上管弯管及卡子应按设计标准配套使用。
禁用不配套管弯管和卡子。
g. 钢筋应顺直洁净,钢筋表面无浮皮、锈蚀,油渍及漆污用前应清除干净。
凡有劈裂和粗细不均匀的不得使用。
2.10 主要工具及规格拉棒应直圆,光滑、无断裂纹,长2米,圆直径为86mm。
敷设管道用的拉棒钩子应用直径8mm钢筋制做,长度为150mm,有断裂痕的不宜使用。
第三章通信管道工程施工作业3.1 定位、放线按施工设计图要求定位放线,施工时管道中心线左右不得偏移0.5米(含0.5米),超过0.5米,须得到设计人的同意。
施工前必须依据设计图纸进行现场勘察、交桩定位,如设计图和现场有矛盾,及时和设计部门联系。
人(手)孔定位放样时尽可能的避开地下管线,对交通繁忙的路口和企、事业单位门口的放线则尽量在夜间进行。
每段管距(人孔中至人孔中)长度不宜大于130米。
人(手)孔坑槽的放样一般掌握为人(手)孔基础尺寸加1米,如中号直通型其人孔尺寸为 3.28X2.18,放样是 4.28X3.18。
遇有松散土质及特殊情况可适当加大放量尺寸。
3.2挖掘沟(坑)及支撑护土板。
开凿沥青及混凝土路面是开槽挖沟的首项工作。
为了便于补路的规格整齐,一般采用路面切割机先行切割。
挖掘沟(坑)时必须按线开挖。
管沟必须采用放坡式进行挖掘,如图:___________ ___________\ /\ /\___________/一般坡度为10-30%。
管道纵向沟槽应平直成一字坡或人字坡,一般坡度控制在3‰左右；管道沟中碰到障碍物需增坡度时,增加坡度起点一般规定为距障碍点10米以外,坡度的增加系数则根据障碍的大小而定。
挖掘沟(坑)一般挖掘深度至1.5米以下时,宜支撑护土板。
如遇土质疏松或特殊情况时则根据现场情况确定支护深度。
管道沟槽的支护是一种防止沟槽壁坍塌的加固措施。
根据施工地区的地上环境、土质和地下水位等情况分疏撑、井字撑、半密撑和密撑四种支护形式,其目的是保证施工安全,切勿疏忽大意。
护土板一般采用5厘米厚木板或定型钢板；撑木一般采用10-15厘米直径的圆木,或定型钢制螺旋杆件。
3.3 地基处理及沟底抄平。
在管道沟槽深度接近设计高程时,要加强对沟槽的深度控制,切勿超挖。
在雨季或冬季施工时,要注意防止沟底被积水浸泡或冻结。
一但发生上述情况必须进行沟底地基加固。
a.沟底地基如为原土,可以进行下一项工序。
b.沟底地基为干燥土层可采取换土的办法,其夯实密度不应低于原土质地基的密实度。
c.土质湿度较大时可以采取灰土加固的办法,其夯实密实度不应低于95%。
d.当遇有地下水或地基土层含水量较大不适应夯实时,可在降水的情况下,将污泥清除后,填垫砾石或天然级配砂石。
沟底抄平是按设计高程及坡度进行精加工前的一项技术步骤,可对沟槽的顺直、沟底的高程和坡度进行控制。
具体办法是先拉中线再将一侧的槽底控制边桩用小线连起绷紧,并按线修整沟槽,使其达到三控的目的。
3.4 管道基础施工及回填土。
管道基础是体现管道施工是否符合工程设计的决定部分(平面位置、高程位置)之一。
混凝土管道基础施工必须使用模板。
模板可采用木模板或定型钢制模板。
模板的内侧应平光,立面应平直,扭曲部件不得使用。
模板的宽度应符合设计要求。
模板在沟槽内位置应适中,上部有拉带,两侧顶部等高,有固定木桩,保证支撑牢固稳定。
基础混凝土的标号应符合设计要求。
浇筑基础混凝土应遵照混凝土的操作规程,做到用料配比准确,搅拌均匀,震捣密实,顶部平光,养护得当。
钢筋混凝土基础,钢筋骨架符合设计要求。
3.5 土方堆放及回填堆置余土、材料,不得压埋消火栓、雨水口、各种管线的检查井及测量标志等。
多余的土方应及时清运。
在高压线下及变压器附近堆土,应符合供电部门的规定。
堆土、堆料的范围应符合市政、市容、交管部门的要求。
城市堆土高度不应超过1.5米,在堆土的一侧应清除50cm沟边作为工作通道。
管道、人孔的回填须经24小时养护和隐蔽工程检验合格后方能进行(特殊情况例外),沟内如有积水、淤泥,必须排除后方可回填,管道顶部30cm以内及管道两侧和人孔周围的回填土,不应含有直径大于10cm砾石、碎石、坚硬物体,回填土须采用人工夯实。
管道覆土厚度一般管顶至路面人行道为0.8米,车道为1米,新拓路1米,引上管0.7米,铁路1.5米。
3.6 敷设水泥管道敷设水泥管道时,须拉线顺直,每30米处用柱点固定,防止线体垂落及偏移。
管道垫层应采用1:3.5干硬性水泥砂浆,厚度10-2020。
管道顶缝、边缝、角八字应采用1:2.5水泥砂浆压实、抹光。
敷设水泥管道的纱布应均匀地包在管块接缝上,接缝纱布包好后,须先在纱布上刷清水,水要刷至管块饱和程度,然后再刷一遍素水泥浆以固定纱布。
接缝纱布刷水泥浆后,即可抹1:2.5的水泥砂浆管带,管带的厚度应为12-15mm,其下宽为100mm,上宽为80mm。
