箱式变电站的简介
箱式变电站简介

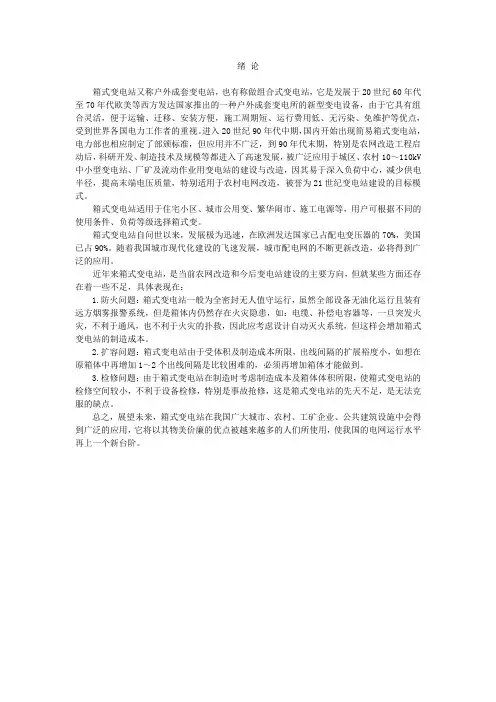

绪论箱式变电站又称户外成套变电站，也有称做组合式变电站，它是发展于20世纪60年代至70年代欧美等西方发达国家推出的一种户外成套变电所的新型变电设备，由于它具有组合灵活，便于运输、迁移、安装方便，施工周期短、运行费用低、无污染、免维护等优点，受到世界各国电力工作者的重视。
进入20世纪90年代中期，国内开始出现简易箱式变电站，电力部也相应制定了部颁标准，但应用并不广泛，到90年代末期，特别是农网改造工程启动后，科研开发、制造技术及规模等都进入了高速发展，被广泛应用于城区、农村10～110kV 中小型变电站、厂矿及流动作业用变电站的建设与改造，因其易于深入负荷中心，减少供电半径，提高末端电压质量，特别适用于农村电网改造，被誉为21世纪变电站建设的目标模式。
箱式变电站适用于住宅小区、城市公用变、繁华闹市、施工电源等，用户可根据不同的使用条件、负荷等级选择箱式变。
箱式变电站自问世以来，发展极为迅速，在欧洲发达国家已占配电变压器的70%，美国已占90%。
随着我国城市现代化建设的飞速发展，城市配电网的不断更新改造，必将得到广泛的应用。
近年来箱式变电站，是当前农网改造和今后变电站建设的主要方向，但就某些方面还存在着一些不足，具体表现在：1.防火问题：箱式变电站一般为全密封无人值守运行，虽然全部设备无油化运行且装有远方烟雾报警系统，但是箱体内仍然存在火灾隐患，如：电缆、补偿电容器等，一旦突发火灾，不利于通风，也不利于火灾的扑救，因此应考虑设计自动灭火系统，但这样会增加箱式变电站的制造成本。
2.扩容问题：箱式变电站由于受体积及制造成本所限，出线间隔的扩展裕度小，如想在原箱体中再增加1～2个出线间隔是比较困难的，必须再增加箱体才能做到。
3.检修问题：由于箱式变电站在制造时考虑制造成本及箱体体积所限，使箱式变电站的检修空间较小，不利于设备检修，特别是事故抢修，这是箱式变电站的先天不足，是无法克服的缺点。
总之，展望未来，箱式变电站在我国广大城市、农村、工矿企业、公共建筑设施中会得到广泛的应用，它将以其物美价廉的优点被越来越多的人们所使用，使我国的电网运行水平再上一个新台阶。
箱式变电站
箱式变电站1. 简介箱式变电站（Box-type Substation）是指将变电站的各类设备安装在一个箱体内，形成一个完整的变电站系统。
与传统的户外变电站相比，箱式变电站具有占地面积小、结构紧凑、安装方便等优点，逐渐成为电力行业中的一种重要设备。
2. 箱式变电站的组成2.1 主要设备箱式变电站主要由以下设备组成：2.1.1 变压器箱式变电站中的变压器是实现电能变换的核心设备。
通过变压器，箱式变电站能够将高电压输电线路的电能转化为适合城市、工业和农村用电的低电压。
2.1.2 开关设备开关设备用于控制和保护电力系统的运行。
在箱式变电站中，常见的开关设备包括高压断路器、负荷开关、隔离开关等。
2.1.3 配电设备配电设备是将电能从变压器输出到用户各个终端的设备。
典型的配电设备包括开关柜、电缆、母线、绝缘子等。
2.2 配套设施除了主要设备外，箱式变电站还需要一些配套设施进行辅助运行，包括：2.2.1 辅助供电设备为了保持箱式变电站自身的运行，需要提供辅助供电设备，如备用电源、蓄电池组等。
2.2.2 控制与监测系统为了方便操作和监测箱式变电站的工作状态，需要安装控制与监测系统。
这些系统包括自动化控制系统、远动控制装置、数据采集装置等。
2.2.3 通风与散热设备由于箱式变电站内设备运行会产生热量，为了保证设备的正常运行，需要安装通风与散热设备，如风扇、散热器等。
3. 箱式变电站的优势3.1 空间占用小箱式变电站采用模块化设计，设备安装在一个箱体内，相比传统的户外变电站占地面积小，能够节省宝贵的用地资源。
3.2 安装方便快捷箱式变电站的设备集中安装在一个箱体内，制造过程中工程量大大减少。
同时，箱式变电站可以在模块化工厂内进行生产和组装，减少了施工现场的工作量，提高了安装效率。
3.3 灵活可移动箱式变电站具有灵活可移动的特点，可以按照需要进行搬迁和迁移。
这对于临时供电、工地供电需求或者紧急情况下的电力补给非常重要。
箱式变电站执行标准
箱式变电站执行标准一、概述。
箱式变电站是一种集变压器、高低压开关设备、配电设备等于一体的设备，广泛应用于城市、乡村、工矿企业等场所。
为了确保箱式变电站的安全运行，提高电网供电可靠性，制定并执行箱式变电站执行标准至关重要。
二、设计与选型。
1. 箱式变电站应符合国家相关标准和规范要求，设计应考虑周围环境、供电负荷、运行可靠性等因素。
2. 变压器、开关设备、配电设备等应选用可靠性高、性能稳定的产品，且应符合国家标准的要求。
3. 箱式变电站的设计和选型应经过专业人员的审核和确认，确保其符合实际运行需求。
三、安装与施工。
1. 箱式变电站的安装应由具有相应资质的电力施工单位进行，严格按照设计要求和相关规范进行施工。
2. 安装过程中应严格遵守安全操作规程，确保施工人员的人身安全和设备完好。
3. 安装完成后，应进行全面的检查和试运行，确保设备性能稳定，各项指标符合要求。
四、运行与维护。
1. 箱式变电站的运行应严格按照操作规程进行，操作人员应经过专业培训并持有相应的操作证书。
2. 定期对箱式变电站进行维护保养，包括清洁、检查、润滑等工作，确保设备的良好运行状态。
3. 对于设备的故障和异常情况，应及时进行处理，保障供电可靠性。
五、安全与防护。
1. 箱式变电站周围应设置围墙或者其他安全防护设施，防止外部人员非法进入。
2. 箱式变电站内部应设置明显的安全警示标识，设备应按照相关规范进行接地和防雷处理。
3. 针对可能发生的火灾、泄露等危险情况，应制定相应的应急预案和应急处置措施。
六、检测与评估。
1. 箱式变电站应定期进行设备运行状态的检测和评估，确保设备性能稳定可靠。
2. 对于设备的老化和损坏情况，应及时进行更换或修复，确保设备的长期稳定运行。
七、总结。
通过严格执行箱式变电站执行标准，可以有效提高箱式变电站的运行可靠性，保障电网供电质量，为城市和乡村的电力供应提供有力保障。
同时，也能够减少因设备故障而造成的损失，确保电力系统的安全稳定运行。
箱式变电站简介及放置
箱式变电站简介及放置
箱式变电站是一种由高压开关设备、电力变压器和低压开关设备，功率因数补偿装置、电度计量装置组合为一体的成套配电装置。
它具有减少综合投资，减少维护费用，占地面积小，现场安装时间短等优点。
箱式变电站即是变电站的设备均安装在一个外型为“箱子”的容器内，无围墙，无房屋，无电缆，无架构，变电站建设工厂化
箱式变电站放置的地坪应选择在较高处，不能放在低洼处，以免雨水灌入箱内，腐蚀内部零件，影响设备正常运行。
浇制混凝土平台时要在高低压侧留有空档，便于电缆进出线的敷设。
开挖地基时，如遇垃圾或腐土堆积而成的地面时，必须挖到实土，然后回填较好的土质并夯实后，再填三合土或道渣，确保基础稳固。
箱式变电站基础知识、内外部结构解说

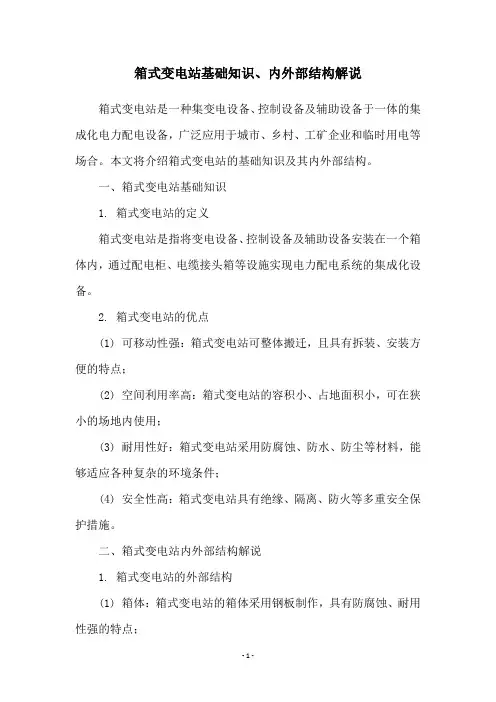

箱式变电站基础知识、内外部结构解说箱式变电站是一种集变电设备、控制设备及辅助设备于一体的集成化电力配电设备，广泛应用于城市、乡村、工矿企业和临时用电等场合。
本文将介绍箱式变电站的基础知识及其内外部结构。
一、箱式变电站基础知识1. 箱式变电站的定义箱式变电站是指将变电设备、控制设备及辅助设备安装在一个箱体内，通过配电柜、电缆接头箱等设施实现电力配电系统的集成化设备。
2. 箱式变电站的优点(1) 可移动性强：箱式变电站可整体搬迁，且具有拆装、安装方便的特点；(2) 空间利用率高：箱式变电站的容积小、占地面积小，可在狭小的场地内使用；(3) 耐用性好：箱式变电站采用防腐蚀、防水、防尘等材料，能够适应各种复杂的环境条件；(4) 安全性高：箱式变电站具有绝缘、隔离、防火等多重安全保护措施。
二、箱式变电站内外部结构解说1. 箱式变电站的外部结构(1) 箱体：箱式变电站的箱体采用钢板制作，具有防腐蚀、耐用性强的特点；(2) 门窗：箱式变电站的门窗采用磁性密封或气密性密封，能够防止灰尘、水汽等外界物质进入；(3) 通风设施：箱式变电站的通风设施包括进风口、出风口、风道、排烟口等，保证箱内的空气流通，有利于散热和防爆。
2. 箱式变电站的内部结构(1) 变电设备：箱式变电站的变电设备包括变压器、开关柜、配电箱、电缆接头箱等，使用前需要进行检查和测试。
(2) 控制设备：箱式变电站的控制设备包括自动控制装置、监控装置、通信装置等，能够实现对电力系统的监控和控制。
(3) 辅助设备：箱式变电站的辅助设备包括电源系统、照明系统、消防系统等，能够为电力系统提供保障和支持。
总之，箱式变电站是一种集成化的电力配电设备，其特点是移动性强、空间利用率高、耐用性好、安全性高。
在使用时需要注意其内外部结构及设备的检查和测试，以确保其正常运行和安全可靠。
箱式变电站基础知识、内外部结构解说
箱式变电站基础知识、内外部结构解说
箱式变电站是一种新型的变电设备，它采用箱式结构设计，集成了变压器、开关设备、控制设备等多种设备，广泛应用于城市、工矿企业等场所。
本文将详细介绍箱式变电站的基础知识和内外部结构。
一、箱式变电站的基础知识
箱式变电站是一种预制式变电设备，它采用工厂生产、现场安装的方式，可以节约现场建设时间和成本。
箱式变电站具有结构紧凑、使用灵活、可移动性强等特点，非常适合于城市建设和工矿企业使用。
二、箱式变电站的内部结构
1.变压器室
箱式变电站的变压器室通常设置在箱体的中部位置，主要用于安装变压器设备。
变压器室的墙体采用隔热材料，保证变压器的安全运行。
2.高压室
箱式变电站的高压室设置在变压器室的上部或下部，主要用于安装高压开关设备。
高压室的墙体也采用隔热材料，保证高压设备的安全运行。
3.低压室
箱式变电站的低压室设置在高压室的下部或侧面，主要用于安装低压开关设备和控制设备。
低压室的墙体也采用隔热材料，保证低压设备和控制设备的安全运行。
4.辅助室
箱式变电站的辅助室位于变压器室或低压室旁边，主要用于安装辅助设备，如降压器、熔断器等。
三、箱式变电站的外部结构
箱式变电站采用箱式结构设计，外部通常采用钢板焊接而成。
箱体顶部设有通风口，便于内部设备散热。
箱体底部设有支脚，通常是可调节高度的螺旋支撑脚，便于调整箱体水平度。
总之，箱式变电站是一种具有先进设计、高效节能、安全可靠的变电设备，可以满足城市、工矿企业等场所的电力需求。
箱式变电站
箱式变电站是将高压电器设备、变压器、低压电器设备等组合成紧凑型成套配电装置俗称欧式箱变，用于城市高层建筑城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。
本产品具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点，占地面积仅为同容量常规土建式变电站 1/10~1/5，大大减少了建设费用在配电系统中可用于环网配电系统，也可用于双电源或放射终端配电系统，本产品外壳产要选用复合板和钢板制作，是目前城乡变电站建设和改造的首选新型成套设备。
本产品符号GB/T17467—1998《高压/低压预装式变电站》标准和IECl330标准。
功能特点：1.具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、以及可移动等特点。
2.与常规土建式变电站相比，同容量的箱式变电站占地面积通常仅为常规变电站的1/10~1/5，大大减少了设计工作量及施工量，减少了建设费用。
3.外壳材质可根据用户需求选用非金属，复合板或钢板。
应用范围：用于城市高层建筑、城乡建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所，作配电系统中接受和分配电能之用。
2．箱式变压器箱式变压器将传统变压器集中设计在箱式壳体中，具有体积小、重量轻、低噪声、低损耗、高可靠性，广泛应用于住宅小区、商业中心、轻站、机场、厂矿、企业、医院、学校等场所。
组合式变压器(俗称美式箱变也叫箱式变压器)是将变压器、高压受电部分的负荷开关及保护装置、低压配电装置、低压计量系统和无功补偿装置组合在一起的成套变配电设备。
组合式变压器（俗称美式箱变）组合式变压器(俗称美式箱变)主要特点：全密封、全绝缘、结构紧凑、外形美观、体积仅为箱式变电站（欧式箱变）的1/3左右。
无须配电房，可直接安放在室内或室外，也可安放在街道两旁和绿化带内，可靠地保证了人身安全，既是供电设施，又可装点环境。
组合式变压器(俗称美式箱变也叫箱式变压器)可用于终端供电和环网供电，转换十分方便，保证了供电的可靠性、灵活性。
箱式变电站
箱式变电站箱式变电站是70年代的产物。
其构造大体上是一个箱式结构，设有高压开关小室、变压器小室及低压配出开关小室三个部分，可安装630kV A及以下变压器。
其特点是：占地面积小；工厂化生产、速度快、质量好；施工速度快，仅需现场施工基础部分；外型美观，能与住宅小区环境协调一致；适应性强，具有互换性，便于标准化、系列化；维护工作量小，节约投资。
因此，箱式变电站无论国内、国外都受到重视和欢迎，得到普遍的应用，是非常有前途的电气设备。
箱式变电站外壳的材质多样化，分为钢板、铝板的板式结构及钢筋混凝土结构几种。
一、箱式变电站产品简介箱式变电站简称箱变，又称组合变电站，是一种集高低压开关设备、变压器于一体的户外变配电成套设备。
此种产品有两种典型的形态，一种是“欧式”，一种是“美式”。
“欧式箱变”在我国较为普遍。
因这种产品技术我国早在20世纪70年代末就已从西欧引进，故称“欧式箱变”，并于1989年针对此类产品国家颁布了专业标准，即ZBK40001–89《组合式变电站》。
原电力部于1993年正式提出“箱式变电站”的术语，并颁布了行业标准DL/T537–93《箱式变电站定货技术条件》。
“欧式箱变”的最大特点是组合，即将变压器、高低压开关柜、分高压室、变压器室、低压室组合在一个外壳之中，主回路采用电缆和母线排连接，一个箱变内可放置一台或多台变压器，产品尺寸变化较大，用户可对高低压元件、柜型、变压器型号作自由选择。
“美式箱变”是最近几年才进入我国的，是美国大量应用的产品（已占配电变压器的90％）。
在美国叫“自保护变压器”(也有带底座和间隔的变压器)。
因产品技术发源于美国，故称为“美式箱变”。
“美式箱变”最大特点为一体化，高压元件、变压器均置于变压器油箱之中，低压配置也极为简单，由于这种产品体积小、价格低，比较适合我国市场，故在我国推广较快，已有取代“欧式箱变”的趋势。
ITC委员会对箱变类产品，于1995年才正式出版了针对性的标准，即IEC1330–95《高压/低压预装式变电站》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
箱式变电站简介
箱式变电站（简称箱变），一般由高压开关柜，电力变压器（简称配变），低压配电装置等三部分组成。
咱们矿区的箱变一般有：
一、高压部分：
配变为250KV A及以下的箱变，一般不设高压进出线设备，只用高压熔断器作变压器的保护，熔断器和变压器共同在变压器室，一般熔断器安装在专用的支架上。
配变315KV A-400KV A的箱变一般用带进线隔离开关的开关柜，结合负荷开关出线（大部分是真空负荷开关），一般配上电流保护，前期生产的箱变只有过电流保护，现在生产的箱变一般有短路保护和过载保护，这种箱变的高压柜一般有两台柜，一台为进出线柜，一台PT 柜，进出线柜的面板上一般有：
1、电流继电器-----电流保护的启动元件；
2、中间继电器-----保护出口元件；
3、信号继电器-----保护出口和信号元件；
4、分闸按钮-----是电动分闸按钮；
5、合闸灯-----合闸时亮；
6、分闸灯-----分闸时亮；
7、充电检验按钮------检验电容是否充电，按下按钮充电灯亮说明电容已经充电；
8、充电灯------
9、负荷开关的操作板-----操作负荷开关用，不论是合闸，还是分闸都应严格按操作板上的
要求进行操作，注意操作的顺序和方向。
10、隔离开关操作手柄-----是分合隔离开关之用
11、进线带电显示器-----进线部位带电时，按下带电显示器上的按钮，其指示灯亮。
12、下门电磁锁-----与带电显示器配合，当下进线位置有电时，电磁锁将下门锁住。
在PT柜面板
1、电压继电器-----当电压低于额定电压70%（此值可调）时，继电器可以切断电源。
2、电源灯------电源指示，一般为红色。
后期的PT柜一般没有继电器和电源灯，用负荷开关的分闸灯兼做电源灯。
在面板上还有观察窗。
配变在500KV A以上的箱变
配变在500KV A以上的箱变，高压部分配有进线隔离开关和真空断路器出线，前期生
产的箱变由继电器提供，短路过载等保护，近期生产的箱变由微机综合保护器提供比较完善的保护，柜体为两台，一台为进线隔离、真空断路器、电流互感器等组成，一台是PT柜。
在进出线柜的面板上，用继电器作保护的面板元件与400KV A箱变基本相同，用微机综合保护器作保护的面板元件一般有：
1、微机综合保护器------为变压器提供电流、电压及非电量的各种保护。
2、合分闸开关-----控制断路器的分闸和合闸
3、远方就地开关-----控制断路器由远方控制或就地控(个别设备有)
4、瓦斯压板-----瓦斯保护是否投入
5、温度压板（其它压板）-----温度保护（其它保护）是否投入
6、储能旋钮-----控制断路器的储能，一般放在储能位置。
7、储能指示灯-----断路器储能到位储能指示灯亮。
8、合闸灯----断路器合闸到位储能指示灯亮。
一般是红色。
9、分闸灯-----断路器分闸到位储能指示灯亮。
一般是绿色。
10、带电显示器-----显示进线或出线部位是否带电，带电时，按下带电显示器上的按钮，其指
示灯亮。
11、电磁锁-----与带电显示器配合，当进线或出线部位有电时，电磁锁将门锁住。
PT柜上一般有电压继电器，电源指示灯等，近期生产的，有的将继电器和指示灯省去了。
高压开关柜的五防：
1、防止误分误合断路器
在隔离开关被拉开时，断路器不能合闸。
在隔离开关和断路器回路中有联索机构，保证拉开隔离开关时，能先断开断路器。
2、防止带负荷分、合隔离开关
在隔离开关和断路器回路中有联索机构，保证拉开隔离开关时，能先断开断路器。
3、防止带电挂地线（合接地开关）
隔离开关带接地刀是由隔离开关的机械联索保证的；做到合闸不接地，接地不合闸。
4、防止带地线合隔离开关
隔离开关带接地刀是由隔离开关的机械联索保证的；做到合闸不接地，接地不合闸。
5、防止带电误入带电间隔
显示器配合在进线带电的情况下，门上有电磁锁，带电隔室的门不能打开（除非用钥匙）。
高压开关柜由HXGN型柜体组成，一般高度为2米，厚度为1米，宽度可由内部安装的原件来确定。
二、变压器部分
箱变一般采用S11型电力变压器，设有温度保护和瓦斯保护（800KV A以上）
在变压器室的顶上设有通风散热排风扇，它由安装在变压器油箱上的温度表控制，一般当变压器温度在40ºC以下时，排风扇不工作；当变压器温度高于40ºC 时，排风扇开始工作，将热量排出去，当变压器温度高于85ºC时，通过控制继电器，发出跳闸信号，一般有高压进线柜的，跳高压侧，没有高压柜的跳低压的进线开关。
三、低压部分
低压部分由低压进线柜、出线柜、电容器补偿柜等组成。
低压进线柜由进线刀开关、进线断路器及电流互感器、仪表和计量部分等组成，在盘面上分别有：
1、电压表-----显示进线电压
2、电压转换开关-----转换在不同的位置通过电压表显示进线三相电压。
3、电流表-----显示进线三相电流
4、合闸指示灯-----进线断路器在合闸位置
5、分闸指示灯-----进线断路器在分闸位置
6、储能指示灯-----断路器储能到位指示灯亮
7、储能旋钮------控制断路器的储能，一般放在储能位置。
大部分低压断路器不设储能指示灯和储能旋钮，采用快速合闸断路器。
低压出线柜
出线柜由刀开关、断路器、出线熔断器（近期生产的不再安装）等组成。
一般在B相（中相）安装一个电流互感器，电流表安装在面板或门上，显示出线电流，一台出线柜可以安装4-6路出线。
低压电容器补偿柜
低压电容器补偿柜(简称电容柜)的作用是补偿回路中的功率因数，电容器的容量一般按配变容量的30-40%配置，电容柜面板上有
1、电压表-----显示母线电压
2、电压转换开关-----转换在不同的位置通过电压表显示母线三相电压。
3、电流表-----显示流过电容器的三相电流。
4、指示灯-----指示灯的亮或灭反映该路电容器是否投入。
5、手动转换开关-----有三个位置（近期生产的不再安装）：
中间是停止位，转换开关在这个位置电容柜不工作。
左边是自动位置，转换开关在这个位置补偿控制器得电开始根据电网的功率因数自动控制电容器的切投。
右边是手动位置，每转动一档就有一路电容器投入或切除。
6、补偿控制器------能够显示电网的功率因数，面板上有4个按钮，分别控制和设定，
控制器的相关参数如：
功率因数可以设定在0.99-0.90之间，一般设定为0.98，过压保护可以设定在400-430V 之间，一般为430V。
控制器是自动跟踪，电网的功率因数，并采用循环切投各路电容器的形式对电网进行补偿。
另外箱变还配有照明回路，在高压室变压器和低压室都装有用限位开关控制的照明灯，可以做到门一打开，灯自然亮，门关闭，灯自熄灭。
低压开关柜一般由GGD型柜体组成，柜高2米，厚0.6米，宽0.8米、1米、1.2米不等由内部安装元件决定。
从第一台箱变到现在已经有三四年的时间，前期制作的箱变有会不完善的地方，也不一定符合上面阐述的要求，具体每一台箱变要区别对待。
