一、填空1、隧道净空是指隧道内轮廓线所包围的空间，包括公路隧道建筑限界、通风及其它功能所需的断面积。
净空所包括的其它断面中，有通风机或通风管道、照明灯具及其它设备、监控设备和运行管理设备、电缆沟或电缆桥架、防灾设备等断面，以及富裕量和施工允许误差等。
2、隧道建筑限界是指为了保证在隧道中的行车安全，在一定的宽度、高度空间范围内任何部件不得侵入的限界。
1、分离式独立双洞的最小净距，按对两洞结构彼此不产生有害影响的原则，结合①隧道平面线形、②围岩地质条件、③断面形状和尺寸、④施工方法等因素确定。
2、隧道内纵面线形应考虑行车安全性、营运通风规模、施工作业效率和排水要求，即确定隧道纵坡坡度时，主要考虑的因素为通风和排水。
3、隧道引线的平面、纵断面线形，应当保证进洞时的设计车速，有足够的视距，保证行驶安全。
引线分为进口引线和出口引线。
进口引线主要有两个功能：①视觉和心理反应功能，从而保证安全视距，有足够的时间判读交通信号、标志和标线；②保证进洞车速功能，主要是考虑隧道通风的需要。
出口引线的功能主要是完成视觉感应的适应问题，为了确保驾驶安全，在出口段，按设计车速计算，在3~5s内走过的距离，就是出口引线的长度，其线形应当保持与洞内一致。
4、复合式衬砌是由初期支护和二次衬砌及中间夹防水层组合而成的衬砌形式。
初期支护宜采用锚喷支护，即由喷射混凝土、锚杆、钢筋网和钢架等支护形式单独或组合使用，二次衬砌宜采用模筑混凝土或模筑钢筋混凝土结构，衬砌截面宜采用连接圆顺的等厚衬砌断面，仰拱厚度宜与拱墙厚度相同。
正确确定开挖断面时，除应满足隧道净空和结构尺寸外，还应考虑初期支护并预留适当的变形量。
预留变形量的大小可根据围岩级别、断面大小、埋置深度、施工方法和支护情况等，采用工程类比法预测。
复合式衬砌设计应根据现场围岩监控量测信息对设计支护参数进行必要的凋整。
5、围岩压力的确定目前常用有下列三种方法：①直接量测法；②经验法或工程类比法；③理论估算法。
深埋隧道围岩压力计算例题及解析
深埋隧道围岩压力计算例题及解析下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言在地下工程设计中，深埋隧道的围岩压力计算是至关重要的一步。
隧道工程计算题

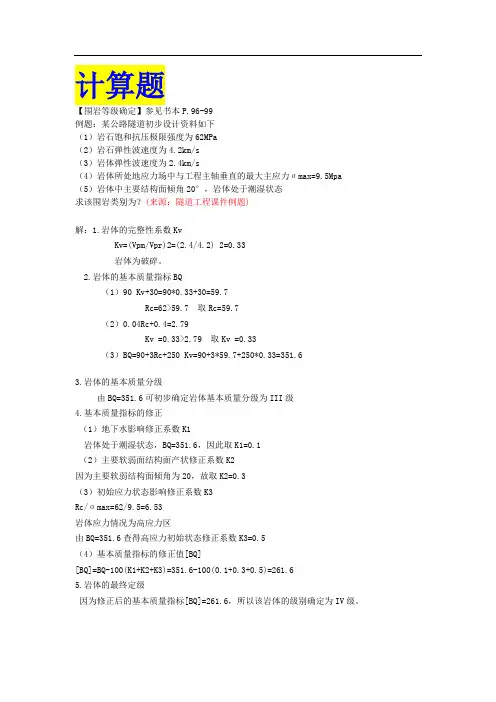

计算题【围岩等级确定】参见书本P.96-99例题：某公路隧道初步设计资料如下（1）岩石饱和抗压极限强度为62MPa（2）岩石弹性波速度为4.2km/s（3）岩体弹性波速度为2.4km/s（4）岩体所处地应力场中与工程主轴垂直的最大主应力σmax=9.5Mpa （5）岩体中主要结构面倾角20°，岩体处于潮湿状态求该围岩类别为？(来源：隧道工程课件例题)解：1.岩体的完整性系数KvKv=(Vpm/Vpr)2=(2.4/4.2) 2=0.33岩体为破碎。
2.岩体的基本质量指标BQ（1）90 Kv+30=90*0.33+30=59.7Rc=62>59.7 取Rc=59.7（2）0.04Rc+0.4=2.79Kv =0.33>2.79 取Kv =0.33（3）BQ=90+3Rc+250 Kv=90+3*59.7+250*0.33=351.63.岩体的基本质量分级由BQ=351.6可初步确定岩体基本质量分级为III级4.基本质量指标的修正（1）地下水影响修正系数K1岩体处于潮湿状态，BQ=351.6，因此取K1=0.1（2）主要软弱面结构面产状修正系数K2因为主要软弱结构面倾角为20，故取K2=0.3 （3）初始应力状态影响修正系数K3 Rc/σmax=62/9.5=6.53 岩体应力情况为高应力区由BQ=351.6查得高应力初始状态修正系数K3=0.5 （4）基本质量指标的修正值[BQ][BQ]=BQ-100(K1+K2+K3)=351.6-100(0.1+0.3+0.5)=261.6 5.岩体的最终定级因为修正后的基本质量指标[BQ]=261.6，所以该岩体的级别确定为IV 级。
【围岩压力计算】参见书本P.103-109某隧道内空净宽6.4m ，净高8m ，Ⅳ级围岩。
已知：围岩容重γ＝20KN/m 3，围岩似摩擦角φ＝530，摩擦角θ＝300，试求埋深为3m 、7m 、15m 处的围岩压力。
隧道工程计算题
计算题【围岩等级确定】参见书本P.96-99例题：某公路隧道初步设计资料如下（1）岩石饱和抗压极限强度为62MPa（2）岩石弹性波速度为4.2km/s（3）岩体弹性波速度为2.4km/s（4）岩体所处地应力场中与工程主轴垂直的最大主应力σmax=9.5Mpa （5）岩体中主要结构面倾角20°，岩体处于潮湿状态求该围岩类别为？(来源：隧道工程课件例题)解：1.岩体的完整性系数KvKv=(Vpm/Vpr)2=(2.4/4.2) 2=0.33岩体为破碎。
2.岩体的基本质量指标BQ（1）90 Kv+30=90*0.33+30=59.7Rc=62>59.7 取Rc=59.7（2）0.04Rc+0.4=2.79Kv =0.33>2.79 取Kv =0.33（3）BQ=90+3Rc+250 Kv=90+3*59.7+250*0.33=351.63.岩体的基本质量分级由BQ=351.6可初步确定岩体基本质量分级为III级4.基本质量指标的修正（1）地下水影响修正系数K1岩体处于潮湿状态，BQ=351.6，因此取K1=0.1（2）主要软弱面结构面产状修正系数K2因为主要软弱结构面倾角为20，故取K2=0.3（3）初始应力状态影响修正系数K3Rc/σmax=62/9.5=6.53岩体应力情况为高应力区由BQ=351.6查得高应力初始状态修正系数K3=0.5（4）基本质量指标的修正值[BQ][BQ]=BQ-100(K1+K2+K3)=351.6-100(0.1+0.3+0.5)=261.65.岩体的最终定级因为修正后的基本质量指标[BQ]=261.6，所以该岩体的级别确定为IV级。
【围岩压力计算】参见书本P.103-109某隧道内空净宽6.4m ，净高8m ，Ⅳ级围岩。
已知：围岩容重γ＝20KN/m 3，围岩似摩擦角φ＝530，摩擦角θ＝300，试求埋深为3m 、7m 、15m 处的围岩压力。
（ 来源：网络） 解： 14.1)54.6(1.01=-+=ω 坍塌高度：h=1s 245.0-⨯x ω=14.1845.0⨯⨯=m 104.4垂直均布压力：08.8214.120845.0245.014=⨯⨯⨯=⨯⨯⨯=-ωγq Kn/m2荷载等效高度：m qh q 104.42008.82===γ浅埋隧道分界深度：m h H q q ）（）26.10~208.8104.45.2~2()5.2~2(=⨯== 1、 当埋深H=15m 时，H 》q H ，属于深埋。
隧道工程计算题
计算题【围岩等级确定】参见书本P.96-99例题：某公路隧道初步设计资料如下（1）岩石饱和抗压极限强度为62MPa（2）岩石弹性波速度为 4.2km/s（3）岩体弹性波速度为 2.4km/s（4）岩体所处地应力场中与工程主轴垂直的最大主应力σ max=9.5Mpa （5）岩体中主要结构面倾角 20°，岩体处于潮湿状态求该围岩类别为？ ( 来源：隧道工程课件例题 )解： 1. 岩体的完整性系数KvKv=(Vpm/Vpr)2=(2.4/4.2) 2=0.33岩体为破碎。
2.岩体的基本质量指标 BQ（1） 90 Kv+30=90*0.33+30=59.7Rc=62>59.7取 Rc=59.7（2） 0.04Rc+0.4=2.79Kv =0.33>2.79取Kv =0.33（3） BQ=90+3Rc+250 Kv=90+3*59.7+250*0.33=351.63.岩体的基本质量分级由 BQ=351.6 可初步确定岩体基本质量分级为III级4.基本质量指标的修正（1）地下水影响修正系数 K1岩体处于潮湿状态，BQ=351.6，因此取K1=0.1（ 2）主要软弱面结构面产状修正系数K2因为主要软弱结构面倾角为20，故取 K2=0.3（3）初始应力状态影响修正系数 K3Rc/ σ max=62/9.5=6.53岩体应力情况为高应力区由 BQ=351.6 查得高应力初始状态修正系数K3=0.5（4）基本质量指标的修正值[BQ][BQ]=BQ-100(K1+K2+K3)=351.6-100(0.1+0.3+0.5)=261.65.岩体的最终定级因为修正后的基本质量指标[BQ]=261.6 ，所以该岩体的级别确定为IV 级。
【围岩压力计算】参见书本P.103-1093某隧道内空净宽 6.4m，净高 8m，Ⅳ级围岩。
已知：围岩容重γ ＝20KN/m，围岩似摩擦角00φ＝ 53 ，摩擦角θ ＝30，试求埋深为3m、7m、 15m处的围岩压力。
隧道-2-1
隧道-2-1(总分：52.00，做题时间：90分钟)一、填空题(总题数：10，分数：10.00)1.注浆材料可分为 1和 2两大类。
（分数：1.00）解析：水泥浆液化学浆液2.土工合成材料厚度试验的方法有 1和 2用两种方法。
（分数：1.00）解析：用厚度试验仪测厚度用无侧限抗压强度试验仪测厚度3.隧道开挖质量的评定包含两项目内容，一是 1，二是 2。
（分数：1.00）解析：检测开挖断面的规整度超、欠挖控制4.根据钢材种类的不同，公路隧道施工中常用的钢支撑有 1、 2和 3三种类型。
（分数：1.00）解析：钢格栅型钢支撑钢管支撑5.喷射混凝土的施工工艺有 1、 2和 3等。
（分数：1.00）解析：干喷湿喷潮喷6.砂浆锚杆的质量检测的内容有锚杆拉拔力和 1两项内容。
（分数：1.00）解析：砂浆注满度检测7.喷射混凝土基面平整度的检测仪器是 1。
（分数：1.00）解析：直尺8.公路隧道通风可分为 1和 2。
（分数：1.00）解析：施工通风运营通风9.隧道施工中产生的粉尘危害性很大，我国常用 1测定粉尘浓度，目前普遍采用 2。
（分数：1.00）解析：质量法滤膜测尘法10.隧道风速检测常用的风表有 1和 2两种。
（分数：1.00）解析：杯式翼式二、单项选择题(总题数：20，分数：20.00)11.合成高分子防水卷材做拉伸强度、扯断伸长率试验试件的形状为______。
（分数：1.00）A.圆形B.哑铃状√C.矩形D.正方形解析：12.有些土工合成材料，受压力时厚度变化很大，为标准计，需规定在某固定压力下测定厚度，工程上常规定此压为______。
（分数：1.00）A.0.2KPaB.0.5KPaC.1KPaD.2KPa √解析：13.属非接触量测断面测定超欠挖的方法是______。
（分数：1.00）A.求开挖出渣量的方法B.使用激光束的方法C.使用投影机的方法D.极坐标法√解析：14.锚杆施工时，对砂浆锚杆应尺量钻孔直径，孔径大于杆体直径______时，可认为孔径符合要求。
隧道工程试卷试题A(附答案)
一、填空题(每空1分，30分)1、山岭隧道一般包括和两种类型。
2、矿山法施工洞身衬砌结构形式有、、、和。
3、锚喷支护的特点是、、、、、。
4、锚杆的类型有、、、。
5、地质较差的Ⅳ级以下围岩，需要开挖较深路堑的地方适用洞门。
H P的经验公式是：。
6、深浅埋隧道分界深度7、围岩压力可分为、、和。
8、喷射混凝土最重要的两个设计参数是和。
9、钢筋网喷射混凝土支护的厚度不应小于，且不应大于。
10、边坡按介质分类可分为：和。
11、提高边坡稳定性最为合理有效且经济的加固措施为。
二、选择题（每题1分，15分）1、我国现行公路（铁路）隧道围岩分类的依据（）A.岩石物理性质指标B.岩石强度C.坑道支撑实测统计地压值D.结构特征和完整状态为表征的围岩稳定性2、隧道工程的主体建筑物为（）A.洞内行车道路面B.洞身衬砌和洞门C.防排水构造物D.通风、照明设施3、洞口地质一般不稳定，选定洞门位置（确定隧道长度）的原则（）A.早进早出B.晚进晚出C.早进晚出D.晚进早出4、公路隧道净空是指（）A.公路建筑限界以内的空间B.围岩开挖轮廓线包围的空间C.衬砌截面中点连线以内的空间D.衬砌内轮廓线包围的空间5、对于竖井、重要隧道和斜井工程，喷射混凝土设计强度不应低于（）A. C15B. C20 25 306、截水天沟设计时其坡度不应该小于（）A.0.3%B. 0.4%C.0.5%D.0.6%7、喷射混凝土材料计量，一般应以质量计算，其允许误差为：砂与石料各为（）A、5%B、3%C、2%D、8%8、锚杆安装作业应在（）及时进行。
A、初喷混凝土前；B、初喷混凝土后；C、架设钢架之前；D、架设钢架之后。
9、钢纤维喷射混凝土、砂浆所用水泥标号不得低于（）号。
A、325B、425C、525D、特种水泥10、公式wq S1245.0-⨯=γ中的w是：（）A．隧道高度影响系数 B．隧道洞形影响系数C．隧道跨度影响系数 D. 隧道地质影响系数11、对于浅埋隧道，围岩自然拱：（）A．能形成 B．支护及时则能形成 C．让围岩充分变形则能形成 D.不能形成12、为了避免形成洞口范围的高大边仰坡，应该：（）A．使隧道短一点 B．使隧道长一点C．不刷坡 D．将边仰坡的坡率放缓13、当地质条件较好，且地形等高线与线路中线正交时，应该采用：（）A．斜交洞门 B．台阶式洞门 C．端墙式洞门 D. 翼墙式洞门14、隧道洞口受塌方、落石、泥石流等危害时，通常应设置（）。
隧道工程习题
重庆交通大学继续教育学院《隧道工程》课程考核形式:半开半闭考试需用时间：120分钟一、单项选择题（共15小题，每小题1分,共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或不选均无分。
1、隧道主体建筑物包括( )A、锚杆和围岩B、洞门和围岩C、初期支护和二次支护D、洞门和洞身衬砌2、隧道内纵坡一般应大于0。
3％的目的是（)A、降低造价B、减少汽车在隧道污染排放量C、改善纵断面线形D、增加洞内排水流速,减小淤积3、在洞口的选择上,一般应( )A、早进洞早出洞B、早进洞晚出洞C、晚进洞早出洞D、晚进洞晚出洞4、关于隧道建筑限界，下列哪种说法是正确的( ）A、隧道建筑限界是指隧道衬砌内轮廓线所包围的空间B、隧道本身的通风、照明设备可以安装在建筑限界内C、隧道本身的通风、照明、安全、监控及内装等附属设备均不得侵入建筑限界内D、隧道建筑限界不包括检修道5、隧道中为保证停车视距,必须控制( ) 浓度.A、烟雾B、COC、CO2D、磷化物6、水底隧道从重要性和安全性上考虑宜采用( )通风。
A、纵向式B、全横向式C、半横向式D、混合式7、按《公路隧道设计规范》中隧道围岩分级标准，将围岩分为( )A、三级B、四级C、五级D、六级8、在隧道地质调查中常用的物理探测方法是（）。
A、钻探法B、弹性波法C、踏勘法D、导坑法9、岩石质量指标（RQD）的分类方法是依据( )A、以岩心的复原率为指标的分类法B、以岩石强度指标为基础的分类法C、以地质勘查手段为基础的分类法D、以岩体构造、岩体特性为代表的分类法10、按隧道照明亮度曲线的组成要求，各照明段的亮度大小应该是：A、基本段亮度>过渡段亮度〉入口段亮度B、基本段亮度<过渡段亮度<入口段亮度C、过渡段亮度〉基本段亮度〉入口段亮度D、基本段亮度>入口段亮度>过渡段亮度11、在初期支护和二次支护之间大面积铺设的塑料防水板属于( ）A、截水措施B、堵水措施C、排水措施D、支护措施12、地质较差、围岩类别较低时宜采用( ）。
