原理图的绘制

原理图的绘制

原理图的绘制原理图是电子设计中非常重要的一部分,它是电路设计者用来表达电路工作原理和连接关系的图形化工具。

在电子设计中,绘制原理图是非常基础和重要的工作,因此我们有必要了解一些原理图的绘制方法和技巧。

首先,我们需要选择合适的绘图工具。

常见的原理图绘制软件有Altium Designer、Cadence、PADS等,这些软件都具有丰富的元件库和绘图功能,可以满足不同复杂度的电路设计需求。

另外,对于一些简单的原理图,我们也可以选择使用绘图软件,比如Visio、AutoCAD等,这些软件虽然功能没有专业的原理图绘制软件那么强大,但对于一些简单的原理图绘制也是足够的。

其次,我们需要了解原理图的绘制规范。

在绘制原理图时,我们需要按照一定的规范和标准进行,比如元件的符号和连线的表示方式等。

这样可以使得原理图更加清晰易懂,方便后续的电路设计和调试工作。

另外,对于一些特殊的电路元件,比如芯片、传感器等,我们需要参考其官方的数据手册或者规格书,了解其标准的符号表示方法,并在原理图中准确地表示出来。

接着,我们需要进行元件的选择和布局。

在绘制原理图时,我们需要根据电路的功能和连接关系选择合适的元件,并对其进行布局。

合理的元件布局可以使得原理图更加整洁、清晰,方便后续的电路设计和调试工作。

另外,对于一些复杂的电路,我们还需要进行分区,将电路分成几个模块,分别进行设计和绘制,然后再将这些模块进行整合,这样可以使得原理图更加易于理解和修改。

最后,我们需要进行原理图的审查和修改。

在绘制完成后,我们需要对原理图进行审查和修改,确保其符合设计要求和规范。

在审查时,我们需要检查元件的连接关系是否正确、元件的数值是否准确、电路的功能是否符合设计要求等。

另外,对于一些复杂的电路,我们还需要对原理图进行仿真和验证,确保其设计的正确性和稳定性。

综上所述,原理图的绘制是电子设计中非常重要的一部分,它直接关系到电路设计的成败。

因此,我们需要选择合适的绘图工具,了解绘制规范,进行元件的选择和布局,最后进行原理图的审查和修改。

电气原理图绘制的原则

电气原理图绘制的原则

电气原理图绘制的原则
(1)原理图在布局上按功能分开画出,即按主电路、控制电路、照明电路及信号电路分开绘制,且按因果关系从左到右或从上到下布置,并尽可能按工作顺序排列。

通常主电路用粗实线表示,画在左边(或上方);控制电路用细实线表示,画在右边(或下部)。

(2)电路图用平行线按照动作顺序绘制,减少交叉。

(3)各电器元件不画实际的外形图,采用国家规定的统一标准来画,文字符号也采用国家标准。

(4)属于同一电器的线圈和触点,都要采用同一文字符号表示。

对同类型的电器,在同一电路中的表示可在文字符号后加阿拉伯数字符号来区分。

(5)同一电器元件的各部件根据需要可不画在一起,但文字符号要相同。

(6)电路图中的所有电气元件的可动部分通常表示在电器非激励或不工作的状态和位置。

如继电器、接触器、制动器等的线圈处在非激励状态;机械控制的行程开关和按钮在其未受机械压合的状态。

(7)无论是主电路还是控制电路,各电器元件一般按动作顺序从上到下、从左到右依次排列、可水平布置或垂直布置。

(8)有直接电联系的交叉导线的连接点,要用黑圆点表示,无直接电联系的交叉导线交叉处不能画黑圆点。

绘制简单电路原理图

绘制简单电路原理图
计算机科学家使用电路原理图来设计计算机的硬件部分,包括中 央处理器、内存和输入输出设备等。
嵌入式系统设计
在嵌入式系统设计中,电路原理图用于表示处理器、外设和接口电 路的连接关系。
算法可视化
通过将算法转换为电路原理图的形式,计算机科学家可以直观地展 示算法的工作原理和实现过程。
总结与展望
06
回顾本次课程重点内容
混联电路原理图的绘制
混联电路的定义
混联电路是既有串联又有并联的电路连接方式。
元件连接方式
在混联电路中,部分元件采用串联方式连接,部分元件采用并联方式连接。
混联电路原理图的绘制
01
绘制步骤
02
确定电源正负极,并在图纸上标明。
03 根据电路需求,选择合适的元件并确定其位置。
混联电路原理图的绘制
01
掌握电路基本元件
学习并掌握了电阻、电容、电感等基本元件的符 号和特性。
简单电路分析
学会了如何分析简单电路,包括串联、并联电路 的特点和计算方法。
电路原理图绘制
通过实践,掌握了使用电路设计软件绘制简单电 路原理图的基本技能。
分享学习心得与体会
理论与实践相结合
通过本次课程,我深刻体会到理论与实践相结合的重要性。 只有将理论知识应用到实际中,才能真正掌握和理解。
绘制电路原理图的步
02

确定电路类型与功能
明确电路要实现的功 能,如放大、滤波、 振荡等。
确定电路的输入和输 出信号类型及范围。
根据功能选择合适的 电路类型,如模拟电 路、数字电路或混合 信号电路。
选择合适的元件与符号
根据电路功能选择合适的电子 元件,如电阻、电容、电感、 二极管、三极管等。
选择合适的元件符号,确保符 号清晰易读且与元件实际功能 相符。

完整版怎样绘制电路图

完整版怎样绘制电路图

项目一电子产品电路原理图绘制电路原理图绘制流程为:建立项目文件f 建立原理图文件f 设置原理图绘制环境f加载原理图元件库f 从原理图元件库提取元件进行放置并填写 相关元件参数f 根据电气关系连线f 检查f 生成相关文件。

步骤1 建立项目文件双击桌面上Protel99se 运行图标:軒,启动软件后出现的界 面如图1-1-1所示。

Uo1 +15VVd1 Vd2 C1 0.01^^帀C2L01uP1 R11 F112A5404P2 CT 5A/250VF1 R1 5.1kC11 T 2200u/5A2AVd5C4 0.01Vd4 ~T 0.01uVd3 5404C3C21 2200U/5AF22Hf-Vd11 IN4001C12 0.33uC22 0.33u抚 Uo1 +15VR125.1kIC2Vin 7915 V°utC13 x,丿 L —J rn - ―i —0.1m- C23 0.1uVd21 IN4001C14 100u韭 $ VD12100uVD22R225.1kUo2 -15V向导如图1-1-2所示Loculi 锁I | Pfi sswordi I电 I PHMIHm SE 9<・£暫 4ii deitigKin an intii|ilnl-.M design duLnE^rUf-DepEnillHyi uputi llir iFEnfttyiu lypif. ihieuvricnEa ・r 忙 ifllhtf9Uiv4 ■ t fikngle Oeolfnd^lsba^e ar as ^Hand-alone 丽庇肆 and loldgrt 中ia yom di 弓址佩昌些■硏jb«taha» Fl*刿固定亘洗磺.于由滞:Sh------------- —| HjawBElJOK ; Cancel Help图 1-1-2其中 Design Storage Type 框选用默认 MSAccess Database 。

ORCAD电路原理图的绘制

ORCAD电路原理图的绘制

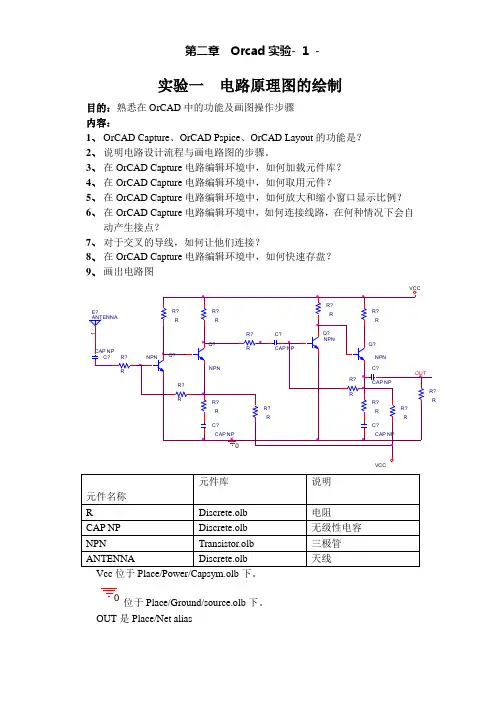

实验一电路原理图的绘制目的:熟悉在OrCAD中的功能及画图操作步骤内容:1、OrCAD Capture、OrCAD Pspice、OrCAD Layout的功能是?2、说明电路设计流程与画电路图的步骤。

3、在OrCAD Capture电路编辑环境中,如何加载元件库?4、在OrCAD Capture电路编辑环境中,如何取用元件?5、在OrCAD Capture电路编辑环境中,如何放大和缩小窗口显示比例?6、在OrCAD Capture电路编辑环境中,如何连接线路,在何种情况下会自动产生接点?7、对于交叉的导线,如何让他们连接?8、在OrCAD Capture电路编辑环境中,如何快速存盘?9、画出电路图V CC0位于Place/Ground/source.olb下。

OUT是Place/Net alias10、如何利用Capture所提供的自动元件序号排序功能,将电路图中所有不确定的元件序号排序?11、如果电路图中,部分元件序号已排序,现在要将它们全部重新排序,如何做?12、如果在电路图中有10个电阻,其元件名称为“R”,如果要一起将其改为1K ,应该如何做?13、对元件的属性进行编辑和了解。

14、Capture所提供的选取模式有哪两种,如果要包含完整部分才能选取的话,应该如何设定?15、在Capture中,除了以导线连接外,还可以用何种方法连接?16、在上面的电路图中,将其元件序号及元件名称编辑。

17、绘制一般线条、多折线、长方形、圆或椭圆、圆弧线、文字及图片。

三、实验报告1、将所画电路图存入E:\***\下。

***为自己个人目录。

(例如电信2001级01班56号同学,个人目录取名为DX20010156)2、心得体会及其它。

实验二层次电路原理图的绘制一、实验目的:1、熟悉电路编辑环境中的界面修改。

2、掌握层次式电路的画图步骤。

3、元件的制作。

二、实验内容:1、放置总线进出口时,如果要改变总线进出口的方向时,如何做?2、如何使目前的电路环境编辑不显示格点?如何设定我们在建立文件的时候,拥有B尺寸的图纸。

电路原理图绘制规范

电路原理图绘制规范

电路原理图绘制规范
在绘制电路原理图时,遵循以下规范:
1. 使用标准符号:使用符合国际标准或行业标准的电子元件符号,确保符号的准确性和一致性。

2. 保持简洁:只绘制必要的电子元件和连接线,避免不必要的复杂性。

删除所有标题和多余的文字。

3. 使用连续线条:使用直线连接电子元件,确保线条的连续性和一致性。

避免使用折线或曲线,以防止造成误解。

4. 绘制方向:按照电流流动的方向绘制电子元件和连接线。

一般情况下,电流从正极流向负极。

5. 绘制整齐:将电子元件与连接线布局整齐,尽量避免交叉线条。

可以使用虚线表示连接线在实际电路中的路径。

6. 添加必要的标记:为每个电子元件添加必要的标记,如电阻上的阻值、电容上的容值等。

确保标记的清晰可读。

7. 使用标准尺寸:按照标准尺寸绘制电子元件和连接线,以确保图纸的易读性。

8. 使用颜色:使用不同颜色区分不同类型的电子元件或电路功能,增强可读性。

9. 使用符号图例:在图纸的一角添加符号图例,对所用符号进行解释和说明。

这样其他人可以很容易地理解图纸。

10. 保持一致性:绘制多个电路图时,保持一致的风格和规范,以方便对比和理解。

以上是绘制电路原理图的一些基本规范,通过遵循这些规范,可以确保电路图的准确性和易读性。

原理图的绘制技巧

原理图的绘制技巧

原理图绘制的实例演
05

实例一:简单电路原理图的绘制
总结词
简单明了,易于上手
详细描述
对于简单的电路,可以使用简单的图形和符 号来表示各个元件,例如电阻、电容、电感 等。在绘制时,应遵循电路的逻辑关系,按 照一定的顺序排列元件,使电路图更加清晰
易懂。
实例二:复杂电路原理图的绘制
要点一
总结词
要点二
软件操作技巧和注意事项
操作技巧
使用快捷键可以提高绘图效率,例如使用 Ctrl+C 和 Ctrl+V 复制和粘贴元件或 连线;使用拖拽操作调整元件位置等。
注意事项
在绘制原理图时,需要注意元件的封装和连线方式,以确保电路的正确性和可制 造性。同时,应该遵循一定的设计规范,如使用标准的元件库、保持图纸整洁等 。
详细描述
电气连接线的标注应包括线型、线宽、颜色等信息,标注位置应醒目、易读。同时,应 遵循一定的布线原则,如避免交叉、尽量短捷等,以提高原理图的清晰度和可读性。
注释和说明的编写规范和标准
总结词
注释和说明的编写应准确、简洁,有助于理 解电路的工作原理和设计思路。
详细描述
注释和说明应与电路图相结合,对电路中的 关键部分进行解释和说明。编写时应采用简 洁明了的语言,避免使用过于专业的术语, 以便于非专业人士理解。同时,注释和说明 的位置应醒目、易读,以便于查找和理解。
元器件的选型和参数标注规范
总结词
元器件的选型和参数标注应准确、完整 ,遵循相关标准和规范。
VS
详细描述
在选择元器件时,应考虑其规格、性能参 数、封装形式等因素,确保其符合电路的 要求。参数标注应包括数值、单位、符号 等信息,标注位置应醒目、易读。

pcb电路原理图绘制入门

pcb电路原理图绘制入门

10、打开稳压电路.SchDOC文件画如下电路图。
对以上电路元件进行整体编号。1N4007字样隐藏。
第1讲
电子线路自动化设计
放置节点
放置节点的方法:
《 电子电路CAD》
执行菜单命令:Place→Manual Junction
或快捷键:P→J
电子线路自动化设计
画总线及总线出入端口
画总线的方法:
《 电子电路CAD》
Hale Waihona Puke 执行菜单命令:Place→Bus
或快捷键:P→B 画总线出入端口的方法: 执行菜单命令:Place→Bus Entry 或快捷键:P→u
第四讲电路原理图绘制入门
1 原理图绘制基础
2
3
原理图的图样设置
设置网格及光标
4
5 6 7 8
加载元件库
放置元件 元件的删除 元件的复制 使用导线连接各个元器件
电子线路自动化设计
四、 加载元件库
1、打开Libraries选项区域 其具体操作步骤如下: 《 电子电路CAD》 (1)鼠标箭头放置在右侧的Libraries标签上,自动弹 出一个Libraries选项区域。 (2)如果右侧没有,单击底部的面板控制栏中的System 中的Libraries按钮,即可出现并自动弹出Libraries 选项区域。 系统已经装入了两个默认的元件库:通用元件库 (Miscellaneous Devices.IntLib)和通用接插件元 件库(Miscellaneous Connectors.IntLib)
电子线路自动化设计
②多个元件的旋转。 先选定要旋转的元件,然后鼠标左键单击其中任何 一个元件按住不放,再按功能键,即可实现旋转。 《 电子电路CAD》
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

元件清单
(1)七段数码管显示电路
【操作步骤:】
(9)修改TPIC6B273DW的编号,将“U?”改为 “U1”,依次添加其他元件并修改相关参数,如下图9 所示;
【操作步骤:】
(10)单击菜单命令“Place- Port”(放置-端口),或 者单击工具栏中的按钮“ ”,然后按“Tab” 打开 “Port Properties”(端口特性)对话框,在“Name” (名称)文本框内输入“DATA[0…7]”,在“I/O Type”(输入/输出类型)文本框内选择“Input” (输入)在“Style”(类型)文本框内选择 “Left&Right”,其他参数保持系统默认设置,然后单 击按钮“ ”,返回原理图编辑工作环境,单击鼠标 左键放置端口符号,如下图10所示;
【操作步骤:】
图15 确定总线起点
图16 确定转折点
图17 绘制完毕的总线
【操作步骤:】
(16)单击菜单命令“Place-Bus Entry”(放置—总线 入 口),或者单击工具栏中的按钮“ ”, 一个浮动的短导线 形状的总线入口符号将随着光标一起移动,移动鼠标光标 到总线位置,单击鼠标左键放置总线入口,总线入口的一 端与总线相交,放置8条总线入口,如图18、19所示;
【操作步骤:】
图6 添加库文件
【操作步骤:】
图7 添加库文件
【操作步骤:】
(7)在库文件管理面板上的库选择栏中选中 “TI Logic Latch.IntLib”,并在元件名过 滤栏中输入关键字“TPIC6B273DW”, 如下图8所示;
(8)在元件列表栏中双击“TPIC6B273DW”, (或者鼠标左键单击按钮“ ”), 一个浮动的元件将随着光标一起移动,移动 鼠标光标到适当的位置,单击鼠标左键放 置该元件,然后单击鼠标右键退出元件放置 状态;
【操作步骤:】
(21)最终绘制的电路图如下图26所示,保存文件;
【操作步骤:】
图26 LED显示电路
.
二、课堂练习:
1、绘制下列原理图 (1)七段数码管显示电路 IC元件SN74LVC373DW位于集成库文件 TI Logic Latch.IntLib中,文件路径 为…Altium/Library/Texas Instruments; 三极管2N2222A位于集成库文件 ST Discrete BJT.IntLib中,文件路径 为…Altium/Library/ST Microelectronics;
【操作步骤:】
图5 添加标准库
【操作步骤:】
(6)按照同样的方法添加库文件,“Miscellaneous Connectors.IntLib”(文件路径为…Altium/Library), 和“TI Logic Latch.IntLib”(文件路径 为…Altium/Library/Texas Instruments),(以及自 己以前建的库文件),然后先后单击按钮“ ”和 “ ”,关闭对话框,返回原理图编辑工作环境, 如下图6、7所示;
【操作步骤:】
图3
保存原理图文件
【操作步骤:】
(4)单击菜单命令“Design-Add/Remove Libraries” (设计—添加/删除库),或者单击按钮“ ”, 如图4 所示;
【操作步骤:】
(5)打开“Add Remove Libraries”(添加删除库)对 话框,在“Add Libraries ”(添加库)选项卡单击按 钮“ ”,并在打开的对话框中选中库文件 “Miscellaneous Devices.IntLib”(文件路径 为…Altium/Library),然后单击按钮“ ”,添 加标准元件库,如下图5所示;
电路CAD
隆回职业中专 刘鹏
开始上课啦!
第4章 电路原理图设计:
重点内容:
• 原理图绘制例题8:LED显示电路
• 课堂练习
电路原理图的设计步骤:
新建一个电路原理图文件。 图纸设置要根据电路图的内容和标准化要求来进行。 装载元件库,将需要用到的元件库添加到系统中。 放置元件,选择需要的元件放置到原理图中。 元件位置调整,将放置的元件调整到合适的位置和方向。 根据电气关系,用导线和网络标号将各个元器件连接起来。 对原理图进行必要的文字注解和图片修饰。 用DXP提供的校验工具,根据各种校验规则对设计进行检查。 选择对原理图进行打印或是制作各种输出文件和报表。
创建项目文件和原理图文件
设置图纸参数
调入元件库 放置各类元器件 进行布局和布线 文件保存和打印输出
一、原理图设计实例7:
1、LED显示电路
【知识要点:】
(1)原理图设计的一般流程; (2)添加库文件的操作以及元件的使用; (3)总线、总线入口的绘制。 (4)添加节点。
【操作步骤:】
(1)首先打开Protel DXP软件,进入Protel DXP主控工 作环境下,然后打开上一次建好的工程文件(存在建 好的元件库); 或者直接点击上一次建好的工程文件,进入Protel DXP主控工作环境下;
【操作步骤:】
注:所有LED与 地之间的连接虽 然交叉,形成T 字形,但此时除 了第一个LED外, 其他的LED并没 有与端口地形成 实质上的电气连 接。
图21 网络标号端口对话框 图21 无节点导线
【操作步骤:】
(19)单击菜单命令“Place-Junction”(放置—节点),
或者单击工具栏中的按钮“ ”, 然后按“Tab”键打开
【操作步骤:】
图10 端口特性对话框
【操作步骤:】
(11)按照同样的方法绘制其他端口符号,各端口参数如 图11所示;(未列出的选用系统默认设置)
【操作步骤:】
(12)单击菜单命令“Place-Power Port”(放置—电源 端口),或者单击工具栏中的按钮“ ”, 然后按“Tab” 键,打开“Power Port”(电源端口)对话框,选文本框 “Style”为“Power Ground”,在“Net”(网络标号) 文本框输入“GND”, 如图12所示,然后单击按钮 “ ”,进入原理图编辑工作环境,一个浮动的电源(地) 随着光标一起移动,在工作区内适当的位置单击鼠标左 键,即可放置该电源(地)端口,再单击鼠标右键退出电源 断口放置命令状态;
【操作步骤:】
图20 参数对话框
【操作步骤:】
(18)单击菜单命令“Place-Wire”(放置—导线),或 者 单击工具栏中的按钮“ ”, 进入绘制导线命令状态,用 导线将元件的管脚连接起来,(注意是一个元件管脚的端 点处到另一个元件管脚的端点处),完成8个LED(发光 二 极管)与排阻R1之间的导线连接及LED(发光二极管)与 地之间的导线连接,如下图21所示;
【操作步骤:】
图12 电源端口对话框
【操作步骤:】
(13)同样的方法放置电源端口,然后按“Tab”键,打开 “Power Port”(电源端口)对话框,选文本框“Style” 为“Bar”,在“Net”(网络标号)文本框输入“VCC”, 如图13所示,然后单击按钮“ ”,进入原理图编辑工作 环境,一个浮动的电源随着光标一起移动,在工作区内适 当的位置单击鼠标左键,即可放置该电源(地)端口,再单 击鼠标右键退出电源断口放置命令状态;
【操作步骤:】
图18 放置总线入口
图19 总线连接图
【操作步骤:】
(17)单击菜单命令“Tools-Schematic-Preference” (工 具—原理图—参数),打开“Preference”(参数)对话 框,切换到“Schematic”(原理图)选项卡,单击 “Auto Junction”(自动增加节点)复选框取消选中状 态,即取消导线自动增加节点的功能,如下图20所示;
“Junction”(节点)对话框,打开“Size” (大小)下 拉列 表框,选中“Small”(小)选项,然后单击按钮“ ”,
如下图22所示,返回原理图编辑环境,一个浮动的节点随
着光标移动,放到T形连接处,单击鼠标左键,如下图23
【操作步骤:】
图22 骤:】
(20)单击菜单命令“Place-Net”(放置—网络标号), 或 者单击工具栏中的按钮“ ”, 然后按“Tab”键打开 “Net
Lable”网络标号对话框,在“Net” (网络)文本框内输 入
“DATA0”,设置网络标号,然后单击按钮“ 如下图24所示,返回原理图编辑环境; ”,
【操作步骤:】
图24 网络标号端口对话框
【操作步骤:】
(21)在与总线相连的导线上单击鼠标左键,依次放置 8个网络标号,然后单击鼠标右键退出网络标号绘制状态, 如图25所示;
【操作步骤:】
(2) 在Protel DXP主控工作环境下,单击菜单命令 “File-New-Schematic”(文件—新建— 原理图), 新建一个原理图,如图1所示,系统自动进入原理图编 辑工作环境,如下图1所示;
图1
新建原理图
【操作步骤:】
图2
原理图界面
【操作步骤:】
(3)单击菜单命令“File- Save”(文件—保存),或者 按快捷键“Ctrl+S”,打开文件保存对话框,选择合适 的保存路径,并在“文件名”文本框内输入文件名称 “LED显示电路.SchDoc”,单击按钮“ ”,保存 文件,并返回原理图编辑工作环境,如下图3所示;
【操作步骤:】
图13 电源端口对话框
【操作步骤:】
(14)用鼠标拖动调整元件的位置,元件的布局如图14所 示;
【操作步骤:】
(15)单击菜单命令“Place-Bus”(放置—总线),或者
单击工具栏中的按钮“ ”, 进入绘制总线命令状态,移
动鼠标到合适的位置,然后单击鼠标左键确定起点位置, 继续沿某一方向移动光标,确定转折方向,最后确定终点 ,如图15、16、17所示; 注:总线是若干条具有相同电气特性的导线的组合。
