镁合金牺牲阳极产品技术参数选型表
牺牲阳极技术规格书
技术规格书单位：河南汇龙合金材料有限公司牺牲阳极专业：防腐及阴极保护日期：2019 年 11月 11日第 1 页共14 页牺牲阳极技术规格书河南汇龙合金材料有限公司项目部刘珍2019年11月11编制校对审核第 2 页共14 页目录1设计范围 (3)2名词定义 (3)3项目总体要求 (3)4采用规范、标准及法规 (4)5供货范围及界面 (5)6技术要求 (5)7材料要求 (11)8检验和测试 (11)9 标志 (12)10包装和运输 (12)11技术文件提交 (13)12技术服务 (13)13 验收 (13)14 售后服务 (14)第 2 页共14 页1设计范围本技术规格书规定了牺牲阳极在设计制造、材料性能、测试、检验、包装运输和验收等方面的最低要求。
本技术规格书适用于油气储运工程项目牺牲阳极的采购。
2名词定义本技术规格书用到的名词定义如下：业主：项目投资人或其委托的管理方；设计单位：承担工程项目设计任务的设计公司或组织；供货商：是指按照本技术规格书的要求为业主设计、制造、提供成套设备/材料的公司或厂家；分包商：负责设计和制造分包合同所规定的设备/材料公司或厂家；技术规格书：业主和设计提供的完整的技术规定，包括技术要求、数据单；数据单：是指根据各工程项目实际情况，填入的用于订货的参数；质保期：是指供货商承诺的对所供产品因质量问题而出现故障时提供免费维修及保养的时间段。
3项目总体要求3.1供货商资质要求3.1.1供货商证书要求供货商及分包商应具有中华人民共和国或相应国际认证机构颁发的有效ISO14001 环境管理体系认证证书、ISO9001 质量体系认证证书、安全生产许可证和第三方出具的型式检验报告。
3.1.2供货商业绩和经验要求供货商应具有良好的商业信誉和业绩，近 5 年经营活动中无不良记录，产品无不良应用记录。
供货商应提供近 5 年产品在石油石化行业的有效应用业绩，业绩表中提供的产品应不低于本次投标所提供产品的性能或技术参数，业绩表应包括工程名称、产品规格型号及主要技术参数、防腐管长度、管道直径、材质和管型等、使用地点、签订合同时间、有效业绩合同复印件、业主评价、业主联系人及联系方式。
牺牲阳极阴极保护设计说明
牺牲阳极施工图设计说明（五）阴极保护1.主要设计及施工规范《钢质管道外腐蚀控制规范》GB/T21447-2018《埋地钢质管道阴极保护技术规范》GB/T21448-2017《镁合金牺牲阳极》GB/T17731-2015《埋地钢质管道阴极保护参数测量方法》GB/T21246-20202.设计概况本工程对消耗油库至外场供油干管和回油干管进行牺牲阳极阴极保护。
供油干管与回油干管平行敷设，采用联合阴极保护方式，被保护管道两端设绝缘接头。
被保护管道相关数据见下表：序号名称材质管径（外径X壁厚）（mm）长度（m）防腐层备注1供油干管20＃377X1216003PE加强级2回油干管20＃219X816003PE加强级3.设计参数土壤电阻率：30Ω·m覆盖层电阻率：≥10000Ω·m2设计使用年限：20年管道最小保护电流密度：0.05mA/m2管道自然电位：-0.55V（CSE）管道最小保护电位：-0.85V（CSE）4.设计内容及技术参数4.1本工程设5组镁合金牺牲阳极，每组设3支阳极块，每组间距400米。
4.2设测试桩5组，与牺牲阳极结合设置。
5.材料的选用及技术要求5.1本工程选用镁合金牺牲阳极，牌号:AZ63B，质量符合《镁合金牺牲阳极》GB/T17731-2015中的要求。
阳极形状选用梯形。
牺牲阳极应具有完整的质量证明文件，阳极上应标记材料类型，阳极质量和炉号。
阳极电化学性能、规格尺寸如下表：牌号开路电位V（CSE）工作电位V（CSE）实际消耗率Kg/（A·a）重量（Kg）尺寸（mm）备注AZ63B-1.57～-1.60-1.52～-1.577.511700X（110+90）X885.2牺牲阳极填包料由石膏粉、膨润土和工艺硫酸钠组成，它们的质量百分比为75：20：5。
填包料预包装，袋子应采用麻袋或棉质布袋，不应采用化纤类包装袋。
填料厚度应均匀密实，各个方向填料厚度不小于200mm。

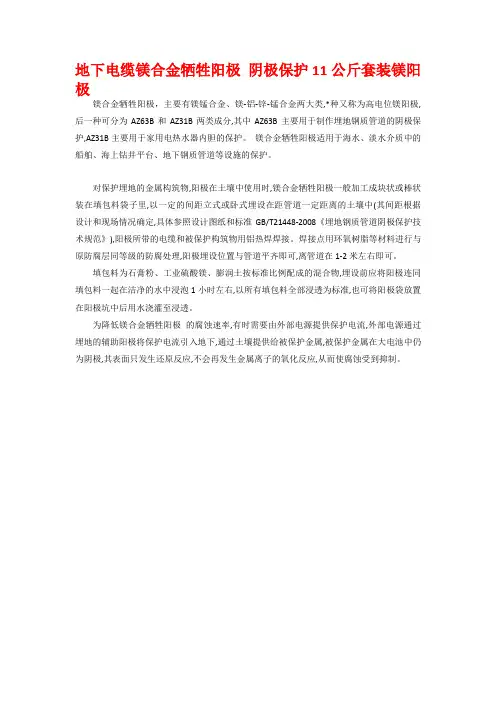

地下电缆镁合金牺牲阳极 阴极保护11公斤套装镁阳极
地下电缆镁合金牺牲阳极阴极保护11公斤套装镁阳极
镁合金牺牲阳极，主要有镁锰合金、镁-铝-锌-锰合金两大类,*种又称为高电位镁阳极,后一种可分为AZ63B和AZ31B两类成分,其中AZ63B主要用于制作埋地钢质管道的阴极保护,AZ31B主要用于家用电热水器内胆的保护。
镁合金牺牲阳极适用于海水、淡水介质中的船舶、海上钻井平台、地下钢质管道等设施的保护。
对保护埋地的金属构筑物,阳极在土壤中使用时,镁合金牺牲阳极一般加工成块状或棒状装在填包料袋子里,以一定的间距立式或卧式埋设在距管道一定距离的土壤中(其间距根据设计和现场情况确定,具体参照设计图纸和标准GB/T21448-2008《埋地钢质管道阴极保护技术规范》),阳极所带的电缆和被保护构筑物用铝热焊焊接。
焊接点用环氧树脂等材料进行与原防腐层同等级的防腐处理,阳极埋设位置与管道平齐即可,离管道在1-2米左右即可。
填包料为石膏粉、工业硫酸镁、膨润土按标准比例配成的混合物,埋设前应将阳极连同填包料一起在洁净的水中浸泡1小时左右,以所有填包料全部浸透为标准,也可将阳极袋放置在阳极坑中后用水浇灌至浸透。
为降低镁合金牺牲阳极的腐蚀速率,有时需要由外部电源提供保护电流,外部电源通过埋地的辅助阳极将保护电流引入地下,通过土壤提供给被保护金属,被保护金属在大电池中仍为阴极,其表面只发生还原反应,不会再发生金属离子的氧化反应,从而使腐蚀受到抑制。
AS 2239-2003(用于阴极保护的牺牲阳极)(中)
AS 2239-2003澳大利亚标准TM用于阴极保护的牺牲阳极前言本标准由澳大利亚/新西兰联合标准MT-014金属腐蚀委员会的澳洲成员起草、用于代替AS 2239-1993——“用于阴极保护的牺牲阳极”。
在咨询了两国标准持有者后，澳大利亚标准和新西兰标准部门决定将其发展为澳洲标准而不是澳大利亚/新西兰标准。
本标准的目的是对澳大利亚境内用于阴极保护系统的常规阳极合金做出具体规定。
如在AS 2832系列标准中规定的这些内容一样。
本修订标准包括了对阳极的新的技术要求和化学成分限制。
术语“标准性”和“资料性”用来定义附录的采用，“标准性”附录是标准的一个完整部分，而“资料性”附录则仅用于提供信息和参考。
目次1．范围及总则 (1)1.1范围 (1)1.2参考文献 (1)1.3定义 (1)1.4标识 (3)1.5免缺陷条款 (4)1.6标记 (4)1.7测试结果的数值修整 (5)2．阳极及阳极芯技术要求 (5)2.1本章范围 (5)2.2阳极 (5)2.3阳极芯 (5)3．性能要求 (11)3.1本章范围 (11)3.2机械测试 (11)3.3电阻 (11)3.4铝阳极在海水中的消耗速率 (12)3.5铝阳极在海水中的闭路电位 (12)4．镁和锌牺牲阳极用回填料 (12)4.1总则 (12)4.2回填料的组成 (13)4.3特性及应用 (13)4.4袋装阳极 (14)附录A 采购指南 (15)附录B 牺牲阳极应用指南 (16)附录C 牺牲阳极的阳极芯与阳极体间电阻的测定方法 (24)附录D 浸没于海水中的铝合金牺牲阳极消耗速率的测定方法 (27)附录E 浸没于海水中的铝合金牺牲阳极闭路电位的测定方法 (30)1．范围及总则1.1范围本标准规定了阴极保护中用于防止金属腐蚀的牺牲阳极的要求。
标准还规定了镁、锌、铝牺牲阳极金属合金的适当配比、常用牺牲阳极的形状及设计特征。
本标准还包括了埋地镁和锌牺牲阳极用回填料的组分及性能的详细内容。
牺牲阳极技术规范书
牺牲阳极技术规范书（一）锌阳极1、化学成分锌阳极的化学成分（质量分数 %）2、电化学性能土壤中棒状锌阳极的电化学性能3、棒状锌阳极规格及尺寸棒状锌阳极参考规格及尺寸4、其它用于锌阳极的钢芯表面镀锌，阳极体与钢芯之间的接触电阻小于0.001Ω。
（二）镁阳极1、化学成分镁合金牺牲阳极的化学成分（质量分数 %）2、电化学性能镁合金牺牲阳极的电化学性能3、形状、规格及尺寸镁合金阳极形状分为D型，梯形、圆柱型、球型、半球型、棒状（包括圆棒、矩形棒），其规格及尺寸见GB/T17731-2004《镁合金牺牲阳极》。
（三）填包料牺牲阳极的填包料是由石膏粉、膨润土和工业硫酸钠组成的混合物。
牺牲阳极填包料配方填包料可在室内预装，也可在现场包装。
包装带采用棉布袋或麻袋，阳极棒置于袋子的中央，填料均匀分布在袋子中，且密实均匀，四周填料至少为50mm。
填包料拌匀，不得混入石块、泥土、杂草等。
（四）引出电缆引出电缆与阳极连接牢固，抗拉强度大于1.5倍预包装总重。
连接处的密封性保证使用寿命期连接处不腐蚀。
牺牲阳极引出电缆缆芯截面不小于10mm2，电缆长度不小于5m。
电缆符合以下要求：电压等级：0.6/1kV。
绝缘层：PVC。
绝缘护套：PVC。
（五）到货后对外观、重量、钢芯与阳极接触电阻、化学成分或电化学性能进行检验。
按批进行抽检，抽检频率不低于3%，少不少于3支，若不合格加倍抽查，其中一支不合格该批判定不合格，招标方将拒绝批次产品使用在本工程上。
（六）包装和运输1、在搬运过程中考虑阳极的特殊要求。
2、需标示吊装重心，在装卸时严格遵守。
运输时用草垫等材料保护阳极体不被磨损或摔坏变形。
镁阳极
执行标准：GB/T 17731-2004
化学成分
牌号
化学成分（%）
合金元素
杂质元素不大于
Al
Zn
Mn
Mg
Fe
Cu
Ni
Si
MGAZ63B
5.3-6.7
2.5-3.5
0.15-0.6
闭路电位(-V（CSE）)
实际电容量(A.h/kg)
电流效率%
MGAZ63B
1.57～1.67
1.52～1.57
≥1210
≥55
MGAZ31B
1.57～1.67
1.47～1.57
≥1210
≥55
MGM1C
1.77～1.82
1.64～1.69
≥1100
≥50
阳极安装方式
（土壤环境）
⑴ 阳极地床构造
为保证牺牲阳极在土壤中性能稳定，阳极四周要填充适当的化学填包料，阳极与土壤相邻为阳极与填料相邻，改善了阳极的工作环境；降低阳极接地电阻，增加阳极输出电流；填料的化学成份有利阳极产物的溶解，不结痂，减少不必要的阳极极化；维持阳极地床长期湿润。对化学填包料的基本要求有：
电阻率低，渗透性好，不易流失；保湿性好。牺牲阳极填包料有用袋装和现场钻孔中填装两种方法，注意袋装的袋子必须是天然纤维织品，严禁使用化纤织物。现场钻孔填装效果虽好，但填料用量要大，稍不注意容易把土粒带入填料中，影响填包的质量，填包料的厚度应在各个方向均保持5～10cm。常用填包料配方见附表：
⑵阳极地床的布置
牺牲阳极的分布可采用单支或集中成组两种方式，阳极埋设分为立式，水平式两种，埋设方向有轴向和径向。阳极埋设位置一般距管道外壁3～５m，最小不宜小于0.3m，埋设深度以阳极顶部距地面不宜小于1m为宜，对于北方地区，必须在冻土层以下。成组埋设时，阳极间距2～3m为宜。在地下水位低于3m的干燥地带，牺牲阳极应加深埋设，对河流、湖泊地带，牺牲阳极应尽可能埋设在河床（湖底）的安全部位以防洪水冲涮和挖泥清淤时损坏。在城市和管网区使用牺牲阳极时，要注意阳极和被保护构筑物之间不应有其它构筑物，如电缆、水、汽、管道等。
带状镁合金牺牲阳极纯镁带选型使用说明书
带状镁合金牺牲阳极纯镁带
使
用
说
明
书
河南汇龙合金材料有限公司
2020年版
执行标准：
GB/T17731-2009《镁合金牺牲阳极》
GB/T21448-2008《埋地钢制管道阴极保护技术规范》
适用范围：
高电阻率土壤、淡水以及空间狭窄的特殊部位的阴极保护。
如土壤或淡水中长输管线、埋地管道套管内壁、大型储罐及管网、和地下电缆。
产品特点：
镁带牺牲阳极使用优质高纯镁生产，采用特定的工艺挤压而成，阳极具有极好的电化学性能。
因为镁带具有较大的面积质量比，因此它比通常的铸造阳极能够产生更大的电流，这些特性可以使其在阴极保护工程中有独特的应用。
（1）长度可调节容易弯曲；
（2）具有较大的面积质量比；
（3）在狭窄空间方便施工安装；
（4）占地面积小，工程费用低；
（5）适用于高电阻率环境。
带状镁合金阳极施工图
河南汇龙合金材料有限公司2018年制版。
牺牲阳极施工方案
阴极保护施工方案（一）编制依据（139********)1。
本工程设计文件2.国家有关的施工技术规范、规程、规定及其定额标准等。
3.建设地区的水文、地质、气象等自然条件。
4。
建设地区的交通运输、地方资源等情况。
5。
本企业技术能力、设备状况、管理水平及施工经验。
(二）执行的标准、规范《埋地钢质管道阴极保护参数测量方法》GB/T 21246-2007《埋地钢质管道阴极保护技术规范》GB/T 21448-2008《钢质管道外腐蚀控制规范》GB/T 21447—2008《埋地钢制管道交流排流保护技术准则》SY/T 0032《钢制管道及储罐腐蚀评价标准埋地钢质管道外腐蚀直接评价》SY/T 0087。
1-2006 《镁合金牺牲阳极》GBT 17731—2009二、工程说明（一）工程概况此工程对埋地钢管实施阴极保护。
安装施工涉及：镁阳极的安装、电位测试桩的安装、参比电极安装等。
镁阳极选用棒状镁合金牺牲阳极(2支/组)，规格：14kg/支(净质量)，每支镁阳极的填包料用量为20kg;测试桩选用钢质测试桩108×1500mm，每根管道设置一套测试桩；参比电极选用长效硫酸铜参比电极，每套测试桩处设置一只参比电极。
（二）计划工期随管道总体施工的进度而定.三、设备、人员动员周期和设备、人员、材料运到施工现场的方法（一)设备、人员动员周期在业主要求时间内按本合同工程规模及施工组织设计要求组建项目经理部，作好进场准备。
首先项目经理部的主要负责人于开工日期前2天进驻工地，与业主接洽的同时，详细勘察、了解施工沿线料源、水源、电源的情况，着手进行施工驻地其它临建工作.与此同时,公司会同项目经理部有关人员按照施工方案和工程顺序，组织其他设备人员,根据业主开工计划,提前进场.（二）设备、人员、材料运到施工现场的方法本工程所需施工设备、人员、材料我们将根据本项目需要计划投入到本项目中，均可通过公路运输方式运到施工现场.四、施工总体方案及施工部署（一）施工总体方案根据工程的实际状况，我公司拟成立项目经理部，负责该工程的指挥及全面管理，并抽调有施工班组承担此项工程的施工任务。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镁合金牺牲阳极（阴极保护）
产
品
技
术
参
数
选
型
表
河南汇龙合金材料有限公司
2018年制版
2502550≤20Ω.m
755020≥20Ω.m
15152050≥20Ω.m
1503550≥20Ω.m
7.预包装镁合金牺牲阳极
预包装镁合金牺牲阳极体主要由一只镁合金牺牲阳极和专用热收缩套管、电缆线组成，阳极体采用在镁阳极体周围装上所要求成份的填包料。
预包装镁合金牺牲阳极是为了简化快速现场施工程序而开发的、将原来在施工现场进行的操作在工厂里完成，有效保证了镁阳极地床的施工安装质量。
订购时请告知镁合金牺牲阳极规格、所需带电缆的规格和长度。
(常规所带电缆为VV-1KV/1*10mm2，长度为3米)。
镁合金牺牲阳极体照片
高电位D型镁合金牺牲阳极图
镁棒（太阳能热水器专用防腐蚀镁棒、电热水器专用镁棒）
镁合金半连续浇筑浇注镁合金牺牲阳极混凝土钢筋砖混商混专用镁合金牺牲阳极
带电缆镁合金牺牲阳极体镯式镁合金牺牲阳极
预包装镁合金牺牲阳极施工安装
河南汇龙合金材料有限公司
技术部
2018年7月。
