航空摄影测量的应用
航空摄影测量技术的原理与应用案例
航空摄影测量技术的原理与应用案例摄影测量是测量地球表面上各种特定地物和地区，如建筑物、山脉、湖泊等的位置、形状、尺寸和相互关系的科学及技术。
而航空摄影测量是指利用航空器进行摄影测量，以获取大范围地表的影像资料。
航空摄影测量技术在农业、地理信息系统、城市规划等领域具有广泛的应用。
本文将介绍航空摄影测量技术的原理，并通过几个应用案例来说明其重要性。
首先，我们来了解一下航空摄影测量技术的原理。
航空摄影测量技术主要依赖于航空摄影测量仪器和相应的数据处理软件。
航空摄影测量仪器通常包括航空相机和惯性测量元件。
航空相机通过快速连续曝光来捕捉地面目标的影像，而惯性测量元件用于记录航空器的运动状态。
航空摄影测量技术的关键就在于通过航空相机获得的影像数据，来推导出地面目标的位置、形状和尺寸等信息。
这个过程主要分为影像的几何校正和摄影测量。
影像的几何校正是指将变形的影像数据校正为真实的地面坐标系统。
影像数据会因为航空器的姿态、形变、地面高程和大气折射等原因而产生畸变。
通过航空摄影测量仪器中的测量元件可以获取航空器的姿态、高程、速度等参数，再结合附加的测量控制点来对影像数据进行几何校正。
这就是航空摄影测量中的内部定向和外部定向。
内部定向是指确定影像相对于摄影机的准确位置和朝向。
常用的内部定向方法有焦距测量、前方交会等。
而外部定向则是通过测量控制点的地面坐标和对应的影像点坐标来确定摄影机的位置和朝向。
内部定向和外部定向结合起来，就可以将影像数据几何校正为地面坐标系统。
摄影测量是指利用几何校正后的影像数据进行地物和地区的测量。
常用的方法有立体像对测量和数字摄影测量。
立体像对测量是指利用两个或多个相对位置不同、重叠的影像对地物进行测量。
通过比对相同地物在不同影像上的像点位置，就可以确定地物的三维坐标。
而数字摄影测量是指利用数字相机获取的影像数据进行测量。
数字相机比传统的航空相机更具分辨率和精度，因此数字摄影测量可以获得更为精确的测量结果。
航空摄影测量技术的原理与应用
航空摄影测量技术的原理与应用航空摄影测量技术是一种通过航空器进行摄影测量的技术，逐渐在测绘、地理信息系统、城市规划等领域得到广泛的应用。
它以航空器为平台，通过遥感的方式获取地面的信息，并通过精确的测量和处理手段得到高精度的数据和图像。
一、航空摄影测量技术的原理航空摄影测量技术的原理主要包括三个方面：遥感、摄影测量和地面控制。
首先是遥感。
航空摄影测量技术利用航空器携带的相机或摄像机进行遥感观测，通过高空俯瞰的方式获取地面的信息。
相机或摄像机通过光学系统将地面的景象转化为图像，然后通过光学传感器或电子传感器将图像转换为数字信号，方便进行数字处理和分析。
其次是摄影测量。
摄影测量是利用航空摄影机进行空中摄影测量的一种方法。
主要包括航空摄影测量仪的设计和空中摄影测量的理论与方法。
航空摄影测量仪通过设置航向、摄影距离、仰角等参数，实现对地面的空中摄影测量。
而空中摄影测量的理论与方法主要包括航空摄影地形图的测量和解析，以及摄影测量的几何变换方法等。
最后是地面控制。
地面控制是在航空摄影测量过程中进行的重要步骤，它通过在地面上设置控制点和控制标志物，提供摄影测量坐标系统的基准和参考。
地面控制主要包括地面控制点的测量、地面控制标志物的设置和地面控制数据的处理等。
地面控制的精度直接影响到航空摄影测量的精度和可靠性。
二、航空摄影测量技术的应用航空摄影测量技术的应用广泛，涉及到测绘、地理信息系统、城市规划等领域。
在测绘方面，航空摄影测量技术可以用于制作航空摄影地图、航空影像地图和数字高程模型等测绘产品。
它可以高效地获取大范围的地形信息，并能够提供高精度的地表形态图、地质构造图和土地利用图等。
在地理信息系统方面，航空摄影测量技术可以用于获取和更新地理信息。
通过航空摄影测量技术获取的高分辨率影像可以提供详细的地理信息，如道路网络、建筑物分布和土地利用状况等，为城市规划、环境管理和资源调查等提供重要依据。
在城市规划方面，航空摄影测量技术可以用于城市规划的设计和评估。
简述航空摄影测量的定义、特点和航空摄影测量未来的发展方向(不少于300字)
简述航空摄影测量的定义、特点和航空摄影测量未来的发展方向
一、航空摄影测量的定义：
航空摄影测量是一种利用飞机或其他飞行器搭载的摄影设备，对地面进行拍摄和测量的技术。
它被广泛应用于地理信息系统（GIS）、城市规划、环境保护、军事侦察等领域。
二、航空摄影测量的特点：
1.高效率：航空摄影测量可以在短时间内覆盖大面积的区域，大大提高了测量效率。
2.高精度：利用先进的摄影设备和测量技术，航空摄影测量能够获得高精度的测量数
据。
3.多样化的数据获取方式：根据不同的需求，可以选择不同的飞行高度、摄影角度和
分辨率，以获取多样化的数据。
4.强大的数据处理能力：通过专业的软件，可以对获取的数据进行自动化处理和分析，
大大提高了数据处理效率。
三、未来航空摄影测量的发展方向：
1.高分辨率：随着技术的进步，高分辨率的航空摄影设备将进一步提高测量精度和细
节表现。
2.多光谱和多角度摄影：多光谱和多角度摄影能够获取更多的地面信息，为环境监测、
资源调查等领域提供更丰富的数据。
3.无人机和倾斜摄影技术：无人机和倾斜摄影技术将进一步降低成本，提高灵活性和
效率，为更多的应用领域提供服务。

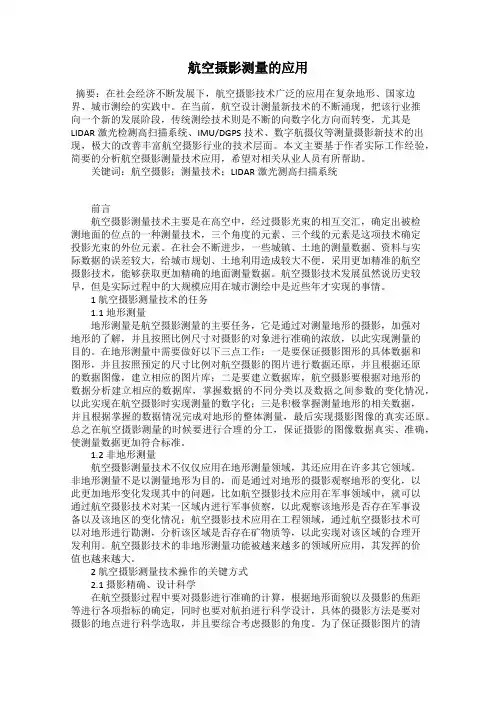

航空摄影测量的应用
航空摄影测量的应用摘要：在社会经济不断发展下，航空摄影技术广泛的应用在复杂地形、国家边界、城市测绘的实践中。
在当前，航空设计测量新技术的不断涌现，把该行业推向一个新的发展阶段，传统测绘技术则是不断的向数字化方向而转变，尤其是LIDAR激光检测高扫描系统、IMU/DGPS技术、数字航摄仪等测量摄影新技术的出现，极大的改善丰富航空摄影行业的技术层面。
本文主要基于作者实际工作经验，简要的分析航空摄影测量技术应用，希望对相关从业人员有所帮助。
关键词：航空摄影；测量技术；LIDAR激光测高扫描系统前言航空摄影测量技术主要是在高空中，经过摄影光束的相互交汇，确定出被检测地面的位点的一种测量技术，三个角度的元素、三个线的元素是这项技术确定投影光束的外位元素。
在社会不断进步，一些城镇、土地的测量数据、资料与实际数据的误差较大，给城市规划、土地利用造成较大不便，采用更加精准的航空摄影技术，能够获取更加精确的地面测量数据。
航空摄影技术发展虽然说历史较早，但是实际过程中的大规模应用在城市测绘中是近些年才实现的事情。
1 航空摄影测量技术的任务1.1地形测量地形测量是航空摄影测量的主要任务，它是通过对测量地形的摄影，加强对地形的了解，并且按照比例尺寸对摄影的对象进行准确的浓放，以此实现测量的目的。
在地形测量中需要做好以下三点工作：一是要保证摄影图形的具体数据和图形，并且按照预定的尺寸比例对航空摄影的图片进行数据还原，并且根据还原的数据图像，建立相应的图片库；二是要建立数据库，航空摄影要根据对地形的数据分析建立相应的数据库，掌握数据的不同分类以及数据之间参数的变化情况，以此实现在航空摄影时实现测量的数字化；三是积极掌握测量地形的相关数据，并且根据掌握的数据情况完成对地形的整体测量，最后实现摄影图像的真实还原。
总之在航空摄影测量的时候要进行合理的分工，保证摄影的图像数据真实、准确，使测量数据更加符合标准。
1.2非地形测量航空摄影测量技术不仅仅应用在地形测量领域，其还应用在许多其它领域。
航空摄影测量技术在地图制作中的应用构架分析
航空摄影测量技术在地图制作中的应用构架分析
航空摄影测量技术是一种利用航空器从空中对地表进行摄影和测量的技术，它在地图制作中发挥着重要的作用。
下面将对航空摄影测量技术在地图制作中的应用构架进行分析。
航空摄影测量技术在地图制作中的应用涉及到航空器的选择和航线规划。
地图制作需要航空器能够携带高分辨率的摄影设备，并能够在固定的时间和空间范围内对地表进行全面的摄影。
航空器的选择和航线规划对地图制作的结果具有重要影响。
航空摄影测量技术的应用还涉及到航空摄影的数据采集和处理。
航空摄影测量技术可以获取大量的影像数据，这些数据需要进行处理和整理，以获取准确的地理信息并生成地图。
常用的数据处理方法包括图像融合、数据配准、地物提取等。
然后，在地图制作中，航空摄影测量技术还需要考虑到地面控制点的布设和测量。
地面控制点是确定摄影测量结果精度的基础，通过对控制点的测量和计算，可以提高地图的准确性和精度。
航空摄影测量技术可以通过航空摄影测量仪器和地面测量仪器对地面控制点进行测量和定位。
航空摄影测量技术在地图制作中还包括地图的制图和输出。
通过对航空摄影测量数据的处理和整理，可以生成大规模的数字地图数据，包括高程模型、地形模型、影像等。
这些数据可以通过地理信息系统软件进行制图和输出，以供使用者进行查看和分析。
航空摄影测量技术在地图制作中的应用构架主要包括航空器选择和航线规划、数据采集和处理、地面控制点测量以及地图制图和输出等环节。
这些环节相互关联，共同完成地图制作的整个过程，为用户提供准确、全面的地理信息。
无人机航空摄影测量技术在大比例尺地形图测量中的应用
无人机航空摄影测量技术在大比例尺地形图测量中的应用随着科技的不断发展和进步，无人机技术越来越成熟，其在不同领域的应用也日益广泛。
无人机航空摄影测量技术在大比例尺地形图测量中发挥着越来越重要的作用。
本文将探讨无人机航空摄影测量技术在大比例尺地形图测量中的应用，并分析其优势和未来发展趋势。
一、无人机航空摄影测量技术简介无人机航空摄影测量技术是利用无人机进行航拍获取地表影像，通过图像处理和分析技术，实现对地形、地貌等信息的获取和分析。
其主要包括无人机航空摄影测量系统的组成、摄影测量的原理和方法、地物三维信息的提取等内容。
随着无人机技术的不断发展和完善，无人机航空摄影测量技术已经成为了大规模地形地貌测量和监测的一种重要手段。
1. 测量效率提高传统的大比例尺地形图测量需要大量的人力物力，工作量大且效率低下。
而无人机航空摄影测量技术的出现，使得地形图测量的效率大大提高。
无人机可以搭载高分辨率的相机进行航拍，通过自动化的飞行路径规划和图像采集，可以在短时间内完成大面积地形图的获取，极大地提高了测量效率。
2. 测量成本降低传统的地形图测量需要大量的人力物力以及昂贵的航空摄影设备。
而无人机航空摄影测量技术可以通过无人机搭载便携式相机进行航拍，无需大型航空器和专业操作人员，大大降低了测量成本。
无人机可以实现多次飞行、重叠摄影，提高数据质量，降低了数据采集的成本。
3. 数据精度提高无人机航空摄影测量技术利用高分辨率的相机进行航拍，可以获得清晰、精细的影像数据。
通过图像处理和分析技术，可以提取出地表地形地貌等信息，并构建出高精度的地形图。
无人机可以根据需要进行多次飞行，通过多角度多时段的图像拼接，可以获得更加全面和精确的数据，从而提高了数据的精度。
4. 实时监测由于无人机具有灵活性和便捷性，可以根据需要进行多次航拍，因此可以实现对地表地形地貌的实时监测。
通过对比不同时间段的航拍数据，可以发现地表地形地貌的变化，为灾害监测、城市规划、资源管理等提供重要数据支持。
航空摄影测量技术在地理制图中的应用
航空摄影测量技术在地理制图中的应用地理制图是一门关于地球表面空间特征的描述和展示的学科，而航空摄影测量技术则是地理制图中一项重要的工具。
航空摄影测量技术通过航空摄影设备获取地球表面的影像资料，并借助测量和计算手段，从而实现对地理信息的提取、处理和分析。
随着技术的不断进步和应用的广泛推广，航空摄影测量技术在地理制图中发挥着越来越重要的作用。
首先，航空摄影测量技术可以提供详细的地理信息。
通过航空摄影设备拍摄的影像资料可以提供准确、真实的地理信息，尤其是对于大面积地理区域的调查和分析来说，具有很大的优势。
航空摄影设备可以获得高分辨率的影像，能够清晰地显示地球表面的细节，包括地形、水系、道路、城市建筑等等。
其次，航空摄影测量技术具有高效性和经济性。
相比于传统的地面测量方法，航空摄影测量技术具有更高的效率和更低的成本。
航空摄影设备可以在较短的时间内拍摄大范围的影像，而且摄影设备和航空器的成本相对较低，相比于地面测量需要大量的人力、物力投入，航空摄影测量技术能够在更短的时间内提供更全面的地理信息。
此外，航空摄影测量技术还在地理制图中发挥着其他重要的作用。
一方面，航空摄影测量技术可以用于地理信息系统的建设和管理。
地理信息系统是一种集成各类地理数据和空间分析技术的信息系统，通过将摄影测量的数据与其他地理数据相结合，可以实现对地理信息的管理、修改和更新。
另一方面，航空摄影测量技术还可以应用于自然资源调查和环境监测。
通过航空摄影设备获取的影像资料可以用于林业、农业、地质等领域的调查和分析，也可以用于环境污染的监测和评估。
然而，航空摄影测量技术在地理制图中的应用也存在一些挑战和问题。
首先，航空摄影测量技术要求高水平的专业知识和技能。
对于摄影测量的操作和数据处理需要掌握一定的技术和方法，这要求相关从业人员具备较高的专业水平。
其次，航空摄影测量技术涉及到数据的处理和分析，需要借助计算机和软件等工具，也需要进行大量的地理数据的存储和管理，这对于信息技术的发展和数据管理的完善提出了要求。
航空摄影测量系统在城市交通流量监测和优化中的应用
航空摄影测量系统在城市交通流量监测和优化中的应用摘要：随着城市化进程的不断加快，城市交通拥堵问题日益凸显。
为了解决这一问题，航空摄影测量系统被广泛应用于城市交通流量监测和优化。
本文将探讨航空摄影测量系统在城市交通流量监测和优化中的应用，并讨论其优势、挑战以及未来的发展方向。
1. 引言随着人口数量和城市化程度的不断增加，城市交通拥堵问题成为了许多大城市面临的严峻挑战之一。
有效的交通流量监测和优化是减轻拥堵的重要手段之一。
在过去的几十年里，航空摄影测量系统已经在城市规划和交通管理方面发挥了重要作用。
航空摄影测量系统通过无人机或飞机搭载的高分辨率摄像头，可以获取广大区域的交通流量信息。
利用这些数据，决策者可以更好地了解交通状况，制定有效的交通管理措施。
本文将重点探讨航空摄影测量系统在城市交通流量监测和优化中的应用。
2. 航空摄影测量系统的原理航空摄影测量系统是通过摄影测量技术，利用无人机或飞机上搭载的摄像头获取地面影像数据，并通过图像处理和分析，提取有关信息。
它可以获取高分辨率的影像，能够捕捉到城市道路上的交通流量情况，包括车辆的数量、速度和密度等。
3. 航空摄影测量系统在城市交通流量监测中的应用航空摄影测量系统可以在城市交通监测中发挥重要作用。
首先，它可以提供大范围的交通流量数据。
无人机或飞机可以覆盖广泛的地理区域，从而获得全面的交通信息。
其次，航空摄影测量系统可以提供高精度的数据。
高分辨率的影像可以准确地识别和记录车辆的行驶状况，为决策者提供准确的数据支持。
此外，航空摄影测量系统还可以实时监测交通状况，并提供快速的数据更新。
通过这些数据，决策者可以了解交通状况的变化，并及时采取措施进行优化。
4. 航空摄影测量系统在城市交通优化中的应用利用航空摄影测量系统获取的交通流量数据，可以为城市交通优化提供有力支持。
首先，通过分析交通流量数据，决策者可以了解交通瓶颈和拥堵问题的原因。
例如，可以发现车流量高峰时段和拥堵点，从而制定相应的交通治理方案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
航空摄影测量的应用
摘要:航空摄影测量在资源调查、土地利用、城市规划、国土
普查、荒漠化监测、等方面起着极其重要作用。
文章阐述航空摄影测量的发展、并结合实际举例阐述其产品在国民经济中的应用。
关键词：航空摄影测量，国民经济，应用
abstract:aerophotogrammetry plays an important role in resource investigation, land use, urban planning, territory general investigation and desertification supervision, etc. this paper illustrates the development of aerophotogrammetry, taking an practical use of aerophotogrammetry to state the application of aerophotogrammetry in national economic construction.
key words: aerophotogrammetry, national economics, applicatio
中图分类号：d993.4文献标识码：a 文章编号：
1、前言
航空摄影测量指从空中由飞机、卫星等航空器拍摄获得的像片。
为使取得的航空像片能用于航空测量——在专门的仪器上建立立
体模型进行量测，摄影时飞机应按设计的航线往返平行飞行进行拍摄，以取得具有一定重叠度的航空像片。
再利用摄影测量学原理及立体测图仪，将像片组成立体模型，以从事各种地图测绘及地物判读工作。
航空摄影测量是量测地物空间关系，如：坐标、高程、距
离等，最后可得地形图、平面图、影像图以及三维地面模型。
航空摄影测量一直是我国基本地图成图的主要方式，由于其制图速度快，精度高且均匀，是我们今后数字制图的一个重要发展方向。
随着数字地球在中国的广泛认同，数字城市建设正如火如荼。
航空数字测量为数字城市建设提供基础城市空间数据，同时还广泛应用于国土资源调查、土地利用、城市规划、道路交通、港口选址及房地产等方面。
按摄影机物镜主光轴相对于地表的垂直度，又可分为近似垂直航空摄影和倾斜航空摄影。
近似垂直航空摄影主要用于摄影测量目的。
科学考察和军事侦察有时采用倾斜航空摄影。
2、航空摄影测量的产品
从大到一个城市、一个国家小到一个工程项目都离不开测绘，而航空摄影测量又扮演着极为重要的角色。
我国的1：1万、1：2万5、 l：５万等小比例尺的地形图都是利用航空摄影测量来完成的，为我国大型基础建设提供及时准确的基础资料，如高速公路、铁路选线、水库建设等一大批国家基础任务节约大量资金，缩短建设周期。
随着科学技术的不断发展，目前航空摄影测量已能满足１：500等大比例尺地形图的精度要求。
其主要产品有：a)数字高程模型（digital elevation model，缩写dem）。
b)数字线划地图（digital line graphic，缩写dlg）。
c)数字正射影像图（digital orthophoto map，缩写dom）。
d)数字栅格地图（digital raster graphic，缩写drg）。
在4d产品以外还有其他产品如数字表面模型dsm等。
航空摄影测量还是地理信息系统gis的主要数来源。
3、航空摄影测量的应用
3.1航空摄影测量在建立三峡库区三维景观图中的应用
1993年秋，三峡工程进入了实质勘察阶段，然而，三峡库区的水文、地貌等资料仍然欠缺，选址、移民等诸多工作无从展开，因此，对三峡库区进行测绘已迫在眉睫。
但三峡库区高山林立，山峰陡峭，不可能进行人工实地测绘；卫星测量虽然快捷，但精确度不够；航空摄影测量成了唯一的选择。
通过航空摄影手段，获取了三峡水库200m高程以下1：2万黑白航空影像和150m高程以下1：1万彩色航空影像，采用高新gps技术和数字摄影测量技术对整个库区进行了航外控制测量和内业1:5000dem采集制作，获取了三峡水库最新的、高精度的基础地理数据和资料，在此基础上充分利用3s 技术，在较高精度的数字高程模型(dem)上考虑多种影响因素后进行库容分析计算，并将计算结果可视化，生成制作便于实际运用的三维库容演算系统。
3.2在测绘地形图中的应用
沈阳市三环项目1：2000地形图测绘为例详细说明航空摄影测量的具体步骤：
为满足沈阳市城市建设和规划管理的需要，2010年5月我公司受辽宁省公路勘察设计院的委托，我公司承担了沈阳三环项目1：2000地形图测绘项目。
2010年5月，开始进场进行像片控制测量，5天完成了像片控制测量工作，至6月完成了本次地形图的外业调绘、内业编辑及检查等各项工作。
完成工作量本项目共完成像控点
195个，成图面积为15.75平方公里。
3.2.1作业依据
中华人民共和国建设部颁布的(cjj8—99)《城市测量规范》；
国家技术监督局颁布的(gb/t7929—1995)《地形图图式》；
建设部颁发的（cjj 73-97）《全球定位系统城市测量技术规程》；
国家测绘局（gb7930-87）《l：500、1：1000、1：2000航空摄影测量内业规范》；
国家测绘局（gb7931-87）《l：500、1：1000、1：2000航空摄影测量外业规范》；
3.2.2作业基准平面坐标系统：
沈阳城建坐标系；高程系统：1985国家高程基准；基本等高距为1米。
3.2.3航空摄影：
本次航摄采用dmc全数字航摄仪航摄航摄比例尺应为1:8000。
3.2.4像控点的布设采用单航线布网法。
3.2.5像片控制测量
平高点采用gps静态定位方法测量，3台固定站（locus），2台流动站（ashtech），观测技术条件如下：采样间隔(s)15；卫星高度角大于15°；有效观测卫星总数(个) 大于6；流动站至固定站的距离小于8公里。
gps静态观测的预处理采用gps接收机随机软件ashtech solutions 2.60进行基线解算和平差，基线图形检验按《全球定位系统城市测量技术规程》第9.2条执行，点位平面精
度限差为 0.05+1ppm，高程精度限差为0.08+2ppm，95％置信度，采用3个三维控制点参与平差，求得待求点三维坐标。
3.2.6内业加密测图
首先进行像片控制测量，然后利用外业控制点以及生成的加密点在软件virtuozoaat中进行空三加密，相对定向：标准点位的残余上下视差不大于0.008mm，个别困难地区可放宽1/2。
绝对定向：平面对点误差一般不大于0.2m，最大不大于0.3m；山地一般为0.3 m，最大不大于0.4 m。
高程全野外像对高程定向误差不得大于0.2m，其余不得超过0.26m。
个别点超过上述限差时，应根据具体情况处理。
再用virtuozo全数字摄影测量系统生成立体模型进行立体观测来采集数据。
数据采集时，保证数据的完整性、正确性，地物不遗漏、移位。
相邻地物尽量进行捕捉，如节点、最近点等，对应该闭合的地物要闭合采集（如房屋）。
数据采集以成图的图幅为单位进行，每一幅图存放一个文件，文件名与图幅编号一致，扩展名为vvt，然后经转换程序转换为autocad数据，保证所有线型及代码不变，扩展名为dwg。
