稳压二极管的原理
稳压二极管的工作原理
稳压二极管的工作原理
稳压二极管，又称为Zener二极管或稳压管，是一种特殊类型
的二极管。
它的主要功能是在电路中提供一个稳定的电压，实现电压的稳定输出。
稳压二极管的工作原理如下：
1. 倒偏结构：稳压二极管在正向电压下和普通二极管一样，处于导通状态。
但当反向电压超过其额定的击穿电压时，就会进入倒偏结构。
2. 击穿电压：稳压二极管的击穿电压是指反向电压大到足以击穿二极管的 pn 结，使其形成一个稳定的反向电流。
这个击穿
电压是通过在制造过程中调整二极管材料或掺杂量来实现的。
3. 反向电流特性：一旦稳压二极管处于倒偏结构，并且反向电压大于击穿电压，二极管会形成一个稳定的反向电流。
这是因为二极管的 pn 结在击穿状态下，其电阻呈负温度系数，即电
流越大，电阻越小。
这使得二极管能够始终维持一个相对稳定的电压。
4. 稳定电压输出：稳压二极管在倒偏结构下工作时，具有稳定的电压输出特性。
一般情况下，当输入电压超过稳压二极管的击穿电压时，稳压二极管将会始终保持其额定的稳定电压输出，而不会随输入电压的变化而变化。
这使得稳压二极管在电路中扮演了稳定电压的角色。
总之，稳压二极管通过在倒偏结构下形成击穿状态，并维持一个相对稳定的反向电流，从而实现了稳定的电压输出。
这种工
作原理使得稳压二极管在各种应用中都能提供有效的电压稳定功能。
稳压二极管原理及使用
稳压二极管原理及使用稳压二极管的原理是基于稳压二极管的IV特性曲线。
IV特性曲线显示了稳压二极管的电流和电压的关系。
与正常的二极管不同，稳压二极管在正向电压较小时有一个正常的二极管特性。
然而，当电压超过一个特定的值时，稳压二极管会消耗电流，从而保持电压的稳定。
稳压二极管的工作原理是利用了它的结构和物理特性。
它由一个P-N结构组成，其中P型半导体与N型半导体交叉连接。
这个结构形成了一个锁定电流的电路，可以稳定输出电压。
在稳压二极管中，P型半导体被称为阳极，N型半导体被称为阴极。
当一个电压施加在稳压二极管上时，它会在正向电压时产生正向电流。
当电压超过稳压二极管的额定电压（通常被称为稳压电压）时，稳压二极管会瞬间增加电流以维持输出电压的稳定。
这是因为它的IV特性曲线非常陡峭，在额定电压之上，几乎不会有电流增加。
在电源稳压方面，稳压二极管可以用来提供稳定的电压输出。
它可以作为一个节省空间和成本的替代品，因为它不需要传统的线性电源电路。
电源稳压可以应用于许多领域，如电子仪器、通信设备和家庭电器。
在电路稳压方面，稳压二极管可以被用来保持电路中一些组件的稳定电压。
例如，当电子设备中具有对电压敏感的元件时，稳压二极管可以用来稳定这些元件的工作电压。
这样，即使电源电压变化，元件的工作性能也能得到保证。
稳压二极管的使用还需要注意一些问题。
首先，稳压二极管的额定电压需要正确选择，以确保所需的电压稳定性。
其次，稳压二极管需要在一定的工作温度范围内操作，因为过高的温度会影响它的性能。
此外，稳压二极管在使用时也需要一定的功耗。
因此，要合理设计电路以减少功耗和热量产生。
总的来说，稳压二极管是一种提供稳定电压的重要元器件。
通过利用其结构和物理特性，稳压二极管能够保持输出电压的稳定性，从而在各种应用中发挥重要作用。
稳压二极管工作原理
稳压二极管工作原理稳压二极管又称稳压管，是电路中的一种特殊的电子器件，也是目前工业化中使用最广泛的一种电子元件，主要把电路输出的不稳定或有波动的低电压调整到定量的低电压状态。
这样可以使得电路的工作稳定、可靠起来。
稳压二极管工作原理非常简单，它是一种半导体器件，由正层组成，一端接电源输入，另一端接负压，然后再把负压通过恒流电路来控制输出电压。
当电路中的输出电压升高时，它就会从正层中流出一部分电流来降低电路的输出电压；当电路的输出电压降低时，它会从负层中流出一部分电流来升高电路的输出电压。
因此，稳压二极管可以把输出电压调节到指定数值。
稳压二极管工作原理施加了稳压二极管大大地丰富了电子系统中各种功能的可能性，此外，它也能把贴片制造技术和电路尺寸变得更小更便宜，使它能够容纳在较小的空间中。
稳压管可以持续使用下去，即使在长时间内，也能保持稳定的工作效率。
稳压二极管的优点不仅仅在于压降低，还在于具有一定的热敏感性，当温度增加时，它的输出电压会受到温度的影响，而不会受到外界的干扰。
此外，稳压管的增益也很高，可在输入电压的变化范围很大的时候使用，而且费用相对来说也较低，便于使用，也便于密集型的小型电路可以使用多个器件以组合成实现不同型号的稳压二极管。
稳压二极管在电子设备中的工作原理可以用比较复杂的模拟方式介绍，就剩下调整输出电压来进行讨论。
研究发现，它主要利用电子元件中半导体大电子数来实现压降，通过电子元件中的正层和负层电流共同作用，使得电路的输出电压能够稳定下来。
此外，它的优点还包括可调节的宽范围的输入电压，高增益和热敏感性等。
综上所述，稳压二极管是一种特殊的电子器件，主要用于调节电路输出的不稳定。
稳压二极管工作原理
稳压二极管工作原理稳压二极管是一种重要的电子元件，它被广泛应用于许多电子设备和电路中以稳定电压。
本文将介绍稳压二极管的工作原理，以及它在电路中的应用。
稳压二极管是一种特殊的二极管，也被称为Zener二极管。
与常规二极管的主要区别在于，稳压二极管被设计成在反向电压下工作，并能够稳定输出电压。
这是通过特殊的材料和结构设计实现的。
稳压二极管的工作原理基于Zener效应。
当稳压二极管的反向电压低于其反向击穿电压时，它将表现为正常的二极管。
然而，当反向电压超过击穿电压时，稳压二极管的电流迅速增加，电压保持在约稳定的击穿电压附近。
这种击穿电压称为稳压二极管的Zener电压。
所以，稳压二极管可以被用作电路中的稳压元件。
当电路中的负载电阻变化时，稳压二极管将调整自身的电流，以保持输出电压稳定。
这种稳压能力使得稳压二极管成为电子设备中常用的电压稳定器。
稳压二极管可以有不同的工作原理。
在基本的Zener二极管中，主要通过选择适当的材料和设计来实现特定的击穿电压。
此外，还有更高级的稳压二极管，例如温度补偿型稳压二极管。
这些稳压二极管通过利用温度变化对电压的影响来提供更为精确和稳定的输出。
在电路中使用稳压二极管时，需要注意一些重要的参数。
首先是稳压二极管的电压击穿范围。
这个范围应该与电路所需的输出电压相匹配。
此外，稳压二极管的最大功率也是重要的参数，它决定了它所能处理的电流和功率范围。
通常情况下，稳压二极管在电路中被用作并联稳压电路的关键组成部分。
在这种电路中，稳压二极管与电流限制电阻并联连接，以提供稳定的输出电压。
这种电路常用于各种电子设备中，例如电源，稳压器和电压参考电路。
总结起来，稳压二极管是一种重要的电子元件，它能够稳定输出电压。
通过利用Zener效应，稳压二极管能够在反向电压超过击穿电压时保持稳定的输出电压。
这使得稳压二极管成为电子设备中常用的稳压元件。
在选择和使用稳压二极管时，需要考虑其击穿电。

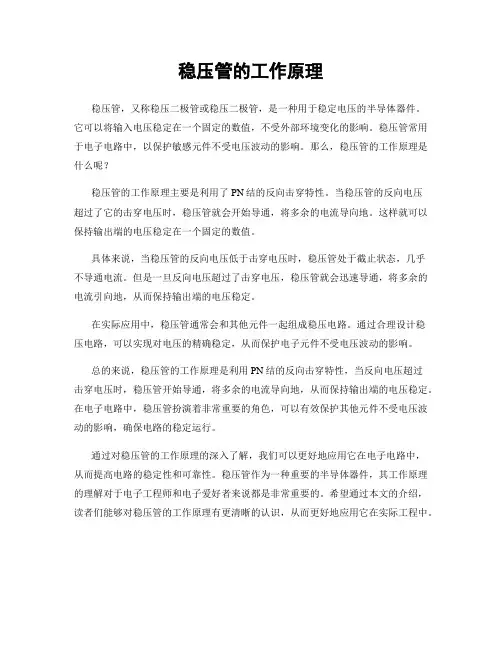

稳压管的工作原理
稳压管的工作原理
稳压管，又称稳压二极管或稳压二极管，是一种用于稳定电压的半导体器件。
它可以将输入电压稳定在一个固定的数值，不受外部环境变化的影响。
稳压管常用于电子电路中，以保护敏感元件不受电压波动的影响。
那么，稳压管的工作原理是什么呢？
稳压管的工作原理主要是利用了PN结的反向击穿特性。
当稳压管的反向电压
超过了它的击穿电压时，稳压管就会开始导通，将多余的电流导向地。
这样就可以保持输出端的电压稳定在一个固定的数值。
具体来说，当稳压管的反向电压低于击穿电压时，稳压管处于截止状态，几乎
不导通电流。
但是一旦反向电压超过了击穿电压，稳压管就会迅速导通，将多余的电流引向地，从而保持输出端的电压稳定。
在实际应用中，稳压管通常会和其他元件一起组成稳压电路。
通过合理设计稳
压电路，可以实现对电压的精确稳定，从而保护电子元件不受电压波动的影响。
总的来说，稳压管的工作原理是利用PN结的反向击穿特性，当反向电压超过
击穿电压时，稳压管开始导通，将多余的电流导向地，从而保持输出端的电压稳定。
在电子电路中，稳压管扮演着非常重要的角色，可以有效保护其他元件不受电压波动的影响，确保电路的稳定运行。
通过对稳压管的工作原理的深入了解，我们可以更好地应用它在电子电路中，
从而提高电路的稳定性和可靠性。
稳压管作为一种重要的半导体器件，其工作原理的理解对于电子工程师和电子爱好者来说都是非常重要的。
希望通过本文的介绍，读者们能够对稳压管的工作原理有更清晰的认识，从而更好地应用它在实际工程中。

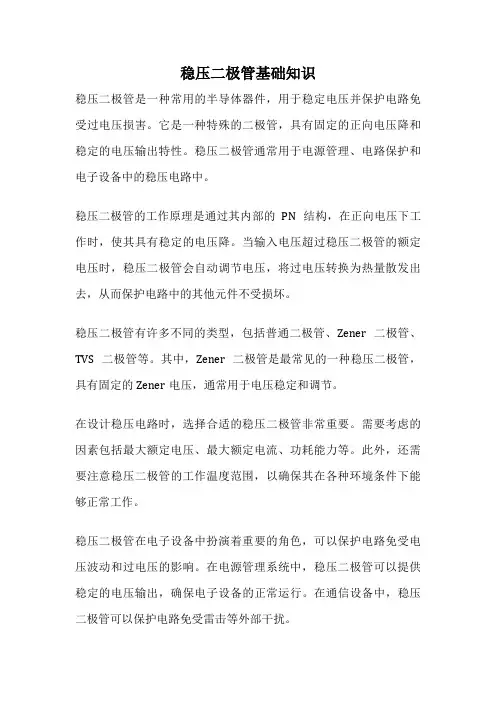

稳压二极管基础知识
稳压二极管基础知识
稳压二极管是一种常用的半导体器件，用于稳定电压并保护电路免受过电压损害。
它是一种特殊的二极管，具有固定的正向电压降和稳定的电压输出特性。
稳压二极管通常用于电源管理、电路保护和电子设备中的稳压电路中。
稳压二极管的工作原理是通过其内部的PN结构，在正向电压下工作时，使其具有稳定的电压降。
当输入电压超过稳压二极管的额定电压时，稳压二极管会自动调节电压，将过电压转换为热量散发出去，从而保护电路中的其他元件不受损坏。
稳压二极管有许多不同的类型，包括普通二极管、Zener二极管、TVS二极管等。
其中，Zener二极管是最常见的一种稳压二极管，具有固定的Zener电压，通常用于电压稳定和调节。
在设计稳压电路时，选择合适的稳压二极管非常重要。
需要考虑的因素包括最大额定电压、最大额定电流、功耗能力等。
此外，还需要注意稳压二极管的工作温度范围，以确保其在各种环境条件下能够正常工作。
稳压二极管在电子设备中扮演着重要的角色，可以保护电路免受电压波动和过电压的影响。
在电源管理系统中，稳压二极管可以提供稳定的电压输出，确保电子设备的正常运行。
在通信设备中，稳压二极管可以保护电路免受雷击等外部干扰。
总的来说，稳压二极管是一种非常实用的电子器件，可以稳定电压、保护电路，并提高电子设备的可靠性和稳定性。
在设计电子电路时，合理选择和应用稳压二极管将对电路的性能和稳定性起到至关重要的作用。
稳压二极管工作原理及故障特点
稳压二极管工作原理及故障特点稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。
故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表：型号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761稳压值3.3V 3.6V 3.9V4.7V5.1V 5.6V6.2V 15V 27V 30V 75V稳压管也是一种晶体二极管，它是利用PN结的击穿区具有稳定电压的特性来工作的。
稳压管在稳压设备和一些电子电路中获得广泛的应用。
我们把这种类型的二极管称为稳压管，以区别用在整流、检波和其他单向导电场合的二极管。
如图画出了稳压管的伏安特性及其符号。
(1)稳定电压Uz Uz就是PN结的击穿电压，它随工作电流和温度的不同而略有变化。
对于同一型号的稳压管来说，稳压值有一定的离散性。
(2)稳定电流Iz 稳压管工作时的参考电流值。
它通常有一定的范围，即Izmin——Izmax。
(3)动态电阻rz 它是稳压管两端电压变化与电流变化的比值，如上图所示，即这个数值随工作电流的不同而改变。
通常工作电流越大，动态电阻越小，稳压性能越好。
(4)电压温度系数它是用来说明稳定电压值受温度变化影响的系数。
不同型号的稳压管有不同的稳定电压的温度系数，且有正负之分。
稳压值低于4v的稳压管，稳定电压的温度系数为负值；稳压值高于6v的稳压管，其稳定电压的温度系数为正值；介于4V和6V之间的，可能为正，也可能为负。
稳压二极管基础知识
稳压二极管基础知识稳压二极管是一种常用的电子元件，用于稳定电路中的电压。
它具有较为稳定的电压特性，可以有效地保护其他电子元件不受电压波动的影响。
本文将介绍稳压二极管的基本原理、工作方式以及常见的应用场景。
一、基本原理稳压二极管是一种具有特殊结构的二极管，它的内部结构包括一个P-N结和一个稳压二极管芯片。
当稳压二极管处于正向工作状态时，芯片中的稳压二极管将会产生一个固定的电压，保持在稳定的范围内。
这个电压被称为稳压二极管的稳定电压，通常用Vz表示。
二、工作方式稳压二极管的工作方式主要基于其内部的稳压二极管芯片。
当输入电压超过稳定电压时，芯片内的稳压二极管将开始工作，将多余的电压通过自身消耗掉，以保持输出电压稳定。
当输入电压低于稳定电压时，稳压二极管将不会工作，输出电压将等于输入电压。
三、应用场景稳压二极管在电子电路中有着广泛的应用，下面介绍几个常见的应用场景。
1. 电源稳压在电源电路中，稳压二极管可以用来稳定输出电压，确保电子设备正常运行。
当输入电压波动时，稳压二极管可以迅速调整输出电压，保持在稳定的范围内，避免因电压波动引起的设备故障。
2. 电压参考稳压二极管的稳定电压可以作为电子电路中的参考电压。
例如，可以将稳压二极管连接到电压比较器的参考端，用来比较输入电压与稳定电压的大小，从而实现电压的控制或判断。
3. 限流保护稳压二极管还可以用来进行限流保护。
当电路中的电流超过一定的阈值时，稳压二极管将会起到保护作用，将多余的电流消耗掉，保护其他电子元件不受损坏。
四、注意事项在使用稳压二极管时，需要注意以下几点：1. 稳压二极管的最大功耗：稳压二极管的最大功耗是指在稳定电压下能够承受的最大功率。
在设计电路时，需要确保输入电压和电流不会超过稳压二极管的最大功耗。
2. 稳压二极管的工作温度范围：稳压二极管的工作温度范围是指在这个温度范围内可以正常工作。
在选择稳压二极管时，需要根据实际的工作环境来确定合适的工作温度范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
稳压管也是一种晶体二极管，它是利用PN结的击穿区具有稳定电压的特性来工作的。
稳压管在稳压设备和一些电子电路中获得广泛的应用。
我们把这种类型的二极管称为稳压管，以区别用在整流、检波和其他单向导电场合的二极管。
如图画出了稳压管的伏安特性及其符号。
(1)稳定电压Uz Uz就是PN结的击穿电压，它随工作电流和温度的不同而略有变化。
对于同一型号的稳压管来说，稳压值有一定的离散性。
(2)稳定电流Iz 稳压管工作时的参考电流值。
它通常有一定的范围，即Izmin——Izmax。
(3)动态电阻rz 它是稳压管两端电压变化与电流变化的比值，如上图所示，即这个数值随工作电流的不同而改变。
通常工作电流越大，动态电阻越小，稳压性能越好。
(4)
稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。
稳压二极管的稳压原理：
稳压二极管的特点就是击穿后，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
故障特点：
稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表：
型号
1N4728
1N4729
1N4730
1N4732
1N4733
1N4734
1N4735
1N4744
1N4750
1N4751
1N4761
稳压值
3.3V
3.6V
3.9V
4.7V
5.1V
5.6V
6.2V
15V
27V
30V
75V
电压温度系数它是用来说明稳定电压值受温度变化影响的系数。
不同型号的稳压管有不同的稳定电压的温度系数，且有正负之分。
稳压值低于4v的稳压管，稳定电压的温度系数为负值；稳压值高于6v的稳压管，其稳定电压的温度系数为正值；介于4V和6V之间的，可能为正，也可能为负。
在要求高的场合，可以用两个温度系数相反的管子串联进行补偿(如2DW7)。
(5)额定功耗Pz 前已指出，工作电流越大，动态电阻越小，稳压性能越好，但是最大工作电流受到额定功耗Pz的限制，超过P2将会使稳压管损坏。
选择稳压管时应注意：流过稳压管的电流Iz不能过大，应使Iz≤Izmax，否则会超过稳压管的允许功耗，Iz也不能太小，应使Iz≥Izmin，否则不能稳定输出电压，这样使输入电压和负载电流的变化范围都受到一定限制。
下图示出了稳压管工作时的动态等效电路，图中二极管为理想二极管。
几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。
晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。
当不存在外加电压时，由于p-n结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。
当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。
当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。
二极管的类型
二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。
根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。
按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。
点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。
由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。
面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。
平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。
二极管的导电特性
二极管最重要的特性就是单方向导电性。
在电路中，电流只能从二极管的正极流入，负极流出。
下面通过简单的实验说明二极管的正向特性和反向特性。
1、正向特性
在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。
必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。
只有当正向电压达到某一数值（这一数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V）以后，二极管才能直正导通。
导通后二极管两端的电压基本上保持不变（锗管约为0.3V，硅管约为0.7V），称为二极管的“正向压降”。
2、反向特性
在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。
二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。
当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。
二极管的主要参数
用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。
不同类型的二极管有不同的特性参数。
对初学者而言，必须了解以下几个主要参数：
1、额定正向工作电流
是指二极管长期连续工作时允许通过的最大正向电流值。
因为电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为140左右，锗管为90左右）时，就会使管芯过热而损坏。
所以，二极管使用中不要超过二极管额定正向工作电流值。
例如，常用的IN4001－4007型锗二极管的额定正向工作电流为1A。
2、最高反向工作电压
加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。
为了保证使用安全，规定了最高反向工作电压值。
例如，IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。
3、反向电流
反向电流是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。
反向电流越小，管子的单方向导电性能越好。
值得注意的是反向电流与温度有着密切的关系，大约温度每升高10，反向电流增大一倍。
例如2AP1型锗二极管，在25时反向电流若为250uA，温度升高到35，反向电流将上升到500uA，依此类推，在75时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。
又如，2CP10型硅二极管，25时反向电流仅为5uA，温度升高到75时，反向电流也不过160uA。
故硅二极管比锗二极管在高温下具有较好的稳定性。
测试二极管的好坏
初学者在业余条件下可以使用万用表测试二极管性能的好坏。
测试前先把万用表的转换开关拨到欧姆档的RX1K档位（注意不要使用RX1档，以免电流过大烧坏二极管），再将红、黑两根表笔短路，进行欧姆调零。
1、正向特性测试
把万用表的黑表笔（表内正极）搭触二极管的正极，，红表笔（表内负极）搭触二极管的负极。
若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般正向电阻越小越好。
若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。
短路和断路的管子都不能使用。
2、反向特性测试
把万且表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。
二极管的应用
1、整流二极管
利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。
2、开关元件
二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。
利用二极管的开关特性，可以组成各种逻辑电路。
3、限幅元件
二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V，锗管为0.3V）。
利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。
4、继流二极管
在开关电源的电感中和继电器等感性负载中起继流作用。
5、检波二极管
在收音机中起检波作用。
6、变容二极管
使用于电视机的高频头中。
