栅格图像的配准
栅格图像的配准
实习一、栅格图像的配准一、准备扫描图像选择要数字化的图像，识别该图的投影和坐标系统，在图上选取至少4个控制点并获取控制点的实际地理坐标，然后将地图扫描成MapInfo 可以识别的栅格图像格式保存。
二、栅格图像配准在MapInfo中以打开表的方式打开栅格图像。
如果是第一次打开该图像，MapInfo会提示你是否配准（Register），选择配准按钮，然后进入配准图像对话框。
1.选择投影和单位用MapInfo数字化地图时，首先必须设定投影方式，这样才能考虑到该地图的变形，并保持地图要素之间的正确的空间关系。
需要注意的是，在数字化开始之后不能再改变投影方式，因此要确保正确设置投影。
在图像配准对话框中单击投影按钮来选择投影。
通常选择纸张地图图例中指定的地图投影。
除了选择合适的投影方式外，还必须设定坐标系使用的地图单位，例如，经/纬度投影中的地图将以“度”显示地图坐标。
如果没有该地图的坐标系统，那么需要把该地图数字化为非地球地图（Non-earth Map），这意味着该图像上的点只是彼此有关，而与地球上的点无关，这时可以使用其它地图单位。
2.输入控制点是在图像配准对话框的图像上选择一点并单击鼠标，然后在弹出的编辑控制点对话框中键入该点的实际坐标值。
输入四个控制点时应该注意：其中任意三个点不能在一条直线上。
3.编辑控制点输入第四个控制点后，MapInfo以像素为单位计算控制点的输入误差。
MapInfo利用控制点进行数值变换，靠该变换来倾斜、移动和调整数字化对象，使之与控制点相符合。
栅格图像的配准实际上是利用最小二乘法原理实现由栅格图像坐标到实际地理坐标的转换，然后就可以在屏幕上以实际地理坐标对栅格内容进行跟踪数字化。

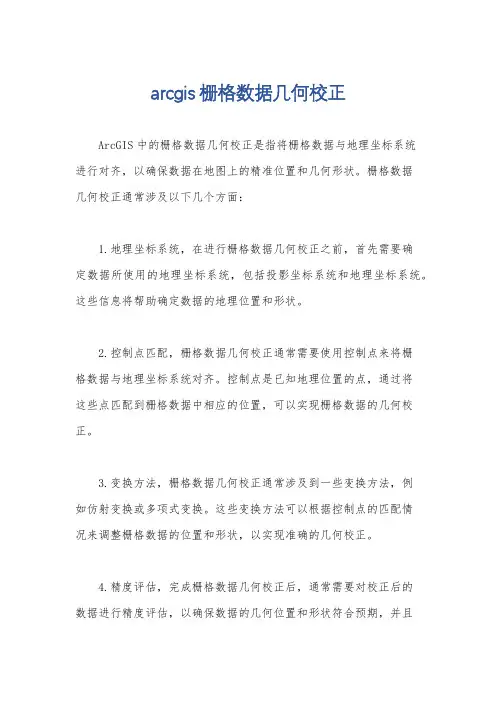

arcgis栅格数据几何校正
arcgis栅格数据几何校正
ArcGIS中的栅格数据几何校正是指将栅格数据与地理坐标系统
进行对齐，以确保数据在地图上的精准位置和几何形状。
栅格数据
几何校正通常涉及以下几个方面：
1.地理坐标系统，在进行栅格数据几何校正之前，首先需要确
定数据所使用的地理坐标系统，包括投影坐标系统和地理坐标系统。
这些信息将帮助确定数据的地理位置和形状。
2.控制点匹配，栅格数据几何校正通常需要使用控制点来将栅
格数据与地理坐标系统对齐。
控制点是已知地理位置的点，通过将
这些点匹配到栅格数据中相应的位置，可以实现栅格数据的几何校正。
3.变换方法，栅格数据几何校正通常涉及到一些变换方法，例
如仿射变换或多项式变换。
这些变换方法可以根据控制点的匹配情
况来调整栅格数据的位置和形状，以实现准确的几何校正。
4.精度评估，完成栅格数据几何校正后，通常需要对校正后的
数据进行精度评估，以确保数据的几何位置和形状符合预期，并且
与地理坐标系统对齐的准确性。
总的来说，栅格数据几何校正是通过匹配控制点和应用变换方法来将栅格数据与地理坐标系统对齐，从而确保数据在地图上的精准位置和几何形状。
这个过程需要仔细的数据处理和精度评估，以确保几何校正的准确性和可靠性。
如何处理测绘技术中的栅格图像处理问题
如何处理测绘技术中的栅格图像处理问题栅格图像处理是测绘技术中的重要环节之一。
随着技术的不断发展，栅格图像处理的应用范围也日益扩大。
在测绘领域，栅格图像处理主要用于地图制作、地理信息系统（GIS）分析、遥感影像解译等方面。
然而，栅格图像处理中存在许多问题需要我们注意和解决。
本文将重点讨论如何处理测绘技术中的栅格图像处理问题。
首先，我们需要关注栅格图像的质量问题。
栅格图像的质量直接影响到后续的数据分析和应用效果。
在处理栅格图像时，我们应该注意图像的清晰度、几何精度以及光谱信息等方面的问题。
为了确保图像质量，我们可以采用图像增强、去噪和辐射校正等方法。
图像增强可以提高图像的对比度和细节，使得图像更加清晰。
去噪可以消除图像中的噪声，提高图像的质量。
辐射校正可以消除光照条件对图像质量的影响，使得图像的光谱信息更加准确。
其次，栅格图像处理中还存在着数据处理和分析问题。
由于栅格图像的数据量庞大，如何高效地处理和分析图像数据成为一个亟待解决的问题。
在处理数据时，我们可以采用图像压缩和平行计算等技术，以减少数据存储和处理的时间和空间消耗。
在数据分析方面，我们可以利用遥感和地理信息系统等技术，对图像数据进行分类和提取。
通过建立合适的分类模型和分析方法，可以更好地挖掘图像数据中的信息，为后续的应用提供支持。
同时，栅格图像处理中还需要注意地理坐标和投影问题。
由于测绘技术通常涉及到地理空间数据，栅格图像处理中的地理坐标和投影问题必不可少。
在进行测绘数据处理时，我们需要确保图像数据的地理坐标与实际地理位置的一致性。
为了达到这一目的，我们可以采用大地坐标转换和投影变换等方法，将图像数据的坐标转换为实际地理坐标，并进行投影校正，保证图像数据的几何精度符合要求。
另外，栅格图像处理中还要考虑数据融合和更新问题。
随着测绘技术的不断发展，栅格图像的数据源越来越多样化。
为了获得更全面和准确的地理信息，我们需要将不同来源的图像数据进行融合。

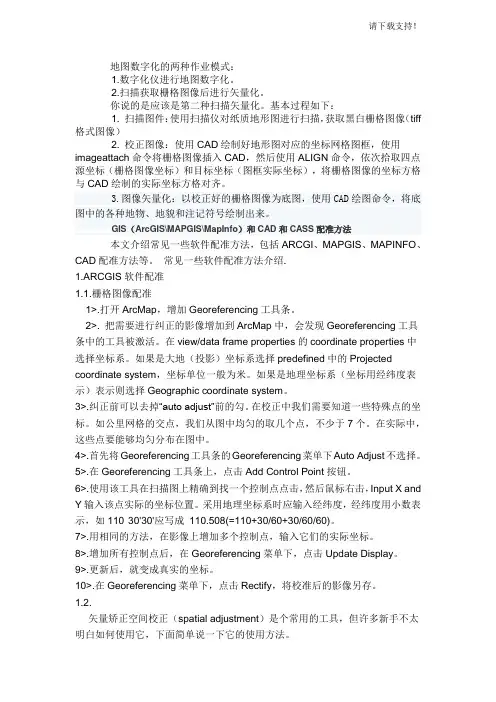

GIS和CAD和CASS配准方法
地图数字化的两种作业模式：1.数字化仪进行地图数字化。
2.扫描获取栅格图像后进行矢量化。
你说的是应该是第二种扫描矢量化。
基本过程如下：1. 扫描图件：使用扫描仪对纸质地形图进行扫描，获取黑白栅格图像（tiff 格式图像）2. 校正图像：使用CAD绘制好地形图对应的坐标网格图框，使用imageattach命令将栅格图像插入CAD，然后使用ALIGN命令，依次拾取四点源坐标（栅格图像坐标）和目标坐标（图框实际坐标），将栅格图像的坐标方格与CAD绘制的实际坐标方格对齐。
3.图像矢量化：以校正好的栅格图像为底图，使用CAD绘图命令，将底图中的各种地物、地貌和注记符号绘制出来。
GIS（ArcGIS\MAPGIS\MapInfo）和CAD和CASS配准方法本文介绍常见一些软件配准方法，包括ARCGI、MAPGIS、MAPINFO、CAD配准方法等。
常见一些软件配准方法介绍.1.ARCGIS软件配准1.1.栅格图像配准1>.打开ArcMap，增加Georeferencing工具条。
2>. 把需要进行纠正的影像增加到ArcMap中，会发现Georeferencing工具条中的工具被激活。
在view/data frame properties的coordinate properties中选择坐标系。
如果是大地（投影）坐标系选择predefined中的Projected coordinate system，坐标单位一般为米。
如果是地理坐标系（坐标用经纬度表示）表示则选择Geographic coordinate system。
3>.纠正前可以去掉“auto adjust”前的勾。
在校正中我们需要知道一些特殊点的坐标。
如公里网格的交点，我们从图中均匀的取几个点，不少于7个。
在实际中，这些点要能够均匀分布在图中。
4>.首先将Georeferencing工具条的Georeferencing菜单下Auto Adjust不选择。
ARCMAP配准和矢量化
一．影像校准所有图件扫描后都必须经过扫描纠正，对扫描后的栅格图进行检查，以确保矢量化工作顺利进行。
对影像的校准有很多方法,下面介绍一种常用方法。
1.打开ArcMap，增加Georeferncing工具条。
2.把需要进行纠正的影像增加到ArcMap中，会发现Georeferncing工具条中的工具被激活。
3.在校正中我们需要知道一些特殊点的坐标。
通过读图，我们知道坐标的点就是公里网格的交点，我们可以从图中均匀的取几个点。
一般在实际中，这些点应该能够均匀分布。
4.首先将Georeferncing工具条的Georeferncing菜单下Auto Adjust不选择。
5.在Georeferncing工具条上，点击Add Control Point按钮。
6.使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击输入该点实际的坐标位置.7.用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
8.增加所有控制点后，在Georeferencing菜单下，点击Update Display。
9.更新后，就变成真实的坐标。
10.在Georeferencing菜单下，点击Rectify，将校准后的影像另存。
二、图象二值化11.把图像重新symbolize，使用classify分成两种类型，如：0-126，126-255。
(补充：把图象二值化，否则不能进行数字化)在图象上鼠标右击，选取properties,在选symbolgy标签，在show中选classified，classes等于2。
12.在arcCatalog中新建shp文件（分几层建几个，有点、线、多边形、多点四种类型），将图象和SHP文件一起加入到ARCMAP中，对SHP文件进行编辑，此时可以激活arcscan，进行矢量化。
13.arcScan 是arcmap工具组件之一。
在使用arcscan之前，必须在tools工具条下的extension（扩展）选项中将arcscan标记为可用!然后再将arcscan工具在tools栏的custom中将arcscan工具打开。
[资料]zmp转换软件应用说明
![[资料]zmp转换软件应用说明](https://img.taocdn.com/s3/m/72e0139903d276a20029bd64783e0912a2167cba.png)
底图的配准、转换与导入（一）、Hi-Q Tools软件中图像配准图像配准是将栅格图像导入到手持机中显示的必要前提工作，只有包含了坐标信息的栅格图像才是有意义的图像，才可以用作测量参照。
栅格图像的配准是将栅格图像的像素坐标与地理实际坐标相互配对，计算出转换参数。
在进行栅格图像的配准时，配准的控制点必须在三个以上，且是分布均匀，涵盖整个栅格图像范围。
1.1 打开Hi－Q Tools软件点击“图像配准”按钮，来到图像配准的界面，如下图1－1所示。
图1－11.2 程序界面该界面中共有4部分组成：①影像图界面、②配准控制点列表、③图像放大镜、④控制按扭。
（如图1-2所示）(图1-2:图像配准界面)①影像图界面②配准控制点列表③图像放大镜④控制按扭1.3 打开待配准图像单击控制按扭区域的“打开”按扭，在弹出的文件打开对话框中选择打开相关的栅格图像即可；1.4 选择并输入配准控制点坐标通过右角的图像放大面板中观察鼠标所在区域范围内的放大图像（如图1-3所示）(图1-3a:放大面板) (图1-3b:鼠标放在放大面板右边的1/5处将显示放大系数调整滑块)若要调整放大板的图像放大显示，可以调整图4-2b所示的滑块或者按键盘上的“PageUp”放大两倍及“PageDown”缩小两倍。
将鼠标移动到配准控制点上，若难以通过控制鼠标移动来精确地移动到控制点上方，可能过按键盘上的“”←、↑、→、↓”方向键地行一个像素的微调移动，到达控制点时，可以通过单击鼠标左键或按下键盘上的“Enter”键，在弹出的控制点坐标输入对话框中进行控制点坐标的录入（如图1-4所示）。
(图1-4:控制点坐标输入对话框)最后单击“确定”按扭完成该控制点的坐标录入，在图像上该控制点上将出现一个红色的十字与点的名称，并且在下方的“控制点列表”中列出该控制点的信息（如图1-2中的①和②所示）。
1.5 修改配准坐标若要修改或删除已录入的控制点，可在“控制点列表”中点击选择需要修改或删除的控制点，然后按右下角上的“删除”按扭进行删除或按“编辑”按扭进行修改，若是修改控制点，则会弹出图1-4所示的对话框，然后可直接进行修改确定即可。
MapInfo简易操作流程
MapInfo简易操作流程MapInfo简易操作流程地图数据数字化采集需解决的⼏个问题：1、地图投影与栅格图像配准；2、图层（表）的管理；3、地图要素采集（点、线、⾯、注记的采集）与编辑；4、数据输出与格式转换。
⽬标：1、掌握地图扫描⽮量化的基本原理、⽅法和步骤。
2、熟悉MapInfo主要绘图和编辑⼯具的使⽤。
3、掌握表的相关操作。
要求：注意将采集数据及时进⾏保存。
⼀、地图投影与栅格图像配准在产⽣⽮量地图之前必须配准栅格地图，以便使MapInfo在显⽰每⼀层⽮量图像时能准确定位，并完成地理计算。
1）选择“⽂件＞打开表”，从“⽂件类型”下拉列表中选择“栅格图像”。
2）选中要打开的栅格图像⽂件并选择“打开”。
MapInfo显⽰“图像配准”对话框“你想简单地显⽰未配准的图像，或配准它使它具有地理坐标？”，选择“配准”，该栅格图像的⼀个预览出现在对话框的下半段。
3）通过选择“投影”按钮并完成“选择投影”对话框来设定该图像的地图投影。
如果通过扫描纸张地图创建栅格图像，该纸张地图应包含所⽤的地图投影信息。
如果不能确定地图投影，使⽤缺省地图投影（经/纬度）。
4）把⿏标移到对话框下半段的预览图像上，并移到⼀个已知地图坐标的点，再单击按钮。
MapInfo显⽰“增加控制点”对话框。
5）通过输⼊对应于在地图图像上单击位置的地图坐标，完成“增加控制点”对话框。
选择“确定”。
6）重复步骤4）和5），直到输⼊最少四个控制点。
在X坐标输⼊经度，在Y坐标上输⼊纬度。
⼆、图层（表）的管理根据本次任务的需要，分别建⽴市级居民地、县级居民地、乡镇居民地、村级居民地、铁路、⾼速公路、规划⾼速、国道、省道、县道、省界、市界、县界、乡镇界、河流、沟渠、注记等图层（表）。
以上未列出的其他要素可视重要性进⾏采集。
每⼀个图层的表结构都包含两个字段：代码字符型（10）；名称字符型（20）。
1、新建表⾸先需要创建新的⽂件来放置地图对象。
1）选择“⽂件＞新建表”，弹出“新建表对话框”。
栅格影像配准方法
栅格影像配准方法1.1.栅格图像配准打开，增加工具条。
把需要进行纠正的影像增加到中，会发现工具条中的工具被激活。
在的中选择坐标系。
如果是大地（投影）坐标系选择中的，坐标单位一般为米。
如果是地理坐标系（坐标用经纬度表示）表示则选择。
纠正前可以去掉前的勾。
在校正中我们需要知道一些特殊点的坐标。
如公里网格的交点，我们从图中均匀的取几个点，不少于个。
在实际中，这些点要能够均匀分布在图中。
首先将工具条的菜单下不选择。
在工具条上，点击按钮。
使用该工具在扫描图上精确到找一个控制点点击，然后鼠标右击，输入该点实际的坐标位置。
采用地理坐标系时应输入经纬度，经纬度用小数表示，如应写成。
用相同的方法，在影像上增加多个控制点，输入它们的实际坐标。
增加所有控制点后，在菜单下，点击。
更新后，就变成真实的坐标。
在菜单下，点击，将校准后的影像另存。
1.2.矢量矫正空间校正（）是个常用的工具，但许多新手不太明白如何使用它，下面简单说一下它的使用方法。
、将已经具有坐标系的要素类和需要校正的要素类加进中，调出工具条，开始编辑。
、在工具条菜单里设置要校正的数据，把要校正的要素类打钩、设置校正方法每种校正方法的适用范围和区别可看帮助文件。
仿射变换是最常用的方法，建议新手使用。
、设置结合环境，以便准确地建立校正连接、点置换连接工具、点击被校正要素上的某点，然后点基准要素上的对应点，这样就建立了一个置换链接，起点是被校正要素上的某点，终点是基准要素上的对应点。
用同样的方法建立足够的链接。
理论上有三个置换链接就能做仿射变换，但实际上一般是是不够用的。
实际使用中要尽量多建几个链接，尤其是在拐点等特殊点上，而且要均匀分布。
、点工具条菜单下的当你熟悉整个过程后，可以试试其他几种变换（相似、投影、橡皮拉伸等）。
上面的方法是将一个没有坐标系的要素类校正到一个有坐标系的要素类，简单说是图对图校正。
如果只有一个没有坐标系的要素类，但知道它上面关键点的真实坐标，上面的、、步用下面方法代替：、读出原图上关键点的屏幕坐标，找到和它对应的真实坐标、建立连接链接文件，格式为文本文件，第一列是关键点的屏幕坐标，第二列是关键点的屏幕坐标，第三列是关键点真实的坐标，第四列是关键点真实的坐标，中间用空格分开，每个关键点一行。
