导线型号与线径对照表

导线型号与线径对照表

AWG电流线径对照表

线规 SWG BWG BG AWG 号码 英寸 毫米 英寸 毫米 英寸 毫米 英寸 毫米 7/0 6/0 5/0 4/0 3/0 2/0 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 0.500 0.464 0.432 0.400 0.372 0.348 0.324 0.300 0.276 0.252 0.232 0.212 0.192 0.176 0.160 0.144 0.128 0.116 0.104 0.092 0.080 0.072 0.064 0.056 0.048 0.040 0.036 0.032 0.0280 0.0240 0.0220 0.0200 0.0180 12.700 11.786 10.973 10.160 9.449 8.839 8.230 7.620 7.010 6.401 5.893 5.385 4.877 4.470 4.046 3.658 3.251 2.946 2.642 2.337 2.032 1.829 1.626 1.422 1.219 1.016 0.914 0.813 0.711 0.610 0.559 0.508 0.457 -- -- 0.500 0.454 0.425 0.330 0.340 0.300 0.284 0.259 0.238 0.220 0.203 0.180 0.165 0.148 0.134 0.120 0.109 0.095 0.083 0.072 0.065 0.058 0.049 0.042 0.035 0.032 0.028 0.025 0.022 0.020 0.018 -- -- 12.700 11.532 10.795 9.652 8.639 7.620 7.214 6.579 6.045 5.588 5.156 4.572 4.191 3.759 3.404 3.048 2.769 2.413 2.108 1.829 1.651 1.473 1.245 1.067 0.839 0.813 0.711 0.635 0.559 0.508 0.457 0.6666 0.6250 0.5883 0.5416 0.5000 0.1152 0.3954 0.3532 0.3147 0.2804 0.2500 0.2225 0.1981 0.1764 0.1570 0.1398 0.1250 0.1313 0.0991 0.0882 0.0785 0.0699 0.0625 0.0556 0.0495 0.0440 0.0392 0.0349 0.031250.027820.024760.022040.0196116.932 15.875 14.943 13.757 12.700 11.308 10.069 8.971 7.993 7.122 6.350 5.652 5.032 4.481 3.988 3.551 3.175 2.827 2.517 2.240 1.994 1.775 1.588 1.412 1.257 1.118 0.996 0.887 0.794 0.707 0.629 0.560 0.498 -- 0.5800 0.5165 0.4600 0.4096 0.3648 0.3249 0.2893 0.2576 0.2294 0.2043 0.1819 0.1620 0.1443 0.1285 0.1144 0.1019 0.0907 0。0808 0.0720 0.0648 0.0571 0.0508 0.0453 0.0403 0.0359 0.0320 0.0285 0.025350.020100.017900.015940.01420 -- 14.732 13.119 11.684 10.404 9.266 8.252 7.348 6.544 5.827 5.189 4.621 4.115 3.665 3.264 2.906 2.588 2.305 2.053 1.828 1.628 1.450 1.291 1.150 1.024 0.912 0.812 0.723 0.644 0.573 0.511 0.455 0.405 常用线规号码与线径对照表

线径和电流的关系

线径和电流的关系 导线截面积与电流的关系 一般铜线安全计算方法是: 平方毫米铜电源线的安全载流量--28A。 4平方毫米铜电源线的安全载流量--35A 。 6平方毫米铜电源线的安全载流量--48A 。 10平方毫米铜电源线的安全载流量--65A。 16平方毫米铜电源线的安全载流量--91A 。 25平方毫米铜电源线的安全载流量--120A。 如果是铝线,线径要取铜线的倍。 如果铜线电流小于28A,按每平方毫米10A来取肯定安全。 如果铜线电流大于120A,按每平方毫米5A来取。 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定: 十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。 另外如果按室内记住电线6平方毫米以下的铜线,每平方电流不超过10A就是安全的,从这个角度讲,你可以选择平方的铜线或平方的铝线。 10米内,导线电流密度6A/平方毫米比较合适,10-50米,3A/平方毫米,50-200米,2A/平方毫米,500米以上要小于1A/平方毫米。从这个角度,如果不是很远的情况下,你可以选择4平方铜线或者6平方铝线。 如果真是距离150米供电(不说是不是高楼),一定采用4平方的铜线。 导线的阻抗与其长度成正比,与其线径成反比。请在使用电源时,特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 下面是铜线在不同温度下的线径和所能承受的最大电流表格。 导线的阻抗与其长度成正比与线径成反比,请在使用电源时, 需特别注意 输入与输出导线的线径问题,以防止因电流太大引起过热, 而造成意外,下列 表格为导线在不同温度下的线径与电流规格 表。(请注意:线

AWG_标准线径对照表

AWG 标准线径对照表 线径的粗细是以号数(xxAWG)来表示的,数目越小表示线径愈粗,所能承载的电流就越大,反之则线径越细,耐电流量越小。例如说:12号的耐电流量是20安培,最大承受功率是2200瓦,而18号线的耐电流量则是7安培,最大承受功率是770瓦。 为什么AWG号数越小直径反而越大如这么解释你就会明白,固定的截面积下能塞相同的AWG线的数量,如11#AWG号数可塞11根而15#AWG号数可塞15根,自然的15#AWG的单位线径就较小。 美规线径值单一导体或群导体【各正值或负值】的线径值(Gauge)是以圆或平方厘米(mm2) 量测而得,平方厘米不常用在量测线径值,由于牵涉到不正确,因一般大部份的导体形体,包含长方形及其他怪异形状。因此我们拿全部的量测以圆平方厘米(c/m)为参考值 群导体计算的方法或公式: 加上单一导体的线径值总和,并比较上表求得。如果值落入两者之间,取比较少的值。 40股群导体线的线径值为,如每一芯为24 Guage = 40 x 405 c/m = 16,200 c/m = 9 AWG(得出值落入12960c/m和16440c/m之间) 快速求得线径值的方法: 两条(AWG)相加时,该单一线径值减3. ex. 2 x 18 AWG = (18-3=) 15 AWG 三条(AWG)相加时,该单一线径值减5. ex. 3 x 24 AWG = (24-5=) 19 AWG 四条(AWG)相加时,该单一线径值减6. ex. 4 x 10 AWG = (10-6=) 04 AWG 请记得“快速求得线径值的方法” 一些案例也许边际会不正确,只采用此方式为大原则 AWG 标准线径规格对照表

电线截面积电流对照表

电线截面积电流对照表 组织撰稿:约克老师 电缆直径和电缆流过电流计算以及对照表(全)一、综述 铜芯线的压降与其电阻有关。 其电阻计算公式: 20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω) 75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω) 其压降计算公式(按欧姆定律):V=R×A 线损是与其使用的压降、电流有关。 其线损计算公式:P=V×A P-线损功率(瓦特)V-压降值(伏特)A-线电流(安培) 二、铜芯线电源电流计算法 1平方毫米铜电源线的安全载流量--17A。 1.5平方毫米铜电源线的安全载流量--21A。 2.5平方毫米铜电源线的安全载流量--28A。 4平方毫米铜电源线的安全载流量--35A。 6平方毫米铜电源线的安全载流量--48A。 10平方毫米铜电源线的安全载流量--65A。 16平方毫米铜电源线的安全载流量--91A。 25平方毫米铜电源线的安全载流量--120A。 单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。 三、铜芯线与铝芯线的电流对比法 2.5平方毫米铜芯线等于4平方毫米铝芯线 4平方毫米铜芯线等于6平方毫米铝芯线 6平方毫米铜芯线等于10平方毫米铝芯线 <10平方毫米以下乘以五> 即:2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400千瓦; 4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600千瓦; 6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000千瓦 土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米 就是横截面积(平方毫米)

电缆载流量根据铜芯/铝芯不同,铜芯你用2.5(平方毫米)就可以了,其标准: 0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/40 0... 还有非我国标准如:2.0 铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A 二点五下乘以九,往上减一顺号走。 三十五乘三点五,双双成组减点五。 条件有变加折算,高温九折铜升级。 穿管根数二三四,八七六折满载流。 “二点五下乘以九,往上减一顺号走”说的是2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5mm’导线,载流量为2.5×9=22.5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五,双双成组减点五”,说的是35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。从50mm’及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。即50、70mm’导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依次类推。 “条件有变加折算,高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量,可按25mm2铝线计算。 2.5平方毫米铜电源线的安全载流量--28A。 4平方毫米铜电源线的安全载流量--35A。 6平方毫米铜电源线的安全载流量--48A。 10平方毫米铜电源线的安全载流量--65A。 16平方毫米铜电源线的安全载流量--91A。 25平方毫米铜电源线的安全载流量--120A。 如果是铝线,线径要取铜线的1.5-2倍。 如果铜线电流小于28A,按每平方毫米10A来取肯定安全。 如果铜线电流大于120A,按每平方毫米5A来取。 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定: 十下五,百上二, 二五三五四三界, 柒拾玖五两倍半, 铜线升级算。

导线线径与电流规格表

导线线径和电流的关系 一.导线型号规格 B系列归类属于布电线,所以开头用B,电压:300/500V V就是PVC聚氯乙烯,也就是(塑料) L就是铝芯的代码 R就是(软)的意思,要做到软,就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 以上电线结构:导体+绝缘 拿2.5mm2为例: BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mm RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软,还是2.5是49根0.25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套 另外:我们最常用的“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就是2根BV线,在+一层白色的护套 二.不同温度下的线径和所能承受的最大电流表格 导线的阻抗与其长度成正比与线径成反比,请在使用电源时,需特别注意,输入与输出导线的线径问题,以防止因电流太大引起过热,而造成意外,下列表格为导线在不同温度下的线径与电流规格表。(请注意:线材规格请依下列表格,方能正常使用)

导线线径一般按如下公式计算: 铜线:S= IL / 54.4*U` 铝线:S= IL / 34*U` 式中:I——导线中通过的最大电流(A) L——导线的长度(M) U`——充许的电源降(V) S——导线的截面积(MM2) 说明: 1、U`电压降可由整个系统中所用的设备(如探测器)范围分给系统供电用的电源电压额定值综合起来考虑选用。 2、计算出来的截面积往上靠.绝缘导线载流量估算铝芯绝缘导线载流导线截面积与电流的关系 三.一般铜线安全计算方法 2.5平方毫米铜电源线的安全载流量--28A。 4平方毫米铜电源线的安全载流量--35A 。 6平方毫米铜电源线的安全载流量--48A 。 10平方毫米铜电源线的安全载流量--65A。 16平方毫米铜电源线的安全载流量--91A 。

线径电流对照表

线径电流对照表 线径与电流的关系2009-10-2221:141.绝缘导线芯线最小截面要求可以通过下面的顺口溜快速求得:(单位:平方毫米) 【顺口溜】:十下五、百上二,五十三四上下分,埋地套管七五折。 【意思解释】:根据绝缘导线所要求通过的总电流,当总电流为10A以下时,导线每平方毫米的截面面积可通过5A电流,100A以上则每平方毫米截面只可通过2A电流,10~50A之间每平方毫米可通过4A电流,50~100安之间每平方毫米可通过3A电流,按照这样计算后,若属于埋地或套管敷设时则可通过的电流值应乘于0.75。 上述给的计算方法得到的是每平方毫米允许通过的电流数。实际具体导线截面的选择应该是:首先确定用电设备所需要的电流(包括额定电流和适当的余量,就如二楼朋友所说的),然后根据所需电流数值对照顺口溜中的电流范围,再将所需电流数值处属于该范围的“每平方毫米允许通过的电流数”就可得到应该选择的导线截面了。 例如:某用电设备的额定电流为20A,考虑到留有一定的余量,确定所需要的电流为22A。然后,查找22A电流在上述顺口溜中的电流范围属于10~50A之间,其每平方毫米可通过电流为4A。最后将22A除4A,得到所应该选择的导线截面S为: S=22/4=5.5(平方毫米),根据这个数值,可以选择对应截面的导线,若计算出来的截面积不在导线截面规格系列中,可以选择略大的导线截面。 2. 导线的阻抗与其长度成正比与线径成反比,请在使用电源时,需特别注意 输入与输出导线的线径问题,以防止因电流太大引起过热,而造成意外,下列 表格为导线在不同温度下的线径与电流规格表。(请注意:线材规格请依下列表格,方能正常使用) 线径(大约值)铜线温度 60℃75℃85℃90℃ 2.5mm2202025 25 4mm2252530 30 6mm2303540 40 8mm2405055

导线截面与线径对照表

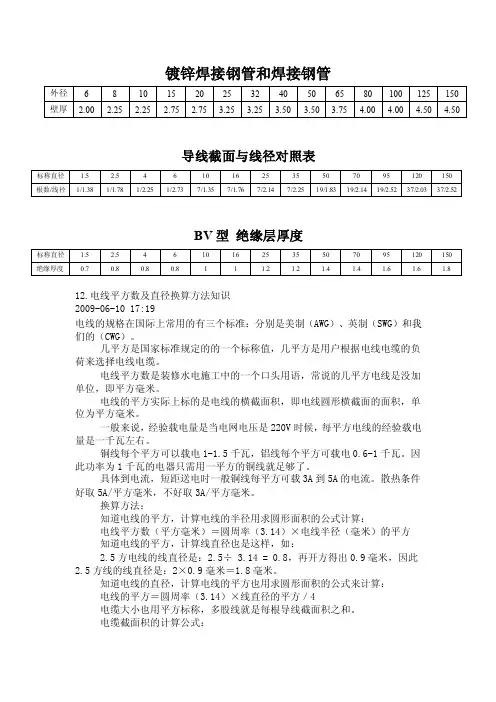

镀锌焊接钢管和焊接钢管 导线截面与线径对照表 BV型绝缘层厚度 12.电线平方数及直径换算方法知识 2009-06-10 17:19 电线的规格在国际上常用的有三个标准:分别是美制(AWG)、英制(SWG)和我们的(CWG)。 几平方是国家标准规定的的一个标称值,几平方是用户根据电线电缆的负荷来选择电线电缆。 电线平方数是装修水电施工中的一个口头用语,常说的几平方电线是没加单位,即平方毫米。 电线的平方实际上标的是电线的横截面积,即电线圆形横截面的面积,单位为平方毫米。 一般来说,经验载电量是当电网电压是220V时候,每平方电线的经验载电量是一千瓦左右。 铜线每个平方可以载电1-1.5千瓦,铝线每个平方可载电0.6-1千瓦。因此功率为1千瓦的电器只需用一平方的铜线就足够了。 具体到电流,短距送电时一般铜线每平方可载3A到5A的电流。散热条件好取5A/平方毫米,不好取3A/平方毫米。 换算方法: 知道电线的平方,计算电线的半径用求圆形面积的公式计算: 电线平方数(平方毫米)=圆周率(3.14)×电线半径(毫米)的平方 知道电线的平方,计算线直径也是这样,如: 2.5方电线的线直径是:2.5÷ 3.14 = 0.8,再开方得出0.9毫米,因此2.5方线的线直径是:2×0.9毫米=1.8毫米。 知道电线的直径,计算电线的平方也用求圆形面积的公式来计算: 电线的平方=圆周率(3.14)×线直径的平方/4 电缆大小也用平方标称,多股线就是每根导线截面积之和。 电缆截面积的计算公式:

0.7854 ×电线半径(毫米)的平方×股数 如48股(每股电线半径0.2毫米)1.5平方的线: 0.785 ×(0.2 × 0.2)× 48 = 1.5平方 (国标1.5平方导体直径1.38 BV 塑铜线 ## BLV 塑铝线) (国标2.5平方导体直径1.78 BV 塑铜线 ## BLV 塑铝线) (国标4平方导体直径2.25 BV 塑铜线 ## BLV 塑铝线) (国标6平方导体直径2.76 BV 塑铜线 ## BLV 塑铝线) (国标10平方导体直径1.33*7 BV 塑铜线 ## BLV 塑铝线) (国标16平方导体直径170*7 BV 塑铜线 ## BLV 塑铝线) (国标25平方导体直径210*7 BV 塑铜线 ## BLV 塑铝线) (国标35平方导体直径250*7 BV 塑铜线 ## BLV 塑铝线) (国标50平方导体直径178*19 BV 塑铜线 ## BLV 塑铝线) (国标70平方导体直径210*19 BV 塑铜线 ## BLV 塑铝线) (国标95平方导体直径250*19BV 塑铜线 ## BLV 塑铝线) 25℃时铜线的载流量是 1mm 15A 1.5 18A 2.5 26A 4 38A 6 44A 10 68A 16 80A 25 109A 35 125A 50 163A 70 202A 95 243A 120 285A 150 320A 2008-3-6 来源:HYA|电话电缆|HY A23|市话电缆|矿用控制电缆|矿用电话电缆|天津市电缆

电缆直径和电缆流过电流计算以及对照表

1、综述 铜芯线的压降与其电阻有关,其电阻计算公式: 20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω) 75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω) 其压降计算公式(按欧姆定律):V=R×A 线损是与其使用的压降、电流有关。 其线损计算公式:P=V×A P-线损功率(瓦特) V-压降值(伏特) A-线电流(安培) 2、铜芯线电源线电流计算法 1平方毫米铜电源线的安全载流量--17A。 1.5平方毫米铜电源线的安全载流量--21A。 2.5平方毫米铜电源线的安全载流量--28A。 4平方毫米铜电源线的安全载流量--35A 6平方毫米铜电源线的安全载流量--48A 10平方毫米铜电源线的安全载流量--65A。 16平方毫米铜电源线的安全载流量--91A 25平方毫米铜电源线的安全载流量--120A。 单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。 3、铜芯线与铝芯线的电流对比法 2.5平方毫米铜芯线等于4平方毫米铝芯线 4平方毫米铜芯线等于6平方毫米铝芯线 6平方毫米铜芯线等于10平方毫米铝芯线 <10平方毫米以下乘以五> 即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦; 4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦; 6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦 土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米

就是横截面积(平方毫米) 电缆载流量根据铜芯/铝芯不同,铜芯你用 2.5(平方毫米)就可以了其标准: 0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400... 还有非我国标准如:2.0 铝芯1平方最大载流量9A,铜芯1平方最大载流量13.5A 二点五下乘以九,往上减一顺号走。 三十五乘三点五,双双成组减点五。 条件有变加折算,高温九折铜升级。 穿管根数二三四,八七六折满载流。 1、“二点五下乘以九,往上减一顺号走”说的是: 2.5mm’及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如 2.5mm’导线,载流量为2.5×9=22.5(A)。从4mm’及以上导线的载流量和 截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。 2、“三十五乘三点五,双双成组减点五”,说的是: 35mm”的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。从50mm’ 及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组, 倍数依次减0.5。即50、70mm’导线的载流量为截面数的3倍;95、120mm” 导线载流量是其截面积数的2.5倍,依次类推。 3、“条件有变加折算,高温九折铜升级”。 上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线 明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规 格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如 16mm’铜线的载流量,可按25mm2铝线计算。 2.5平方毫米铜电源线的安全载流量--28A。 4平方毫米铜电源线的安全载流量--35A 。 6平方毫米铜电源线的安全载流量--48A 。 10平方毫米铜电源线的安全载流量--65A。 16平方毫米铜电源线的安全载流量--91A 。 25平方毫米铜电源线的安全载流量--120A。

导线截面积的选择

导线截面积的选择 导线面积与电流的关系,选择多少平方的导线? 电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关.具体能通过多大的电流,一般<<电工手册>>中都可查到.运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度) 导线的安全载流量跟它的材质有关,你要知道精确就必须查表。如果大概的话可以这们估算:铜导线,10平方以下的6-7A/平方。 10到20平方 4-5A/平方。 20到50平方 3-4A/平方. 50平方到350平方1-2A/平方如果把各种材料制成长1米、横截面积1平方毫米的导线,在20℃时测量它们的电阻(称为这种材料的电阻率)并进行比较,则银的电阻率最小,其次是按铜、铝、钨、铁、锰铜、镍铬合金的顺序,电阻率依次增大。铝导线的电阻率是铜导线的1.5倍多,它的电阻率p=0.0294Ωmm2/m,铜的电阻率p=0.01851 Ω?mm2/m,电阻率随温度变化会有一些差异。导线截面积与电流的关系一般铜线安全计算方法是: 2.5平方毫米铜电源线的安全载流量--28A。 4平方毫米铜电源线的安全载流量--35A 。 6平方毫米铜电源线的安全载流量--48A 。 10平方毫米铜电源线的安全载流量--65A。 16平方毫米铜电源线的安全载流量--91A 。 25平方毫米铜电源线的安全载流量--120A。如果是铝线,线径要取铜线的1.5-2倍。如果铜线电流小于28A,按每平方毫米10A来取肯定安全。如果铜线电流大于120A,按每平方毫米

5A来取。导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定:十下五,百上二, 二五三五四三界,柒拾玖五两倍半,铜线升级算. 给你解释一下,就是10平方一下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2, 二十五平方以下的乘以4, 三十五平方以上的乘以3, 柒拾和95平方都乘以2.5,这么几句口诀应该很好记吧, 说明:只能作为估算,不是很准确。另外如果按室内记住电线6平方毫米以下的铜线,每平方电流不超过10A就是安全的,从这个角度讲,你可以选择1.5平方的铜线或2.5平方的铝线。 10米内,导线电流密度6A/平方毫米比较合适,10-50米,3A/平方毫米,50-200米,2A/平方毫米,500米以上要小于1A/平方毫米。从这个角度,如果不是很远的情况下,你可以选择4平方铜线或者6平方铝线。如果真是距离150米供电(不说是不是高楼),一定采用4平方的铜线。导线的阻抗与其长度成正比,与其线径成反比。请在使用电源时,特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而造成事故。下面是铜线在不同温度下的线径和所能承受的最大电流表格。

导线线径与电流规格表

导线线径与电流规格表

————————————————————————————————作者:————————————————————————————————日期:

导线截面积和电流的关系 一. 导线型号规格 B系列归类属于布电线,所以开头用B,电压:300/500V。(布局在墙上不动的线)V就是PVC——聚氯乙烯塑料 L就是铝芯的代码 R就是(软)的意思,要做到软,就是增加导体根数 BV ——铜芯聚氯乙烯绝缘电线 BLV ——铝芯聚氯乙烯绝缘电线 BVR ——铜芯聚氯乙烯绝缘软电线 以上电线结构:导体+绝缘 拿2.5mm2为例: BV的内芯线是1根直径1.78mm单芯铜线或由7根0.68mm的多芯铜丝组成 BLV的内芯是1根直径1.78mm单芯铜线 BVR的内芯是19根直径0.41mm的多芯铜丝 RV ——铜芯聚氯乙烯绝缘连接软电线 (它比BVR更软,比如2.5mm2的电线内芯是由49根0.25mm直径的铜丝组成)RVV——铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线,(它比RV多了一层塑料护套) 另外:我们家庭中最常用的“护套线” BVVB ——铜芯聚氯乙烯绝缘加上白色聚氯乙烯扁型外层护套 (就是2根BV线,再加一层白色的塑料护套)

二.不同温度下的导线截面积所能承受的最大电流表格 截面积(大约值) 铜线温度 60 ℃75 ℃85 ℃90 ℃ 电流(A) 2.5 mm220 20 25 25 4 mm22 5 25 30 30 6 mm230 35 40 40 8 mm240 50 55 55 14 mm255 65 70 75 22 mm270 85 95 95 30 mm285 100 110 110 38 mm295 115 125 130 50 mm2110 130 145 150 60 mm2125 150 165 170 70 mm2145 175 190 195 80 mm2165 200 215 225 100 mm2195 230 250 260 导线截面积一般按如下公式计算: 铜线:S = (I *L)/ (54.4 *△U) 铝线:S = (I *L )/ (34 * △U)式中:I ——导线中通过的最大电流(A) L ——导线的长度(M) △U ——充许的电压降(V) S ——导线的截面积(MM2)

电缆直径和电线截面积电流对照表

电缆直径和电线截面积电流对照表 1、综述 铜芯线的压降与其电阻有关,其电阻计算公式: 20℃时:17.5÷截面积(平方毫米)=每千米电阻值(Ω) 75℃时:21.7÷截面积(平方毫米)=每千米电阻值(Ω) 其压降计算公式(按欧姆定律):V=R×A 线损是与其使用的压降、电流有关。 其线损计算公式:P=V×A P-线损功率(瓦特) V-压降值(伏特) A-线电流(安培) 2、铜芯线电源线电流计算法 1平方毫米铜电源线的安全载流量--17A。 1.5平方毫米铜电源线的安全载流量--21A。 2.5平方毫米铜电源线的安全载流量--28A。 4平方毫米铜电源线的安全载流量--35A 6平方毫米铜电源线的安全载流量--48A 10平方毫米铜电源线的安全载流量--65A。 16平方毫米铜电源线的安全载流量--91A 25平方毫米铜电源线的安全载流量--120A。 单相负荷按每千瓦4.5A(COS&=1),计算出电流后再选导线。 3、铜芯线与铝芯线的电流对比法 2.5平方毫米铜芯线等于4平方毫米铝芯线 4平方毫米铜芯线等于6平方毫米铝芯线 6平方毫米铜芯线等于10平方毫米铝芯线 <10平方毫米以下乘以五> 即: 2.5平方毫米铜芯线=<4平方毫米铝芯线×5>20安培=4400 瓦; 4平方毫米铜芯线=<6平方毫米铝芯线×5>30安培=6600 瓦; 6平方毫米铜芯线=<10平方毫米铝芯线×5>50安培=11000 瓦 土方法是铜芯线1个平方1KW,铝芯2个平方1KW.单位是平方毫米 就是横截面积(平方毫米) 电缆载流量根据铜芯/铝芯不同,铜芯你用2.5(平方毫米)就可以了其标准: 0.75/1.0/1.5/2.5/4/6/10/16/25/35/50/70/95/120/150/185/240/300/400...

线径电流对照表

一般铜线安全计算方法是: 2.5平方毫米铜电源线的安全载流量--28A。 4平方毫米铜电源线的安全载流量--35A 。 6平方毫米铜电源线的安全载流量--48A 。 10平方毫米铜电源线的安全载流量--65A。 16平方毫米铜电源线的安全载流量--91A 。 25平方毫米铜电源线的安全载流量--120A。 如果是铝线,线径要取铜线的1.5-2倍。 如果铜线电流小于28A,按每平方毫米10A来取肯定安全。 如果铜线电流大于120A,按每平方毫米5A来取。 绝缘导线载流量估算如下: 绝缘导线载流量估算 铝芯绝缘导线载流量与截面的倍数关系 导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀:二点五下乘以九,往上减一顺号走。三十五乘三点五,双双成组减点五。条件有变加折算,高温九折铜升级。穿管根数二三四,八七六折满载流。说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得。由表5-3可以看出:倍数随截面的增大而减小。“二点五下乘

以九,往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5mm2导线,载流量为2.5×9=22.5(A)。从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。“三十五乘三点五,双双成组减点五”,说的是35mm2的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。从50mm2及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。即50、70mm2导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依此类推。“条件有变加折算,高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm2铜线的载流量,可按25mm2铝线计算。

电流线径对照表

一般合格产品1平方毫米的铜线能载6-8安培电流,一般不超过6安培比较安全。 在日常生活中,许多电源线都是2.5mm2。这意味着直线的垂直横截面为2.5平方毫米。通常可以承受15安培乘以220伏电压,可以连接到3.3千瓦。 GB 4706.1-1992/1998中规定的导线负载电流值。 扩展数据 1当导体中存在交变电流或交变电磁场时,导体内部的电流分布不均匀,即电流集中在导体表面的薄层上,且越靠近导体表面。 2电流密度越高,导体内部的实际电流越小。结果,导体的电阻增大,功率损耗也增大。 三。两根导线的直径不同,载流能力也不同,可能会因负载需求大而产生大电流,烧毁连接点。 工作温度为30℃,长期在90%负荷下载流量如下: 1.5毫米2-18a

2.5mm2-26a 4平方毫米-38安 6平方毫米-47A 10平方毫米-66A 16平方毫米-92a 25mm2-120a 15035毫米 不同线径(小于1mm)铜线的载流容量表s=I/J,J=I/s,I=JS,s=截面积,J=电流密度,I=电流互感器:J=2.5,输电线路:J=5或以上 铜线在不同温度下的直径及其所能承受的最大电流2008-04-28 06:22 p.m.铜线的安全载流量计算方法如下: 2.5mm2铜电源线安全载流量28a,4mm2铜电源线安全载流量35A,6平方毫米铜电源线安全载流量48A,10平方毫米铜电源线安全载流量65A,16mm2安全载流量91A

铜电源线。25平方毫米铜电源线-120a的安全载流能力,如果是铝线,线径应是铜线的1.5-2倍。 110p空调,你想问他电流有多大或者电源线有多少。2一台10便士的空调是一台或三台,一台10便士,多台10便士。第一种:根据目前空调能效比,10p空调(三项)功率约为8-9kw,额定电流约为14a,一般推荐采用10mm2电缆,但也可采用6mm2国标电线。 对于多台机器,建议使用220mm电压和10mm2电源线 加载0.5和0.75平方线 0.5和0.75平方线荷载: 0.5平方线表示该线的横截面积为0.5平方毫米,0.75平方线的横截面积为0.75平方毫米。它自身的负载是允许流动的最大电流。铜线的推荐通过电流额定值为每平方毫米6A,因此220伏电源电压、0.5平方线和0.75平方线分别能承受660w和990w的负载。铜导线的安全载流能力一般根据最高允许温度、冷却条件和敷设条件来确定。导体

导线线径与电流规格表

导线截面积和电流的关系 一. 导线型号规格 B系列归类属于布电线,所以开头用B,电压:300/500V。(布局在墙上不动的线)V就是PVC——聚氯乙烯塑料 L就是铝芯的代码 R就是(软)的意思,要做到软,就是增加导体根数 BV ——铜芯聚氯乙烯绝缘电线 BLV ——铝芯聚氯乙烯绝缘电线 BVR ——铜芯聚氯乙烯绝缘软电线 以上电线结构:导体+绝缘 拿2.5mm2为例: BV的内芯线是1根直径1.78mm单芯铜线或由7根0.68mm的多芯铜丝组成 BLV的内芯是1根直径1.78mm单芯铜线 BVR的内芯是19根直径0.41mm的多芯铜丝 RV ——铜芯聚氯乙烯绝缘连接软电线 (它比BVR更软,比如2.5mm2的电线内芯是由49根0.25mm直径的铜丝组成)RVV——铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线,(它比RV多了一层塑料护套) 另外:我们家庭中最常用的“护套线” BVVB ——铜芯聚氯乙烯绝缘加上白色聚氯乙烯扁型外层护套 (就是2根BV线,再加一层白色的塑料护套)

二.不同温度下的导线截面积所能承受的最大电流表格 导线截面积一般按如下公式计算: 铜线:S = (I *L)/ (54.4 *△U) 铝线:S = (I *L )/ (34 * △U) 式中:I ——导线中通过的最大电流(A) L ——导线的长度(M) △U ——充许的电压降(V) S ——导线的截面积(MM2)

三.一般铜线安全计算方法 2.5 mm2铜电源线的安全载流量--28A。14AWG 2.07平方毫米12AWG 3.3平方毫米 4 mm2铜电源线的安全载流量--35A 。 6 mm2铜电源线的安全载流量--48A 。 10 mm2铜电源线的安全载流量--65A。 16 mm2铜电源线的安全载流量--91A 。 25 mm2铜电源线的安全载流量--120A。 如果是铝线,截面积要取铜线的1.5-2倍。 如果铜线电流小于28A,按每平方毫米10A来取肯定安全。 如果铜线电流大于120A,按每平方毫米5A来取。 导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择,一般可按照如下顺口溜进行确定: 十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算。 就是10 mm2以下的铝线,用平方毫米数乘以5就可以知道安全载荷的电流安培数了。一百平方毫米以上的都是截面积乘以2;二十五平方毫米以下的乘以4;三十五平方毫米以上的乘以3;70到95平方毫米的都乘以2.5。要是铜线呢,就升一个档,比如2.5平方毫米的铜线,就按4平方毫米计算。(说明:以上只能作为估算,不是很准确。) 另外如果按室内,记住电线芯截面积在6 mm2以下的铜线,每平方毫米电流不超过10A就是安全的。 10米内,导线电流密度6A/mm2比较合适,10-50米,3A/mm2,50-200米,2A/mm2,500米以上要小于1A/mm2。导线的阻抗与其长度成正比,与其线径成反比。请在使用电源时,特别注意导线的线材与线径问题。以防止电流过大使导线过热而造成事故。 当然,如果流经导线的是高频电流,就有个肌肤效应的问题,那就不能按照上面的计算,上面只适用于50Hz以下的低频电流的情况。

线径电流对照表

线径(大约值) 铜线温度 60o C75o C85o C90o C 电流(A) 2.5mm220202525 4mm225253030 6mm230354040 8mm240505555 14mm255657075 22mm270859595 30mm285100110110 38mm295115125130 50mm2110130145150 60mm2125150165170 70mm2145175190195 80mm2165200215225 100mm2195230250260一般铜线安全计算方法是: 2.5平方毫米铜电源线的安全载流量--28A。 4平方毫米铜电源线的安全载流量--35A 。 6平方毫米铜电源线的安全载流量--48A 。 10平方毫米铜电源线的安全载流量--65A。 16平方毫米铜电源线的安全载流量--91A 。 25平方毫米铜电源线的安全载流量--120A。 如果是铝线,线径要取铜线的1.5-2倍。 如果铜线电流小于28A,按每平方毫米10A来取肯定安全。 如果铜线电流大于120A,按每平方毫米5A来取。 绝缘导线载流量估算如下: 绝缘导线载流量估算

铝芯绝缘导线载流量与截面的倍数关系 导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀:二点五下乘以九,往上减一顺号走。三十五乘三点五,双双成组减点五。条件有变加折算,高温九折铜升级。穿管根数二三四,八七六折满载流。说明:(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得。由表5-3可以看出:倍数随截面的增大而减小。“二点五下乘以九,往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5mm2导线,载流量为2.5×9=22.5(A)。从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。“三十五乘三点五,双双成组减点五”,说的是35mm2的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。从50mm2及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。即50、 70mm2导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依此类推。“条件有变加折算,高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可;当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm2铜线的载流量,可按25mm2铝线计算。

线径电流对照表

铝线和铜线线径电流对照表 一般铜线安全计算方法是: 2.5平方毫米铜电源线的安全载流量--28A。 4平方毫米铜电源线的安全载流量--35A 。 6平方毫米铜电源线的安全载流量--48A 。 10平方毫米铜电源线的安全载流量--65A。 16平方毫米铜电源线的安全载流量--91A 。 25平方毫米铜电源线的安全载流量--120A。 如果是铝线,线径要取铜线的1.5-2倍。 如果铜线电流小于28A,按每平方毫米10A来取肯定安全。如果铜线电流大于120A,按每平方毫米5A来取。

绝缘导线载流量估算如下: 铝芯绝缘导线载流量与截面的倍数关系 导线截面(mm 2 ) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 载流是截面倍数 9 8 7 6 5 4 3.5 3 2.5 载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300 估算口诀: 二点五下乘以九,往上减一顺号走。 三十五乘三点五,双双成组减点五。 条件有变加折算,高温九折铜升级。 穿管根数二三四,八七六折满载流。 说明: 本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出,而是“截面乘上一定的倍数”来表示,通过心算而得。 由表5-3可以看出:倍数随截面的增大而减小。 “二点五下乘以九,往上减一顺号走”说的是2.5mm2及以下的各种截面铝芯绝缘线,其载流量约为截面数的9倍。如2.5mm2导线,载流量为2.5×9= 22.5(A)。从4mm2及以上导线的载流量和截面数的倍数关系是顺着线号往上 排,倍数逐次减l,即4×8、6×7、10×6、16×5、25×4。 “三十五乘三点五,双双成组减点五”,说的是35mm2的导线载流量为截面数的3.5倍,即35×3.5=122.5(A)。 从50mm2及以上的导线,其载流量与截面数之间的倍数关系变为两个两个线号成一组,倍数依次减0.5。即50、70mm2导线的载流量为截面数的3倍;95、120mm”导线载流量是其截面积数的2.5倍,依此类推。 “条件有变加折算,高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区,导线载流量可按上述口诀计算方法算出,然后再打九折即可。 当使用的不是铝线而是铜芯绝缘线,它的载流量要比同规格铝线略大一些,可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm2铜线的载流量,可按25mm2铝线计算。
