展讯各芯片介绍
SC6600B
GSM/GPRS
基带芯片
SC6600B是展讯通信公司开发首颗GSM/GPRS基带芯片，它使用了
0.18μm数字/模拟混合信号CMOS 半导体技术，在芯片中集成了完整的
GSM/GPRS基带电路和电源管理电路。
展讯通信公司提供整合SC6600B
芯片和相关通信软件的无线终端完整解决方案及参考设计。
产品特点：
主要功能：
• GSM/GPRS 850/900/1800/1900MHz
• 采用ARM7处理器
• TeakLite DSP内核
• GPRS多时隙Class 10
• 内置MIDI格式的40和弦
• 支持MMS
•支持IrDA
其他功能：
• 信道编码CS1-4
• 支持FR，EFR
• 支持语音存储
• 支持A5/1和A5/2加密算法
• 内置1Mbits SRAM
• 实时时钟
• LDO电源管理
接口：
• 外接存储器接口
• 高速两线串行控制接口
• JTAG接口
• 2个460K波特率UART接口
• 多达40个GPIO
• 1.8V/3.0 SIM卡接口
• 支持Page模式Flash存储器
• 话筒音频接口
• 支持串/并（4bits,8bits,16bits）彩色图形LCD • 支持IF/NZIF/ZIF 等RF接口
SC6600D
GSM/GPRS
基带芯片
SC6600D是展讯通信公司开发的带有MP3解决方案GSM/GPRS基带芯
片，它使用了0.18μm数字/模拟混合信号CMOS 半导体技术，在芯片中集
成了完整的GSM/GPRS基带电路和电源管理电路。
展讯通信公司提供整合
SC6600D 芯片和相关通信软件的无线终端完整解决方案及参考设计。
产品特点：
主要功能：
• GSM/GPRS 850/900/1800/1900MHz
• 采用ARM7处理器
• TeakLite DSP内核
• GPRS多时隙Class 10
• 内置MIDI格式的64和弦
• 内置MP3播放器
• 支持MMS
• 支持IrDA
其他功能：
• 支持FR，EFR
• 支持语音存储
• 信道编码CS1-4
• 支持A5/1和A5/2加密算法
• 内置1Mbits SRAM
• 实时时钟
• LDO电源管理
接口：
• 外接存储器接口
• 高速两线串行控制接口
• JTAG接口
• 2个460K波特率UART接口
• 多达40个GPIO
• 1.8V/3.0 SIM卡接口
• 支持Page模式Flash存储器
• 话筒音频接口
• 支持串/并（4bits,8bits,16bits）彩色图形LCD • 支持IF/NZIF/ZIF 等RF接口
SC6600M
GSM/GPRS
基带芯片
SC6600M是展讯通信专为百万像素可拍照手机设计的单片GSM/GPRS
基带芯片。
高集成的一体化设计方案将大幅降低客户的整体成本、提高产
品的可靠性并能极大缩短手机上市时间，是高性价比的百万像素可拍照
GSM/GPRS手机的优选方案。
产品特点：
主要功能：
• GSM/GPRS 850/900/1800/1900MHZ
• 采用ARM7处理器TDMI
• 采用TeakLite DSP内核
• GPRS多时隙Class 10
• 内置MIDI格式的64和弦
• 内置MP3播放器
• 支持MMS
• 内置数码相机控制器，能直接连接130万象素图像传感器
• PTT (Push to Talk)支持
• 支持IrDA
其他功能：
• 支持FR、EFR、AMR
• 支持语音存储及识别
• 支持A5/1和A5/2加密算法
• 实时时钟
• 内置电源管理功能
接口：
• 外接存储器接口
• USB接口
• 高速两线串行控制接口
• JTAG接口
• 2个UART接口
• 40个GPIO
• 1.8V/3.0 SIM卡接口
• 支持Page模式Flash存储器
• 话筒音频接口
• 支持串/并（4bits,8bits,16bits）彩色图形LCD
• 支持IF/NZIF/ZIF 等RF接口
SC6600I芯片是展讯利用其擅长的通信多媒体一体化单芯片技术，针对中国特殊的市场需求开发出的产品。
该款芯片不仅秉承展讯芯片一贯的高集成度、高稳定性、低功耗等优点，而且针对大众手机的技术和市场需求，开发集成了MP3、MPEG4、30万像素拍照、U盘存储等多媒体功能
SC6800 系列
GSM/GPRS/EDGE 多
媒体娱乐基带芯片
玩转手机智能娱乐——是DV？是游戏机？是精彩的
多媒体智能手机！SC6800系列是展讯通信公司专为中
高端多媒体手机设计的GSM/GPRS基带单芯片，在单
芯片中集成了完整的GSM/GPRS/EDGE基带电路、电
源管理电路及多媒体应用处理功能，SC6800系列能为
多媒体娱乐手机提供强大的处理能力。
产品特点：
主要功能：
四频GSM/GPRS/EDGE (850/900/1800/1900MHz)
EGPRS/GPRS多时隙Class 12
支持硬件图形加速功能
支持JAVA硬件加速功能
MPEG-4视频硬件加速功能
内置数码相机控制器，能直接连接500万像素图像传感
器
支持硬件图像影像处理（Image Signal Processor），能
处理Bayer RGB图像数据
支持自动聚焦（Auto Focus）
支持数码摄像功能
在DV模式下，可平滑支持16倍数码变焦
内置MP3、WMA、AAC、HE-AAC播放器
内置MIDI格式的64和弦
支持3D环绕立体声
支持TV-OUT输出
支持MMS
内置LCD控制器
内置NAND-FLASH控制器,硬件ECC
内置SDRAM控制器
内置DDR控制器
支持IrDA
支持无线局域网（WLAN）、蓝牙（Bluetooth）、A-GPS 支持SD/MMC卡
支持双彩屏
支持STN/TFT/OLED LCD
支持智能操作系统（Symbian, Windows Mobile, Linux）其他功能
支持HR、FR、EFR、AMR
支持语音存储及识别
支持A5/1、和A5/2、A5/3和GEA3等加密算法
支持PTT (Push to Talk)
实时时钟
内置电源管理功能
接口
支持各种外接存储器接口（SDRAM/NAND/NOR等）支持USB接口
支持UART接口
支持PCM接口
支持SPI接口
支持SDIO接口
支持I2C接口
支持I2S接口
1.8V/3.0V SIM卡接口
支持各类RF接口
JTAG接口
SC8800
TD-SCDMA/GSM/GPRS
双模多媒体基带芯片
做3G时代的娱乐英雄——打造3G时代多媒体娱乐生活！展讯
通信公司开发成功的基带芯片SC8800系列，是业界目前唯一采
用单芯片方案的TD-SCDMA/GSM/GPRS双模基带芯片, 是世界
上最早成功支持TD-SCDMA 3G标准的双模芯片，是划时代的3G
产品。
SC8800系列是业界集成度最高的
TD-SCDMA/GSM/GPRS双模基带芯片，它采用了先进的数字/模
拟混合信号CMOS半导体技术，在单颗芯片中集成了完整的数字、
模拟基带电路和电源管理电路，同时集成了丰富的多媒体应用。
展讯公司的SC8800系列芯片提供给客户一个完整的性价比最优
的TD-SCDMA/GSM/GPRS双模多媒体基带芯片解决方案。
产品特点：
主要功能：
TD-SCDMA/GSM/GPRS双模
支持同频组网
支持384K bps数据下载
内置MIDI格式的64和弦
内置MP3播放器
支持硬件图形加速功能
支持JAVA硬件加速功能
MPEG-4视频硬件加速功能
内置数码相机控制器，能直接连接500万像素图像传感器
支持硬件图像影像处理（Image Signal Processor），能处理Bayer RGB图像数据
支持自动聚焦（Auto Focus）
支持数码拍摄功能
在DV模式下，可平滑支持16倍数码变焦
支持触摸屏
支持3D环绕立体声
支持TV OUT输出
支持MMS
内置LCD控制器
内置NAND—FLASH控制器, 硬件ECC
内置SDRAM控制器
支持IrDA
支持无线局域网（WLAN）、蓝牙（Bluetooth）、A-GPS接口、FM
支持SD/MMC卡
支持双彩屏,
支持STN/TFT/OLED LCD
其他功能：
实时时钟（RTC）
LDO电源管理
接口：
支持各种外接存储器接口（SDRAM/NAND/NOR等）支持USB接口
支持JTAG接口
支持UART接口
支持SPI接口
支持PCM接口
支持I2C接口
支持I2S 接口
支持GPIOs
SIM/USIM卡接口
话筒音频接口
支持各种RF接口。
展讯系列各芯片组的参数方案
展讯系列各芯片组的参数SC6600IGSM/GPRS入门级多媒体基带芯片SC6600IGSM/GPRS基带芯片是壹款面向入门级多媒体手机市场的具有音乐播放、视频播放和拍照摄像功能的多媒体基带壹体化手机核心芯片。
该芯片于提升集成度的同时增强了芯片的可靠性设计，降低了生产成本，且可帮助客户缩短新产品的上市时间。
SC6600I基带芯片图示SC6600I主要功能芯片内核▪ARM7TDMI®核（主频速度达78MHz）多媒体支持▪内置30万像素数码相机控制器,可直接连接至数字CMOS图像传感器▪支持MPEG4QVGA@15fps视频播放▪内置MP3播放器▪64和弦铃声(MIDI格式)LCD显示功能▪内置LCD控制器▪支持双彩屏▪支持262KTFT/OLED显示模块▪支持240x320分辨率LCD显示模式存储接口▪外接存储器接口(SDRAM,NAND,NOR)▪内置NANDflash控制器▪支持NANDbooting▪支持NAND+SDRAMMCP,SDRAM运行速率可达72MHz外围设备接口▪USB1.1接口▪MMC和SD卡接口▪4UART接口（传输速率达1.152Mbps）▪PCM音频接口▪IrDA（传输速率达115kbps,1.152Mbps）▪SPI接口▪I2C接口▪I2S接口▪GPIO接口▪支持蓝牙/WLAN/A-GPS接口▪1.8/3.0SIM卡接口▪8-channelDMAs▪JTAG接口（用于测试和内部电路校准）▪实时时钟模拟参数▪各种支持IF/NZIF/ZIF架构的RF接口▪带LDO调节器的芯片集成电源管理软／硬件支持▪GSM/GPRS标准(版本V8.2.012/1999),GSM850/GSM900/DCS1800/PCS1900▪GPRS多时隙Class10▪PTT(PushtoTalk)功能▪FR,EFR,AMR▪录音和语音识别▪A5/1和A5/2加密算法其他功能▪工作环境温度:-25至+65摄氏度▪低耗电设计,输入输出：3.0V,芯片核：1.8V▪12×12mm2265-ballLFBGA封装SC6600DGSM/GPRS入门级多媒体基带芯片SC6600DGSM/GPRS基带芯片为客户设计入门级GSM/GPRS多媒体手机提供了高效的解决方案。

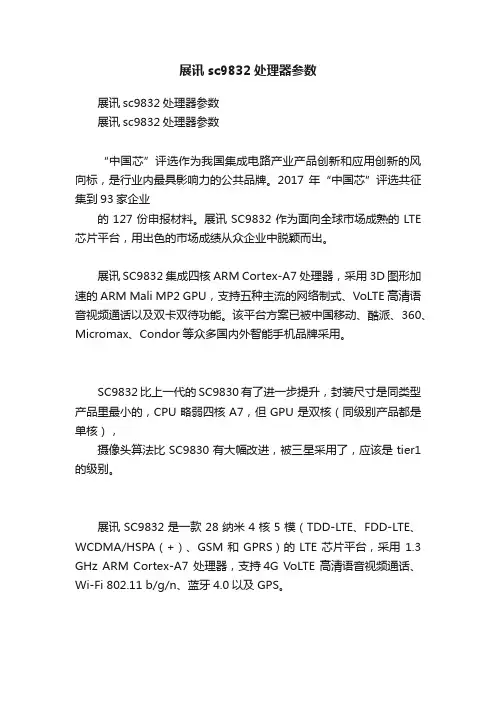

展讯sc9832处理器参数
展讯sc9832处理器参数
展讯sc9832处理器参数
展讯sc9832处理器参数
“中国芯”评选作为我国集成电路产业产品创新和应用创新的风向标，是行业内最具影响力的公共品牌。
2017年“中国芯”评选共征集到93家企业
的127份申报材料。
展讯SC9832作为面向全球市场成熟的LTE 芯片平台，用出色的市场成绩从众企业中脱颖而出。
展讯SC9832集成四核ARM Cortex-A7处理器，采用3D图形加速的ARM Mali MP2 GPU，支持五种主流的网络制式、VoLTE高清语音视频通话以及双卡双待功能。
该平台方案已被中国移动、酷派、360、Micromax、Condor等众多国内外智能手机品牌采用。
SC9832比上一代的SC9830有了进一步提升，封装尺寸是同类型产品里最小的，CPU略弱四核A7，但GPU是双核（同级别产品都是单核），
摄像头算法比SC9830有大幅改进，被三星采用了，应该是tier1的级别。
展讯SC9832是一款28纳米4核5模（TDD-LTE、FDD-LTE、WCDMA/HSPA（+）、GSM和GPRS）的LTE芯片平台，采用1.3 GHz ARM Cortex-A7 处理器，支持4G VoLTE 高清语音视频通话、Wi-Fi 802.11 b/g/n、蓝牙4.0以及GPS。
MTK,展讯,高通处理器介绍
1---MTK:MTK在移动领域CPU目前可以分为3个系列：1、MT62xx系列（功能手机）；2、MT65xx系列（智能手机）；3、MT83xx系列（平板）。
MT62xx系列，先看下图：该系列属于功能手机产品线，主要采用ARM7、ARM9、ARM11三种架构，ARMv5T、ARMv6L指令集，这些功能手机芯片并不羸弱，应该说很有特点。
有的性能规格甚至操过了09年顶级智能机的性能水准，如:MT6276。
有的在省电造诣上独步天下：如MT6250，耗电仅为MT8389的1/10。
目前的MTK比较新的安卓智能芯片也普遍延续着功能手机设计优势。
注意，在MT62xx系列中，并非CPU架构越先进主频越高，手机越好，原因很简单，功能手机和智能机不同，追求的并非只是单纯的性能，而是功能、速度、价格及待机等特性的结合体，所以即便是MTK最低端的功能机都有着全能的心态，MTK可以实现用规格较低的硬件，做出很全面的机子。
比如，ARM7架构的MT6250，虽然主频只有260MHz但可以在上面搭载智能化的Nucleus3.2.2系统，可以实现类似智能机的花俏界面，类似安卓的智能软件扩展和功能手机的超长待机，这些功能原本需要ARM11处理器才能完成的功能，而如今在ARM7上都可以实现了，用ARM7的好处非常明显，芯片授权费低廉，辐射最低，功耗超低，代表机型:联想MA309。
在ARM9架构上MTK也有发力，比如MT6268，在246MHz的频率下就能处理联通3G的高额网络吞吐数据，WIFI数据等，代表机型：联想I62、P717、P650WG。
ARM11的MT6276处理器造出来的功能机，几乎和智能机无异了，可以实现类似智能机的软件扩展和全3D界面，代表机型有：联想概念机ZK990。
四两拨千斤是MTK功能手机芯片的特色。
MTK功能手机的卖点不在于硬件是否强大，系统占主导地位，系统功能越多，功能越全面则手机越强，硬件却成为了附属品。
1301芯片
1301芯片
1301芯片是一款由国内集成电路设计公司展讯科技（Spreadtrum Communications）推出的芯片。
该芯片是一种低功耗、高性能的移动通信芯片，广泛应用于智能手机、平板电脑、物联网等设备中。
1301芯片采用了先进的28nm工艺制程，拥有强大的计算能力和低功耗特性。
它搭载了四核ARM Cortex-A7处理器，主频可以达到1.2GHz，性能强劲。
同时，该芯片还配备了Mali-400 MP2图形处理器，支持高清视频播放和流畅的游戏体验。
1301芯片还支持多种通信技术，包括2G、3G和4G网络，可以满足不同用户的需求。
它内置了多个通信模块，如WiFi、蓝牙和GPS等，可以实现各种无线连接。
此外，该芯片还支持双卡双待功能，用户可以同时使用两张SIM卡，方便灵活的通信。
1301芯片还拥有丰富的外设接口，方便用户扩展功能。
它支持多种传感器，如加速度计、陀螺仪、光感和距离传感器等，提供更多实用的功能。
此外，它还支持USB接口、HDMI输出和外部存储扩展等，能够满足用户对多样化接口需求。
1301芯片还拥有先进的图像处理和音频处理技术。
它支持多种图像和视频编解码格式，如JPEG、H.264和VP8等，能够实现高清图像和视频的播放和拍摄。
同时，它还支持多种音频格式，如MP3、AAC和WAV等，提供良好的音频体验。
总的来说，1301芯片是一款性能强劲、功耗低的移动通信芯片。
它具备强大的计算能力和丰富的通信功能，支持多种外设接口和先进的图像处理与音频处理技术。
在智能手机、平板电脑等设备中广泛应用，为用户提供更好的使用体验。
展讯的芯片
展讯的芯片展讯是一家领先的半导体公司，专注于移动通信和物联网芯片的研发和生产。
自公司成立以来，展讯一直致力于提供高性能、低功耗的芯片解决方案，为全球客户提供优质的产品和服务。
展讯的芯片具有多种功能和应用领域。
其中，移动通信芯片是展讯的核心产品之一。
展讯的移动通信芯片依靠先进的技术和设计，实现了高速、低功耗和可靠的无线通信。
这些芯片广泛应用于智能手机、平板电脑、移动路由器等移动设备中，为用户提供快速、便捷的移动通信体验。
除了移动通信芯片，展讯也在物联网领域取得了显著的成就。
物联网芯片是连接各种设备和传感器的核心组件，展讯的物联网芯片通过低功耗、高性能的设计，为物联网设备提供稳定、可靠的连接。
这些芯片广泛应用于智能家居、智能城市、智能工厂等各种物联网场景中，为实现智慧生活和智能化生产提供了重要支持。
展讯的芯片不仅在性能和可靠性方面具有优势，而且在功耗方面也取得了重要突破。
公司通过不断创新和优化技术，成功降低了芯片的功耗，提升了设备的续航能力。
这对于消费者来说意味着更长时间的电池寿命，更低的日常使用成本。
展讯的芯片还具有良好的兼容性和可扩展性。
公司的芯片可以与多种操作系统和软件平台配合使用，为开发者提供更灵活的开发环境和工具。
此外，展讯还积极参与开放标准和产业联盟，与各方合作，推动芯片技术的进步和应用。
展讯的芯片在国内外市场上取得了巨大的成功，并赢得了众多客户的信赖。
公司一直致力于提供高品质的产品和服务，不断满足客户的需求和期望。
展讯的芯片已广泛应用于全球各个领域，为人们的生活和工作带来了便利和福利。
展讯作为一家半导体公司，也意识到对环境保护和可持续发展的重要性。
公司积极采取措施，减少芯片生产过程中的资源消耗和环境污染。
展讯的芯片符合相关的环境保护标准和规定，为客户提供更可持续的解决方案。
展讯的芯片展示了公司在移动通信和物联网领域的领先技术和创新能力。
公司将继续致力于研发和生产高品质、低功耗的芯片产品，推动移动通信和物联网技术的进步和应用。
展讯手机芯片
展讯手机芯片展讯是中国一家知名的半导体公司，主要从事移动通信和物联网领域的芯片设计、研发和销售。
展讯手机芯片作为展讯公司的核心产品之一，具有高性能、低功耗和良好的兼容性等特点，为手机等移动设备提供了强大的计算和通信能力。
本文将详细介绍展讯手机芯片。
首先，展讯手机芯片体积小巧，功耗低。
展讯公司拥有强大的技术研发能力，能够将多个功能单元集成到一颗芯片上，从而减小手机内部空间占用，使得手机设计更加灵活。
同时，展讯手机芯片采用先进的制程工艺，减少能耗，延长续航时间。
这对于现代人生活中快节奏的特点而言，非常重要。
其次，展讯手机芯片具备高性能的特点。
展讯公司在芯片研发领域投入了大量的研发资源，不断推出新的解决方案和技术创新。
展讯手机芯片采用了先进的多核心架构和高主频设计，使得手机在运行大型应用程序和多任务操作时更加流畅和快捷。
无论是玩游戏、看视频还是进行高强度的工作任务，展讯手机芯片都能够提供出色的性能表现。
第三，展讯手机芯片兼容性好。
作为中国本土的芯片设计公司，展讯充分了解国内市场的需求和特点。
因此，展讯手机芯片具备与主流操作系统、移动网络和通信协议的良好兼容性，能够满足不同用户使用的需求。
同时，展讯还提供全面的技术支持和服务，确保手机厂商能够顺利进行整机生产和市场销售。
第四，展讯手机芯片具备良好的性价比。
在竞争激烈的手机芯片市场，展讯公司凭借自身的技术实力和规模效应，能够提供价格相对较低的产品。
这为手机制造商提供了更大的灵活性，能够在保证产品质量的同时，降低成本，提高利润空间。
展讯手机芯片的性价比优势也得到了市场的广泛认可和用户的青睐。
最后，展讯手机芯片在研发时也注重了用户体验。
展讯公司致力于为用户提供更加智能化、个性化的移动产品。
展讯手机芯片的研发团队以用户需求为导向，不断进行创新，致力于提升手机的功能和性能，提供更加流畅、便捷和安全的使用体验。
综上所述，展讯手机芯片以其小巧、低功耗、高性能、良好的兼容性、优秀的性价比和良好的用户体验，取得了广泛的市场认可。
展讯芯片介绍
▪ ARM9 EJ-S® 200MHz ▪ 集成数字基带DBB 、模拟基带ABB 和电源管理模块PMU ▪ 支持GSM/GPRS, 四频GSM850/EGSM900/DCS1800/PCS1900▪ GPRS Class 12▪ HR, FR, EFR, AMR ▪ 支持四卡四待▪ 内置高精度AFC DAC, 支持基于crystal 的RF 解决方案▪ 支持2M YUV/ 5M JPEG 摄像头▪ 支持Flash 3D UI ▪ 支持MPEG4/FLV 视频播放▪ 支持MPEG4/MJPEG QVGA 视频录像▪ 支持MP3/AAC/AAC+/WMA 音频播放▪ 支持MIDI/MP3音乐铃声▪ 立体声输出▪ 支持HVGA 分辨率LCD 屏▪ 内置触摸屏控制器▪ 支持双彩屏▪ 支持1.8V/3V LCD 模组▪ 支持 Nandflash/SDRAM ▪ 支持 Norflash/pSRAM ▪ 内置Dual-SIM 卡控制器, 支持1.8V/3.0V SIM/USIM 卡▪ USB Full Speed 接口▪ MMC 和 SD 卡接口▪ UART 接口▪ SPI 接口▪ SDIO 接口▪ 键盘接口(7*8), 支持QWERTY 键盘▪ I2C 接口▪ I2S /PCM 接口▪ GPIO 接口▪ 支持WiFi/GPS/BT/ATV ▪ JTAG 接口▪ 工作环境温度: -45至+85 摄氏度
▪ 12mm×12mm , 0.5mm pitch, 308ball, LFBGA 封装其它特性SC6800H 主要功能
芯片内核
通讯功能
多媒体功能
LCD 显示功能
存储器
外围设备接口。
手机芯片介绍
国产手机芯片介绍2010-04-06 21:54一、 MTK芯片1、 MTK芯片是MTK（台湾联发科技公司Media Tek .Inc）的系列产品，MTK的平台适用于中低端，基带比较集成。
现国内大部分杂牌手机用其芯片，尤其是带MP3 MP4的起码70%是使用MTK芯片。
2、基带芯片主要有：MT6205、MT6217、MT6218、MT6219、MT6226、MT6227、MT6228MT6205为最早的方案，只有GSM的基本功能，不支持GPRS、WAP、MP3等功能(2003年MP)。
MT6218为在MT6205基础上增加GPRS、WAP、MP3功能。
MT6217为MT6218的cost down方案，与MT6128 PIN TO PIN，只是软件不同而已，另外MT6217支持16bit数据（2004年MP）。
MT6219为MT6218上增加内置AIT的1.3M camera处理IC，增加MP4功能。
8bit数据（2005年MP）。
MT6226为MT6219 cost down产品，内置0.3M camera处理IC，支持GPRS、WAP、MP3、MP4等，内部配置比MT6219优化及改善，比如配蓝牙是可用很便宜的芯片CSR的BC03模块USD3即可支持数据传输（如听立体声MP3等）功能。
MT6226M为MT6226高配置设计，内置的是1.3M camera处理IC（2006年MP）。
MT6227与MT6226功能基本一样，PIN TO PIN，只是内置的是2.0Mcamera处理IC（2006年MP）。
MT6228比MT6227增加TV OUT功能，内置3.0M camera处理IC，支持GPRS、WAP、MP3、MP4（2006年MP）。
从MT6226后软件均可支持网络摄像头功能，也就是说手机可以用于QQ视频；3、电源管理芯片有：MT6305、MT6305B4、 RF芯片有：MT6119、 MT61295、 PA芯片有：RF3140 、RF3146（7×7mm）、RF3146D（双频）、RF3166（6×6mm）6、采用MT芯片的手机有：联想、天阔、普天、三新、三盟、宇宙、南方高科、诺科、康佳、科健、采星、迷你、波导、CECT、TCL、奥克斯、东信、长虹、托普、吉事达等。
展讯SC6600L介绍
NOR pSRAM
EMD[0:15] CONTROL
CA
EMA[0:15] EMA16 EMAWE_N EMAOE_N EMCS_N[2] LCMRSTN
Touch Panel
PCM UART0
TFT LCD Module
SC6600 0L
Bluetooth
SIM Card
CCIR I2C AUDIO
LCDBL
TP
KEYPAD
Unbalance
Balance
RF_B
RF
Balance
RF_A
PCM
UART
SYS
Y0 Y1 Y2 Y3 Y4 Y5 Y6 Y7 HS VS PLCK MCLK PD RST SDA SCL SDA SCL ANT OSC LOUT ROUT
CCIR[0] CCIR[1] CCIR[2] CCIR[3] CCIR[4] CCIR[5] CCIR[6] CCIR[7] CCIRHS CCIRVS PLCK CCIRMCK CCIRPD CCIRRST SDA SCL CLK_AUX1 AIL1 AIR1 EARP EARN MICBIAS
Touch Panel
KEY OUT[0:5] KEY IN[0:4]
1 4 7
2 5 8 0
3 6 9 #
Vbat
PCM UART0
X6 LED
Vibrator
XTAL_IN XTAL_OUT
*
KPLED OUT VIBR OUT VSIIM0 SIMDA0 SIMCLK0 SIMRST0 VSIIM1 SIMDA1 SIMCLK1 SIMRST1
SC6600L 硬件简介 硬件简
八大芯片介绍
大芯片介绍国产机GSM系列手机常见芯片方案介绍：MTK,ADI,TI,AGERE,PHILIPS,INFINEON,SKYWORKS SPREADTRUM2009-05-24 22:13国产机GSM系列手机主要可分为MTK、ADI、TI、AGERE、PHILIPS、INFINEON、SKYWORKS、SPREADTRUM八大平台：一、MTK芯片1. MTK芯片是MTK（台湾联发科技公司Media Tek .Inc）的系列产品，MTK的平台适用于中低端，基带比较集成。
现国内大部分杂牌手机用其芯片，尤其是带MP3 MP4的起码70%是使用MTK芯片。
2. 基带芯片主要有：MT6205、MT6217、MT6218、MT6219、MT6226、MT6227、MT6228MT6205为最早的方案，只有GSM的基本功能，不支持GPRS、WAP、MP3等功能(2003年MP)。
MT6218为在MT6205基础上增加GPRS、WAP、MP3功能。
MT6217为MT6218的cost down方案，与MT6128 PIN TO PIN，只是软件不同而已，另外MT6217支持16bit数据（2004年MP）。
MT6219为MT6218上增加内置AIT的1.3M camera处理IC，增加MP4功能。
8bit数据（2005年MP）。
MT6226为MT6219 cost down产品，内置0.3M camera处理IC，支持GPRS、WAP、MP3、MP4等，内部配置比MT6219优化及改善，比如配蓝牙是可用很便宜的芯片CSR的BC03模块USD3即可支持数据传输（如听立体声MP3等）功能。
MT6226M为MT6226高配置设计，内置的是1.3M camera处理IC （2006年MP）。
MT6227与MT6226功能基本一样，PIN TO PIN，只是内置的是2.0M camera处理IC（2006年MP）。
MT6228比MT6227增加TV OUT功能，内置3.0M camera处理IC，支持GPRS、WAP、MP3、MP4（2006年MP）。
