九年级物理(沪科版)电学测试卷

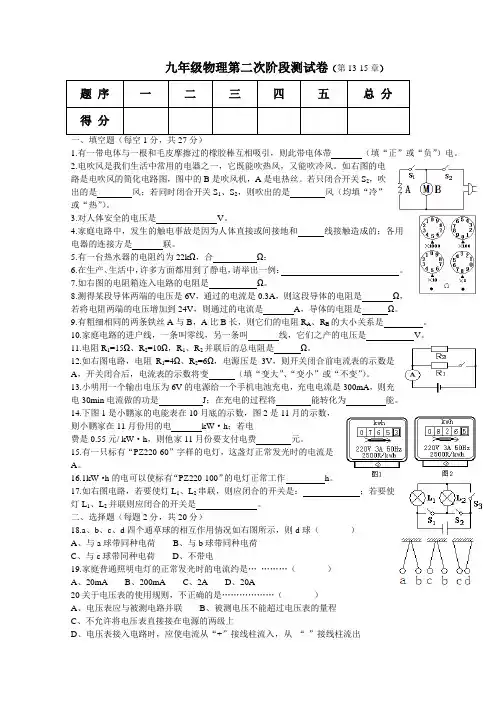

九年级物理第二次阶段测试卷（第13-15章）题序一二三四五总分得分一、填空题（每空1分，共27分）1.有一带电体与一根和毛皮摩擦过的橡胶棒互相吸引，则此带电体带（填“正”或“负”）电。

2.电吹风是我们生活中常用的电器之一，它既能吹热风，又能吹冷风。

如右图的电路是电吹风的简化电路图，图中的B是吹风机，A是电热丝。

若只闭合开关S2，吹出的是风；若同时闭合开关S1、S2，则吹出的是风（均填“冷”或“热”）。

3.对人体安全的电压是V。

4.家庭电路中，发生的触电事故是因为人体直接或间接地和线接触造成的；各用电器的连接方是联。

5.有一台热水器的电阻约为22kΩ，合Ω；6.在生产、生活中，许多方面都用到了静电，请举出一例：。

7.如右图的电阻箱连入电路的电阻是Ω。

8.测得某段导体两端的电压是6V，通过的电流是0.3A，则这段导体的电阻是Ω，若将电阻两端的电压增加到24V，则通过的电流是A，导体的电阻是Ω。

9.有粗细相同的两条铁丝A与B，A比B长，则它们的电阻R A、R B的大小关系是。

10.家庭电路的进户线，一条叫零线，另一条叫线，它们之产的电压是V。

11.电阻R1=15Ω、R2=10Ω，R1、R2并联后的总电阻是Ω。

12.如右图电路，电阻R1=4Ω、R2=6Ω，电源压是3V，则开关闭合前电流表的示数是A，开关闭合后，电流表的示数将变（填“变大”、“变小”或“不变”）。

13.小明用一个输出电压为6V的电源给一个手机电池充电，充电电流是300mA，则充电30min电流做的功是J；在充电的过程将能转化为能。

14.下图1是小鹏家的电能表在10月底的示数，图2是11月的示数，则小鹏家在11月份用的电kW·h；若电费是0.55元/ kW·h，则他家11月份要支付电费元。

15.有一只标有“PZ220-60”字样的电灯，这盏灯正常发光时的电流是A。

16.1kW·h的电可以使标有“PZ220-100”的电灯正常工作h。

17.如右图电路，若要使灯L1、L2串联，则应闭合的开关是：；若要使灯L1、L2并联则应闭合的开关是。

二、选择题（每题2分，共20分）18.a、b、c、d四个通草球的相互作用情况如右图所示，则d球（）A、与a球带同种电荷B、与b球带同种电荷C、与c球带同种电荷D、不带电19.家庭普通照明电灯的正常发光时的电流约是…………（）A、20mAB、200mAC、2AD、20A20关于电压表的使用规则，不正确的是………………（）A、电压表应与被测电路并联B、被测电压不能超过电压表的量程C、不允许将电压表直接接在电源的两级上D、电压表接入电路时，应使电流从“+”接线柱流入，从“-”接线柱流出21.如右图电路，将滑片P向左端移动，则电路中的电流表、电压表的示数变化情况是………………（）A、电流表、电压表的示数均变大B、电流表、电压表的示数均变小C、电流表的示数变大、电压表的示数变小D、电流表的示数变小、电压表的示数变大22.有一个开关可以同时控制两盏灯，则这两盏灯的连接方式是………………（）A、一定是串联B、一定是并联C、可能是串联，也可能是并联D、以上说法都必须不对23.小明同学家里的电灯突然全部同时熄灭了，他发现灯丝并未断，用测电笔对灯座内的两个线头进行检测，发现氖管均发光，由此可判断电路的故障是………………（）A、零线断了B、火线断了C、火线和零线都断了D、无法确定24如右图电路中，当开关S闭合时，只有L1亮，则L2发生故障的原因是…………………（）A、一定是L2短路。

B、一定是L2断路。

C、可能是L2短路，也可能是L2断路。

D、以上说法都不对。

25.以下关于安全用电的说法不正确的是………………（）A、熔断器应当接在火线上B、金属外壳的用电器，其外壳要接地C、发现有人触电时应当及时切断电源，再进行抢救D、开关的塑料外壳是不导电的，用湿手拨动开关不会触电26.以下四个关于家庭电路组成的连接顺序正确的是……………………………（）A、电能表——闸刀开关——熔断器——插座B、闸刀开关——熔断器——电能表——插座C、电能表——熔断器——闸刀开关——插座D、闸刀开关——电能表——熔断器——插座27.电灯L1上标有“PZ220-40”字样、L2上标有“PZ220-25”字样是将是是L1、L2串联后接到家庭电路中，以下判断正确的是（）A、L1比L2亮B、L2比L1亮C、两盏灯一样亮D、以上判断均不正确三、简答题（共4分）28.普通灯泡的灯丝断了，搭起来后仍接到家庭电路中使用，电灯变亮还是变暗了，为什么？答：_________________________________________________________________________。

四、科学探究题（1+2+3+4+3+5+7+4共29分）29.如图4-1所示，用毛织品分别摩擦两个悬挂着的气球的相互接触的部分，放手后两个气球相互排斥，这是因为。

30.按安全用电的要求,把图4-2家庭电路中的各个元件连接完整。

31.某同学为了探究“导体的电阻与哪些因素有关”，用如右图所示电路进行实验并在m、n之间分别接上导线a、b、c、d、e、f并测出电路中的电流，记录结果如下表所示，（1）第1、2次实验要探究的是导体的电阻与的关系。

（2）如果要探究电阻与长度的关系，他应该选择导线和导线进行实验。

（3）你能根据学过的知识分析为什么要在电路中接一个电阻R 1？答： 。

32.某班同学在探究“串联电路中的电压关系”时，分别测出如下图电路的ab 、bc 、ac 之间的电压，并作如下记录。

（1）在实验的过程中，有两位同学分别发现以下异常现象，请你帮他找出发生这种现象的原因：①按电路图连接电路时，接上最后一条导线电灯即刻就亮起来，原因是： ；②闭合开关时，电压表的指针迅速偏转到最大刻度，原因是： ；（2）右表是他们最后记录的结果，分析数据，你可以得到的结论是：串联电路中电压的关系是： （可用字母表示）。

33.把如图4-5中的各元件连接成完整的电路，要求：电灯L 1、L 2并联，开关同时控制两盏灯，滑动变阻器能够控制L 1的亮度。

34.在科学探究“电流的大小与电压的关系”的实验中，某小组同学用如图4-6的电路进行实验，并将实验结果记录如下表。

（1）为了达到实验目的，采用 法进行探究，因此，在实验过程中，保持 不变； （2）分析实验数据，你得出的结论是：在 一定时， 和 成正比。

35.在科学探究：“测量电功率”的实验中，某小组同学用图4-7-1所示的电路图测量额定电压为2.5V 的小灯泡的额定功率。

（1）根据电路图，把图4-7-2的实物电路图连接完整；（2）在这个实验中，滑动变阻器的作用是： ；（3）在按电路图连接电路，先将滑动变阻器的滑片p 移到 位置，并将开关 （填“断开”或“闭合”）。

（4）连接好电路，闭合开关，调节滑片p ，使电压表的示数为 V 时，电灯正常发光，若此时电流表的示数如图4-7-3所示，其示数是 A ，则电灯的额定功率 是 W 。

实验次数 导线 材料 横截面积/mm 2 长度/m1 a 镍铬丝 1.2 1.52 b 镍铬丝 0.8 1.53 c 铁丝 0.8 1.54 d 铁丝 0.8 0.5 5 e 铜丝 0.8 1.56 f 铜丝 1.2 1.5 组别 电压 U ab /V U bc /V U ac /V 1 1.4 1.6 3.0 2 1.7 1.3 3.0 3 1.7 1.3 3.0 实验次数 电阻R/Ω 电压U/V 电流I/A 1 R=10Ω 1 0.12 2 0.23 3 0.336.实验设计：现有一个电阻值未知的电阻R x，根据电学的有关知识，自选器材测量出R x的阻值。

（1）在右框内画出实验电路图；（2）实验需要的器材：；（3）简要的实验步骤：__________________________________________________________________________________________________________________________；（4）用测量所得的物理量表示：R x= 。

五、计算题（4+8+8共20分）37.某同学测得一盏电灯正常发光时的电流是0.28A，再用电压表测得电灯两端的电压是220V，求：电灯正常发光时的电阻多大？38.如右图电路，R1=6Ω、R2=9Ω，电源电压是4.5V，求：闭合开关后（1）电路中的总电阻R；（2）电路中的电流I；（3）电阻R1两端的电压U1；（4）电阻R2两端的电压U2。

39.如右图是小强家里的中华牌电热水器的技术参数表，根据表中的参数完成下列计算。

（1）该热水器正常工作时的电流是多大？（2）该热水器的电阻是多大？（3）该热水器正常工作1h消耗的电能是多少？（4）某天测得该热水器工作时的实际电流是8A，试求此时热水器的实际电功率是多大？型号XCD50A 额定电压220V额定功率 2.2kW温度设定范围35-85℃内胆压力0.6MPa 容量50L加热方式电加热管整机外形尺寸930×480mm。
