介电损耗值,即 tan /, 又称介质损耗因数。δ是电 介质的电位移D由于极化弛豫而落后电场E的一个相位角。 由于介质的各种极化机构在不同的频率范围有不同的响应和
不同频率下产生不同的电导率,所以介质的介电常数和介电
损耗都是随频率的变化而变化。如不考虑边缘效应,平板试
样的电容量可用下式表示:
(5)选择不同的测量频率,测出不同频率下的电容C和损 耗tg δ的值。(可设置的频率范围为:20 Hz — 150 kHz)
(6)再分别将内偏调到5V, 10V重复测量。
〈五〉数据处理
1. 由测量数据,进行转换:C→ε'; 2. 用origin软件绘图,绘出 ε'~ f和 tg δ ~ f关系曲线; 3. 对所得曲线进行分析:分析,tan与频率变化的
电介质的介电损耗一般用损耗角正切tan 表示,并定义
为: 介质损耗的功率(即有功功率)
tan
无功功率
。在直流电场下,电介质内只有
泄漏电流所产生的电导损耗;但在交变电场中,除电导损耗
外还存在着各种形式的极化所产生的损耗,即松弛极化损耗。

介质损耗因数 介电损耗角正切

介质损耗因数 介电损耗角正切

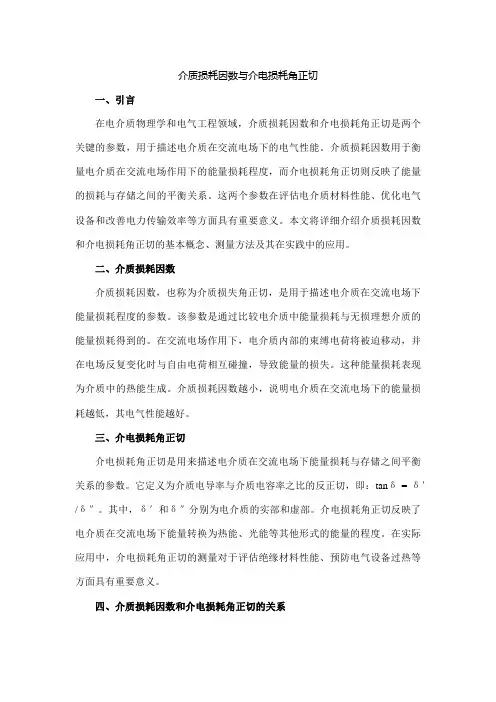

介质损耗因数与介电损耗角正切一、引言在电介质物理学和电气工程领域,介质损耗因数和介电损耗角正切是两个关键的参数,用于描述电介质在交流电场下的电气性能。

介质损耗因数用于衡量电介质在交流电场作用下的能量损耗程度,而介电损耗角正切则反映了能量的损耗与存储之间的平衡关系。

这两个参数在评估电介质材料性能、优化电气设备和改善电力传输效率等方面具有重要意义。

本文将详细介绍介质损耗因数和介电损耗角正切的基本概念、测量方法及其在实践中的应用。

二、介质损耗因数介质损耗因数,也称为介质损失角正切,是用于描述电介质在交流电场下能量损耗程度的参数。

该参数是通过比较电介质中能量损耗与无损理想介质的能量损耗得到的。

在交流电场作用下,电介质内部的束缚电荷将被迫移动,并在电场反复变化时与自由电荷相互碰撞,导致能量的损失。

这种能量损耗表现为介质中的热能生成。

介质损耗因数越小,说明电介质在交流电场下的能量损耗越低,其电气性能越好。

三、介电损耗角正切介电损耗角正切是用来描述电介质在交流电场下能量损耗与存储之间平衡关系的参数。

它定义为介质电导率与介质电容率之比的反正切,即:tanδ= δ′/δ″。

其中,δ′和δ″分别为电介质的实部和虚部。

介电损耗角正切反映了电介质在交流电场下能量转换为热能、光能等其他形式的能量的程度。

在实际应用中,介电损耗角正切的测量对于评估绝缘材料性能、预防电气设备过热等方面具有重要意义。

四、介质损耗因数和介电损耗角正切的关系介质损耗因数和介电损耗角正切之间存在密切的关系。

在理想情况下,当电介质没有能量损失时,其介电常数为实数,不存在虚部,因此tanδ= 0。

然而,在实际的电介质材料中,由于能量的损失,介电常数存在虚部,因此tanδ≠0。

介质损耗因数和介电损耗角正切之间的这种关系反映了电介质在交流电场下能量转换的平衡状态。

五、实验测量与应用实验测量是获取介质损耗因数和介电损耗角正切的关键手段。

常用的测量方法包括西林电桥法、变频变压器法和Q表法等。

《高电压技术系列》--电介质的极化、电导和损耗

《高电压技术系列》--电介质的极化、电导和损耗
为什么呢?
电介质放入极板间,就要受到电场的作用,介质原
子或分子结构中的正、负电荷在电场力的作用下产生 位移,向两极分化,但仍束缚于原子或分子结构中而 不能成为自由电荷。结果,在介质靠近极板的两表面 呈现出与极板上电荷相反的电的极性来,即靠近正极 板的表面呈现负的电极性,靠近负极板的表面呈现正 的电极性,这些仍保持在电介质内部的电荷称为束缚 电荷。正由于靠近极板两表面出现束缚电荷,根据异 极性电荷相吸的规律,要从电源再吸收等量的异极性 电荷Q′到极板上,这就导致Q=Q0+ Q′>Q0。
用于电容器的绝缘材料,显然希望选用r 大的电介质,因 为这样可使电容的体积减小和重量减轻。但其他电气设备中往
往希望选用 r 较小的电介质,这是因为较大的 r往往和较大的 电导率相联系,因而介质损耗也较大。采用 r 较小的绝缘材料
还可减小电缆的充电电流、提高套管的沿面放电电压等。
在高压电气设备中常常将几种绝缘材料组合在一起使用, 这时应注意各种材料的r 值之间的配合,因为在工频交流电压 和冲击电压下,串联的多层电介质中的电场强度分布与各层电 介质的r 成反比。
四、空间电荷极化
上述三种极化都是由带电质点的弹性位移或转向形成的, 而空间电荷极化的机理与上述不同,它是带电质点(电子或正、 负离子)的移动形成的。最典型的空间电荷极化是夹层极化。
当开关S和上,两电介质 都发生极化。由于电介 质不同,极化程度也不 同,故交界面处积聚的 异号电荷不相等。如: 介质Ⅰ下部边缘处积聚 的正电荷比介质Ⅱ上部 边缘处积聚的负电荷多 的话,则在两介质交界 面处显示出正的电极性 来。这种使夹层电介质 分界面上出现电荷积聚 的过程称为夹层极化。
最基本的极化形式有电子式极化、离子式极化、偶极子极 化和空间电荷极化等。

材料的电介质常数与介电损耗分析

材料的电介质常数与介电损耗分析

材料的电介质常数与介电损耗分析【引言】材料的电介质常数和介电损耗是在电磁场中对材料性能的重要描述。

电介质常数表征了材料对电场的响应能力,介电损耗则量化了电场能量转化成热能的过程。

本文将分析电介质常数和介电损耗的概念、影响因素以及在实际应用中的意义。

【电介质常数】电介质常数是材料在电场作用下电容率和真空电容率之比。

通常用εr 表示,即εr = ε/ε0,其中ε 为材料的电容率,ε0 为真空电容率。

电介质常数可以分为静电介电常数和频率相关的介电常数。

静电介电常数指的是在低频电场中材料的电介质常数,通常用εs 表示。

而频率相关的介电常数则是指在高频电场中材料的电介质常数,通常用ε' 表示。

电介质常数的大小与电介质中分子的极性有关。

具有极性的分子往往能够在电场作用下被极化,从而增加电场的效应。

因此,极性分子较多的材料通常具有较高的电介质常数。

此外,电介质常数还受到温度、湿度等因素的影响。

温度升高会导致材料分子的热运动增加,进而减弱电介质常数。

而湿度增加则会导致水分子的存在,使材料的电介质常数发生变化。

【介电损耗】介电损耗是指电介质在交变电场中能量损耗的程度。

它是由于交变电场作用下材料分子内部摩擦和分子极化产生的能量损耗。

介电损耗可通过介电损耗因子tanδ 来描述,即tanδ = tan(δ),其中δ 为材料的损耗角。

介电损耗因子tanδ 是一个无量纲的物理量,一般在介电材料频率运动较低时小于1。

当tanδ 接近或等于1时,表示能量损耗较大,材料耗散性能较差。

介电损耗不仅导致电能转化为热能,还会降低电介质的质量因数和功率因数。

因此,在实际应用中,我们需要尽可能选择具有较低介电损耗的材料,以提高系统的效率。

【影响因素】材料的电介质常数和介电损耗受多种因素的影响。

1. 结构因素:材料的晶体结构、分子结构和化学成分是决定电介质常数和介电损耗的重要因素。

例如,有机材料中,分子之间的共价键或氢键等对极化和能量损耗有显著影响。

5 电介质的极化、电导和损耗

5 电介质的极化、电导和损耗
第三章 液体和固体介质的电气特性

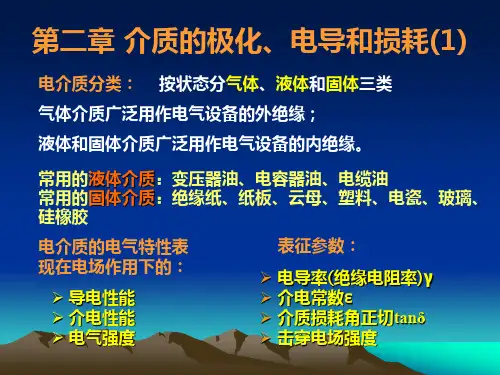

电介质分类: 按状态分气体、液体和固体三类 气体介质广泛用作电气设备的外绝缘; 液体和固体介质广泛用作电气设备的内绝缘。
常用的液体介质:变压器油、电容器油、电缆油; 常用的固体介质:绝缘纸、纸板、云母、塑料、电瓷、玻璃、 硅橡胶。 电介质的电气特性表 现在电场作用下的:
2、介质损耗
交流时流过电介质的电流:
I=I R+I C
介质损耗(有功损耗):
P UI cos=UIR UIC tan=CU 2 tan
由上式可见,介质功率损耗P与试验电压、被试品尺寸等因 素有关,不同试品间难以互相比较;而对于结构一定的被试 品,在外施电压一定时,介质损耗只取决于tan δ。 tan δ被称为介质损耗角正切,它只与介质本身特性有关, 与材料尺寸无关,因而不同试品的tan δ可相互比较。
①偶极子极化;②夹层极化
偶极子极化(转向极化) 非弹性极化; 特点: 极化时间较长; 频率对极化有影响; 有能耗;
(a)无外电场 (b)有外电场
温度较低时,T↑→分子间作用力↓→转向容易→极化↑; 温度较高时→热运动加剧阻碍转向→极化↓
夹层极化 合闸瞬间:
U1 U2
t 0
C2 C1
稳定后: U1
对同类试品绝缘的优劣可用tan δ来代替P对绝缘进行判断。
tanδ的物理含义:表征单位体积均匀介质内能量损失的大小
介质损耗的等值电路分析可用并联等效电路或串联等效电路
Ir U /R 1 tg p I c U C p C p R
U2 Pp U 2 C p tg R
2、影响电介质电导的因素
场强、杂质和温度。
(1)电压(电场强度):
(2)杂质:

5电介质的极化、电导和损耗

5电介质的极化、电导和损耗

4、表面电导:对固体介质,由于表面吸附水分和污秽存在表 面电导,受外界因素的影响很大。所以,在测量体积电阻 率时,应尽量排除表面电导的影响,清除表面污秽、烘干 水分、在测量电极上采取一定的措施。
二、电介质的泄漏电流和绝缘电阻
i=i1+i2+Ig I1-充电电流:无损极化对应的 纯电容电流,又称快极化电流; I2-吸收电流:为有损极化对应 的电流(主要为夹层极化),又称慢极化电流; Ig-泄漏电流: 介质中少量离子或电子移动形成的电流,即电导电流。
一、电导的分类
电介质电导分为离子电导、电子电导 1、电子电导:一般很微弱,因为介质中自由电子数极少; 如果电子电流较大,则介质已被击穿。 2、离子电导: 本征离子电导:极性电介质本身离解呈现的电导; 杂质离子电导:在中性和弱极性电介质中,主要是杂质离解 呈现的电导。 3、电泳电导: 载流子为带电的分子团,通常是乳化态的胶体粒子(如绝 缘油中悬浮胶粒或细小水珠)吸附电荷变成了带电粒子。
极化结果: 等值电容增大;夹层界面堆积电荷产生极性
极化特点: 与分子结构无关;极化时间长(G很小); 有能耗,负的温度系数。
各种极化类型的比较
极化类型 电子式 离子式 偶极子式 夹层介质 界面 产生场合 任何电介质 极化时间(s) 10-15 10-13 10-10~10-2 10-1~数小时 极化原因 束缚电荷的位移 离子的相对偏移 偶极子的定向排列 自由电荷的移动 能量损耗 无 几乎无 有 有
一、介质的极化和介电常数
1、极化定义
电介质在电场作用下,其束缚电荷相应 于电场方向产生弹性位移现象和偶极子的取向现象。
2、介电常数
表示极化强弱的一个物理量。 以真空平板电容器为例分析:
极化前:

电介质物理及其应用-极化和介损部分

电介质物理及其应用-极化和介损部分

3.介质极化的宏观参数—介电常数
电介质的介电常数(εr)是描述电介质极化的宏观参数.
r
D
解: P cos
00
P
900 0
1800 P
0E
D、E——分别为电介质中电感应强度、宏观电场强度 介电常数的意义:用平板电容器为例进行说明
极化前
极化后
Dx = qEi / k
q Ei a Ei k
2
x
4 0 a 3 Ei Ze
a

Ei

qx
e 4 0 a 3
q2 k
e Zex 4 0 a 3 Ei
异性离子的相互作用势能为:
u x q2 b 4 0 x 4 0 x n
n 1 q 解得: k 3
4 0 a
∴离子极化率为: a E


i
q 2 4 0 a 3 k n 1
偶极分子位能大小:
u ql E 0 Ei 0 Ei cos
离子中心距离a可以认为是正、负离子的半径之和
a
4 0 r r n 1
α—极化率,单位是Fm2,
P Nμ i N E i
Cm Cm F m2 V/m V
2
所以极化强度P又可表示为:
P 0 r 1 E N Ei
⑤夹层(界面)极化 说明:在实际介质中,往往是多种机化并存!
