什么是前端总线
前端总线频率术语解释
前端总线频率术语解释总线是将信息以一个或多个源部件传送到一个或多个目的部件的一组传输线。
通俗的说，就是多个部件间的公共连线，用于在各个部件之间传输信息。
人们常常以MHz表示的速度来描述总线频率。
总线的种类很多，前端总线的英文名字是Front Side Bus，通常用FSB表示，是将CPU连接到北桥芯片的总线。
计算机的前端总线频率是由CPU和北桥芯片共同决定的。
北桥芯片负责联系内存、显卡等数据吞吐量最大的部件，并和南桥芯片连接。
CPU就是通过前端总线（FSB）连接到北桥芯片，进而通过北桥芯片和内存、显卡交换数据。
前端总线是CPU和外界交换数据的最主要通道，因此前端总线的数据传输能力对计算机整体性能作用很大，如果没足够快的前端总线，再强的CPU也不能明显提高计算机整体速度。
数据传输最大带宽取决于所有同时传输的数据的宽度和传输频率，即数据带宽＝（总线频率×数据位宽）÷8。
目前PC机上所能达到的前端总线频率有266MHz、333MHz、400MHz、533MHz、800MHz几种，前端总线频率越大，代表着CPU与北桥芯片之间的数据传输能力越大，更能充分发挥出CPU的功能。
现在的CPU技术发展很快，运算速度提高很快，而足够大的前端总线可以保障有足够的数据供给给CPU，较低的前端总线将无法供给足够的数据给CPU，这样就限制了CPU 性能得发挥，成为系统瓶颈。
外频与前端总线频率的区别：前端总线的速度指的是CPU和北桥芯片间总线的速度，更实质性的表示了CPU和外界数据传输的速度。
而外频的概念是建立在数字脉冲信号震荡速度基础之上的，也就是说，100MHz外频特指数字脉冲信号在每秒钟震荡一万万次，它更多的影响了PIC及其他总线的频率。
之所以前端总线与外频这两个概念容易混淆，主要的原因是在以前的很长一段时间里（主要是在Pentium 4出现之前和刚出现Pentium 4时），前端总线频率与外频是相同的，因此往往直接称前端总线为外频，最终造成这样的误会。
前端总线FSB是什么意思
前端总线FSB是什么意思?Front Side Bus，简写为FSB,前端总线什么是前端总线？不是超频的方法之一，也不是用来超频的。
我们知道，电脑有许多配件，配件不同，速度也就不同。
在286、386和早期的486电脑里，CPU的速度不是太高，和内存保持一样的速度。
后来随着CPU速度的飞速提升，内存由于电气结构关系，无法象CPU那样提升很高的速度（就算现在内存达到400、533，但跟CPU的几个G的速度相比，根本就不是一个级别的），于是造成了内存和CPU之间出现了速度差异，这时就提出一个CPU的主频、倍频和外频的概念，外频顾名思义就是CPU外部的频率，也就是内存的频率，CPU以这个频率来与内存联系。
CPU的主频就是CPU内部的实际运算速度，主频肯定是比外频高的，高一定的倍数，这个数就是倍频。
举个例子，你从电脑垃圾堆里拣到一个被抛弃的INTEL 486 CPU，上面印着486 DX/2 66。
这个486的CPU的主频是66MHZ，DX/2代表是2倍频的，于是算出CPU的外频是33MZ，也就是内存的工作频率，这同时也是前端总线FSB的频率。
因为CPU是通过前端总线来与内存发生联系的，所以内存的工作频率（或者说外频也行）就是前端总线的频率。
刚才这个垃圾堆里的486 CPU，前端总线的频率就是33MZ。
这样的前端总线结构一直延续到486之后的奔腾（俗话说的586）、奔腾2、奔腾3，例如一颗奔3 933MHZ的CPU，外频133，也就是说它的前端总线是133MHZ，内存工作频率也是133。
到了奔腾4年代，内存和CPU的工作模式发生了改变，前端总线的概念也变得有些复杂。
奔腾4 CPU采用了Quad Pumped（4倍并发）技术，该技术可以使系统总线在一个时钟周期内传送4次数据，也就是传输效率是原来的4倍，相当于用了4条原来的前端总线来和内存发生联系。
在外频仍然是133MHZ的时候，前端总线的速度增加4倍变成了133X4=533MHZ，当外频升到200MHZ，前端总线变成800MHZ，所以你会看到533前端总线的P4和800前端总线的P4，就是这样来的。
前端总线频率和内存的关系
前端总线频率和内存的关系总线是将信息以一个或多个源部件传送到一个或多个目的部件的一组传输线。
通俗的说，就是多个部件间的公共连线，用于在各个部件之间传输信息。
人们常常以MHz表示的速度来描述总线频率。
总线的种类很多，前端总线的英文名字是Front Side Bus，通常用FSB表示，是将CPU连接到北桥芯片的总线。
计算机的前端总线频率是由CPU和北桥芯片共同决定的。
有关“前端总线频率和内存的关系”的详细说明。
1.前端总线频率和内存的关系对于Intel公司的CPU，它并不是直接与内存交换数据。
而是通过前端总线和北桥芯片交换数据，再由北桥去控制内存。
显然，前端总线频率和内存频率的选择有一个匹配关系，如内存频率低于匹配值，前端总线就不能及时得到数据，内存频率成为速度瓶颈；反之如前端总线频率低于匹配值，内存就空闲了，前端总线频率就成了瓶颈。
如果内存读写时没有延时，理论上组成双通道内存的内存频率为前端总线频率一半就能匹配。
如前端总线频率为800MHz，内存频率400MHz就可以，但实际上内存工作时有一定的延时，内存频率要选高一些，可以是前端总线频率的3/2到5/4，可以用533MHz或677MHz。
选677更稳定，也许就是所谓兼容性。
Intel公司的笔记本CPU在迅驰3时前端总线频率偏低，是交换数据的瓶颈，升级到迅驰4的CPU后总线频率升到800MHz，显然提高了速度（虽然内存频率仍为677MHz）和性能。
但此时从匹配关系看，瓶颈可能还是前端总线频率，决非内存。
相当一段时间，笔记本电脑内存没有必要使用800 MHz内存（好象也买不到）。
台式机的CPU其前端总线频率为1066 MHz，所配内存多数还是677 MHz，很少有人去配DDR2 800的。
（大家都知道，1G内存从677升到800 MHz，远不如将1G升到2x1G的677 MHz效果好），CPU使用1333 MHz时才非要配800 MHz内存。
CPU重要参数介绍
CPU重要参数介绍：1）前端总线：英文名称叫Front Side Bus，一般简写为FSB。
前端总线是CPU跟外界沟通的唯一通道，处理器必须通过它才能获得数据，也只能通过它来将运算结果传送出其他对应设备。
前端总线的速度越快，CPU的数据传输就越迅速。
前端总线的速度主要是用前端总线的频率来衡量，前端总线的频率有两个概念：一就是总线的物理工作频率（即我们所说的外频），二就是有效工作频率（即我们所说的FSB频率），它直接决定了前端总线的数据传输速度。
由于INTEL跟AMD采用了不同的技术，所以他们之间FSB频率跟外频的关系式也就不同了：现时的INTEL处理器的两者的关系是：FSB频率=外频X4；而AMD的就是：FSB频率=外频X2。
举个例子：P4 2.8C的FSB频率是800MHZ，由那公式可以知道该型号的外频是200MHZ了；又如BARTON核心的Athlon XP2500+ ，它的外频是166MHZ，根据公式，我们知道它的FSB频率就是333MHZ了！目前的Pentium 4处理器已经有了800MHZ的前端总线频率，而AMD处理器的最高FSB频率为400MHZ，这一点Intel处理器还是比较有优势的。
2）二级缓存：也就是L2 Cache，我们平时简称L2。
主要功能是作为后备数据和指令的存储。
L2的容量的大小对处理器的性能影响很大，尤其是商业性能方面。
L2因为需要占用大量的晶体管，是CPU晶体管总数中占得最多的一个部分，高容量的L2成本相当高！所以INTEL和AMD都是以L2容量的差异来作为高端和低端产品的分界标准！现在市面上的CPU 的L2有低至64K，也有高达1024K的，当然它们之间的价格也有十分大的差异。
3）制造工艺：我们经常说的0.18微米、0.13微米制程，就是指制造工艺。
制造工艺直接关系到CPU的电气性能。
而0.18微米、0.13微米这个尺度就是指的是CPU核心中线路的宽度。
线宽越小，CPU的功耗和发热量就越低，并可以工作在更高的频率上了。

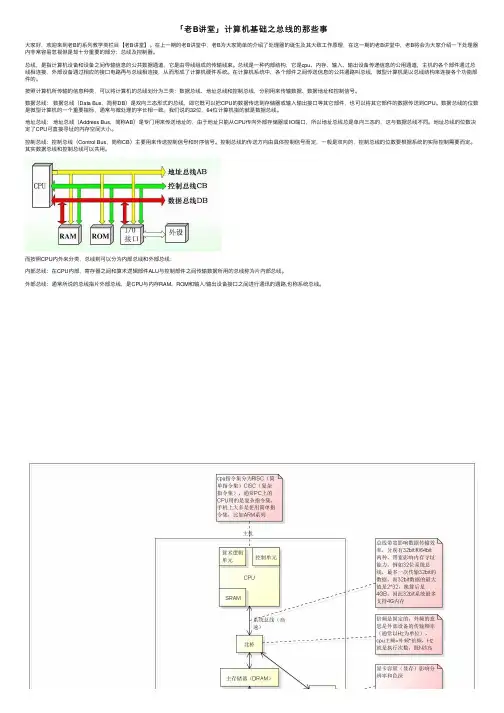

「老B讲堂」计算机基础之总线的那些事
「⽼B讲堂」计算机基础之总线的那些事⼤家好，欢迎来到⽼B的系列教学类栏⽬【⽼B讲堂】。
在上⼀期的⽼B讲堂中，⽼B为⼤家简单的介绍了处理器的诞⽣及其⼤致⼯作原理，在这⼀期的⽼B讲堂中，⽼B将会为⼤家介绍⼀下处理器内⾮常容易忽视但是却⼗分重要的部分：总线及控制器。
总线，是指计算机设备和设备之间传输信息的公共数据通道，它是由导线组成的传输线束。
总线是⼀种内部结构，它是cpu、内存、输⼊、输出设备传递信息的公⽤通道，主机的各个部件通过总线相连接，外部设备通过相应的接⼝电路再与总线相连接，从⽽形成了计算机硬件系统。
在计算机系统中，各个部件之间传送信息的公共通路叫总线，微型计算机是以总线结构来连接各个功能部件的。
按照计算机所传输的信息种类，可以将计算机的总线划分为三类：数据总线、地址总线和控制总线，分别⽤来传输数据、数据地址和控制信号。
数据总线：数据总线（Data Bus，简称DB）是双向三态形式的总线，即它既可以把CPU的数据传送到存储器或输⼊输出接⼝等其它部件，也可以将其它部件的数据传送到CPU。
数据总线的位数是微型计算机的⼀个重要指标，通常与微处理的字长相⼀致。
我们说的32位，64位计算机指的就是数据总线。
地址总线：地址总线（Address Bus，简称AB）是专门⽤来传送地址的，由于地址只能从CPU传向外部存储器或I/O端⼝，所以地址总线总是单向三态的，这与数据总线不同。
地址总线的位数决定了CPU可直接寻址的内存空间⼤⼩。
控制总线：控制总线（Control Bus，简称CB）主要⽤来传送控制信号和时序信号。
控制总线的传送⽅向由具体控制信号⽽定，⼀般是双向的，控制总线的位数要根据系统的实际控制需要⽽定。
其实数据总线和控制总线可以共⽤。
⽽按照CPU内外来分类，总线则可以分为内部总线和外部总线：内部总线：在CPU内部，寄存器之间和算术逻辑部件ALU与控制部件之间传输数据所⽤的总线称为⽚内部总线。
外部总线：通常所说的总线指⽚外部总线，是CPU与内存RAM、ROM和输⼊/输出设备接⼝之间进⾏通讯的通路,也称系统总线。
pc总线分类
pc总线分类在计算机领域中，总线（Bus）是连接计算机内部各个组件的通信线路。
它能够传输数据、地址和控制信号，是计算机系统中至关重要的一部分。
根据其功能和结构的不同，PC总线可以分为三类：系统总线、扩展总线和局部总线。
一、系统总线系统总线是计算机中性能最高、传输速度最快的总线。
它主要用于处理器与内存之间的数据传输，分为前端总线和后端总线。
1. 前端总线前端总线是连接处理器与内存、输入输出设备之间的总线。
它承担着处理器与其他组件之间数据和控制信息的传递任务。
前端总线通常由数据总线、地址总线和控制总线组成。
- 数据总线：用于传输数据信息，在32位的计算机中一般为32根。
数据总线的宽度决定了处理器与其他组件之间数据传输的速度。
- 地址总线：用于传输内存地址信息，决定了计算机可寻址的内存空间大小。
在32位系统中，地址总线通常为32根，能够访问的内存空间为2^32字节（4GB）。
- 控制总线：用于传输各种控制信号，如读写控制、中断请求等。
控制总线的具体信号由计算机体系结构决定。
2. 后端总线后端总线是连接处理器与主板芯片组之间的总线。
它负责将前端总线传输过来的数据和控制信号转化为主板芯片组所支持的格式，使其能够被主板上其他芯片所使用。
二、扩展总线扩展总线是计算机中用于连接扩展插件卡的总线。
它允许用户根据个人需求对计算机进行功能扩展。
常见的扩展总线有ISA总线、PCI总线、AGP总线和PCI Express总线等。
1. ISA总线ISA总线（Industry Standard Architecture Bus）是较早期的一种扩展总线，用于连接低速外设。
由于其传输速度较慢，已逐渐被后来的总线所取代。
2. PCI总线PCI总线（Peripheral Component Interconnect Bus）是一种高速的扩展总线，具有较大的带宽和较快的传输速度。
它广泛应用于连接多种外部设备，如显卡、声卡和网卡等。
3. AGP总线AGP总线（Accelerated Graphics Port Bus）是专门用于连接显卡的扩展总线。
计算机总线定义
北桥芯片负责联系内存、显卡等数据吞吐量最大的部件，并和南桥芯片连接。CPU就是通过前端总线（FSB）连接到北桥芯片，进而通过北桥芯片和内存、显卡交换数据。前端总线是CPU和外界交换数据的最主要通道，因此前端总线的数据传输能力对计算机整体性能作用很大，如果没足够快的前端总线，再强的CPU也不能明显提高计算机整体速度。数据传输最大带宽取决于所有同时传输的数据的宽度和传输频率，即数据带宽＝（总线频率×数据位宽）÷8。目前PC机上所能达到的前端总线频率有266MHz、333MHz、400MHz、533MHz、800MHz几种，前端总线频率越大，代表着CPU与北桥芯片之间的数据传输能力越大，更能充分发挥出CPU的功能。现在的CPU技术发展很快，运算速度提高很快，而足够大的前端总线可以保障有足够的数据供给给CPU，较低的前端总线将无法供给足够的数据给CPU，这样就限制了CPU性能得发挥，成为系统瓶颈。
PCI总线是一种不依附于某个具体处理器的局部总线。从结构上看，PCI是在CPU和原来的系统总线之间插入的一级总线，具体由一个桥接电路实现对这一层的管理，并实现上下之间的接口以协调数据的传送。管理器提供了信号缓冲，使之能支持10种外设，并能在高时钟频率下保持高性能。PCI总线也支持总线主控技术，允许智能设备在需要时取得总线控制权，以加速数据传送。
AGP 总线是 Accelerated Graphics Port，是 Intel 推出的一种 3D 图形标准接口，它能够提供四倍于 PCI 的效率，AGP2X 的传输速率达到 533MB
LPC短管脚计数总线（Low/s）。ICH4直接提供了接口来引出LPC总线，LPC总线上一般连接FHW、SIO和KBC/SMC等设备。
外频与前端总线频率的区别：前端总线的速度指的是CPU和北桥芯片间总线的速度，更实质性的表示了CPU和外界数据传输的速度。而外频的概念是建立在数字脉冲信号震荡速度基础之上的，也就是说，100MHz外频特指数字脉冲信号在每秒钟震荡一万万次，它更多的影响了PCI及其他总线的频率。之所以前端总线与外频这两个概念容易混淆，主要的原因是在以前的很长一段时间里（主要是在Pentium 4出现之前和刚出现Pentium 4时），前端总线频率与外频是相同的，因此往往直接称前端总线为外频，最终造成这样的误会。随着计算机技术的发展，人们发现前端总线频率需要高于外频，因此采用了QDR（Quad Date Rate）技术，或者其他类似的技术实现这个目的。这些技术的原理类似于AGP的2X或者4X，它们使得前端总线的频率成为外频的2倍、4倍甚至更高，从此之后前端总线和外频的区别才开始被人们重视起来。此外，在前端总线中比较特殊的是AMD64的HyperTransport。
前端总线、外频和内存频率解释
显存速度计算：
一般以ns（纳秒）为单位。
常见的显存速度有7ns、6ns、5.5ns、5ns、4ns，3.6ns、2.8ns、2.2ns、2ns、1.4ns、1.2ns。
显存额定工作频率（MHz）＝1000 / 显存速度×n
如果是两条内存组成的双通道，前端总线频率＝200×4＝800 （双通道）
内存频率（默认最高频率）＝200×2＝400 MHZ
CPU频率＝200（外频）×15（倍频）＝3G
(3)DDR 2内存
前端总线频率（FSB）＝外频×2 （单通道） ＝ 外频×4 （双通道）
内存频率＝外频×系数（该系数根据外频变化而改变）
CPU频率＝外频×倍频（倍频一般是固定的）
比如：P4 630 3G(775针脚) 的外频是200 MHZ
前端总线频率＝200×2＝400（单通道），
如果是两条内存组成的双通道，前端总线频率＝200×4＝800 （双通道）
DDR内存 166 333
DDR 2内存 166 667
SDRAM内存 200 200
DDR内存 200 400
SDRAM内存 133 133
DDR内存 133 266
DDR 2内存 133 533
SDRA前端总线频率（FSB）＝外频×2 （单通道） ＝ 外频×4 （双通道）
内存频率＝外频×系数（该系数根据外频变化而改变）
CPU频率＝外频×倍频（倍频一般是固定的）
比如：P4 3G(478针脚) 的外频是200 MHZ
前端总线频率＝200×2＝400（单通道），
前端总线、外频和内存频率解释
对于INTEL的CPU来说：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
什么是前端总线
内部总线是微机内部各外围芯片与处理器之间的总线。
用于芯片一级的互
连系统总线是微机中各插件板与系统板之间的总线。
用于插件板一级的互连
外部总线则是微机和外部设备之间的总线。
微机作为一种设备，通过该总线
和其他设备进行信息与数据交换，它用于设备一级的互连。
外频指的是CPU 与主板连接的速度。
前端总线的速度指的是数据传输的速度。
数据带宽＝（总线频率乘以数据位宽）÷8。
目前PC 机上所能达到的前端总线频率有
266MHz、333MHz、400MHz、533MHz、800MHz、1066MHz、1333MHz 几种。
前端总线频率越大，代表着CPU 与内存之间的数据传输量越大，更能充分
发挥出CPU 的功能。
前端总线的英文名字是Front Side Bus，通常用FSB 表示。
是将CPU 连接到北桥芯片的总线。
选购主板和CPU 时，要注意两者搭配问题，一般来说，如果CPU 不超频，
那么前端总线是由CPU 决定的，如果主板不支持CPU 所需要的前端总线，系
统就无法工作。
