罐区重大危险源辨识及危险性分析

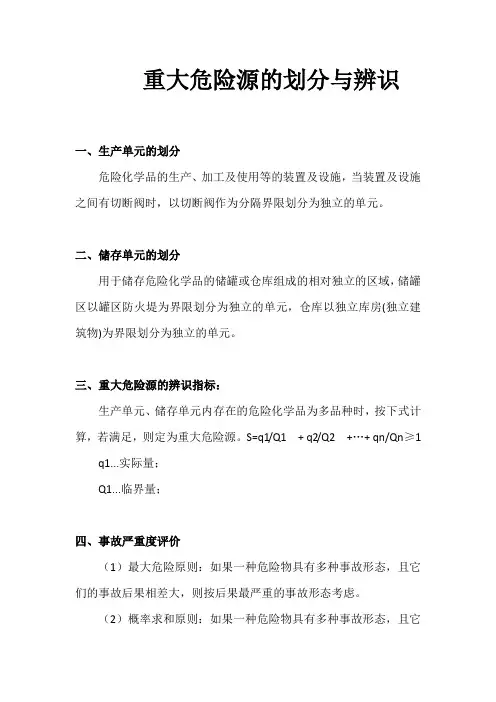

重大危险源的划分与辨识
重大危险源的划分与辨识
一、生产单元的划分
危险化学品的生产、加工及使用等的装置及设施，当装置及设施之间有切断阀时，以切断阀作为分隔界限划分为独立的单元。
二、储存单元的划分
用于储存危险化学品的储罐或仓库组成的相对独立的区域，储罐区以罐区防火堤为界限划分为独立的单元，仓库以独立库房(独立建筑物)为界限划分为独立的单元。
三、重大危险源的辨识指标：
生产单元、储存单元内存在的危险化学品为多品种时，按下式计算，若满足，则定为重大危险源。
S=q1/Q1 + q2/Q2 +…+ qn/Qn≥1 q1...实际量；
Q1...临界量；
四、事故严重度评价
（1）最大危险原则：如果一种危险物具有多种事故形态，且它们的事故后果相差大，则按后果最严重的事故形态考虑。
（2）概率求和原则：如果一种危险物具有多种事故形态，且它
们的事故后果相差不大，则按统计平均原理估计事故后果。

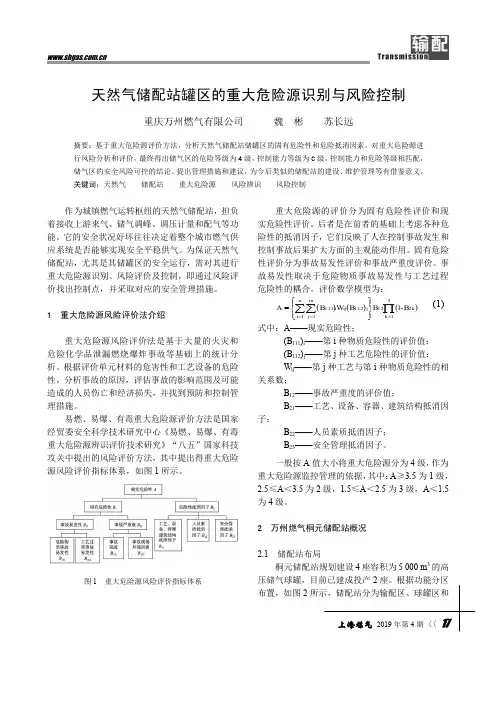

天然气储配站罐区的重大危险源识别与风险控制
上海煤气2019年第4期〈〈 17天然气储配站罐区的重大危险源识别与风险控制重庆万州燃气有限公司 魏 彬 苏长远摘要：基于重大危险源评价方法，分析天然气储配站储罐区的固有危险性和危险抵消因素，对重大危险源进行风险分析和评价，最终得出储气区的危险等级为4级，控制能力等级为C 级，控制能力和危险等级相匹配，储气区的安全风险可控的结论。
提出管理措施和建议，为今后类似的储配站的建设、维护管理等有借鉴意义。
关键词：天然气 储配站 重大危险源 风险辨识 风险控制作为城镇燃气运转枢纽的天然气储配站，担负着接收上游来气、储气调峰、调压计量和配气等功能。
它的安全状况好坏往往决定着整个城市燃气供应系统是否能够实现安全平稳供气。
为保证天然气储配站，尤其是其储罐区的安全运行，需对其进行重大危险源识别、风险评价及控制，即通过风险评价找出控制点，并采取对应的安全管理措施。
1 重大危险源风险评价法介绍重大危险源风险评价法是基于大量的火灾和危险化学品泄漏燃烧爆炸事故等基础上的统计分析。
根据评价单元材料的危害性和工艺设备的危险性，分析事故的原因，评估事故的影响范围及可能造成的人员伤亡和经济损失，并找到预防和控制管理措施。
易燃、易爆、有毒重大危险源评价方法是国家经贸委安全科学技术研究中心《易燃、易爆、有毒重大危险源辨识评价技术研究》“八五”国家科技攻关中提出的风险评价方法，其中提出得重大危险源风险评价指标体系，如图1所示。
图1 重大危险源风险评价指标体系重大危险源的评价分为固有危险性评价和现实危险性评价。
后者是在前者的基础上考虑各种危险性的抵消因子，它们反映了人在控制事故发生和控制事故后果扩大方面的主观能动作用。
固有危险性评价分为事故易发性评价和事故严重度评价。
事故易发性取决于危险物质事故易发性与工艺过程危险性的耦合。
评价数学模型为：()()()∏∑∑===⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧=31212111121111A k k n i mj j ij i -B B B W B (1)式中：A ——现实危险性；(B 111)i ——第i 种物质危险性的评价值； (B 112)j ——第j 种工艺危险性的评价值； W ij ——第j 种工艺与第i 种物质危险性的相关系数；B 12——事故严重度的评价值；B 21——工艺、设备、容器、建筑结构抵消因子；B 22——人员素质抵消因子； B 23——安全管理抵消因子。
制造企业液氯储罐区重大危险源辨识
×
0.078
5
×
1
470
×
é2
êëΒιβλιοθήκη ×(506620 1 470
101
325)ù
ú
û
1 2
= 176.13(kg/s)
2.2.2 液氯泄漏后扩散半径的计算。由于液氯的液
态形态，泄漏后会迅速扩散到低洼处或人工边界处，流向
防火堤等相对低处形成液池。泄露出的液氯在温度的作
总 627 期第一期 2018 年 1 月
河南科技 Henan Science and Technology
工业技术

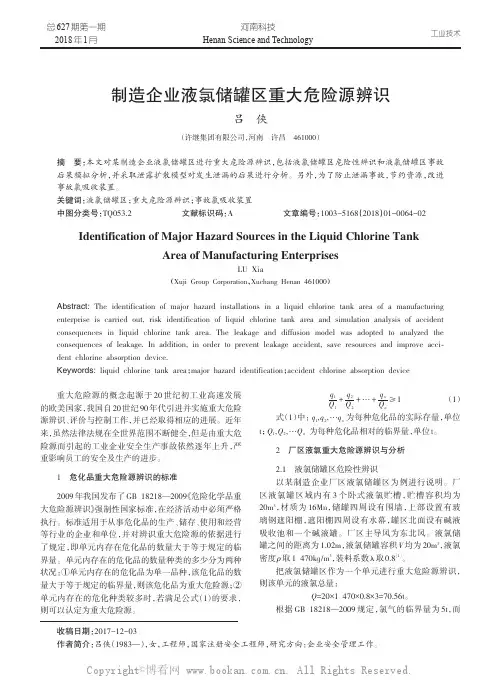

制造企业液氯储罐区重大危险源辨识
吕侠
（许继集团有限公司，河南 许昌 461000）
摘 要：本文对某制造企业液氯储罐区进行重大危险源辨识，包括液氯储罐区危险性辨识和液氯储罐区事故
后果模拟分析，并采取泄露扩散模型对发生泄漏的后果进行分析。另外，为了防止泄漏事故，节约资源，改进
泄露后果分析首先要考虑泄漏情况。假设其中一个液氯
储罐有个管径为 Φ100 的上接管断裂产生泄漏，运用数学
模型，对液氯贮罐区进行事故后果模拟分析。
2.2.1 液 氯 泄 漏 量 的 计 算 。 如 果 按 接 管 尺 寸 的
100% 计 算 ，并 且 不 考 虑 液 位 高 度 ，那 么 泄 漏 液 体 面 积
第1期
制造企业液氯储罐区重大危险源辨识
·65·
70.56 远大于 5，所以可认为该储存区是重大危险源。
2.2 液氯储罐区事故后果模拟
危化品储存设备损坏或误操作均能引起易燃、易爆、
有毒有害物质的泄露事故，引发重大安全事故。泄露事
故造成的泄露后果与物质的数量、毒性、易燃性有直接关
危险化学品重大危险源辨识

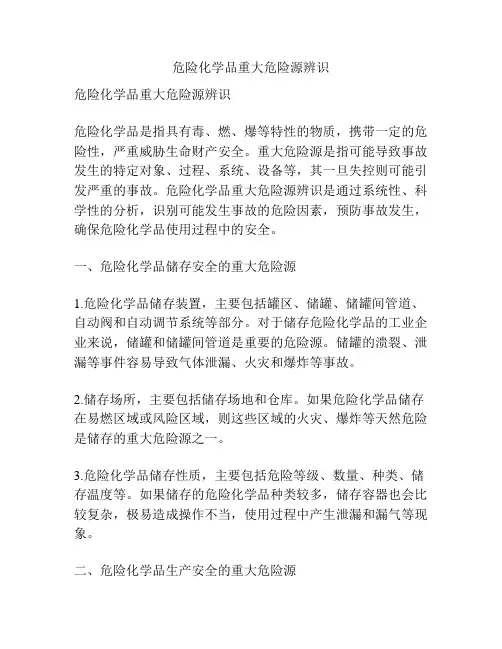

危险化学品重大危险源辨识危险化学品重大危险源辨识危险化学品是指具有毒、燃、爆等特性的物质，携带一定的危险性，严重威胁生命财产安全。
重大危险源是指可能导致事故发生的特定对象、过程、系统、设备等，其一旦失控则可能引发严重的事故。
危险化学品重大危险源辨识是通过系统性、科学性的分析，识别可能发生事故的危险因素，预防事故发生，确保危险化学品使用过程中的安全。
一、危险化学品储存安全的重大危险源1.危险化学品储存装置，主要包括罐区、储罐、储罐间管道、自动阀和自动调节系统等部分。
对于储存危险化学品的工业企业来说，储罐和储罐间管道是重要的危险源。
储罐的溃裂、泄漏等事件容易导致气体泄漏、火灾和爆炸等事故。
2.储存场所，主要包括储存场地和仓库。
如果危险化学品储存在易燃区域或风险区域，则这些区域的火灾、爆炸等天然危险是储存的重大危险源之一。
3.危险化学品储存性质，主要包括危险等级、数量、种类、储存温度等。
如果储存的危险化学品种类较多，储存容器也会比较复杂，极易造成操作不当，使用过程中产生泄漏和漏气等现象。
二、危险化学品生产安全的重大危险源1.生产装置，主要包括危险化学品生产过程的设备，如反应釜、蒸发器、窑炉等等。
在危险化学品生产过程中，容易产生废气、废液等危险物质，经过处理再排放的过程也容易造成环境污染，存在很大的危险隐患。
2.工厂区域，生产车间、储存区、制剂区等工厂区域是危险化学品生产的重要区域。
如果这些区域没有按照有关规定进行布置和设计，则很容易导致事故的发生。
3.安全管理和技术人员素质，生产过程中的安全管理不到位或技术人员素质较低也是重大危险源之一。
这些都会影响到生产过程中的安全性，导致事故的发生。
三、危险化学品运输安全的重大危险源1.运输工具，主要涉及货车、箱车、铁路货车、船舶等运输工具。
在运输过程中，如不严格按照规范操作，则可能出现泄露、爆炸、火灾等事故。
2.危险化学品包装质量，危险化学品运输过程中的包装质量是必须严格控制的。
危险化学品重大危险源辨识与分级
2.2 危险化学品重大危险源辨识过程当划分出来的生产单元或储存单元内的危险化学品数量等于或超过GB 18218—2018《危险化学品重大危险源辨识》规定的临界量，就辨识为危险化学品重大危险源。
依据新标准，生产单元和储存单元内危险化学品的实际存在量要按设计的最大量来确定。
2.2.1 生产厂房单元(1)单元划分起止点：液化石油气出站区至用气点。
危险化学品存在情况：出料管道：Φ168/140/114/76mm ；设计压力：0.4MPa ，最大工作压力0.25MPa ；长度：350m 。
最大设计量：0.036t 。
(2)单元划分起止点：氧气入厂管至用气点。
危险化学品存在情况：在用氧气管输：Φ168/114 mm ；设计压力：0.8MPa ，最大工作压力0.4MPa ；设计温度：60℃，最大工作温度：常温；长度：237m ；最大设计量：0.036t 。
(3)单元划分起止点：氧气出氧气站/氮气站至用气点。
危险化学品存在情况：储罐出料管道：Φ168/140/114/76 mm ；设计压力：0.8MPa ，最大工作压力0.4MPa ；长度：395m ；最大设计量：0.033t 。
2.2.2 液化石油气罐区单元单元划分起止点：卸车点至用气设备。
危险化学品存在情况：(1)地下；卧式储罐：2×60m 3；液态；充装系数0.85；设计压力：1.77MPa ，最大工作压力0.85MPa ；设计温度：50℃，最大工作温度：常温。
(2) (地下储罐)进料管道：Φ80mm ；设计压力：1.77MPa ，最大工作压力0.85MPa ；长度：55m 。
(3) (地下储罐)出料管道：Φ80mm ；设计压力：1.77MPa ，最大工作压力1.5MPa ；长度：10m 。
0 引言近年来，相继发生了天津港8·12特大火灾爆炸、响水3·21爆炸等与危险化学品有关的恶性重特大工业事故，引起社会的高度关注，防范重特大安全事故已成为我国危险化学品安全管理工作的重要任务。
重大危险源辨识与分级
潜江市永安药业股份有限公司重大危险源辨识、分级一、重大危险源辨识（一）危险化学品重大危险源辨识危险化学品重大危险源是指长期地或临时地生产、加工、使用或储存危险化学品，且危险化学品的数量等于或超过临界量的单元。
适用于危险化学品的生产、使用、储存和经营等各企业或组织。
本公司牛磺酸事业部、环氧乙烷事业部的生产、储存过程中涉及的物料情况如下：原辅料：1、牛磺酸事业部：浓硫酸、30%液碱、液氨、环氧乙烷、硫磺2、环氧乙烷事业部：乙醇、液化气、乙烯、氧气、二氯乙烷、碳酸钾、氢氧化钠、五氧化二钒、硼酸中间产物：1、牛磺酸事业部：2、环氧乙烷事业部：乙烯、乙醛、甲醛、二氧化碳产品：牛磺酸、亚硫酸钠、环氧乙烷副产品：1、牛磺酸事业部：硫酸钠2、环氧乙烷事业部：乙二醇辅助过程：氮气置换系统需用的氮气（压缩的）、仪表用空气（压缩的）、制冷过程中氟利昂R22。
其中涉及的危险化学品有：浓硫酸、30%液碱、液氨、环氧乙烷、硫磺、乙醇、液化气、乙烯、氧气、乙二醇、甲醛、乙醛、二氧化碳、二氯乙烷、碳酸钾、五氧化二钒、硼酸。
根据《危险化学品重大危险源辨识》（GB 18218-2009），列入危险化学品重大危险源辨识范围的物质为：液氨、环氧乙烷、乙烯、二氯乙烷、液化气、乙醇、甲醛、氧气。
根据本公司特点，将公司两个生产事业部划分为环氧乙烷生产装置区、环氧乙烷事业部储存罐区及牛磺酸事业部原料储存区三个单元。
1.环氧乙烷生产装置区：危险化学品临界量及实际存在量一览表由此可见，危险化学品实际存在量小于其临界量，因此，环氧乙烷生产装置区单元危险化学品不构成重大危险源。
2.环氧乙烷储存罐区单元该单元有：乙醇储罐2台（2370m3/台），乙烯储罐1台（3000m3/台），液化气储罐1台（200m3/台），环氧乙烷储罐2台（200m3/台）。
其中储罐装填系数均取0.85，乙醇比重0.79、乙烯比重0.61、液化气比重0.58、环氧乙烷0.87.因此，正常情况下各种物质储量为：乙醇储罐：2370×2×0.85×0.79＝3180吨；乙烯储罐：3000×0.85×0.61=1555吨；液化气储罐：200×0.85×0.58=98吨；环氧乙烷储罐：200×2×0.85×0.87=295吨危险化学品临界量及实际存在量一览表由此可见，危险化学品实际存在量大于其临界量，因此，环氧乙烷事业部储存罐区单元危险化学品已构成重大危险源，构成重大危险源的物质为：乙醇、液化气、乙烯及环氧乙烷。
剑桥液氨罐区重大危险源评估报告
重大危险源辨识、分级符合性分析6.1 重大危险源的确认6.1.1重大危险源辨识介绍根据《危险化学品重大危险源辨识》(GB18218-2014)进行辨识：重大危险源辨识是指长期地或临时地生产、加工、搬运或贮存危险物质，且危险物质的数量等于或超过临界量的单元。
分为生产场所重大危险源和贮存区重大危险源两种。
重大危险源一个(套)生产装置、设施或场所，或同属一个工厂的且边缘距离小于500m的几个(套)生产装置、设施或场所称一个单元。
单元内存在危险物质的数量等于或超过临界量的，即被定为重大危险源。
单元内存在危险物质的数量根据处理物质品种的多少区分以下两种情况：①单元内存在的危险物质为单一品种，则该物质的数量即为单元内危险物质的总量，若等于或超过相应的临界量，则定为重大危险源。
②单元内存在危险物质为多品种时，按式（1）计算，若满足式（1），则定为重大危险源：q1/Q1＋q2/Q2＋…＋qn/Qn≥1(1)式中q1,q2,…qn—每种危险物质实际存在量，ｔ；Ｑ1,Ｑ2,…Ｑn—与各危险物质相对应的生产场所或贮存区的临界量,ｔ。
6.1.2重大危险源名单列入情况本储存区根据《危险化学品重大危险源辨识》（GB18218-2014）标准规定列入名单的有：液氨。
6.1.3重大危险源临界量辨识对储存区进行重大危险源辨识，辨识过程见表6-2。
表6-2 储存区重大危险源辩识表6.1.4重大危险源确认结论公司厂区中500米范围内皆作为一个单元进行重大危险源辨识，本公司设有1个 m3的液氨储罐，按80%的充装系数，本项目液氨罐区共储存的液氨的数量约为 t ，而液氨的临界值为10t ，因此 5/10＝ ，液氨储存区构成重大危险源。
6.2 重大危险源分级确认 6.2.1重大危险源分级方法根据《危险化学品重大危险源监督管理暂行规定》（国家安全生产监督管理总局令第40号，自2011年12月1日起施行）对重大危险源进行分级。
分级指标：采用单元内各种危险化学品实际存在（在线）量与其在《危险化学品重大危险源辨识》（GB18218-2014）中规定的临界量比值，经校正系数校正后的比值之和R 作为分级指标。
重大危险源
2.2重大危险源与风险分析一、重大危险源的辨识重大危险源评估单元的划分根据新联煤焦有限公司年产60万吨干馏煤项目生产工艺流程及公司现阶段的管理情况，将本重大危险源评估划分为3个评估单元：1、炭化单元；2、煤焦油罐区单元；3、化产单元（包括煤气柜）。
重大危险源的辨识依据本重大危险源评估进行重大危险源辨识的依据是《危险化学品重大危险源辨识》（GB18218-2009）和原国家安全生产监督管理局、国家煤矿安全监察局《关于开展重大危险源监督管理工作的指导意见》（安监管协调字【2004】56号）。
1、依据《危险化学品重大危险源辨识》辨识1）危险化学品临界量的确定方法新联煤焦有限公司年产60万吨干馏煤项目涉及的危险化学品属于《危险化学品重大危险源辨识》中的物质，其临界量见表1-1。
表1-1 危险化学品名称及其临界量注：上表是《危险化学品重大危险源辨识》中的危险化学品名称及其临界量。
2）重大危险源的辨识标准根据《危险化学品重大危险源辨识》（GB18218-2009）的定义，危险化学品重大危险源是指长期地或临时地生产、加工、使用或储存危险化学品，且危险化学品的数量等于或超过临界量的单元。
这里的单元是指一个（套）生产装置、设施或场所，或同属一个工厂的且边缘距离小于500m的几个（套）生产装置、设施或场所。
危险化学品重大危险源的辨识依据是物质的危险特性及其数量。
单元内存在的危险化学品的数量根据处理危险化学品种类的多少分为以下两种情况：（1）单元内存在的危险化学品为单一品种，则该危险化学品的数量即为单元内危险化学品的总量，若等于或超过其对应的临界量，则定为重大危险源；（2）单元内存在的危险化学品为多品种时，则按式（1）计算，若满足式（1），则定为重大危险源：式中：q1，q2……q n —每种危险化学品实际存在量，单位为吨（t）。
Q1，Q2……Q n —与各危险化学品相对应的临界量，单位为吨（t）。
2、依据《关于开展重大危险源监督管理工作的指导意见》辨识根据《关于开展重大危险源监督管理工作的指导意见》（安监管协调字[2004]56号），符合下列条件的压力管道、锅炉、压力容器属于重大危险源申报范围。
