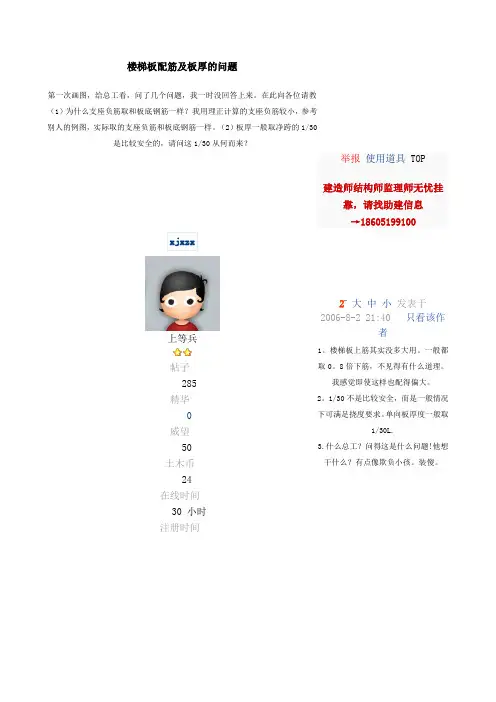

楼梯板配筋及板厚的问题
楼梯板配筋及板厚的问题第一次画图，给总工看，问了几个问题，我一时没回答上来。
在此向各位请教（1）为什么支座负筋取和板底钢筋一样？我用理正计算的支座负筋较小，参考别人的例图，实际取的支座负筋和板底钢筋一样。
（2）板厚一般取净跨的1/30是比较安全的，请问这1/30从何而来？举报使用道具 TOP建造师结构师监理师无忧挂靠，请找助建信息→186********xjxzx上等兵帖子285 精华威望50 土木币24 在线时间30 小时注册时间2#大中小发表于2006-8-2 21:40 只看该作者1。
楼梯板上筋其实没多大用。
一般都取0。
8倍下筋，不见得有什么道理。
我感觉即使这样也配得偏大。
2。
1/30不是比较安全，而是一般情况下可满足挠度要求。
单向板厚度一般取1/30L.3.什么总工？问得这是什么问题!他想干什么？有点像欺负小孩。
装傻。
2006-5-8•发短消息•加为好友举报使用道具 TOP通用建筑结构软件Strathdy1982下士帖子512精华威望100土木币110在线时间52 小时注册时间2005-7-19•发短消息3#大中小发表于 2006-8-3 09:01 只看该作者我的支座筋和正筋一直都取一样的啊，没问题的～•加为好友举报使用道具 TOP携手老庄结构成就结构精英--设计院之路从老庄结构设计培训学院开始jiangxinqiao列兵帖子7精华威望25土木币30在线时间0 小时注册时间2006-7-26•发短消息•加为好友4#大中小发表于 2006-8-3 10:12 只看该作者1).正筋和负筋的比例问题，我觉得要看具体情况,一般梯板跨度不是很大的时候,和平台板跨度相差不大时,考虑到支座的嵌固作用,梯板和平台板跨中弯距就差不多,此时可以认为弯距平衡,而梁上的负筋可以取大点,(此时的负弯矩较大),可以取1.如果梯板跨度较大,平台板无法平衡梯板传来的弯矩时候，可以考虑梯板为简支,此时负筋配1:1的比例,似乎意义不大了!可以取0.5,甚至更小!结论:梯板跨度小时,可以取0.8~1:跨度大的时候0.6~0.82)二楼说的对,挠度是梯板的只要控制因素,一般受弯都能满足(配筋适当),按照1/30L计算时候,如果按照固端考虑,挠度完全满足,按照弹性支座,则不一定满足,看系数怎么取了!按照简支的挠度一般满足不了~实际情况要根据跨度来选取适当的计算模型,不要一味相信1/30,那个也是经验数值.举报使用道具 TOP网易结构2010年版主大招聘,欢迎任何有热情的网友申请ssunn69列兵帖子8精华威望25土木币23在线时间0 小时注册时间2006-4-5•发短消息•加为好友5#大中小发表于 2006-8-4 14:51 只看该作者1.<03G101-2>中提到过，梯板上部纵筋按下部纵筋的1/2配置，且不应小于!8@200。
现浇楼梯配筋图示
实用文档标准文案楼梯钢筋楼梯要计算哪些钢筋量在实际工程中楼梯有很多种，这里只讲最简单的AT型楼梯，AT型楼梯要计算的钢筋量如图1.6.1所示：图1.6.1楼梯钢筋的计算原理楼梯的休息平台和楼梯梁可参考板和梁的算法。
这里只讲解楼梯斜跑的算法。
（一）、梯板底筋1、受力筋（1）、长度计算AT型楼梯第一斜跑受力筋长度按图1.6.2～4进行计算图1.6.2～4标准文案＝思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋长度。
（2）、根数计算楼梯受力筋根数根据图1.6.5进行计算图1.6.5标准文案思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部受力筋根数。
2、受力筋的分布筋（1）、长度计算楼梯斜跑梯板分布筋长度根据图1.6.6进行计算图1.6.6根据图1.6.6我们推导出楼梯斜跑梯板底受力筋的分布筋长度计算如表1.6.3 表1.6.3：梯板底受力筋的分布筋长度计算表标准文案思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的长度。
（2）、根数计算梯板分布筋根数根据图1.6.7进行计算标准文案图1.6.7根据图1.6.7我们推导出楼梯斜跑梯板分布筋根数计算如表1.6.4 表1.6.4：楼梯斜跑梯板分布筋根数计算表标准文案思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的底部分布筋的根数。
（二）、梯板顶筋1、支座负筋（1）、长度计算楼梯支座负筋长度根据图1.6.8～10进行计算标准文案图1.6.8～10根据图1.6. 8～10我们推到出梯板支座负筋的长度计算公式如表1.6.5 表1.6.5：AT楼梯梯板底支座负筋长度计算表标准文案标准文案思考与练习1、请用手工计算一号写字楼一层楼梯斜跑的支座负筋的长度（2）、根数计算楼梯支座负筋根数根据图1.6.11进行计算标准文案图1.6.11根据图1.6.11可以推导出楼梯斜跑梯板受力筋根数计算如表1.6.6 表1.6.6：楼梯斜跑梯板支座负筋根数计算表1、请用手工计算一号写字楼一层楼梯斜跑的支座负筋的根数1、支座负筋的分布筋（1）、长度计算楼梯斜跑梯板分布筋长度根据图1.6.12进行计算标准文案图1.6.12根据图1.6.12我们推导出楼梯斜跑梯板分布筋长度计算如表1.6.7 表1.6.7：楼梯斜跑梯板分布筋长度计算表1、请用手工计算一号写字楼一层楼梯斜跑的支座负筋分布筋的长度（2）、根数计算梯板分布筋根数根据图1.6.13进行计算标准文案图1.6.13根据图1.6.13我们推导出楼梯斜跑梯板分布筋根数计算如表1.6.8标准文案标准文案。
常用楼梯形式及配筋
12 14 16 17 19 21 16 18 21 23 22 23 26 27 29 33 36 TZ3 TZ2 TZ2 TZ1 TZ1 `
154.0 127.1 167.4 127.1 127.1 127.1 127.1 145.6 158.9 158.9
81.3 89.3 96.8 66.1 75.8 86.1 95.7 105.4 116.4 126.1
