TP-Link无线路由器(适用绝大多数)设置图解教程

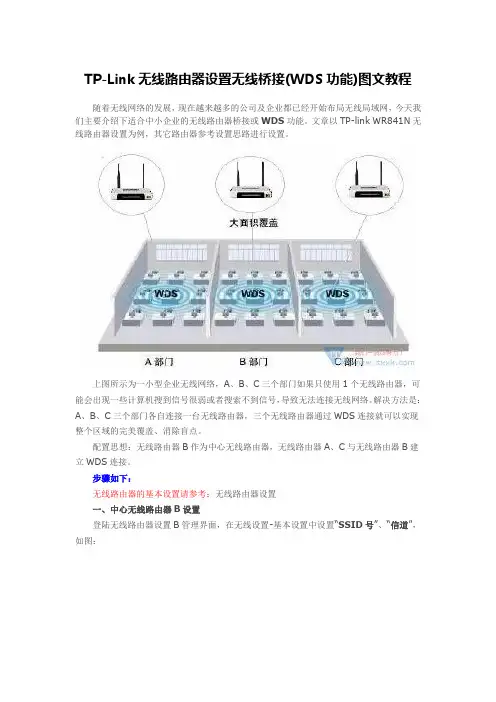

TP-Link无线路由器设置无线桥接(WDS功能)图文教程
TP-Link无线路由器设置无线桥接(WDS功能)图文教程随着无线网络的发展，现在越来越多的公司及企业都已经开始布局无线局域网，今天我们主要介绍下适合中小企业的无线路由器桥接或WDS功能。
文章以TP-link WR841N无线路由器设置为例，其它路由器参考设置思路进行设置。
上图所示为一小型企业无线网络，A、B、C三个部门如果只使用1个无线路由器，可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。
解决方法是：A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。
配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。
步骤如下：无线路由器的基本设置请参考：无线路由器设置一、中心无线路由器B设置登陆无线路由器设置B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：在“无线设置”——“无线安全设置”中设置无线信号加密信息记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。
二、无线路由器A设置。
1.修改LAN口IP地址。
在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如192.168.1.2，保存，路由器会自动重启。
2.启用WDS功能。
重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。
大家注意这里的SSID跟B路由器的是不一样的，当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围内的另一点也能上网,不用重新连接,重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大网。
3.WDS设置。
点击“扫描”，搜索周围无线信号。
在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。

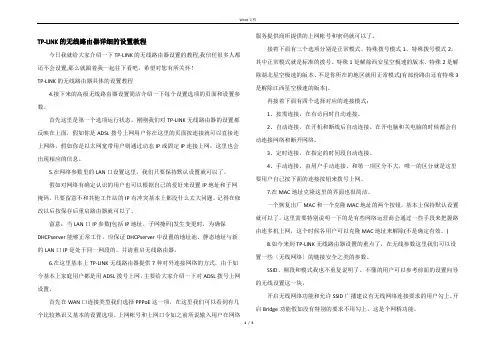

TP-LINK的无线路由器详细的设置教程
TP-LINK的无线路由器详细的设置教程今日我就给大家介绍一下TP-LINK的无线路由器设置的教程,我信任很多人都还不会设置,那么就跟着我一起往下看吧，希望对您有所关怀！TP-LINK的无线路由器具体的设置教程4.接下来的高级无线路由器设置简洁介绍一下每个设置选项的页面和设置参数。
首先这里是第一个选项运行状态。
刚刚我们对TP-LINK无线路由器的设置都反映在上面，假如你是ADSL拨号上网用户你在这里的页面按连接就可以直接连上网络，假如你是以太网宽带用户则通过动态IP或固定IP连接上网，这里也会出现相应的信息。
5.在网络参数里的LAN口设置这里，我们只要保持默认设置就可以了。
假如对网络有确定认识的用户也可以根据自己的爱好来设置IP地址和子网掩码，只要留意不和其他工作站的IP有冲突基本上都没什么太大问题。
记得在修改以后按保存后重启路由器就可以了。
留意：当LAN口IP参数(包括IP地址、子网掩码)发生变更时，为确保DHCPserver能够正常工作，应保证DHCPserver中设置的地址池、静态地址与新的LAN口IP是处于同一网段的，并请重启无线路由器。
6.在这里基本上TP-LINK无线路由器提供7种对外连接网络的方式，由于如今基本上家庭用户都是用ADSL拨号上网，主要给大家介绍一下对ADSL拨号上网设置。
首先在WAN口连接类型我们选择PPPoE这一项，在这里我们可以看到有几个比较熟识又基本的设置选项。
上网帐号和上网口令如之前所说输入用户在网络服务提供商所提供的上网帐号和密码就可以了。
接着下面有三个选项分别是正常模式、特殊拨号模式1、特殊拨号模式2。
其中正常模式就是标准的拨号、特殊1是解除西安星空极速的版本、特殊2是解除湖北星空极速的版本、不是你所在的地区就用正常模式(有部份路由还有特殊3是解除江西星空极速的版本)。
再接着下面有四个选择对应的连接模式：1、按需连接，在有访问时自动连接。
2、自动连接，在开机和断线后自动连接。

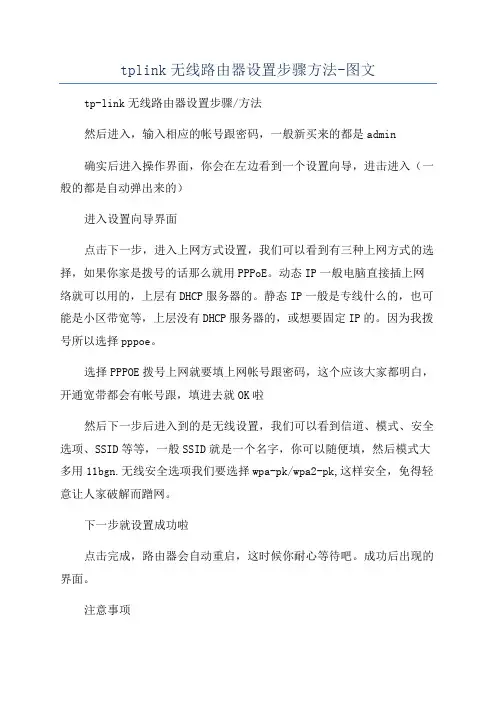

tplink无线路由器设置步骤方法-图文
tplink无线路由器设置步骤方法-图文tp-link无线路由器设置步骤/方法然后进入，输入相应的帐号跟密码，一般新买来的都是admin确实后进入操作界面，你会在左边看到一个设置向导，进击进入（一般的都是自动弹出来的）进入设置向导界面点击下一步，进入上网方式设置，我们可以看到有三种上网方式的选择，如果你家是拨号的话那么就用PPPoE。
动态IP一般电脑直接插上网络就可以用的，上层有DHCP服务器的。
静态IP一般是专线什么的，也可能是小区带宽等，上层没有DHCP服务器的，或想要固定IP的。
因为我拨号所以选择pppoe。
选择PPPOE拨号上网就要填上网帐号跟密码，这个应该大家都明白，开通宽带都会有帐号跟，填进去就OK啦然后下一步后进入到的是无线设置，我们可以看到信道、模式、安全选项、SSID等等，一般SSID就是一个名字，你可以随便填，然后模式大多用11bgn.无线安全选项我们要选择wpa-pk/wpa2-pk,这样安全，免得轻意让人家破解而蹭网。
下一步就设置成功啦点击完成，路由器会自动重启，这时候你耐心等待吧。
成功后出现的界面。
注意事项TP-LINK路由器的DHCP服务是自动开起的,所以你只要接上PC电脑,路由器就会分配IP，其他的电脑基本无须设置,直接用网线连接路由器或者交换机就可以上网了。
这里建议用DHCP自动分IP,还有一点是因为固定IP有利黑客攻击，并且有时候限速也是和MAC绑定的。
方法/步骤看看路由器后面的接口。
电源口连接电源用，LAN口可连接电脑，交换机，AP等。
WAN口是连接外网用的，例如接“宽带猫”。
反过来路由器的背面有设置相关内容，产品序列号等信息。
路由器的默认地址是192.168.1.1，这个地址在进入设置时需要用到，要在浏览器的地址栏输入的，还有用户名以及密码需要在登录时填写。
好了，我们就可以进入设置了。
路由器插入电源，把电脑的有线网卡插口与路由器的LAN口用网线连接起来。
以Windwo某P系统为例（WIN7系统也差不多，此处就不多说了），进入控制面板－网络连接，然后选中该网卡，按右键，去到属性选项。
图解TP-link无线路由器WDS设置
图解TP-link无线路由器WDS设置TP---WDS功能应用举例在无线网络成为家庭和中小企业组建网络的首选解决方案的同时，由于房屋基本都是钢筋混凝土结构，并且格局复杂多样，环境对无线信号的衰减严重。
所以使用一个无线AP进行无线网络覆盖时，会存在信号差，数据传输速率达不到用户需求，甚至存在信号盲点的问题。
为了增加无线网络的覆盖范围，增加远距离无线传输速率，使较远处能够方便快捷地使用无线来上网冲浪，这样就需要用到我们无线路由器的桥接或WDS功能。
上图所示为一小型企业无线网络，A、B、C三个部门如果只使用1个无线路由器（本文以TL-WR841N V5为例），可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。
解决方法是：A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。
配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。
步骤如下：注：本文所介绍的产品设置方法适用于TL-WR841N v5、TL-WR741N、TL-WR742N(考虑WR742N)、TL-WR710N 。
一、中心无线路由器B设置登陆无线路由器B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：在无线设置-无线安全设置中设置无线信号加密信息记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。
二、无线路由器A设置。
1.修改LAN口IP地址。
在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如192.168.1.2，保存，路由器会自动重启。
2.启用WDS功能。
重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。
3.WDS设置。
点击“扫描”，搜索周围无线信号。
在扫描到的信号列表中选择B路由器SSID号，如下图中TP-LINK_841_B,点击“连接”。

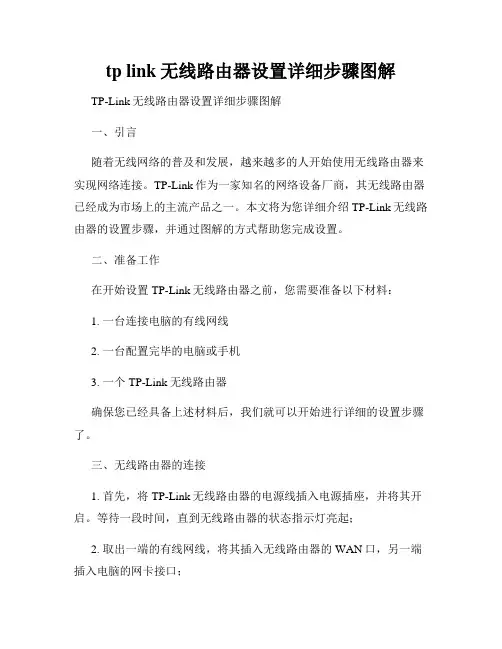

tp link无线路由器设置详细步骤图解
tp link无线路由器设置详细步骤图解TP-Link无线路由器设置详细步骤图解一、引言随着无线网络的普及和发展，越来越多的人开始使用无线路由器来实现网络连接。
TP-Link作为一家知名的网络设备厂商，其无线路由器已经成为市场上的主流产品之一。
本文将为您详细介绍TP-Link无线路由器的设置步骤，并通过图解的方式帮助您完成设置。
二、准备工作在开始设置TP-Link无线路由器之前，您需要准备以下材料：1. 一台连接电脑的有线网线2. 一台配置完毕的电脑或手机3. 一个TP-Link无线路由器确保您已经具备上述材料后，我们就可以开始进行详细的设置步骤了。
三、无线路由器的连接1. 首先，将TP-Link无线路由器的电源线插入电源插座，并将其开启。
等待一段时间，直到无线路由器的状态指示灯亮起；2. 取出一端的有线网线，将其插入无线路由器的WAN口，另一端插入电脑的网卡接口；3. 此时，您的电脑已经与无线路由器建立了有线连接。
四、登录无线路由器管理界面1. 打开您的浏览器，输入默认的管理地址（一般为192.168.0.1或192.168.1.1）；2. 在打开的管理页面上输入默认的用户名和密码（一般为admin/admin），然后点击登录。
五、快速设置向导1. 成功登录后，您将看到无线路由器的管理界面；2. 在界面的左侧菜单中，找到并点击“快速设置”项；2. 在快速设置页面中，您可以进行无线网络名称（SSID）和密码的设置；3. 输入您希望的无线网络名称和密码，然后点击“下一步”。
六、无线安全设置1. 在无线安全设置页面，您可以选择不同的安全加密方式；2. 根据您的需要，选择适合的加密方式，并设置相应的密码和加密方式；3. 点击“下一步”完成无线安全设置。
七、其他高级设置1. 在管理界面的左侧菜单中，您可以找到许多其他高级设置选项；2. 例如，您可以设置端口转发、动态域名解析等功能；3. 根据您的需求，选择相应的高级设置，并进行详细配置。
tp link路由器设置方法 最详细的路由器设置图解
tp link路由器设置方法最详细的路由器设置图解TP-Link路由器设置方法：最详细的路由器设置图解在本文中，将详细介绍如何设置TP-Link路由器。
通过图解和步骤说明，您将能够轻松设置您的路由器并享受高速网络连接。
1. 准备工作在开始设置之前，请确保您已经购买了适合您需求的TP-Link路由器，并且将其正确连接到您的宽带调制解调器或者是光猫上。
2. 连接路由器将您的电脑或者笔记本电脑通过以太网线连接到路由器的LAN端口上。
插入另一端的电缆到您的电脑或者笔记本电脑的以太网端口上。
3. 打开浏览器打开您喜欢使用的浏览器，如Chrome、Firefox或者Safari等。
4. 登录路由器在浏览器的地址栏中键入默认的TP-Link路由器管理IP地址，通常为192.168.0.1。
按下回车键。
您将被引导到TP-Link路由器的登录页面。
5. 输入用户名和密码在登录页面中输入您的用户名和密码。
如果您是第一次登录路由器，可以在路由器的包装盒或者说明书中找到默认的用户名和密码。
6. 设置无线网络名称（SSID）成功登录后，您将进入路由器的设置界面。
在无线设置选项中，找到“SSID名称”或者“无线网络名称”的字段。
在这里输入您想要设置的无线网络名称。
确保选择一个易于记住的名称，方便您的设备连接。
7. 设置无线网络密码在无线设置选项中，找到“无线密码”或者“安全密码”的字段。
在这里输入您想要设置的密码作为无线网络的访问密码。
建议使用包含字母、数字和符号的复杂密码以增加安全性。
8. 选择加密类型在无线设置选项中，找到“加密类型”或者“安全设置”的字段。
选择WPA2-PSK（推荐）作为无线网络的加密类型。
这是一种安全性较高的加密类型，确保您的网络数据被加密传输。
9. 应用设置完成上述设置后，记得点击“应用”或者“保存”按钮，使设置生效。
10. 重新连接网络在设置完成后，您可以断开路由器和电脑之间的以太网连接。
然后，在您的设备上搜索并连接到您刚才设置好的无线网络。
TP Link无线路由器设置教程
TP Link无线路由器设置教程TP-Link无线路由器设置教程无线路由器已成为如今家庭网络的重要设备之一。
它不仅可以为多个设备提供稳定的网络连接，还能提供更好的网络安全性和管理功能。
作为一款领先的无线路由器品牌，TP-Link提供了一系列易于设置和管理的产品。
本文将为您详细介绍TP-Link无线路由器的设置步骤和相关注意事项。
步骤一：连接与登录首先，确保您已经将TP-Link无线路由器连接到电源，并使用网线将其与您的宽带调制解调器连接。
一旦连接完毕，打开您的电脑，并通过无线连接或网线将其与TP-Link路由器进行连接。
在您的浏览器中输入默认网关地址。
通常情况下，TP-Link路由器的默认网关地址是“192.168.0.1”或者“192.168.1.1”。
在输入网关地址后，按下“Enter”键，您将看到一个登录页面。
输入默认的用户名和密码。
根据您的型号，TP-Link路由器的默认用户名和密码可能不同。
您可以在产品包装盒或官方网站上找到这些信息。
一旦输入正确的用户名和密码，点击登录。
步骤二：基本设置一旦成功登录，您将看到一个管理界面，然后您可以开始进行基本设置。
首先，您可以更改无线网络名称（SSID）和密码。
SSID是您的无线网络的名称，而密码用于保护您的网络免受未经授权的访问。
点击“Wireless”选项卡，然后选择“Wireless Settings”选项。
在此选项卡中，您可以更改网络名称和密码。
建议您使用强密码以增加网络安全性。
其次，您可以选择无线安全加密类型。
在“Wireless”选项卡中，选择“Wireless Security”选项。
根据您的偏好，选择WPA2-PSK或其他加密类型，并设置相应的密码。
请注意，WPA2-PSK是目前最安全的无线加密标准，建议您选择此选项。
步骤三：高级设置除了基本设置之外，您还可以进行一些高级设置以优化您的无线网络。
首先，您可以指定一个固定的IP地址。
在“DHCP”选项卡中，选择“DHCP Settings”，然后选择“Reserved IP Address”。
TPLINK无线路由WDS(桥接)设置方法图解教程增强wifi局域网信号覆盖距离的方法
TPLINK无线路由WDS(桥接)设置方法图解教程增强wifi局域网信号覆盖距离的方法*此教程转载于网络，在此感谢网友mobilelb的分享！下面教程可能个别同学需要自己研究通了给大家发表下心得此教程可以组无线家庭网无线网教程开始”以两台TP-link WR841无线路由器设置为例，随着无线网络的发展，现在越来越多的公司及企业都已经开始布局无线局域网，今天我们主要介绍下适合中小企业的无线路由器桥接或WDS功能。
其它路由器参考设置思路进行设置。
@* k% K3 t4 y; X1 i5 x上图所示为一小型企业无线网络，A、B、C三个部门如果只使用1个无线路由器，可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。
解决方法是：A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。
" p6 ^* C; V$ `% F配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。
6 W( X6 m* e9 }, U' ]步骤如下：/ x( l; M3 q Q. J9 G$ ^; O无线路由器的基本设置请参考：tp link无线路由器设置{0 Z" x" f, D* `7 u5 c" d% e一、中心无线路由器B设置登陆无线路由器设置B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图在“无线设置”——“无线安全设置”中设置无线信号加密信息记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。
二、无线路由器A设置。
4 A- z& }- [_: @$ L' z* R1.修改LAN口IP地址。
在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如192.168.1.2，保存，路由器会自动重启。
TP-LINK 路由器设置 图解教程
TP-LINK 路由器设置图解教程来源：互联网作者：佚名时间：02-21 03:21:06【大中小】点评：一、设备：买一个路由器，如TP-LINK（TL-R402M）90元左右，有一个WAN口和四个LAN口，另加上两条的两端都钳有水晶头的网线。
二、接法：把插到台式机的网线水晶头（另一端已接ADSL的）的接到路由器的WAN口上，用那另两条网线分别接到通电的路由器四个LAN口中的任意两个口，另一、设备：买一个路由器，如TP-LINK（TL-R402M）90元左右，有一个WAN 口和四个LAN口，另加上两条的两端都钳有水晶头的网线。
二、接法：把插到台式机的网线水晶头（另一端已接ADSL的）的接到路由器的WAN口上，用那另两条网线分别接到通电的路由器四个LAN口中的任意两个口，另外两端分别插到两台式机网卡上。
三、台式机设置：1、先删除原有的拔号程序，右击IE浏览器--属性--连接，在白框里选择那个拔号，点击删除，确定。
如果是装电信的星空极速拔号，则卸载就行了。
2、分别设台式机IP，右击网上邻居--属性--再右击那个“本地连接”--属性--点击Internet协议（TCP/IP）--点击“属性”按纽，填写IP：192.168.1.111 （或）192.168.1.*（*代表2-100之间的某个数字，不能填1否则同路由器本身冲突）子网掩码：255.255.255.0网关：192.168.1.1DNS：电信所给的DNS(不同地区DNS不同，可打电话问电信）具体数值打电话询问网络服务商，比如是网通的，就打10060，咨询人工台便可..设好后点击两次确定。
另一台也一样设，IP不同而已，如192.168.1.222.四、路由器设置：在任一台式机桌面上双击IE浏览器，在地址栏上输入192.168.1.1，登入到路由器，输入用户名的密码：默认都是 admin（或）guest (如果不是请查路由器说明书）。
点击“设置向导”，下一步，选“ADSL虚拟拨号（PPPoE）”最主要是将拨号方式设置为（pppoe）。
TP-link 无线路由器WDS设置方法图解_无线桥接设置
TP-link 无线路由器WDS设置方法图解_无线桥接设置详细出处参考：/softjc/39394.html#络的发展，现在越来越多的公司及企业都已经开始布局无线局域网，今天我们主要介绍下适合中小企业的无线路由器桥接或WDS功能。
文章以TP-link WR841N无线路由器设置为例，其它路由器参考设置思路进行设置-随着无线网络的发展，现在越来越多的公司及企业都已经开始布局无线局域网，今天我们主要介绍下适合中小企业的无线路由器桥接或WDS功能。
文章以TP-link WR841N无线路由器设置为例，其它路由器参考设置思路进行设置。
上图所示为一小型企业无线网络，A、B、C三个部门如果只使用1个无线路由器，可能会出现一些计算机搜到信号很弱或者搜索不到信号，导致无法连接无线网络。
解决方法是：A、B、C三个部门各自连接一台无线路由器，三个无线路由器通过WDS连接就可以实现整个区域的完美覆盖、消除盲点。
配置思想：无线路由器B作为中心无线路由器，无线路由器A、C与无线路由器B建立WDS连接。
步骤如下：无线路由器的基本设置请参考：tp link无线路由器设置一、中心无线路由器B设置登陆无线路由器设置B管理界面，在无线设置-基本设置中设置“SSID号”、“信道”，如图：在“无线设置”——“无线安全设置”中设置无线信号加密信息记录无线路由器B设置后的SSID、信道和加密设置信息，在后续无线路由器A、C的配置中需要应用。
二、无线路由器A设置。
1.修改LAN口IP地址。
在网络参数-LAN口设置中，修改IP地址和B路由器不同（防止IP地址冲突），如192.168.1.2，保存，路由器会自动重启。
2.启用WDS功能。
重启完毕后，用更改后的LAN口IP地址重新登陆无线路由器A，在无线设置-基本设置中勾选“开启WDS”。
大家注意这里的SSID跟B路由器的是不一样的，当然也可以设置成相同的，这样你在这三个路由器覆盖范围内可以漫游，也就是说只要你在这个范围内随意一点连上了网，到这个范围内的另一点也能上网,不用重新连接,重新输入SSID很方便形象的说就是三个路由器组成了一个相同的大网。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无线路由器设置图解教程
多数常见路由器设置都差不多，一般在浏览器输入192.168.1.1进入路由器设置，用户名和密码一般都是admin（不是的话根据说明书的IP地址和用户名密码）。
登录后的初始界面如下：
登陆之后首先运行设置向导，我已经把登陆运行向导功能关闭，大家可以在左边栏点击设置向导。
点击下一步出现如下图所示：
由于本人现在是在办公室，属于在局域网内建设局域网（道理一样），所以先介绍静态ip的设置。
点击下一步出现如下图格式
大家现在可以设置你的外网IP等信息，这个仅供有固定ip用户使用。
如果大家是宽带拨号上网，那么在上面选择的应是ADSL虚拟拨号（PPPOE），则会弹出如下图的窗口：
把你的帐号和口令输入点击下一步即可
经过以上的设置之后，在前两个步骤点击下一步（如果选择的是动态ip则直接跳转到这里）都会跳转到如上图的窗口。
在这里我们可以选择路由是否开启无线状态，默认是开启的。
SSID是无线局域网用于身份验证的登录名，只有通过身份验证的用户才可以访问本无线网络
在模式这里可以选择带宽设置有11m、54m和108m共四个选项，只有11m和54m 可以选择频段，共有1－13个频段供选择，可以有效的避免近距离的重复频段。
大家应该发现了108m模式有两个，一个是Static模式，另外一个是Dynamic 模式。
二者一个为静态的一个为动态的，注意如果选择了静态108m模式，必须是支持速展tm功能的无线网卡才可以连接，建议选择动态或54m自适应
完成后会出现如上图的所示，点击完成。
现在进入了网络参数设置的LAN口设置即你想组建的局域网网段，IP地址即你将要使用的网关
IP地址设置好后，子网掩码有255.255.255.0和255.255.0.0可以选择. 如果选择了255.255.255.0的话，最多可以使用254个ip地址，按照我设置的ip 地址项表述的话就是100.100.100.1-100.100.100.254可以使用，但是路由器
本身占用了.1的地址，所以只有253个。
如果选择的是255.255.0.0，则可以使用100.100.0.1-100.100.255.254之间的除路由器占用的.1外的任意IP地址
这个wan口设置就是刚才咱们使用设置向导设置好的广域网（相对本局域网）信息
大家应该看到了上图wan口连接类型有7个可供选择，根据自己的需要选择即可
mac地址克隆就不需要详细介绍了吧，主要是外接设备需要绑定mac的时候，才需要更改为已允许的
这个图片是无线参数的基本设置，这里主要说明的是安全设置，当然你要开启
了才可以
在这里可以添加允许或禁止的mac地址访问本局域网络，一般的家庭用的话，主机不多，建议启用允许列表即可，记得添加允许的mac
无论上一步选择的是允许还是禁止列表中的添加都会转到如上图的窗口，并且可以在这里设置是允许的还是禁止的，可以选择生效或失效
这里就不需要说明了，主要显示连接到本路由器的电脑等设备的信息以及数据包大小
这里可以选择是否启用dhcp服务，如果启用了可以分配地址段等信息，即我们用电脑上网是自动分配的ip地址
这里可以选择静态地址分配，即给mac绑定ip地址
在上一步点击了添加后，会转到上图的窗口，在这里输入想要绑定的mac和ip 地址就可以了还可以选择是否生效。
对于限制上网时间段的朋友有用
这个虚拟服务器就比较重要了，对于需要和外部进行数据共享的朋友（即我们说的端口映射）。
点击了添加会转到下图
在这里添上服务器开放的端口号、ip地址等
协议可以选择all（全部）、tcp和udp三种
还可以选择生效或者失效，即对相应的服务器开启或者禁用
常用的服务端口号有以上10中，大家可以选择相应的，如果一台服务器需要开启多个项目，那多建立几个虚拟服务器指向同一ip就可以了
在开启防火墙的情况下，有些应用程序需要特定的端口访问网络，在这里可以指定
点击了上一步的添加新条目后会转到上图所示，触发端口填写相应的程序所需要的，然后在开放端口中选择开放此端口
触发协议也是有all、tcp和udp三个选项，如果不知道是tcp或者udp，可以选择all
开放端口的状态也是如此
这里同样可以选择是失效或者生效
这里就是选择常用的应用程序了，均可以在路由器防火墙开启的前提下使用选择
这个大家看图片上的文字就好了
这里可以设置是否开启upnp
现在到了安全设置方面了，如上图，先来防火墙设置，想设置高的安全级别可要仔细看啊。
选择开启防火墙设置（在前面的方框打上对号啊，否则无效）开启防火墙后有地址过滤、域名过滤和mac过滤三个，可以选取相应的，当然可以全部选取了
在安全设置栏选择ip过滤会出现上图的窗口，点击添加新条目
这里可以设置ip过滤的详细信息，生效时间、ip地址段、端口等
协议都是一样，有三种可以选择
这里就是选择是允许还是禁止以上设置的ip段
状态和前面的完全相同
以上的域名和mac过滤和ip地址过滤大同小异，大家参考着设置就可以了
这里可以选择远程管理所需要的端口和固定的ip地址，选择后必须使用相应的端口和固定的一个ip地址才可以进行路由器管理，增加了路由的安全级别
这里只要开启后保持默认设置就可以了，一般不需要修改
这里是点击dos被禁止主机列表后显示的，和标题一样，主要显示被禁止的主机状态
这里是设置路由器的静态路由信息，点击添加新条目就到下个图片所示
这里设置静态路由的目的ip地址等信息
这里是IP与mac绑定下的静态arp设置，点击启用后才生效
这里就是进行MAC和IP地址绑定了，不过比较麻烦，需要一个个添加，不如直接点击arp映射表，在这里选择导入就可以了，如下图
设置多了路由器也会增加工作量，容易造成死机，不建议设置绑定
动态dns有以上两种方式可以选择，大家看上图就可以了
时间设置大家都会，下图是部分时区的截图，大家可以看看
要对路由器进行升级需要先把升级文件保存在本地（进行连接路由器的主机上），然后点击浏览选择相应的文件就可以了
这里的回复出厂设置我不喜欢用，有时候恢复的不彻底，比较喜欢使用路由器的reset按钮，开机时找个比较细的东东按住就可以了
到这一步已经配置好了，可以把配置好的文件导出到本地保存，以便路由器故障的时候恢复数据，减少重新设置的工作量
有些设置修改的时候就要重启路由器了
这里可以更改登陆路由器所需的用户名和密码，很简单。
