TY-9610型直读光谱仪操作规程
直读光谱仪操作规程
直读光谱仪操作规程《直读光谱仪操作规程》一、前言直读光谱仪是一种用于分析物质成分和结构的仪器，广泛应用于化学、生物、医药等领域。
为了保证光谱仪的正常运行，保护仪器和操作人员的安全，特制定本操作规程。
二、操作前准备1. 确保光谱仪处于水平稳定的工作台上，并且周围环境无干扰光源的存在。
2. 检查电源、气源和各个连接线是否牢固，并连接好。
3. 打开仪器电源，等待充分预热。
三、样品制备1. 样品应根据具体实验要求进行制备，确保样品制备符合光谱仪的测试范围，并尽量减少杂质和干扰物质的存在。
2. 将样品放置于光谱仪透射仓内，确保样品均匀分布并与光路方向垂直。
四、操作步骤1. 打开仪器软件，设置光谱仪测试参数，如波长范围、积分时间等。
2. 确认光路调节正确，光源和检测器处于良好工作状态。
3. 确认透射仓内样品处于正确位置，关闭透射仓门。
4. 点击开始测试，观察光谱曲线是否稳定，并记录数据。
5. 测试结束后，关闭仪器电源，清理样品残留物，保持仪器干净整洁。
五、注意事项1. 操作人员应穿戴实验服和防护眼镜，确保个人安全。
2. 在操作过程中谨防样品溅射和化学品飞溅，注意操作时的安全防范。
3. 使用化学试剂时，注意防火、防爆和防腐蚀，遵守化学品安全操作规程。
4. 操作结束后，关闭仪器电源，及时清理实验台面和周围环境，保持实验室整洁。
六、运行维护1. 每次使用后及时清洁和整理仪器，避免灰尘积累和机械部件损坏。
2. 定期检查光谱仪的关键部件，如光源、检测器等，保持其正常工作状态。
3. 遵守保养计划，定期进行标准样品的校准和验证，确保测试结果准确可靠。
本规程为直读光谱仪操作规程，操作人员应严格遵守以上规程，做好操作记录和实验报告。
如有任何问题，应及时向实验室负责人或相关专业人员咨询。

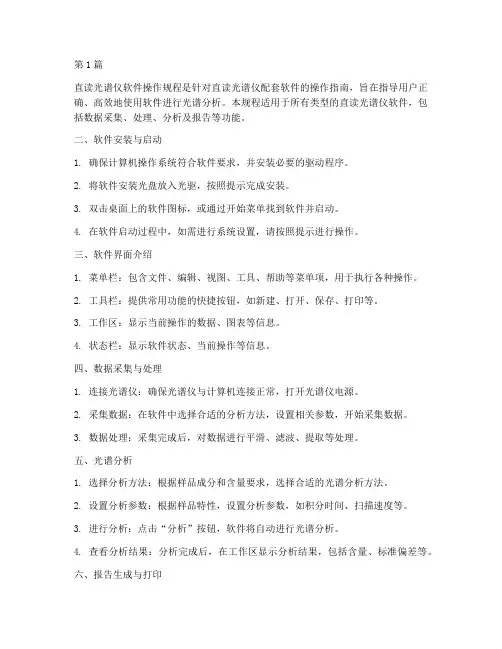

直读光谱仪软件操作规程(3篇)
第1篇直读光谱仪软件操作规程是针对直读光谱仪配套软件的操作指南，旨在指导用户正确、高效地使用软件进行光谱分析。
本规程适用于所有类型的直读光谱仪软件，包括数据采集、处理、分析及报告等功能。
二、软件安装与启动1. 确保计算机操作系统符合软件要求，并安装必要的驱动程序。
2. 将软件安装光盘放入光驱，按照提示完成安装。
3. 双击桌面上的软件图标，或通过开始菜单找到软件并启动。
4. 在软件启动过程中，如需进行系统设置，请按照提示进行操作。
三、软件界面介绍1. 菜单栏：包含文件、编辑、视图、工具、帮助等菜单项，用于执行各种操作。
2. 工具栏：提供常用功能的快捷按钮，如新建、打开、保存、打印等。
3. 工作区：显示当前操作的数据、图表等信息。
4. 状态栏：显示软件状态、当前操作等信息。
四、数据采集与处理1. 连接光谱仪：确保光谱仪与计算机连接正常，打开光谱仪电源。
2. 采集数据：在软件中选择合适的分析方法，设置相关参数，开始采集数据。
3. 数据处理：采集完成后，对数据进行平滑、滤波、提取等处理。
五、光谱分析1. 选择分析方法：根据样品成分和含量要求，选择合适的光谱分析方法。
2. 设置分析参数：根据样品特性，设置分析参数，如积分时间、扫描速度等。
3. 进行分析：点击“分析”按钮，软件将自动进行光谱分析。
4. 查看分析结果：分析完成后，在工作区显示分析结果，包括含量、标准偏差等。
六、报告生成与打印1. 生成报告：点击“报告”菜单，选择报告模板，将分析结果生成报告。
2. 打印报告：将生成的报告导出为PDF或Word格式，进行打印。
七、软件关闭1. 关闭报告：完成报告打印后，关闭报告窗口。
2. 退出软件：点击菜单栏中的“文件”菜单，选择“退出”或点击软件右上角的关闭按钮。
3. 断开光谱仪连接：关闭光谱仪电源，确保光谱仪与计算机连接正常断开。
八、注意事项1. 确保光谱仪与计算机连接正常，避免数据采集失败。
2. 在进行光谱分析时，请仔细设置分析参数，确保分析结果的准确性。
直读光谱仪操作规程
直读光谱仪操作规程一、设备工作要求1.1化验室温度26±4℃，湿度≤75%。
1.2氩气纯度必须达99.997%，激发状态下氩气流量为550-650。
1.3仪器负高压值为650±5V，真空值＞0.8，真空度＜5%，真空室温度35±0.2℃，每台仪器具有单独的地线。
二、制样要求2.1样品需用合格取样器取样、样品成分应均匀且具有代表性，需白口化的样品必须白口化。
2.1样品切割打磨后，被分析表面无气孔、沙眼、裂纹等，且表面不得有异物接触（如手触摸）。
三、工作流程3.1精准分析：Analysis→Quality-Control→选通道→OK→输炉号→Continue→激发至少两次（在系统允许误差范围内）→显示成分→报出。
3.2参考分析：Analysis→Routine - Analysis→选通道→OK→输炉号→Continue→激发至少两次（在系统允许误差范围内）→显示成分→报出。
3.3未知材料参考分析：Analysis→Automated program selec→输编号→Continue→系统自选分析曲线→激发至少两次（在系统允许误差范围内）→显示成分→报出。
四、曲线复位及系统误差的缩减4.1 Recalibration→FE-Matrix→按系统提示进行标样的激发检测。
完全标准化在换氩气、清理激发态、擦洗透镜（K＞1.4）、长时间停机等上述情况下操作执行，标准化记录应加以保存以备了解设备运行状况。
4.2 Analysis→Quality-Control→l选通道→OK→F7→OK→激发标样分析至少两次→将平均结果与标样值对比查看，差值小则退出界面反之则继续此项操作。
每班接班后进行上述操作，每班在上班期间校准设备两次并在电脑中保留校准数据。
五、注意要点5.1被分析样品不宜过热。
5.2激发后查看钢样激发点是否有1/4黑斑，有则正常，无则查找原因。
5.3激发后及时盖上激发孔，以免异物落入其中。
直读光谱仪操作规程全（1）
直读光谱仪操作规程全（1）为保证直读光谱仪系统发挥正常功能，特制定本规范，规定了直读光谱仪的作业环境、作业过程、维护保养等具体细节。
1.直读光谱仪作业环境要求1.1直读光谱仪作业环境清洁、无尘，尽可能避免震动。
1.2作业环境温度：+18℃―+28℃；短期温度变化率不要超过±5℃/小时。
1.3作业环境最佳湿度：20～80％相对湿度。
1.4工作电压稳定：230±10%，频率：50/60HZ1.5在氩气瓶与铜管之间还需一块压力表，用于减压。
输入压力范围应在0～2.5MPA。
1.6氩气纯度必须≥99.995%；O2≤5ppm N≤20ppm H2O≤5ppm CO2+CH4≤5ppm。
2.实验过程工作2.1开、关机顺序2.4.1接通总电源，确保整个系统通电2.4.2开启电源稳压器，保证直读光谱仪作业时处于恒定电压230±10%下2.4.3开启氩气净化器，确保净化器上的两个阀门为开，温度值设定500℃。
2.4.4打开氩气瓶阀门，并调节氩气输出压力至0.7Mpa。
2.4.5打开电脑显示器、打印机、主机。
2.4.6最后开启光谱仪（欧式插板）和光源开关。
2.4.7稳定一段时间，使得仪器能量达到最佳状态。
2.4.8关机则相反电压恒定230±10%温度值设定500℃输出压力0.7Mpa输出压力调节快到一格停止使用，需更换。
光源开关地线，无伤害2.2仪器工作前状态检测2.2.1仪器工作前应该检测状态是否正常。
2.2.2双击“Spark Analyzer Vision Mx”图标，打开分析软件。
2.2.3通过软件系统|自检|设备参数2.2.4也可通过选择SSE/MID图来维护。
2.2.5将SUS样品重新磨好，放在火花台上，按F2激发，看激发点是否正常，如果不正常，充气三分钟，直到SUS样品激发点正常。
如果激发点始终不正常，是氩气不纯，应该更换氩气。
绿色为正常SSE/MID图红色为异常异常原因提示2.3仪器ICAL标准化操作2.3.1仪器经过一到三个月的时间,或者更长时间没有工作；或者仪器提示要做ICAL标准化的时候（如果是仪器提示要做，要观察激发点是否正常，不正常的话是其它原因造成的，查找相应原因）做ICAL标准化。
型全谱直读光谱仪安全操作及保养规程
型全谱直读光谱仪安全操作及保养规程光谱仪是一种利用光谱分析物质物理性质的仪器，型全谱直读光谱仪是其中一种常见的类型。
为了保证实验室操作的安全和设备的正常运行，制定本安全操作及保养规程。
一、实验室安全操作1.1 实验室环境型全谱直读光谱仪在测量样品时需要特殊的环境，通常需要干净、安静、暗室。
•实验室内应保持通风良好；•实验环境中的电磁干扰应尽量降低；•实验过程中应保持安静避免干扰设备的运转；•不适宜在强光下进行测量。
1.2 操作前准备•调整并确认设备安装稳定；•确认光源、检测器、样品室、高压电源等部位连接正确且无短路；•保持沉着冷静，避免疏忽造成危险。
1.3 操作中注意事项•操作光源和检测器时，应保证手部干燥以避免触电；•清洁样品室时，使用适量的酒精注意火源安全；•避免大力振动、震动，撞击灵敏部位。
1.4 操作结束后•关闭仪器，断开电源线等连接；•将仪器控制参数设置为标准值；•将器件恢复至初始状态，保持设备干燥和通风状态；•清理工作台及仪器周边区域，保持干净整洁。
## 二、日常保养维护2.1 干燥仪器使用后应保持干燥，避免潮湿腐蚀设备。
•及时清理样品室等区域的余温和取样物；•数据输入界面应避免接触雨水，油污霉菌等不干净物质；•没用设备时应及时遮挡并保持干燥状态。
2.2 清洁•定期清洗光源、检测器、样品室及仪器周边等部位，清理积灰和附着物；•更换组件时应注意清理及消毒杀菌；2.3 维修•维修时应断开电源，防止触电伤人；•不能自行修复的设备问题需要寻求专业人士帮助；•维修前后，检查设备是否连接正常，注意防静电。
###2.4 备品备件•定期备份设备数据；•准备组件耗材等零部件以备日后更换。
三、设备保养注意事项•仪器移动、存放或使用应谨慎，防止磕碰、摔落或振动；•环境温度应选择在5℃至40℃之间，相对湿度不应大于80%；•不要让设备长时间停留在高温或低温环境下以免影响设备性能；•使用过的耗材应及时清理并存储备用。
直读光谱仪操作规程全
直读光谱仪操作规程全为保证直读光谱仪系统发挥正常功能，特制定本规范，规定了直读光谱仪的作业环境、作业过程、维护保养等具体细节。
3. 直读光谱仪作业环境要求1.1 直读光谱仪作业环境清洁、无尘，尽可能避免震动。
1.2 作业环境温度:+18?―+28?;短期温度变化率不要超过?5?/小时。
1.3 作业环境最佳湿度:20,80,相对湿度。
1.4 工作电压稳定:230?10%，频率:50/60HZ1.5 在氩气瓶与铜管之间还需一块压力表，用于减压。
输入压力范围应在0,2.5MPA。
1.6 氩气纯度必须?99.995%;O?5ppm N?20ppm H2O?5ppm CO+CH?5ppm。
2244. 实验过程工作2.1 开、关机顺序2.4.1 接通总电源，确保整个系统通电开启电源稳压器，保证直读光谱仪作业时处于恒定电压230?10%下 2.4.22.4.3 开启氩气净化器，确保净化器上的两个阀门为开，温度值设定500?。
2.4.4 打开氩气瓶阀门，并调节氩气输出压力至0.7Mpa。
2.4.5 打开电脑显示器、打印机、主机。
2.4.6 最后开启光谱仪(欧式插板)和光源开关。
2.4.7 稳定一段时间，使得仪器能量达到最佳状态。
2.4.8 关机则相反温度值设定500? 电压恒定230?10%输出压力0.7Mpa 快到一格停止使用，需更换。
输出压力调节2光源开关地线，无伤害 2.2 仪器工作前状态检测2.2.1 仪器工作前应该检测状态是否正常。
2.2.2 双击“Spark Analyzer Vision Mx”图标，打开分析软件。
2.2.3 通过软件系统|自检|设备参数2.2.4 也可通过选择SSE/MID图来维护。
2.2.5 将SUS样品重新磨好，放在火花台上，按F2激发，看激发点是否正常，如果不正常，充气三分钟，直到SUS样品激发点正常。
如果激发点始终不正常，是氩气不纯，应该更换氩气。
绿色为正常SSE/MID图红色为异常异常原因提示2.3 仪器ICAL标准化操作2.3.1 仪器经过一到三个月的时间,或者更长时间没有工作;或者仪器提示要做ICAL标准化的时候(如果是仪器提示要做，要观察激发点是否正常，不正常的话是其它原因造成的，查找相应原因)做ICAL标准化。
最新直读光谱仪操作规程教学内容
直读光谱仪操作规程一、仪器准备1.1仪器的开启1.开机前检查主机和计算机与UPS连接是否正常，环境是否满足仪器要求：室温25±5℃，湿度≤80%，确认满足后进行下一步操作。
2.合上仪器主电源开关，再将主机上开关旋至“ON”的位置，即打开主机和电脑。
1.2氩气的准备1.确定所使用的氩气纯度为≥99.999%。
1.调节氩气瓶减压器至氩气压力在0.3±0.05MPa范围内，流量为800L/h，并保证气瓶内氩气压力不低于1MPa。
1.3软件的准备1.待计算机完全启动完毕后，打开oblfwin软件程序。
2.按F2查看系统参数，满足仪器分析要求的参数为：真空度>0.8，光电倍增管温度稳定在32℃，光电倍增管上的负高压为950V，狭缝位置与仪器出厂时设定的初始位置接近。
3.一般仪器在开启1h左右系统各参数值可达到光谱仪分析要求，如果没有问题在系统达到真空度后即可进行常规分析，但漂移校正必须在仪器达到高度热稳定后才能进行。
二、样品准备1.检查光谱磨样机运行是否正常。
2.将收到的炉前高温样品进行流水冷却。
3.检查样品高度不小于20mm，直径不小于30mm，无裂缝、气孔。
4.对样品进行粗磨，粗磨采用的砂轮片的规格为41-400*3.2*32mm，磨料粒度为30.5.将粗磨磨去氧化层表面的样品在氧化铝砂纸上细磨，砂纸磨料粒度为60.6.检查细磨好的样品，样品表面平整、光滑，纹路一致，无过热现象，无缩孔、夹杂、裂纹，无表面污染。
三、试样分析日常试样分析中，一般选择材料牌号控制进行分析，依据已建立好的材料牌号对各种样品进行分析。
3.1控制样品的激发1.在oblfwin主界面中点击“Analysis”（分析）键，选择“control Analysis”在出现的对话框中选择合金牌号进入控制分析界面。
2.在控制分析界面按F7进入控制样品激发界面。
3.将磨好的控制样品放在激发台上，按仪器上的绿色按钮开始激发，激发完毕后用钢刷清理电极，将控制样品换个位置放在激发台上重复上述工作进行第二次激发。
直读光谱仪操作规程备课讲稿
直读光谱仪操作规程直读光谱仪操作规程一、仪器准备1.1仪器的开启1.开机前检查主机和计算机与UPS连接是否正常，环境是否满足仪器要求：室温25±5℃，湿度≤80%，确认满足后进行下一步操作。
2.合上仪器主电源开关，再将主机上开关旋至“ON”的位置，即打开主机和电脑。
1.2氩气的准备1.确定所使用的氩气纯度为≥99.999%。
1.调节氩气瓶减压器至氩气压力在0.3±0.05MPa范围内，流量为800L/h，并保证气瓶内氩气压力不低于1MPa。
1.3软件的准备1.待计算机完全启动完毕后，打开oblfwin软件程序。
2.按F2查看系统参数，满足仪器分析要求的参数为：真空度>0.8，光电倍增管温度稳定在32℃，光电倍增管上的负高压为950V，狭缝位置与仪器出厂时设定的初始位置接近。
3.一般仪器在开启1h左右系统各参数值可达到光谱仪分析要求，如果没有问题在系统达到真空度后即可进行常规分析，但漂移校正必须在仪器达到高度热稳定后才能进行。
二、样品准备1.检查光谱磨样机运行是否正常。
2.将收到的炉前高温样品进行流水冷却。
3.检查样品高度不小于20mm，直径不小于30mm，无裂缝、气孔。
4.对样品进行粗磨，粗磨采用的砂轮片的规格为41-400*3.2*32mm，磨料粒度为30.5.将粗磨磨去氧化层表面的样品在氧化铝砂纸上细磨，砂纸磨料粒度为60.6.检查细磨好的样品，样品表面平整、光滑，纹路一致，无过热现象，无缩孔、夹杂、裂纹，无表面污染。
三、试样分析日常试样分析中，一般选择材料牌号控制进行分析，依据已建立好的材料牌号对各种样品进行分析。
3.1控制样品的激发1.在oblfwin主界面中点击“Analysis”（分析）键，选择“control Analysis”在出现的对话框中选择合金牌号进入控制分析界面。
2.在控制分析界面按F7进入控制样品激发界面。
3.将磨好的控制样品放在激发台上，按仪器上的绿色按钮开始激发，激发完毕后用钢刷清理电极，将控制样品换个位置放在激发台上重复上述工作进行第二次激发。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
e、分析结果可打印出开或存储在计算机中。
注意：火花激发面不能重叠，每次火花激发处理之后都要检查火花激发表面，如果激发面不正常，应检查两种可能：样品表面被污染或氩气纯度不够。
5．支持性文件
TY-9610型光电直读光谱仪使用说明书。
3.3科室负责人：负责仪器综合管理。
4．操作规程
4.1样品的准备
4.1.1之前必须将其磨光。对于钢和铸铁颗粒大小（钢是60目到90目之间，对铸铁是40目到60目之间），建议用适合本仪器样品的砂轮、砂纸磨削。
4.1.2砂纸一定不要被高合金含量的样品污染（例如：应该先用于低合金样品，再用于高合金样品）。
6．质量记录表格
仪器设备使用登记簿。
2010-10-28发布
山东遨游汽车制动系统股份有限公司
铸造制造部
2010-10-28实施
编制：
审核：
批准：
4.1.3样品必须在清洁的、规范的砂轮、砂纸上磨（没有先前激发处理留下的激发的痕迹）。样品表面不能被抛光（适时更新用过的砂轮、砂纸）。
4.1.4必须确保样品在磨的过程中没有过热（样品应该与砂轮、砂纸只有短暂的接触）。如果需要，样品应该用水冷却，再干燥，再尽可能短的时间干磨。
4.1.5软质样品（例如：铜、铝、锌、铅）必须车削表面或用酒精湿磨。
4.1.6磨好的表面一定不要玷污（例如用手触摸），（砂轮或磨样机的磨样要求与以上所述相同）。
4.2气供应要求
4.2.1气体型号：只有纯氩气（含Ar99.999％）及更高纯度的氩气才可使用。
4.2.2压阀门要求：两级减压阀门要保证纯净氩气的初始强度为3bar，流量最低要达到800L/h。
为确保精确，压力表的量程应该为4～5bar的最大范围，初始压强才会准确的表示出来。
4.4样品分析
4.4.1每次分析前检查如下内容：
a、样品是否正确准备好；
b、仪器整体状况是否稳定。
c、是否进行了标准化并对其值检查。
4.4.2分析样品需要以下几步：
a、在“分析”菜单的二级菜单中依次选择任务，基体和需要的程序。
b、输入与样品有关的信息，如样品名、炉号、操作人等，按F1键进入分析界面
c、用清洁刷轻刷激发电极末端，将准备好的分析样品盖在激发孔上。按START键激发样品
1．目的
正确、合理、高效地使用设备；
2．适用范围
适用于TY-9610型光电直读光谱仪的安全操作使用、维护和保养；
3．职责
3.1检测人员：严格按照本规程操作，确保测量过程中仪器的正常运转且误差符合标准，消除影响实验结果的意外因素，掌握测定结果的计算方法；
3.2保管人员：负责监督仪器操作是否符合规程，对仪器进行定期维护、保养；
4.3日常规操
4.3.1仪器的开机与关机用仪器内部电源接线板主开关开机与关机。一旦光谱仪的开关置于“OFF”，仪器的所有组件都与电源断开。警告：在维修和打开设备面板之前，主开关必须处于“OFF”位置，只有专业人员除外。在预先知道要停电的情况下，一定要关机。
4.3.2分析仪状态检测
4.3.2Hale Waihona Puke 1氩气的质量和压强达到标志牌的标准。
4.3.2.2氩气的排气管必须畅通无阻。
4.3.2.3光谱分析仪的温度要在允许范围之内，并保持恒定。
4.3.2.4光谱仪的真空值必须大于0.8
4.3.2.5样品的准备必须如前所述注意：设备启动到光学系统的温度达到稳定以及真空达到0.8，需要几个小时！3.3标准化：光谱分析仪根据两点法进行标准化每次设备内部状况和环境状况发生了对整个设备状况有影响的变化后，就要进行一次标准化，特别是下列情况之后：
a、清理或修理了火花激发台；
b、清理光学系统的入射窗口
c、换了新的氩气瓶
d、调整氩气流量
e、测量控制样品时，在测量值和设置点值之间有大的偏差。
注意：
错误的标准化过程会不可避免地发生错误的分析结果！例如在分析过程中将标准化样品混淆起来，导致所有通道的平移系数和偏转系数（a、m），大大地偏离了过去标准化报告中的值。
