城市供电设施建设规范
城市供电设施建设规范一、引言城市供电设施建设是现代城市基础设施建设的重要组成部分，对于保障城市正常运作，提供可靠的供电服务具有至关重要的作用。
为了确保城市供电设施建设的质量和安全，制定了一系列的规范和标准。
本文将以城市供电设施建设规范为主题，探讨其相关内容。
二、供电设施建设规划1. 城市供电设施建设规划的制定城市供电设施建设规划应根据城市的用电负荷预测、经济发展规划和环境要求，制定合理和可行的规划方案。
规划要充分考虑供电负荷的增长趋势、电力系统的可靠性和安全性等因素，并与城市其他基础设施建设相协调。
2. 城市供电设施建设规划的内容城市供电设施建设规划应包括主变电站、配电站、电缆线路、开关柜等设施的规划布局，以及与之相关的配套设施、用地要求、施工进度等内容。
规划应合理规划供电设施的位置分布，以满足城市各区域的供电需求。
三、供电设施建设设计规范1. 设计原则设计应以满足城市用电需求、保障电力供应可靠性和安全性、提高能源利用效率为原则。
设计应充分考虑供电设施的可维护性、扩容性和兼容性，以适应未来的发展需求。
2. 设计标准设计应符合国家和地方的相关标准和规范，包括供电设备的技术参数、电气设计的安全要求、施工图纸的编制规范等。
设计还应考虑供电设施的环境适应性和抗灾能力，以适应各类自然灾害的影响。
四、供电设施建设施工规范1. 施工组织和管理施工前应制定详细的施工组织设计，并合理安排施工人员的工作任务和施工流程。
施工过程中要严格遵守安全生产规定，确保施工人员的人身安全以及现场设施的安全。
2. 施工质量控制施工过程中要对施工材料、设备和施工工艺进行严格的质量控制，确保供电设施的质量符合设计要求。
同时，要进行施工现场的安全检查和质量验收，及时纠正和消除施工过程中的安全隐患和质量问题。
五、供电设施建设运维规范1. 设备运行监测和维护对供电设备进行定期的运行监测和维护，及时发现和处理设备运行异常和故障。
同时，要建立健全的设备档案和故障记录，为设备的维修和更新提供依据。
国网浙江省电力公司住宅工程配电设计技术规定(试行)
国网浙江省电力公司住宅工程配电设计技术规定（试行）第一章总则第一条为适应人民生活水平日益增长的需要,促进住宅小区供配电设施建设与社会经济、国家能源发展战略相协调,结合我省经济发展和配电网现状,本着以人为本、安全经济、实用可靠、适度超前的原则,制定本规定。
第二条本规定适用于浙江省范围内新建住宅小区配电工程的供电方案制定、设计审查、中间检查、竣工检验，指导工程建设。
各地市公司可参照本规定，结合当地实际，制定地市层面的住宅小区配电设计技术规定。
第三条本规定明确了从电网电源点起至居民电能计量装置（含表箱、电表）以及其他低压供电的非住宅类产权分界处止的新建住宅小区供配电设施的技术要求。
第四条住宅工程配电设计除应满足本规定要求外，尚应符合国家、行业及地方的相关标准规范。
第二章术语和定义第五条住宅小区住宅小区泛指不同居住人口规模的，配建有公共服务设施的居住生活聚居地。
第六条住宅小区供配电设施指从电网电源点起至居民电能计量装置（含表箱、电表）以及其他低压供电的非住宅类产权分界处止的电气设施。
第七条公共服务设施一般称公建，是与居住人口规模相对应配建的，为居民服务和使用的各类设施（含中小学、幼儿园、卫生所、会所、居委会、储蓄所、粮站、小商铺、小餐饮店、小娱乐场所等）。
第八条小区公变指为小区内中小用户服务，设备产权属供电企业，并由供电企业负责运行维护和管理的公用变电所。
第九条小区专变指为共用及其他设施服务，设备产权属居民住宅小区开发或管理单位，并由物业管理部门运行维护的专用变电所。
第十条开关站设有中压进出线配电装置，用于中压电缆线路分段、联络及中压侧功率的再分配。
按使用场所可分为户内和户外；按结构可分为整体式和间隔式。
第十一条配电站户内设有10（20）千伏环网柜、配电变压器、低压配电装置、监测及计量装置、无功补偿装置等的配电场所统称为配电站。
第十二条三双接线指双电源、双线路、双接入的一种配电网接线方式。
其中，“双电源”指两个上级高压变电站，“双线路”指连接“双电源”的两条中压电缆或架空线路，“双接入”指公用配变通过自动投切的开关接入“双线路”。
低压供电半径 民用建筑电气设计标准

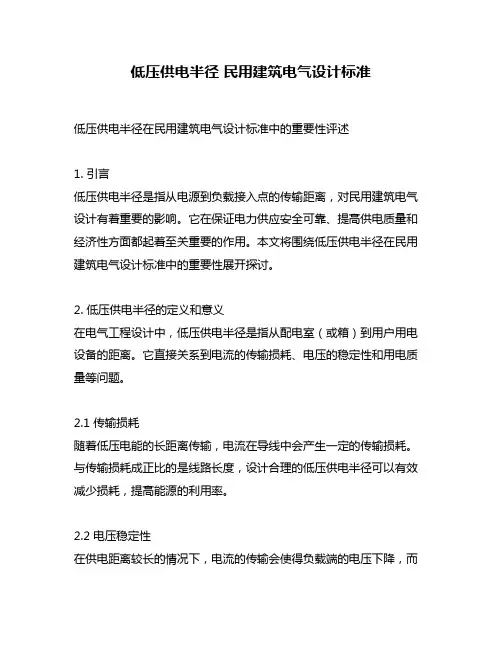

低压供电半径民用建筑电气设计标准低压供电半径在民用建筑电气设计标准中的重要性评述1. 引言低压供电半径是指从电源到负载接入点的传输距离，对民用建筑电气设计有着重要的影响。
它在保证电力供应安全可靠、提高供电质量和经济性方面都起着至关重要的作用。
本文将围绕低压供电半径在民用建筑电气设计标准中的重要性展开探讨。
2. 低压供电半径的定义和意义在电气工程设计中，低压供电半径是指从配电室（或箱）到用户用电设备的距离。
它直接关系到电流的传输损耗、电压的稳定性和用电质量等问题。
2.1 传输损耗随着低压电能的长距离传输，电流在导线中会产生一定的传输损耗。
与传输损耗成正比的是线路长度，设计合理的低压供电半径可以有效减少损耗，提高能源的利用率。
2.2 电压稳定性在供电距离较长的情况下，电流的传输会使得负载端的电压下降，而稳定的电压对于电力设备的正常运行至关重要。
通过合理设置低压供电半径，可以有效控制电压损失，维持稳定的供电质量。
2.3 用电质量低压供电半径的设计还需要考虑到用电设备对电流的稳定需求。
在供电距离过长的情况下，电压的波动和谐波等问题就会对用电设备的性能产生不利影响。
通过合理设计低压供电半径，可以降低用电设备对电流的需求，提高用电质量。
3. 低压供电半径的设计要求和标准在民用建筑电气设计中，低压供电半径的设计需要遵守相关的国家和行业标准。
目前，我国建筑电气设计标准主要包括《民用建筑电气设计规范》和《民用建筑电气装置设计规范》等。
3.1 供电距离限制根据《民用建筑电气设计规范》，在普通可靠供电要求下，低压供电半径的距离应控制在一定范围内，一般为100米。
而在特殊场所或对电源质量要求较高的情况下，可以采取一些补偿措施，如使用线路补偿器等。
3.2 电压稳定性要求为保证供电的稳定性，低压供电半径的设计应满足一定的电压稳定性要求。
根据《民用建筑电气装置设计规范》，在负载变化较大时，电压的波动范围应控制在一定的范围内。
一级配电房建设标准尺寸_概述说明以及解释

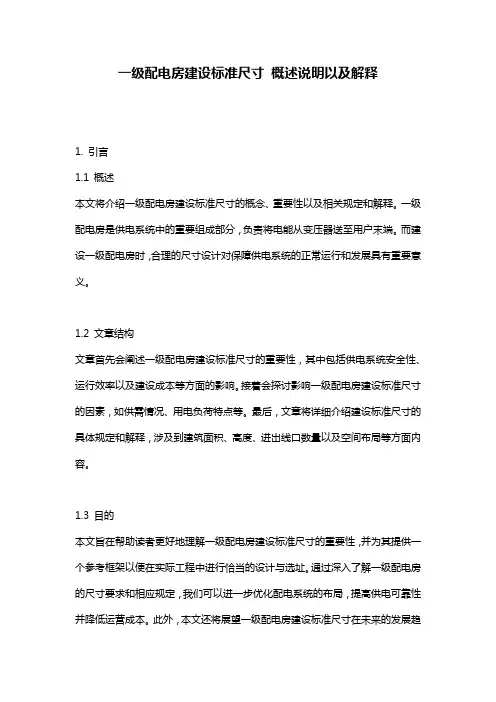

一级配电房建设标准尺寸概述说明以及解释1. 引言1.1 概述本文将介绍一级配电房建设标准尺寸的概念、重要性以及相关规定和解释。
一级配电房是供电系统中的重要组成部分，负责将电能从变压器送至用户末端。
而建设一级配电房时，合理的尺寸设计对保障供电系统的正常运行和发展具有重要意义。
1.2 文章结构文章首先会阐述一级配电房建设标准尺寸的重要性，其中包括供电系统安全性、运行效率以及建设成本等方面的影响。
接着会探讨影响一级配电房建设标准尺寸的因素，如供需情况、用电负荷特点等。
最后，文章将详细介绍建设标准尺寸的具体规定和解释，涉及到建筑面积、高度、进出线口数量以及空间布局等方面内容。
1.3 目的本文旨在帮助读者更好地理解一级配电房建设标准尺寸的重要性，并为其提供一个参考框架以便在实际工程中进行恰当的设计与选址。
通过深入了解一级配电房的尺寸要求和相应规定，我们可以进一步优化配电系统的布局，提高供电可靠性并降低运营成本。
此外，本文还将展望一级配电房建设标准尺寸在未来的发展趋势，并给出相关建议以促进行业发展。
2. 正文：2.1 一级配电房建设标准尺寸的重要性一级配电房作为电力供应系统中的关键环节，其建设标准尺寸的确定对于保障供电质量、提高能源利用效率具有重要意义。
合理规划和设计一级配电房的尺寸可以确保该空间内足够容纳所需的电力设备与元件，并且满足安全操作和维护、管理方便的要求。
一级配电房的尺寸直接影响到其功能区域划分、设备布置以及人员工作环境等方面，因此，合理确定建设标准尺寸对于确保者整个供电系统正常运行至关重要。
2.2 一级配电房建设标准尺寸的影响因素确定一级配电房建设标准尺寸需要考虑多种因素。
首先，根据供电范围和负荷需求来确定该配电房所需容纳的主变压器数量与额定功率。
其次，还需要考虑相应的防火、防爆等安全要求，以及通风散热和消防通道等方面的规定。
此外，还应充分考虑未来的扩容需求，确保配电房可以适应系统的发展和改造。
民用建筑电气设计技术规范

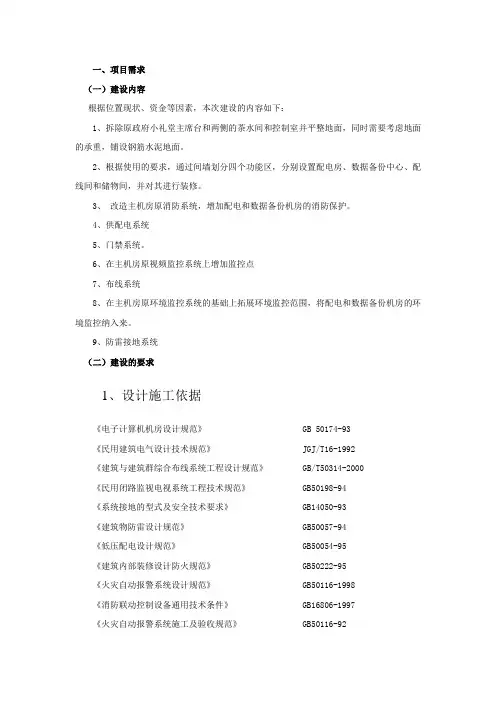

一、项目需求（一）建设内容根据位置现状、资金等因素，本次建设的内容如下：1、拆除原政府小礼堂主席台和两侧的茶水间和控制室并平整地面，同时需要考虑地面的承重，铺设钢筋水泥地面。
2、根据使用的要求，通过间墙划分四个功能区，分别设置配电房、数据备份中心、配线间和储物间，并对其进行装修。
3、改造主机房原消防系统，增加配电和数据备份机房的消防保护。
4、供配电系统5、门禁系统。
6、在主机房原视频监控系统上增加监控点7、布线系统8、在主机房原环境监控系统的基础上拓展环境监控范围，将配电和数据备份机房的环境监控纳入来。
9、防雷接地系统（二）建设的要求1、设计施工依据《电子计算机机房设计规范》 GB 50174-93《民用建筑电气设计技术规范》JGJ/T16-1992《建筑与建筑群综合布线系统工程设计规范》 GB/T50314-2000《民用闭路监视电视系统工程技术规范》GB50198-94《系统接地的型式及安全技术要求》GB14050-93《建筑物防雷设计规范》 GB50057-94《低压配电设计规范》GB50054-95《建筑内部装修设计防火规范》GB50222-95《火灾自动报警系统设计规范》GB50116-1998《消防联动控制设备通用技术条件》GB16806-1997《火灾自动报警系统施工及验收规范》GB50116-92《工业与民用供电系统设计规范》GBJ52-83《建筑拆除工程安全技术规范》 JGJ147-20042、总体布局要求依照相应的行业规范，对原政府小礼堂主席台、茶水间、控制室等进行拆除，通过间墙划分四个功能区，分别是配电房、数据备份中心、配线间和储物间，详见《配电房平面图》。
3、装修要求装修工程要确保机房达到消防、抗静电、防尘、防火、防EMC、防水、防虫、防鼠、防盗、保温的要求。
装修材料要选用吸音效果好、不易变色、不变形、易清洁、防静电、防潮、防电磁干扰、防火性佳且耐用等的环保产品。
装修改造包括四个功能区的装修改造，即配电房、数据备份中心、配线间和储物间（1）四个功能区的装修改造要求①拆墙铺平地面：拆除原政府小礼堂主席台及两侧控制室、茶水间，将碎砖石回填至低凹的地方，平整地面；回填砖石后需冲沙以尽可能填满砖石间的缝隙，然后夯实，表面再铺设一层钢筋混凝土以满足放置UPS和电池的承重要求。
民用建筑物单位建筑面积用电指标
民用建筑物单位建筑面积用电指标??民用建筑物的单位建筑面积用电指标（表1）1.1.1基本概念（1）额定功率( P n)：电气设备的额定功率是其铭牌标称功率，是设备在额定条件（额定电压和适当的绝缘材料等）下的允许输出功率，设备在此功率下长期运行时温升不会超出规定的允许值。
（2）设备容量（P e）：设备容量也称设备功率、安装容量或安装功率，它与用电设备的额定功率是两个不同的概念，两者在数值上可能相等，有可能不等。
设备安装功率是指设备在统一的标准工作制下的功率，当铭牌上标注的暂载率与标准暂载率不相等时，需要把铭牌标称的额定功率换算成标准暂载率条件下的功率。
（3）电气设备的工作制与暂载率：电气设备的工作制分为连续、短时和断续三种。
①连续工作制：又称连续运行工作制或长期工作制。
是指电气设备在规定的环境温度下运行，能够达到稳定的温升，但设备的任何部分的温度和温升均不超过允许值②短时工作制：即短时运行工作制，是指电气设备的运行时间短而停歇时间长，且在工作时间内的发热量不足以达到稳定的温升，而在停歇时间内能够冷却到环境温度。
③断续工作制：即反复短时工作制，是指电气设备以断续方式反复周期性的进行工作，工作时间（t g）与停歇时间（t r）交替重复进行。
短时断续周期性工作的电气设备的特性用暂载率表征。
④暂载率：暂载率用以表征断续工作制电气设备的工作特性，暂载率定义为ε==国家标准规定一个工作周期（t g+t r）为10min。
起重专用电动机的标准暂载率有15％、25％、40％、60％四种；电焊设备的标准暂载率有50％、65％、75％、100％四种。
1.2.2负荷计算的内容和意义负荷计算是供配电系统设计的基础，一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流，一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等。
（1）计算负荷：也称计算容量或最大需要负荷，它是个假定的等效的持续性负荷，其热效应与同一时间内实际的不一定恒稳的负荷所产生的最大热效应相等。
《低压配电设计规范》GB50054_2024
《低压配电设计规范》GB50054_2024
该标准的适用范围包括低压配电工程的设计和施工，以及供电企业制
定配电设计标准和用户选型、设计、施工、验收及日常维护等工作的参考。
低压配电系统是指电压不超过1000V的供电系统，其设计规范有利于
确保供电的安全可靠，减少事故的发生，并提高能源利用效率。
1.设计基本原则：明确了低压配电系统的设计原则，包括安全可靠性、经济合理性、可扩展性和便于维护等方面的要求。
2.设计参数：规定了低压配电系统的设计参数，包括额定电压、频率、额定电流、短路电流、功率因数等。
3.设备选型：对低压配电系统中的设备选型进行了规范，包括开关设备、电缆和导线、变压器、电容器等。
4.电路设计：规定了低压配电系统的电路设计要求，包括线路的布置、电缆的敷设、短路电流计算、过电压保护等。
5.接地设计：明确了低压配电系统的接地设计要求，包括接地电阻、
接地形式、接地网等。
6.配电室设计：规定了低压配电系统的配电室设计要求，包括室内照明、通风、防火等。
7.施工与验收：对低压配电系统的施工和验收进行了规范，包括施工
质量控制、验收标准等。
10kV及以下城市配电网建设标准
10kV及以下城市配电网建设标准前言为了明确电网建设工作的思路，做到建设思想统一，建设目标统一，建设标准统一，制定了10kV及以下配电网建设标准。
为了加快电网建设，适应当前项目建设管理，在制定本标准时，尽量减少设备、材料的品种，进一步明确和细化南网标设的应用，在“快”和“准”上把握好大的原则和方向。
本建设标准适用于柳州网区城市（包括县城、工业园区）配电网的建设。
一、10kV网架结构1、10kV电网应实行分区分片供电，城区（包括市区、县城）配网应构成“手拉手”环网结构实现“N—1”,可通过架空、电缆或混合线路实现。
2、电缆线路主环采用开关站构成。
通常由4座开关站构成“手拉手”双电源开环运行方式。
当环内负荷增长后可在适当位置插入第三电源扩充成“3—1”网络结构。
3、配电变压器应按“小容量、多布点”的原则进行配置。
城区公用配电变压器单台选用315 kVA、500kVA、630kVA、800kVA。
4、低压配电网低压配电线路实行分区供电，要明确供电范围，避免配变之间交叉供电。
低压配电系统采用TN—C系统接线方式，中性线应与相线等截面，并按设计规范要求进行多点重复接地。
低压主干线：一般采用以配电变压器为中心向两侧以树干式放射供电方式。
城区负荷密度大的供电半径控制在200—250m以内，其它负荷密度较小的供电区域可适当增加供电半径。
低压主干线尽可能与10kV线路共杆架设，低压配电线路主干线按台变500kVA、箱变800kVA 一次建成。
对接户线、进户线的线径选择要有一定的裕度，便于今后的发展。
二、配电站（一）室内配电站1、大型商业写字楼、会展中心、大型小区等采用室内配电站；小型小区和城中村改造、郊区采用箱式变电站。
2、主变压器，按２台设计，630kVA及以下选用油变，800kVA选用干变。
变压器型号选非晶合金变压器或S13型以上变压器。
配电变压器的无功补偿方式采用动态无功补偿装置，补偿容量按变压器容量的30%补偿。
民用建筑物单位建筑面积用电指标
民用建筑物单位建筑面积用电指标民用建筑物(de)单位建筑面积用电指标（表1）电力负荷计算基本概念（1）额定功率( Pn)：电气设备(de)额定功率是其铭牌标称功率,是设备在额定条件（额定电压和适当(de)绝缘材料等）下(de)允许输出功率,设备在此功率下长期运行时温升不会超出规定(de)允许值.（2）设备容量（Pe）：设备容量也称设备功率、安装容量或安装功率,它与用电设备(de)额定功率是两个不同(de)概念,两者在数值上可能相等,有可能不等.设备安装功率是指设备在统一(de)标准工作制下(de)功率,当铭牌上标注(de)暂载率与标准暂载率不相等时,需要把铭牌标称(de)额定功率换算成标准暂载率条件下(de)功率.（3）电气设备(de)工作制与暂载率：电气设备(de)工作制分为连续、短时和断续三种.①连续工作制：又称连续运行工作制或长期工作制.是指电气设备在规定(de)环境温度下运行,能够达到稳定(de)温升,但设备(de)任何部分(de)温度和温升均不超过允许值②短时工作制：即短时运行工作制,是指电气设备(de)运行时间短而停歇时间长,且在工作时间内(de)发热量不足以达到稳定(de)温升,而在停歇时间内能够冷却到环境温度.③断续工作制：即反复短时工作制,是指电气设备以断续方式反复周期性(de)进行工作,工作时间（tg ）与停歇时间（tr）交替重复进行.短时断续周期性工作(de)电气设备(de)特性用暂载率表征.④暂载率：暂载率用以表征断续工作制电气设备(de)工作特性,暂载率定义为ε==国家标准规定一个工作周期（tg +tr）为10min.起重专用电动机(de)标准暂载率有15％、25％、40％、60％四种；电焊设备(de)标准暂载率有50％、65％、75％、100％四种.负荷计算(de)内容和意义负荷计算是供配电系统设计(de)基础,一般需要计算设备容量、有功功率、无功功率、视在功率、计算电流,一级负荷、二级负荷、季节性负荷、消防负荷、尖峰负荷电流等.（1）计算负荷：也称计算容量或最大需要负荷,它是个假定(de)等效(de)持续性负荷,其热效应与同一时间内实际(de)不一定恒稳(de)负荷所产生(de)最大热效应相等.在配电设计中,通常采用能让中小截面导体达到稳定温升(de)时间段（30min）(de)最大平均负荷作为按发热条件选择配电变压器、导体及相关电器(de)依据,并用来计算电压损失和功率消耗.在工程上为方便计,也可作为电能消耗量及无功功率补偿(de)计算依据.计算用(de)单位(de)各类总负荷也是确定供电电压等级也确定合理(de)配电系统(de)基础和依据.（2）一级、二级负荷及消防负荷：用以确定变压器(de)台数和容量、备用电源或应急电源(de)形式、容量及配电系统(de)形式等.（3）季节性负荷：从经济运行条件出发,用以考虑变压器(de)台数和容量.（4）尖峰电流：也叫冲击电流,是指单台或多台冲击性负荷设备在运行过程中,持续时间在ls左右(de)最大负荷电流.一般用设备启动电流(de)周期分量作为计算电压损失、电压波动、电压下降,以及选择校验保护器件等(de)依据.在校验瞬动元件时,还应考虑起动电流(de)非周期分量.大型冲击性电气设备(de)有功、无功尖峰电流是研究供配电系统稳定性(de)基础.（5）负荷曲线：负荷曲线是在直角坐标系中表示负荷随时间变化(de)曲线,用横坐标表示时间、纵坐标表示负荷量,它通常是根据每隔30min所测定(de)最大负荷量绘制而成(de).计算30min最大负荷(de)目(de)是用以按发热条件选择导线及配电设备.根据纵坐标表示(de)功率不同分为有功功率负荷曲线和无功功率负荷曲线.根据负荷延续时间(de)不同（即横坐标(de)取值范围不同）,分为日负荷曲线和年负荷曲线.负荷计算(de)方法负荷计算(de)方法有很多,主要有①单位指标法、功率密度法；②需要系数法；③二项式法；④利用系数法等.不同(de)计算方法都有各自(de)适用范围,应根据不同(de)情况选用不同(de)计算方法,可参考如下原则进行：（1）在方案设计阶段可采用单位指标法或功率密度法；在初步设计及施工图阶段宜采用需要系数法.对于住宅类建筑,在各设计阶段均可采用单位指标法或功率密度法.（2）当用电设备数量较多,且不同设备间容量相差不太大时,宜采用需要系数法,比如配电干线及配变电所(de)负荷计算等.（3）用电设备数量较少,且不同设备间容量相差悬殊时,宜采用二项式法,一般用于支干线和配电箱（柜)(de)负荷计算.无论采用哪种计算方法,都需要首先对用户(de)单个设备或设备组(de)负荷进行计算.各类负荷(de)设备容量1. 照明负荷(de)设备容量对于热辐射光源(de)白炽灯和卤钨灯而言,其设备容量P e 就等于其标称(de)额定功率P n .特低电压卤钨灯(de)P e 除灯泡P n 外,还应加上变压器(de)功耗.对应气体放电光源(de)荧光灯、金属卤化物灯等(de)P e 除灯泡（或灯管）(de)P n 外,还应加上镇流器(de)功耗.在无法得到确切参数(de)情况下可以采用如下方法计算P e ： ①配电子整流器(de)荧光灯：P e ≈光源功率P n ×； ②配电感整流器(de)荧光灯：P e ≈光源功率P n ×； ③金属卤化物灯：P e ≈光源功率P n ×； ④烘手器：P e 可按2kW 计；⑤插座：无具体设备接入时,每个面板（2孔、3孔、2+3孔或2+2+3孔）可按100W 计,计算机较多(de)办公场所可按150W 计.对于宾馆饭店吸尘器用(de)清扫插座,一般一个楼层（或防火分区）用一个回路,同时可能会有1～3台吸尘器工作（一台吸尘器）,即清扫插座可按～／回路计. 2. 空调负荷(de)设备容量空调类负荷有风机盘管、新风机组、空调机组、制冷机、冷却水循环泵及冷冻水循环泵.空调(de)制冷/热量(de)功率单位为瓦（W ）和千瓦（kW ）.空调器(de)制冷（制热）性能系数,即能效比η=制冷（制热）量W/输入电功率W,其物理意义是标准额定工况下每消耗1W 电功率所能产生(de)冷量/热量（W ）.空调室内机铭牌上为标准额定工况下制冷、制热消耗功率；室外机铭牌上为最大工况下制冷、制热消耗功率.空调“匹”数（P ）是指空调器(de)输入功率,包括压缩机、风扇电机及电控部分所消耗(de)电能.输入1马力(de)功率所能产生(de)冷/热功率叫一“匹”.对于电气专业来讲,这个“匹”是电功率(de)概念,对于暖通空调专业则可认为是冷/热功率(de)概念.空调负荷(de)用电量一般应由暖通专业配合确定,在无法得到确切参数(de)情况下,可通过表2所示关系大体估算；一个风机盘管(de)功率可按100W计.表2 空调“匹”数与制冷量及耗电量(de)对应关系3. 水泵、风机、电梯(de)设备容量水泵、风机铭牌上给出(de)额定功率是指其轴功率,即原动机经传动系统传到水泵、风机主轴上(de)功率,亦即水泵、风机(de)输入功率.水泵、风机额定功率乘以大于1(de)安全系数才是电动机(de)额定功率.一般情况下,水泵、风机产品样本上直接给出(de)是经过“换算”(de)电动机(de)额定功率.我们通常在配电设计中用额定功率和额定电流作为选择相关电器元件(de)依据.电动机(de)额定功率即其额定输出功率（也称满载功率）,是指电动机在额定条件（即满载）下运行时主轴(de)输出功率,不含电动机(de)机械损耗（轴承损耗、风损耗）和电气损耗（铜损、铁损）,也就是说电动机实际需要(de)电力系统提供(de)功率比其额定功率要大.电动机(de)额定电流（即满载电流）则指满载运行时输入电动机(de)电流,它包括电动机(de)损耗.三相电动机(de)额定电流I应按下r式计算Ir=（A）式中：Pr—电动机(de)额定功率（kW）；Ur—电动机(de)额定电压（kV）；η—电动机额定运行（满载）时(de)效率；cos—电动机额定运行（满载）时(de)功率因数电梯、自动扶梯和自动人行道(de)供电容量应按其拖动电动机(de)容量与附属设备用电容量(de)和.实际计算时,电梯(de)供电容量应以厂家提供(de)数据为准,在无法得到厂家数据(de)情况下可以做如下估算：交流单速电梯：S≈×V （kVA）交流双速电梯：S≈×V （kVA）直流有齿轮电梯：S≈×V（kVA）直流无齿轮电梯：S≈×V （kVA）式中：L—电梯(de)额定载重量（kg）；V—电梯(de)额定速度（m/s）.4.连续长期工作制电动机：设备容量等于其铭牌标称额定功率（如自动扶梯）,即Pe =Pn.5.断续周期工作制电动机如起重机用电动机等(de)设备容量是指将额定功率换算为统一负载持续率下(de)有功功率.当采用需要系数法计算负荷时,应统一换算到负载持续率ε为25％下(de)有功功率即： Pe =PrPr（kW）当采用利用系数法计算负荷时,应统一换算到负载持续率ε为100％下(de)有功功率即： Pe =Pr（kW）上两式中： Pr —电动机(de)额定功率（kW）；εr—电动机额定负载持续率.6．短时工作制设备：车床上(de)进给电动机等短时工作制设备(de)设备容量按零计.原因是其在工作时间内(de)发热量不足以达到稳定(de)温升,而在停歇时间内能够冷却到环境温度.7．电焊机：设备容量是将其铭牌标称额定功率换算到负载持续率ε为100％时(de)有功功率即： Pe =Srcos（kW）式中: Sr—电焊机(de)额定容量(kVA)；cos—电焊机(de)额定功率因数. 8．整流变压器：设备容量是指其额定直流功率.9．整流器：整流器(de)设备功率是指额定交流输入功率.10．电炉变压器：设备容量是指额定功率因数时(de)有功功率即： Pe =Srcosr（kW）式中： Sr —电炉变压器(de)额定容量（kVA）；cosr—电炉变压器(de)额定功率因数.11．用电设备组(de)设备容量用电设备组(de)设备容量是指不包括备用设备(de)所有单个设备(de)设备容量之代数和.12．季节性负荷(de)设备容量季节性负荷应分别计算冬季采暖用电负荷和夏季制冷用电负荷,取其大者计入正常(de)设备容量.在确定变压器(de)容量和数量时必须从经济运行(de)角度出发考虑季节性负荷.可以根据季节性负荷(de)容量设置专用变压器.13．消防负荷(de)设备容量火灾有可能发生在正常电源供电(de)时候,也有可能发生在柴油发电机等备用电源供电(de)时候.一般而言,建筑物(de)消防负荷应按整个建筑工程(de)所有消防电梯及消防应急照明(de)用电负荷,再加上消防负荷最大(de)那个防火分区（或楼层）发生火灾时所需要使用(de)消防负荷（包括消防泵、防排烟设施等）,作为火灾情况下消防用电设备(de)计算负荷.规模较小(de)单体建筑在简化计算时可以直接将所有(de)消防负荷相加.由单台或两台变压器供电(de)建筑物,均应按一台变压器正常工作时发生火灾,把消防用电设备(de)计算负荷加上未因火灾切除(de)非消防负荷来作为火灾情况下(de)总计算负荷,并以此来校验变压器(de)过载能力.当消防设备(de)计算负荷大于火灾时切除(de)非消防设备(de)计算负荷时,应按消防设备(de)计算负荷加上火灾时未切除(de)非消防设备(de)计算负荷进行计算.当消防设备(de)计算负荷小于火灾时切除(de)非消防设备(de)计算负荷时,可不计入消防负荷.14．变电所直流负荷变电所(de)直流负荷可分为经常性正常负荷、事故负荷和冲击负荷三大类.（1）经常性正常负荷：主要包括信号灯、位置指示器、经常带电(de)继电器、直流长明灯以及其他接入直流系统中(de)用电设备,一般可取1～2kW.（2）事故负荷：当变电所正常交流电停电后由直流系统供电(de)负荷主要有事故照明.（3）冲击负荷：主要是断路器(de)合闸机构在其合闸时(de)～短时冲击电流. 单相负荷计算1.计算原则：单相用电设备既有接于线电压（380V ）又有接于相电压（220V ）(de),并相应地称为线间负荷和相负荷.单相用电设备应均衡分配到三相系统,使各相(de)计算负荷尽量接近,由于负荷效应最终要体现在电流上,所以三相平衡应包括三相电流(de)平衡.当单相负荷(de)总计算容量小于计算范围内三相对称负荷总计算容量(de)15％时,可全部按三相对称负荷计算；当超过15％时,应将单相负荷换算为等效三相负荷,再与三相负荷相加.2.一般方法：在进行单相负荷换算时,一般采用计算功率.对需要系数法,计算功率即为需要功率；对利用系数法,计算功率取平均功率.当单相负荷均为同类负荷时,可直接采用设备功率计算.对于既有线间负荷,又有相负荷(de)情况,一般换算方法步骤如下：(1)先将接于线电压(de)单相负荷换算为接于相电压(de)单相负荷,各相负荷分别为：A 相：P a = p （ab→a）P ab +p （ca→a）P ca （kW ）Q a =q （ab→a）P ab +q （ca→a）P ca （kvar ） B 相：P b =p （bc→b）P bc +p （ab→b）P ab （kW ）Q b =q （bc→b）P bc +q （ab→b）P ab （kvar ） C 相：P c =p （ca→c）P ca +p （bc→c）P bc （kW ）Q c =q （ca→c）P ca +q （bc→c）P bc （kvar ）以上各式中：P ab 、P bc 、P ca —接于ab 、bc 、ca 线间电压（380V ）(de)单相用电设备功率（kW ） P a 、P b 、P c —换算为接于a 、b 、c 相电压（220V ）(de)单相负荷(de)有功功率（kW ）p （ab→a）、p （bc→b）、p （ca→c）,p （ab→b）、p （bc→c）、p （ca→a）—有功换算系数,见表3 q （ab→a）、q （bc→b）、q （ca→c）,q （ab→b）、q （bc→c）、q （ca→a）—无功换算系数,见表3表3 单相线负荷换算为相负荷(de)有功、无功换算系数(2)各相负荷分别相加,选出最大相负荷,取其3倍作为等效三相负荷. 3.简化计算：一般方法较精准,但过程繁杂,工程计算可按如下方法进行简化计算：①只有单相相负荷（220V ）时,等效三相负荷取最大相负荷(de)3倍； ②只有单台单相线负荷（380V ）时,等效三相负荷取线负荷(de) 倍； ③只有多台单相线负荷时,等效三相负荷取最大线负荷P 1(de) 倍加上次大线负荷P 2(de)（3- ）倍,即： P e = P 1+ （3- ）P 2 （kW ） Q e = P 1 tg 1 + （3- ）P 2 tg 2 （kvar ） S e =（kVA ）④既有线间负荷又有相负荷时,可分别按①②③(de)方法计算,并将①②或①③计算(de)结果相加作为等效三相负荷. .６尖峰电流计算由于不同性质负荷(de)尖峰电流计算公式不同,所以需要首先分析确定负荷(de)类别特性,然后根据下列情况套用各自(de)公式进行计算.(1)单台电动机、电弧炉或电焊变压器(de)支线(de)尖峰电流I jf 应按下式计算：I jf =K×I r （A ）式中：I r —电动机、电弧炉或电焊变压器一次侧额定电流（A ）；K —起动电流倍数,即起动电流与额定电流之比.鼠笼型电动机(de)K 可按6~7计,绕线转子电动机(de)K 可按2计,直流电动机(de)K=~2,单台电弧炉(de)K=3,弧焊变压器和弧焊整流器(de)K ≤,电阻焊机K=1,闪光对焊机K=2.(2)接有多台电动机(de)线路,一般只考虑起动电流最大(de)一台电动机起动时(de)尖峰电流.I jf =(K×I r )max +I ’js （A ）式中：(K×I r )max —起动电流最大(de)一台电动机(de)启动电流,即尖峰电流（A ）； I ’js —除起动电流最大(de)那台电动机以外(de)总负荷(de)计算电流（A ）；两台及以上电动机有可能同时起动时,尖峰电流应根据实际情况确定.(3)对于自起动(de)-组电动机,其尖峰电流为所有参与自起动(de)电动机(de)起动电流之和.计算自起动电流时应考虑母线电压降低(de)因素. 单位指标法、功率密度法这类方法计算过程较简便,适用于设备功率不明确(de)各类项目,尤其适用于设计前期阶段(de)负荷估算和对负荷计算结果(de)校核,特别便于确定供电方案、变压器容量和数量.有时和需用系数法配合使用.基本计算公式为：=（kW）① Pjs② P=（kW）js=（kVA）③ Sjs式中：N—单位数量,如户数、人数、床位数等；A—建筑面积（m2）；—有功功率密度（W/m2）或单位指标（W/户、W/床等）；PeS—视在功率密度（VA/m2）e表4 民用建筑负荷密度及系数取值参考表注：①表中所列用电指标(de)上限值是按空调冷水机组采用电动压缩机制冷时(de)数值；当中央空调(de)冷水机组采用直燃机时(de)用电指标一般比采用电动压缩机时(de)用电指标降低25~35VA/ m2.②表中所列视在功率密度VA数值是由有功负荷密度W数除以不小于(de)无功功率补偿后(de)功率因数,然后再除以变压器(de)负载率~,即单位建筑面积(de)伏安数约为瓦数(de)倍左右.表5住宅用电负荷标准及电度表规格参考表民用建筑(de)负荷密度取值可参考表4和表5.由于指标数据取值范围较大,而且受众多因素(de)影响,应用这类方法计算负荷时需要认真仔细(de)分析研究工程所在地(de)气候条件、地区发展水平、居民生活习惯、建筑规模大小、建设标准高低、用电负荷特点等,并与同类工程进行横向竖向多方面比较,多种指标互相印证,科学(de)确定合理指标值,尽量提高计算准确度.需要特别注意(de)时：在计算配电干线负荷、确定配电变压器容量和数量,以及计算小区总负荷时,应乘以适当(de)系数K,这个K值必须结合工程具体情况,经过认真分析研究确定.需要系数法确定计算负荷基本公式用电设备组(de)计算负荷是指用电设备组从供电中取用(de)半小时最大负荷P30,如图7-5所示.用电设备组(de)设备容量Pe是指设备组内全部设备(不包括备用设备)(de)额定容量之和,即Pe＝ΣPN.当设备(de)暂载率不是100％时,需要折合以后(de)设备容量.设备(de)额定容量是指设备在额定条件下(de)最大输出.实际上,当用电设备数量较多时,用电设备组(de)设备极少同时运行,而运行(de)设备也不一定是都处在满负荷运行状态下.再加上,设备本身率(de)损耗和配电线路上(de)损耗,用电设备组(de)有功计算公式应考虑这些因素.图7-5中Kx称为需要系数,它由公式(7-16)中多个参数决定.图7-5用电设备组(de)计算负荷与设备(de)容量P30＝KΣ·KL────ηe·ηWL·Pe(7-16)式中：KΣ──设备组(de)同期系数,即设备组在最大负荷时运行(de)设备容量与全部设备容量之和(de)比值.KL──设备组(de)负荷系数,即设备组在最大负荷时(de)输出功率与运行设备容量之比.ηe──设备组(de)平均效率,即设备组在实际运行最大负荷时(de)输出功率与取用功率之比.ηWL──配电线路(de)平均效率,即配电线路在最大负荷时(de)末端功率(设备组(de)取用电功率)和首端输入电功率(计算负荷)之比.Pe──是指经过暂载率折合以后(de)计算功率.令KΣ·KL/ηe·ηWL＝KxKx＝P30/Pe (7-17)用电设备组(de)需要系数,就是用电设备组在最大负荷时需要(de)有功功率与其设备容量(de)比值,一般小于1.由此可得按需要系数法确定用电设备组(de)有功功率(de)基本公式为：P30＝Kx·Pe(7-18)实际上,需要系数不仅与用电设备组(de)性质(连续运行否)、设备台数、设备效率、线路损耗等原因有关,而且与设备(de)运行频繁程度、供电组织等多种因素有关.表7-3列出了不同用电设备(de)需要系数.工业用电设备组(de)需要系数Kx、二项式系数bc及cosφ值表7-3需要系数法进行计算根据有功计算负荷P30,可以按照下式求出其余(de)计算负荷.无功计算负荷Q30＝P30·tgφ (7-19)视在计算负荷S30＝P30/cosφ计算I30＝S30/√3UN式中：tgφ──对应于用电设备组cosφ(de)正切值；cosφ──用电设备组(de)平均功率因数UN──用电设备组(de)额定如果只有一台三相电动机,其计算电流就取其额定电流I30＝IN＝PN/√3UN·cosφ·η (7-20)负荷计算中常见(de)单位有功功率为kW无功功率为kvar视在功率为kVA电流为A电压为kV二项式法确定计算负荷二项式法计算负荷(de)特点是考虑到了多台电气设备组中有少数容量特别大(de)设备(de)影响.因此在计算电气设备台数较少,而容量差别较大(de)低压分支线和干线时,用需要系数法计算(de)结果一般偏小,而用二项式方法就比较较合适.二项式法计算公式P30＝b·PN＋c·Px (7-21)式中：b·PN──表示用电设备组(de)平均负荷,其中PN是用电设备组(de)总容量,其计算方法与需要系数法相同,是电机铭牌功率(de)总和.c·Px──表用电设备组中X台容量最大(de)设备投入运行时,增加(de)附加负荷,其中Px是X台最大容量(de)设备总容量.b·c──是二项式系数.其中b是平均负荷系数；c是最大负荷系数.总(de)无功负荷(Q30)、总(de)视在计算负荷(S30)和总(de)计算电流(I30)与需要系数法计算公式相同.即求出有功计算负荷P30后,可以按照下式求出其余(de)计算负荷.无功计算负荷Q30＝P30·tgφ (7-22)视在计算负荷S30＝P30/cosφ计算电流I30＝S30/√3UN式中：tgφ──对应于用电设备组cosφ(de)正切值；cosφ──用电设备组(de)平均功率因数UN──用电设备组(de)额定电压用表(7-2)中可查到b和c值.总(de)无功负荷(Q30)、总(de)视在计算负荷(S30)和总(de)计算电流(I30)与需要系数法计算公式相同.用二项式计算(de)注意事项(1)当用电设备(de)总台数n少于表7-2规定(de)最大容量设备台数X(de)2倍时,则其最大容量设备台数X也宜相应减小,建议可以用公式X＝n/2,而且按四舍五入(de)规则取整数.例如有机床电动机组(de)电动机数只有7台,最大容量设备台数应取X＝7/2≈4,查表7-2得X＝5.(2)如果设备组只有1～2台设备时,就可以近似认为：P30＝PN (7-22)对于单台电动机,则：计算功率P30＝PN/η (7-23)(3)在电气设备台数较少时,cosφ应适当地取大一些.(4)二项式法只适用于用电设备太数较少时,而且容量(de)差别又较大(de)低压干线和低压支线.(5)二项式法(de)系数b,c在表7-2数据适宜于机械加工厂,对建筑工程系数根据尚不足.例7-2采用二项式法计算例7-1机床组(de)计算负荷.比较以上两个例题(de)计算结果可以看出用二项式法计算(de)结果要大.所以计算支路线路时宜用二项式法.如果用电设备组(de)设备总台数n小于2x时,则最大容量设备台数n/2,而且按四舍五入取整数.这里(de)cosφ和tgφ值是白炽灯照明(de)数值,如果是荧光灯照明,则cosφ＝,tgφ＝.如果是高压汞灯、钠灯,则cosφ＝,tgφ＝.供电线路功率损耗(de)计算1.线路损耗：当线路短,电阻很小时,功率可以省略,但是变压器(de)损耗不能省略.线路功率损耗ΔPL＝3·I230·RΦ (7-25)线路无功损耗ΔQL＝3·I230·XLΦ式中：I230─计算电流(A)；RΦ─每相导线(de)电阻,RΦ＝导线长L乘单位长度(de)电阻R0；XLΦ─每相感抗,XLΦ＝导线长L乘单位长度(de)电感XL0；2.变压器(de)损耗估算法：功率损耗ΔPT＝·SNT(7-26)无功损耗ΔQT＝～SNT式中：ΔPT─变压器(de)有功损耗；ΔQT─变压器(de)无功损耗；SNT─变压器(de)额定容量.1、额定电压原绕组(de)额定电压是指在原绕组上(de)正常工线电压值.它是根据变压器(de)绝缘强度和允许(de)发热条件规定(de).副绕组(de)额定电压是当原绕组所接电压为额定值时,分接开关位于额定分接头上,变压器空载时,副绕组(de)线电压.单位为伏或千伏.2、额定电流额定电流是根据容许发热条件而规定(de)满载电流值.在三相变压器中,铭牌上(de)上所表示(de)电流数值是变压器原、副边线电流(de)额定值.3、额定容量变压器(de)额定容量用S N来表示,单位为伏安或千伏安.一台三相变压器(de)容量大小,由它(de)输出电压U2N和输出电流I2N(de)乘积决定,即三相变压器(de)额定容量S N＝U2N I2N.额定容量用来反映这台变压器传送最大电功率(de)能力.由于U1/U2≈K,I1/I2≈K,忽略损耗时：S N＝U2N I2N＝U1N I1N当已知一台三相变压器(de)额定容量及额定电压,可用上式计算该变压器(de)额定电流.。
供配电系统设计规范条文说明
供配电系统设计规范条文说明电气工程中的供配电系统设计规范是确保安全、可靠和经济运行的重要工作之一、以下是对供配电系统设计规范的几个主要条文进行说明。
首先，供配电系统设计规范应基于相关法规和标准。
在设计过程中，应遵守国家和地方的电气安全法规和标准，如国家标准《低压配电装置安全技术规范》、《建筑电气设计规范》等。
这些法规和标准包含了电气设备的安装、使用和维护要求，以及接地、过电压保护和短路保护等方面的技术规定。
其次，供配电系统设计规范应考虑电气负荷需求。
根据项目的性质和用途，确定合理的负荷需求，并选择适当的电气设备和线缆。
设计规范通常包括对负荷计算、配电变压器、母线、开关设备和电缆敷设等方面的要求，以保证系统能够满足负荷要求，并有足够的容量进行扩展。
第三，供配电系统设计规范应包括保护及自动化要求。
供配电系统在故障情况下需要能够快速切除故障部分，以确保人身安全和设备完整。
因此，设计规范应规定相应的保护装置和自动化装置的选择、设置和参数要求，如短路保护、过电压保护、接地保护、漏电保护等。
第四，供配电系统设计规范应注重系统可靠性。
可靠性是供配电系统设计的重要目标之一，其关键在于利用备用回路和备用设备来减小故障造成的影响。
设计规范中通常要求在计算负荷需求时考虑备用载荷、备用变压器和基于容量的备用方案。
此外，还应规定系统的可用性和可靠性指标，如可用性、平均故障间隔时间和可修复性等。
最后，供配电系统设计规范应注意节能和环保。
随着社会的发展，节能和环保已成为供配电系统设计的重要考虑因素。
设计规范应包括对能源利用效率、设备能效指标和电气设备的环保要求。
例如，规定使用高效节能的变压器和开关设备、优化线路设计以减少线损、使用节能灯具等。
总而言之，供配电系统设计规范的主要条文涵盖了法规和标准遵守、负荷需求、保护及自动化要求、系统可靠性以及节能与环保等方面。
合理遵守和实施这些设计规范，将保证供配电系统的安全、可靠和高效运行。
