高压开关柜的组成部分以及所需要的元器件
高压系统及原理图讲解
2.
两条母线并列（并网）运行或解列（分网）运行；
微机保护监控装置接线图（以电动机为例）
高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用。
2.总降10KV配电室
问：1. 10KV配电室内共有几面高压柜？名称及编号是什么？
分段开关3000 分段刀闸3000-1 甲变进线柜3001 乙变进线柜3002 10KV进线柜3003开关 Ⅰ段PT柜3601 Ⅱ段PT柜3602 计量柜3603 甲电容柜3201 干燥1#变压器3203 控制楼1#变压器3205 冷冻1#变压器3207 站用变3202 备用柜3204 3#冷冻机3206 2#冷冻机3208 1#冷冻机3210 控制楼2#变压器3212 干燥2#变压器3214 冷冻2#变压器3216
备用柜3204 3#冷冻机320开6 的2#，冷冻因机为320规8 1范#冷规冻机定32计10 量控制用楼互2#变感压器器3的212等级要高于保护用互感器的等级，但现在如没有特殊要求也有不 干高燥压2闭#锁变接压点器输32出14：冷当冻A、2分#B变、开压C三器的相32，任16意共一用相带）电屏时，顶高的压闭电锁压指示小红母灯亮线，，且接为点其输出它闭出合。线高压柜提供测量、计量、保护用电源等
高压系统及原理图讲解
高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用。 开关柜具有架空进出线、电缆进出线、母线联络等功能。
开关柜由柜体和断路器二大部分组成，柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及 连线等组成。 柜体的功能单元：
主母线室(一般主母线布置按“品”字形或“1”字形两种结构） 断路器室 电缆室 继电器和仪表室 柜顶小母线室
负载断线：当第1路启动的加热或风扇中无电流 流过时，负载断线触点闭合并且负载断线1指示红灯 亮，并且后台该开关柜保开入9接通，当第二路类同。

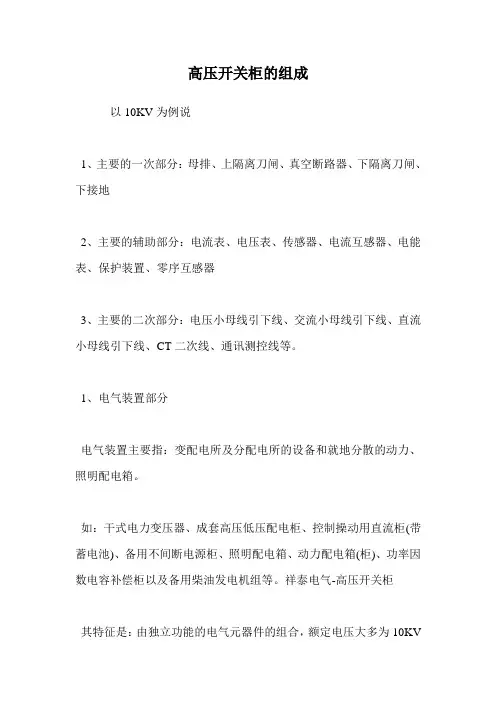

高压开关柜的组成
高压开关柜的组成
以10KV为例说
1、主要的一次部分：母排、上隔离刀闸、真空断路器、下隔离刀闸、下接地
2、主要的辅助部分：电流表、电压表、传感器、电流互感器、电能表、保护装置、零序互感器
3、主要的二次部分：电压小母线引下线、交流小母线引下线、直流小母线引下线、CT二次线、通讯测控线等。
1、电气装置部分
电气装置主要指：变配电所及分配电所的设备和就地分散的动力、照明配电箱。
如：干式电力变压器、成套高压低压配电柜、控制操动用直流柜(带蓄电池)、备用不间断电源柜、照明配电箱、动力配电箱(柜)、功率因数电容补偿柜以及备用柴油发电机组等。
祥泰电气-高压开关柜
其特征是：由独立功能的电气元器件的组合，额定电压大多为10KV
或380V/220V，仅在控制系统中电压有24V或12V。
2、布线系统部分
布线系统组成：电线、电缆和母线；固定部件、保护部件的组合；布线系统作用：主要起输送电力的作用。
建筑电气工程中的布线系统，额定电压大多为380V/220V。
3、用电设备电气部分
用电设备电气部分组成：主要是指与其他建筑设备配套电力驱动、电加热、电照明等直接消耗电能并转换成其他能的部分。
高压开关柜组成及分类
高压开关柜组成及分类高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关柜按电压等级在3.6KV～550KV的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作操作结构、高压防爆配电装置和高压开关柜等几大类。
一、开关柜的组成开关柜应满足GB3906-1991«3-35KV交流金属标准封闭开关设备»标准的有关要求。
通常高压开关柜是指由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器，以及控制、测量、保护、调节装置，内部连接件、辅件、外壳和支持件等组成的成套配电装置。
柜内空间以空气、复合绝缘材料或SF6气体等绝缘物质作为介质，用作接受和分配电网的三相电能的装置。
1.柜体材料a)冷轧钢板或角钢（用于焊接柜）b)敷铝锌钢板或镀锌钢板（用于组装柜）c)不锈钢板（不导磁性）d)铝板（不导磁性）2.柜体功能单元，如图示-1a)主母线室（一般主母线布置按“品”字形或“1”字形两种结构），见部位Ab)断路器室,见B位置c)电缆室，C标示位置d)继电器和仪表室，D位置e)柜顶小母线室3.电器元件柜内常见一次电器元件（主回路设备）：序号元件示例型号1 电流互感器CT LZZBJ9-102 电压互感器PT JDZ-103 接地开关JN15-124 避雷器HY5WS单相型，TBP、JBP组合型5 隔离开关GN19-126 高压断路器少油型（S）；真空型（Z）；SF6型（L）7 高压接触器JCZ3-10D/400A8 高压熔断器RN2-129 变压器SC(L)系列干变；S系列油变10 高压带电显示器DXN-Q型11 绝缘件穿墙套管、触头盒、绝缘子、绝缘热缩护套12 高压电抗器串联型CKSG和启动电动机型QKSG13 负荷开关FN26-12(L)14 高压单相并联电容器BFF12-30-1柜内常用的二次元件，常见的如下序号元件电气符号1 继电器KA2 电度表PJ/PJR3 电流表PA4 电压表PV5 功率表PW/PR6 功率因数表PPF7 频率表PF8 熔断器FU9 空气开关QF10 转换开关SH11 信号灯HL12 电阻R13 按钮SB14 微机综保In二、高压开关柜分类1.按断路器安装方式分为移开式（手车式）、固定式移开式或手车式（用Y表示）：表示柜内的主要电器元件（如断路器）是安装在可抽出的手车上的，由于手车柜有很好的互换性，因此可以大大提高供电的可靠性，常用的手车类型有：隔离手车、记量手车、断路器手车、PT手车、电容器手车、所用变手车等，如KYN28A-12。
高压开关柜结构组成及基本参数
高压开关柜结构组成及基本参数高压开关柜是电力系统中非常重要的设备，用于控制和保护电气设备。
本文将介绍高压开关柜的结构组成以及其基本参数。
一、高压开关柜的结构组成1. 柜体：高压开关柜的外壳，通常由钢板制成，具有足够的机械强度和良好的绝缘性能。
柜体内部设置隔板和分隔间隔，以隔离不同部分的电气元件。
2. 断路器：是高压开关柜中最常见的设备，用于控制和断开电路。
断路器通常由固定和活动接触器组成，当电路中出现故障或需要断开电路时，断路器能够迅速切断电源。
3. 隔离开关：用于隔离电气设备和电源，通常没有带载能力。
其主要作用是确保维修和检修操作的安全。
4. 接地开关：用于将电气设备接地，以提供额外的安全保护。
接地开关能够有效地排除设备中的残余电流，减少触电风险。
5. 电流互感器（CT）：用于测量电路中的电流。
电流互感器将高电流转换为低电流，以便测量仪表进行准确测量。
6. 电压互感器（VT）：用于测量电路中的电压。
电压互感器能够降低高压电路的电压，并将其转换为低压以便测量。
7. 仪表仪器：用于监控和显示电气设备的状态和参数。
常见的仪表包括电压表、电流表、频率表等。
二、高压开关柜的基本参数1. 额定电压：指高压开关柜能够正常运行的额定电压，通常以千伏（kV）为单位，如10kV、35kV等。
2. 额定电流：指高压开关柜能够正常承载的最大电流，通常以安（A）为单位，如1000A、2000A等。
3. 额定短时耐受电流：指高压开关柜在一定时间内能够承受的短时过载电流，通常以千安（kA）为单位，如20kA、50kA等。
4. 额定短路关合电流：指高压开关柜在短路故障时能够承受的最大电流，通常以千安（kA）为单位，如40kA、80kA等。
5. 隔离开关的负荷开断电流：指隔离开关在分断负荷电流时能够承受的最大电流，通常以安（A）为单位。
6. 断路器的开断能力：指断路器在断开短路电流时能够承受的最大电流，通常以千安（kA）为单位。

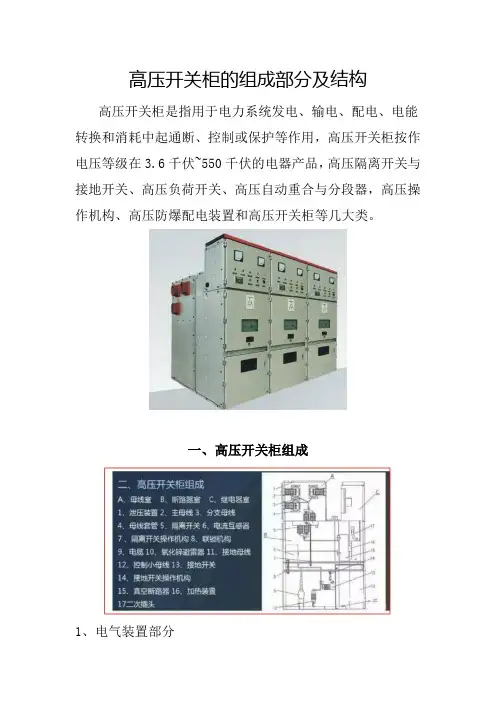

高压开关柜的组成部分及结构
高压开关柜的组成部分及结构高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关柜按作电压等级在3.6千伏~550千伏的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。
一、高压开关柜组成
1、电气装置部分
电气装置主要指：变配电所及分配电所的设备和就地分散的动力、照明配电箱。
如：干式电力变压器、成套高压低压配电柜、控制操动用直流柜（带蓄电池）、备用不间断电源柜、照明配电箱、动力配电箱（柜）、功率因数电容补偿柜以及备用柴油发电机组等。
祥泰电气-高压开关柜
其特征是：由独立功能的电气元器件的组合，额定电压大多为10千伏或380伏/220伏，仅在控制系统中电压有24伏或12伏。
2、布线系统部分
布线系统组成：电线、电缆和母线；固定部件（电线、电缆和母线用）、保护（电线、电缆和母线用）部件的组合；
布线系统作用：主要起输送电力的作用。
建筑电气工程中的布线系统，额定电压大多为380伏
/220伏。
3、用电设备电气部分
用电设备电气部分组成：主要是指与其他建筑设备配套电力驱动、电加热、电照明等直接消耗电能并转换成其他能的部分。
高压开关柜组成部分
用电设备电气部分组成：主要是指与其他建筑设备配套电力驱动、电 加热、电照明等直接消耗配电柜、控制操动用直流柜（带 蓄电池）、备用不间断电源柜、照明配电箱、动力配电箱（柜）、功率因数电 容补偿柜以及备用柴油发电机组等。祥泰电气-高压开关柜 其特征是：由独立功能的电气元器件的组合，额定电压大多为 10 千 伏或 380 伏/220 伏，仅在控制系统中电压有 24 伏或 12 伏。 2、布线系统部分 布线系统组成：电线、电缆和母线；固定部件（电线、电缆和母线 用）、保护（电线、电缆和母线用）部件的组合； 布线系统作用：主要起输送电力的作用。 建筑电气工程中的布线系统，额定电压大多为 380 伏/220 伏。 3、用电设备电气部分
高压开关柜组成部分
高压开关柜 高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中 起通断、控制或保护等作用，高压开关柜按作电压等级在 3.6 千伏~550 千伏 的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分 段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。 高压开关柜组成 高压开关柜的组成部分 1、电气装置部分 电气装置主要指：变配电所及分配电所的设备和就地分散的动力、照 明配电箱。
开关柜及相应电气元器件知识汇总
开关柜及相应电气元器件知识汇总图1:抽屉式开关柜图2：固定式金属封闭环网高压开关柜开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式).开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室)、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分:（1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
(2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。
(3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷.(4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能.内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
(5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力,所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
（6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器.一般与进线柜并列安装，可以一台或多台电容器柜并列运行.电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定,如:1分钟），不允许重新合闸，以免产生过电压损坏电容器。
高压开关柜采购电气元器件明细
高压开关柜内电气元器件
一.柜内常用一次电器元件(主回路设备)常见的有如下设备：
1.电流互感器简称CT[如：LZZBJ9-10]
2.电压互感器简称PT[如:JDZJ-10]
3.接地开关[如:JN15-12]
4.避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]
5.隔离开关[如:GN19-12、GN30-12、GN25-12]
6.高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]
7.高压接触器[如：JCZ3-10D/400A型]
8.高压熔断器[如：RN2-12、XRNP-12、RN1-12]
9.变压器[如:SC(L)系列干变、S系列油变]
10.高压带电显示器[GSN-10Q型]
11.绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]
12.主母线和分支母线
13.高压电抗器[如串联型:CKSC和起动电机型:QKSG]
14.负荷开关[如:FN26-12(L)、FN16-12(Z)]
15.高压单相并联电容器[如:BFF12-30-1] 等等
二.柜内常用的主要二次元件
(又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，熔断器，空气开关，转
换开关，信号灯，电阻，按钮，微机综合保护装置等等。
附图：1、红申电气生产的高压电气元器件
附图：2、红申电气生产的高压开关柜。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关柜的组成部分以及所需要的元器件
开关柜应满足GB3906-1991"3-35 kV交流金属封闭开关设备"标准的有关要求，由柜体和断路器二大部分组成，开关柜具有架空进出线、电缆进出线、母线联络等功能。
柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
1.柜体的材料:
1)冷扎钢板或角钢(用于焊接柜);
2)敷铝锌钢板或镀锌钢板(用于组装柜).
3)不锈钢板(不导磁性).
4)铝板((不导磁性).
2.柜体的功能单元：
1)主母线室(一般主母线布置按“品”字形或“1”字形两种结构
2)断路器室
3)电缆室
4)继电器和仪表室
5)柜顶小母线室
6)二次端子室
柜内所用到的电器元件
1. 柜内常用一次电器元件(主回路设备)常见的有如下设备：
电流互感器简称CT[如：LZZBJ9-10]
电压互感器简称PT[如:JDZJ-10]
开关柜
接地开关[如:JN15-12]
避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]
隔离开关[如:GN19-12、GN30-12、GN25-12]
高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]
高压接触器[如：JCZ3-10D/400A型]
高压熔断器[如：RN2-12、XRNP-12、RN1-12]
变压器[如:SC(L)系列干变、S系列油变]
高压带电显示器[GSN-10Q型]
绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]
主母线和分支母线
高压电抗器[如串联型:CKSC和起动电机型:QKSG]
负荷开关[如:FN26-12(L)、FN16-12(Z)]
高压单相并联电容器[如:BFF12-30-1] 等等
2. 柜内常用的主要二次元件(又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，温湿度监控器，熔断器，空气开关，转换开关，信号灯，电阻，按钮，开关柜智能操控装置，微机综合保护装置，开关柜在线测温装置等等。
