ABB机器人的硬件连接培训(高端培训)
ABB机器人的硬件连接(技术讲解)
此时需要重启系统，让前面 的配置生效
2019年x月于xx班
修改过的选项
会显示在右侧 这栏
数字输出输入板(DSQC652)介绍
数字输出接口(DIGITAL OUTPUT)
1 2 3 4 5 6 7 8 9 10
0V
24 V
数字输入接口(DIGITAL OUTPUT)
1 2 3 4 5 6 7 8 9 10 0V NC
© ABB Group March 4, 2020 | Slide 32
SMB电缆连接口 连接至机器人SMB
输出口
急1停.1输接A口B1B机器人的急控停口制输2入柜接 （IRC5）
安全停止接 口
1.1 ABB机器人的控制柜 （IRC5）
Ethernet 连接口、远程服 务连接口
1.1 ABB机器人的控制柜 （IRC5）
1.1 ABB机器人的控制柜 （IRC5）
机器人本体与控制柜之间的连接主要是电动机动力电 缆与转数计数器电缆、用户电缆的连接。

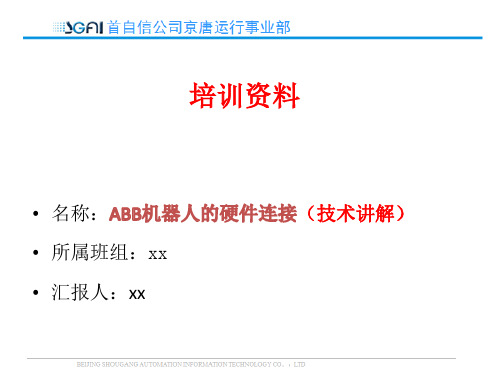

培训资料
• 名称： • 所属班组：xx • 汇报人：xx
（技术讲解）
1.1 ABB机器人的控制柜（IRC5）
1.1 ABB机器人的控制柜（IRC5）
紧凑 型
1.1 ABB机器人的控制柜（IRC5）
1.1 ABB机器人的控制柜（IRC5）
1.1 ABB机器人的控制柜 （IRC5）
1.1 ABB机器人的控制柜（IRC5）
模式开 关
急停按 钮
机器人本体松刹 车按钮
机器人马达上电/ 复位按钮
1.1 ABB机器人的控制柜（IRC5）
abb机器人的硬件连接和io通信完整课件2024新版
。
对于特殊需求，可能需要定制或改造现有硬件以满足特定功能
03
或性能要求。
02 IO通信原理及协议
IO通信基本概念
输入/输出（I/O）通信
指机器人与外部设备之间的数据传输，包括数字信号和模拟信号 的传输。
通信接口
机器人与外部设备连接的物理接口，如RS232、RS485、Ethernet 等。
通信协议
规定机器人与外部设备之间数据传输的格式和规则。
常见IO通信协议
Modbus协议
一种串行通信协议，广泛应用于工业 自动化领域，支持多种物理接口。
Profinet协议
一种基于Ethernet的工业自动化通信 协议，具有高带宽、实时性强的特点 。
EtherCAT协议
一种实时以太网通信协议，具有高精 度同步和低延迟特性，适用于高性能 机器人控制。
掌握基本维修技能
具备基本的电子维修技能，如焊接、更换电 子元件等，以便在必要时进行维修。
定期检查和保养
按照制造商的建议，定期对机器人进行检查 和保养，以预防潜在故障的发生。
06 案例分析与实践操作演 示
案例一
机器人控制柜与抓取装置之间的连接
通过电缆连接控制柜与抓取装置，实现电源供应和信号传输。
传感器与执行器的连接
感谢您的观看
THANKS
无线连接
采用蓝牙、Wi-Fi等无线 通信技术，提高灵活性但 可能增加信号干扰和延迟 。
接口类型
包括USB、Ethernet、 CAN等，不同接口适用于 不同通信需求和场景。
硬件配置与选型
01
根据机器人应用场景和需求选择合适的控制器、电机、传感器 和执行器等硬件。
02
考虑硬件之间的兼容性和通信协议，确保各组件能够协同工作
2024年ABBIRC5机器人培训教材(带附加条款)
