富士达电梯故障代码 2007-10-19 中国电工技师网富士达故障代码1、障码的读取方法将 SEL 开关旋到“ F ”位置，则会显示最新的故障码。

如无故障码则 LED 全部闪烁。

按住上按钮不放，显示前面故障码的附加信息。

松开上按钮，显示下一个故障码。

以此类推，可显示 20 个故障码，全部故障码显示后， LED 全部闪烁。

按下部按钮，则显示 SEL 开关的设定位置，松开下部按钮，则显示最后一个故障码。

连续按住下部按钮 4 秒以上，全部故障码消除。

2、故障代码的读识故障代码由两位 16 进制数组成， bit0~bit3 组成低位数， bit4~bit7 组成高位数bit7=8bit6=4bit5=2bit4=1以上四位相加后的十进制数转换成十六进制后作为高位bit3=8bit2=4bit1=2bit0=1以上四位直加后的十进制数转换成十六进制后作为低位例如： bit0,bit1,bit2,bit6,bit7 亮，其余都熄灭。

由 bit6,bit7 亮， 8+4=12 （十进制） =C （十六进制），作为高位数由 bit0,bit1,bit2 亮， 4+2+1=7 （十进制） =7 （十六进制），作为低位数得出此故障代码为 C7 ，经查故障代码表，可以得知为“门光电装置不动作”故障。

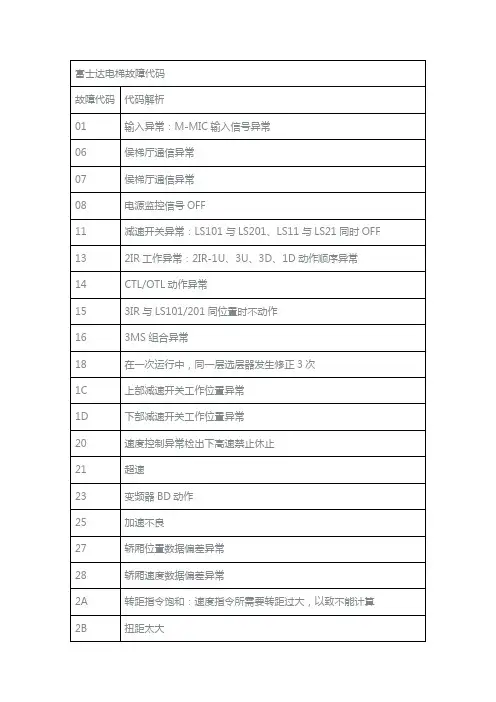

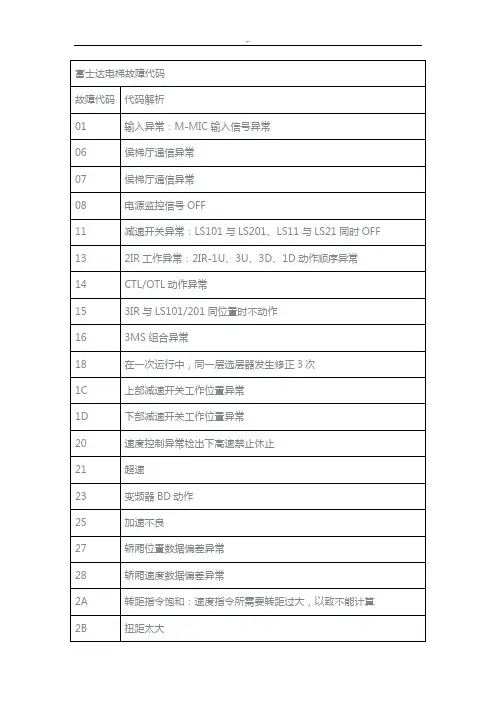

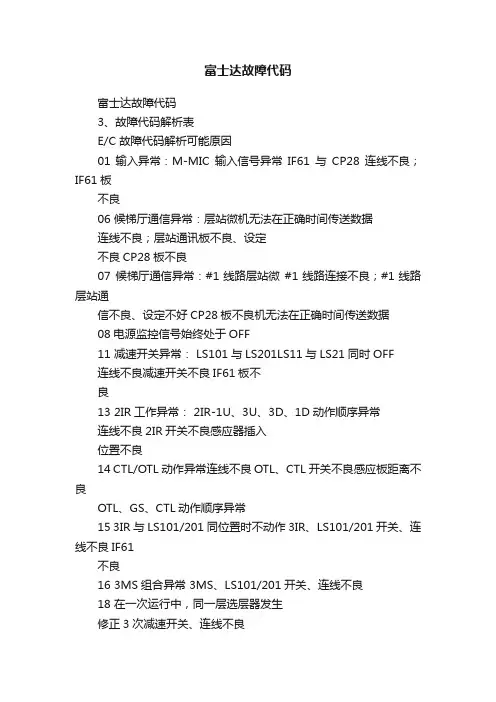

3、故障代码解析表E/C 故障代码解析可能原因01 输入异常： M-MIC 输入信号异常 IF61 与 CP28 连线不良IF61 ， CP28 板不良06 候梯厅通信异常：层站微机无法在正确时间传送数据连线不良；层站通讯板不良、设定不CP28 板不良07 候梯厅通信异常： #1 线路层站微机无法在正确时间传送数据 #1 线路连接不良；#1 线路层站通信不良、设定不好 CP28 板不良08 电源监控信号始终处于 OFF -11 减速开关异常： LS101 与 LS201LS11 与 LS21 同时 OFF 连线不减速开关不良 IF61 板不良13 2IR 工作异常： 2IR-1U 、 3U 、 3D 、 1D 动作顺序异常连线不良2IR 开关不良感应器插入位置不良14 CTL/OTL 动作异常连线不良OTL 、 CTL 开关不良感应板距离不良OTL 、 GS 、 CTL 动作顺序异常15 3IR 与 LS101/201同位置时不动作 3IR 、 LS101/201 开关、连线不良\IF61 不良16 3MS 组合异常 3MS 、 LS101/201 开关、连线不良18 在一次运行中，同一层选层器发生修正 3 次减速开关、连线不良\IF61 不良1C 上部减速开关工作位置异常动作距离超差 25mm 以上；开关、连线不良 1D 下部减速开关工作位置异常动作距离超差 25mm 以上；开关、连线不良20 速度控制异常检出下高速禁止休止高速运行中出现以下代码而异常停止、休止： 23 25 、 2D 、 30 、 31 、 3D 、 3E21 超速：编码器测出实际速度与指定速度超差编码器、连线不良IF61 、变频器设定不良23 变频器 BD 动作（ OFF ）变频器异常参照以下同时出现的代码：21 、 28 、 2A 、 2B 、 2E 、 37 、 B4 、 B525 加速不良：实际加速度与指定加速度不一致编码器、连线不良IF61 、变频器设定不良27 轿厢位置数据偏差异常编码器、连线不良\IF61 、变频器、设定不良28 轿厢速度数据偏差异常编码器、连线不良\IF61 、变频器、设定不良2A 转距指令饱和：速度指令所需要转距过大，以致不能计算变频器、连线不良速度、力距指令设定不良2B 扭距太大变频器、连线不良速度、力距指令设定不良2D 即将超速前编码器、连线不良IF61 、变频器、设定不良2E 检出逆行：运行方向与指令方向相反编码器、连线不良IF61 、变频器、设定不良2F 速度控制异常栓出下启动禁止休止高速运行中 20 出现后，救出运行，异常停止，休止，并出现以下代码：23 、 25 、 2D 、 31 、 33 、 3D 、 3E30 高速运转超时：实际运行时间与指定时间超差变频器、连线不良IF61 、变频器设定不良31 低速运转超时：低速运行时间与指定时间超差变频器、连线不良IF61 、变频器设定不良33 减速时间超时：减速运行时间超差变频器、连线不良IF61 、变频器、设定不良37 变频器过负载：检出主回路、马达过热、过载变频器冷却风扇、连线不良变频器、制动单元、制动电阻、马达过热、过载或连线不良3D “直流段电压确认”未打变频器不良；制动电阻断线电源电压不足，电源线路不良3E “直流段电压确认”未关闭变频器不良制动电阻不良40 再平层超速再平层运行中出现负载异常；负载感应器不良41 再平层运转超时 2IR-1U/1D 不良；平层板、连线不良42 再平层过度 10mm 以上 2IR-1U/1D 不良；平层板、连线不良43 再平层运转次数超次 2IR-1U/1D 不良；平层板、连线不良44 再平层超界 60mm 以上再平层运行中出现负载异常\负载感应器不良4E 启动时超速数据设定不良\负载异常4F 启动时超界 2IR-1U/1D,3U/3D 不良 , 平层板 , 连线不良50 终端发生强制减速选层器有误\减速开关，位置不良51 楼层选层器修正发生选层器对 LS101/201 ， 3IR ， 3MS 位置发生修正52 运行中安全回路 OFF #6 励磁中， #1E 释放58 启动时制动器释放条件不成立关门开始 #6 励磁，直到 #B4 励磁位置， CTL 仍未 ON ；CTL 开关，连线， IF66 不良59 关门不良下启动失败关门指令发生后，经规定时间CTL仍未 ONCTL 开关连线IF66 不良5A 预通电时超速： #6 励磁 #B4 未励磁时超速编码器、连线不良或受干扰；力距设定不足5B 预通电时超界 60mm 以上 2IR 、连线不良；力距设定不足5C 预通电时超界 200mm 以上 2IR 、连线不良；力距设定不足5D 检出逆行：从 2IR 运行方向与指令方向相反 2IR 、编码器、连线不良；力距设定不5F 行走中运转方式异变 #6 励磁中，查出“运行模式的变化”；误操作线路故障64 #B4 打不开启动时，对 #B4 励磁后，规定时间内 #B4 未励磁65 #B4 不关闭#B4 未励磁，规定时间内未确认68 #1E 不打开 #1E 励磁条件满足，而 #1E 接点 OFF69 #1E 不关闭对 #1E 未励磁，而 #1E 接点却 ON6A #36 不打开：对 #36 励磁，而 #36 接点 OFF #36 本身励磁回路不良6B #36 不关闭：未对 #36 励磁，而 #36 接点 ON #36 本身不良6C #6 不打开：对 #6 励磁，而 #6 接点 OFF #6 本身励磁回路不良6D #6 不关闭：未对 #6 励磁，而 #6 接点 ON #6 本身不良70 不能开门下救出运转：不能开门，经 3 次修复动作后，开门动作结束；不能修复呼叫后向其他楼层救出运行门机械阻碍位置开关异常门驱动装置异常71 不能开门下停止同上72 门速度控制异常（ DBD 动作）门机械阻碍\连线不良门驱动装置异常， DBD 动作73 启动时厅门装置 ON 不良门锁、接点不良\厅门线路不良78 门未能打开开门指令发出后经规定时间 OTL 仍未 ON79 门未能关闭关门指令发出后经规定时间 CTL 仍未 ON7A 3 次检出门门未打开 3 次检出开门指令发出后经规定时间 OTL 仍未 ON7B 多次检出门未能关闭多次检出关门指令发出后经规定时间 CTL 仍未 ON7F 开闭动作时间次数超过门机械阻碍\位置开关异常\门驱动装置异常80 MILLNET 异常信息 C-MIN 对 M-MIN 通信异常81 MILLNET 异常信息C-MIN 对 M-MIN 通信中断82 MILLNET 异常信息 C-MIN 对 M-MIN 通信异常（数据不一致）90 SV 对 M-MIN或其它电梯的 M-MIN 对 M-MIN 通信中断 -AF 负载感应器电压异常：超出变化范围负载感应器不良、连线不良B0 轿厢位置数据偏差大：在某一平层处的数据值与 FD 测出值偏差 50mm 以上钢丝绳打滑编码器、连线不良\LS101/201 、 2IR-1U/1D 位置或连线不良\EEPROM 不良B1 减速时间超时多发：减速时间超过指定时间 5 次以上 EEPROM 不良LS101/201 、 2IR-1U/1D 、位置或连线不良B2 楼层选择器有发生偏差的可能性：轿厢位置错位停电；高速运转中急停；#6 、 #B4 励磁中发生接点 OFF\#6 、 #B4 、编码器不良B3 楼层选择器确认运转失败：选层器运转中， LS101/201 、 3IR 、 3MS 都测不出；轿厢无法确认位置编码器、 LS101/201 、 3IR 、 3MS 、相关接线不良\IF61 不良；接地线与上述线路有短路B4 照明电源断：停止中轿厢照明电源（ R0X 、 S0X ）断开照明电源过载\开关线路不良；C0 行走中不超过平层感应板：层间运行中 2IR 未啮合的时间超过指定时间；运行中 2IR 至少有一个打开或处于啮合状态超过指定时间轿厢与对重受机械阻碍走不动；马达运转而钢丝绳不动；2IR 、 IF61 连线不良CC #6Z 不打开： #6Z 励磁后， M-MIC 未能收到，或一旦励磁后，中途 OFF #6Z 不良；主电脑与变频器连线不良；IF61 不良CD #6Z 不关闭： MILLNET 通信或指定信号 #6Z 非励磁，但 #6Z 不 OFF #6Z 不良；主电脑与变频器连线不良；IF61 不良DE #6 励磁前、 #6 OFF 时检查不可 #6 、#6Z 不良；主电脑与变频器连线不良；IF61 不良E1手动上行 / 下行按钮无法复位按钮受阻、不良，相关线路不良E4负载信号矛盾：负载感应器与 4WC 信号不一致负载感应器、 4WC 、连线不良；称重橡胶、轿厢机械调整不良；E5 指令上冲 / 下冲方向运转： LS 动作后仍有高速指令 LS101~103/201~203 ， LS11/21 ，相关线路不良；EEPROM 不良；E7 减速度限制中强制减速：限制减速进行下减速控制出现 E/C50 的条件； AJ 后负载感应器检出载重与 AJ 数据不符而进行限制负载异常；感应器出错；速度控制装置异常。
