液晶面板是什么
液晶电视机工作原理
液晶电视机工作原理液晶电视机作为现代家庭娱乐的重要组成部分，已经成为家庭中不可或缺的电子产品。
那么，它是如何工作的呢？本文将详细介绍液晶电视机的工作原理。
一、液晶电视机的构成液晶电视机由多个核心部件组成，主要包括背光源、液晶面板、电路驱动器以及控制器等。
这些部件密切配合，共同实现液晶电视机的正常工作。
1. 背光源液晶电视机的背光源是其工作的重要组成部分，主要用于提供背光照射液晶面板。
目前常用的背光源有冷阴极灯管（CCFL）和发光二极管（LED）两种类型。
其中，LED背光源由于其高亮度、能耗低等优势逐渐取代了CCFL背光源成为主流。
2. 液晶面板液晶面板是液晶电视机的核心部件，一般采用薄膜晶体管液晶面板（TFT-LCD）技术。
液晶面板由红、绿、蓝三个基色像素组成，经过背光源的照射后，液晶分子按照电场的激励程度进行调节，从而实现图像的显示。
3. 电路驱动器电路驱动器是控制液晶面板的关键部件，主要负责向液晶面板提供所需的信号和电力供应。
电路驱动器根据输入的视频信号，将信号分解为红、绿、蓝三个基色的电压，并传输给液晶面板上对应的像素点，从而控制像素的亮度和颜色。
4. 控制器控制器是液晶电视机中的大脑，负责接收用户的指令并将其转化为具体的操作。
控制器也可以接收外部信号源，如DVD播放器、游戏机等，并将其转化为视频信号，通过电路驱动器控制像素的显示。
二、液晶电视机的工作原理液晶电视机的工作原理涉及到光、电、液晶等多个领域的知识。
下面将从图像显示的过程来详细介绍液晶电视机的工作原理。
1. 光的传输液晶电视机的背光源发出的光通过液晶面板传输，而液晶面板则根据电场的激励程度控制光的传输。
液晶是一种介于固体和液体之间的物质，其分子有规则排列的结构。
液晶通电后，电场会改变液晶分子排列的方式，从而控制光的通过程度。
2. 像素控制液晶面板上的每个像素点都由红、绿、蓝三个基色的液晶小单元组成。
当电路驱动器提供相应的电压信号时，液晶分子排列的方式会发生变化，光的通过程度也会随之改变。
液晶面板 行业 资料
液晶面板行业资料液晶面板行业资料引言液晶面板作为现代电子产品的核心部件之一，广泛应用于手机、电视、电脑显示屏等领域。
本文将介绍液晶面板的原理、应用、发展趋势等方面的资料，帮助读者更好地了解这一行业。
一、液晶面板的原理液晶面板是由液晶材料组成的，其原理基于液晶分子的双折射特性。
液晶分子在电场的作用下可以改变其对光的折射率，从而实现像素的亮度和颜色的控制。
液晶面板一般由液晶层、电极层和基板组成。
二、液晶面板的应用1. 手机：液晶面板在手机行业应用广泛，几乎所有的智能手机都采用液晶面板作为显示屏。
高品质的液晶面板具有高亮度、高对比度和广视角等优点，能够呈现出清晰、真实的画面，提供良好的用户体验。
2. 电视：随着高清电视技术的发展，液晶面板在电视行业占据主导地位。
4K和8K液晶面板逐渐普及，使电视屏幕在分辨率、色彩还原度等方面得到了极大的提升。
3. 电脑显示屏：电脑显示屏对于色彩准确性和显示效果要求较高，液晶面板能够满足这些需求。
IPS和VA等液晶技术的应用使得电脑显示屏在广色域、广视角等方面取得了重大突破。
4. 其他应用领域：液晶面板还广泛应用于平板电脑、车载显示屏、医疗设备、航空航天等领域。
随着智能家居和虚拟现实技术的兴起，液晶面板在这些领域的应用也将继续扩大。
三、液晶面板行业的发展趋势1. 高分辨率和大尺寸：消费者对于高分辨率和大屏幕的需求日益增长，液晶面板行业在不断提高分辨率和扩大尺寸方面进行了深入研究，如4K、8K液晶面板的推出。
2. 柔性液晶面板：柔性显示技术被认为是液晶面板行业的新方向。
柔性液晶面板可以实现可折叠、可弯曲的显示屏，具有更高的适应性和创新性，能够应用于可穿戴设备、折叠手机等领域。
3. 能耗和环保：随着节能环保意识的增强，液晶面板行业在减少能耗和延长产品寿命方面进行了一系列改进。
采用低功耗、高亮度的LED背光技术以及新型材料，使得液晶面板能够更加环保和节能。
4. 增强现实和虚拟现实：随着虚拟现实和增强现实技术的发展，液晶面板行业将面临新的机遇和挑战。
LCD面板技术介绍讲解
LCD面板技术介绍讲解LCD面板，全称为液晶显示屏面板（Liquid Crystal Display Panel），是一种使用液晶材料作为光学开关的显示技术。
LCD面板通过调节液晶分子的排列来控制光的透射，从而实现图像的显示。
下面将介绍LCD面板的工作原理、种类和应用领域。
LCD面板的工作原理：LCD面板由两块玻璃基板组成，中间填充有液晶材料。
液晶材料分为向列向型和向行向型两种，分别用于TN（Twisted Nematic）和IPS（In-Plane Switching）两种面板类型。
当电流通入其中的透明电极时，液晶分子会发生扭曲，从而改变光的传播方向和透射率。
通过在液晶屏的后面加入背光源，背光透过液晶后，通过棱镜和偏振片的选择性组合，再由前面的屏幕玻璃上的彩色滤光片调整颜色，最终形成可见的彩色图像。
根据液晶材料的排列方式和电场的作用方式，LCD面板可以分为多种类型：1.TN面板：TN面板是最常见的液晶显示技术，具有较低的生产成本和快速的响应时间。
然而，TN面板的可视角度较窄，颜色显示相对较差。
2.IPS面板：IPS面板通过改变液晶分子在平面上的排列方式来改善可视角度和色彩表现。
IPS面板具有更广阔的可视角度和更真实的颜色还原，但响应时间较较慢。
3. VA面板：VA（Vertical Alignment）面板具有更高的对比度和更准确的颜色还原，但可视角度较窄。
VA面板还分为多种类型，如MVA （Multi-Domain Vertical Alignment）、PVA（Patterned Vertical Alignment）和A-MVA（Advanced-MVA）等。
4. OLED面板：OLED（Organic Light-Emitting Diode）面板使用有机材料作为发光层，具有更高的对比度和更快的响应时间。
OLED面板还具有更低的能耗和更轻薄的特点，但由于制造成本高，目前应用较为有限。
5. QLED面板：QLED（Quantum Dot Light Emitting Diode）面板是一种基于量子点技术的液晶显示技术。
液晶面板显示原理
液晶面板显示原理
液晶面板是一种广泛应用于各种电子设备中的显示技术。
它能够通过液晶分子的操控来控制光的透过与阻挡，从而达到显示图像的目的。
其显示原理如下：
1. 基本结构：液晶面板主要由两块平行的玻璃基板构成，中间夹有液晶材料。
液晶材料是一种特殊的有机化合物，具有类似液体和固体的特性，在电场作用下可以改变光的透过性。
2. 液晶分子的排列：液晶材料中的分子通常呈现有序排列的状态。
具体来说，液晶分子在没有电场作用下呈现一种有序排列的状态，被称为“向列型液晶”。
在这种状态下，液晶分子的长轴与基板平行，呈现类似柱状结构。
3. 电场作用：当在液晶面板上施加电场时，液晶分子会发生形变。
液晶分子的长轴会发生偏转，呈现扭曲的状态。
这种状态被称为“扭曲向列型液晶”。
4. 光的透过与阻挡：根据液晶分子的扭曲程度，光的透过性也会相应发生变化。
当没有电场施加时，液晶分子呈现全扭曲状态，光无法通过；而当施加电场时，液晶分子会发生部分扭曲，使得光可以通过。
5. RGB像素结构：液晶面板上的每个像素点都由红、绿、蓝
三种基础颜色组成。
通过控制电场的强弱，可以控制液晶分子的扭曲程度，从而控制每个像素点的透光程度。
通过调节红、绿、蓝三种颜色的透过程度，可以在液晶面板上显示出丰富多
彩的图像。
总之，液晶面板通过液晶分子的操控来控制光的透过与阻挡，从而实现图像的显示。
通过对红、绿、蓝三种基本颜色的控制，可以呈现出丰富多彩的图像。
LCD面板简介
游戏机
游戏机是LCD面板的一个新兴应用领 域。由于游戏画面通常较为复杂， LCD面板的高分辨率和快速响应等特 点使得游戏画面更加流畅、逼真。
游戏机通常采用高帧率、高色域的 LCD面板，以提供更加出色的游戏体 验。此外，游戏机还通常配备有外接 显示器，以提供更大的显示空间和更 好的视觉效果。
03
LCD面板的技术参数
02
LCD面板的应用
电视
电视是LCD面板最早和最主要的应用领域之一。由于LCD面板具有高分辨率、色 彩鲜艳、亮度高等特点，使得电视画面清晰、逼真，成为现代家庭娱乐的重要设 备。
LCD电视的尺寸从15英寸到65英寸不等，满足了不同家庭的需求。此外，随着技 术的不断发展，LCD电视的能耗和厚度也不断降低，更加环保和美观。
VS
详细描述
高分辨率LCD面板能够提供更清晰、细腻 的画面，让用户获得更好的视觉体验。这 种面板广泛应用于电视、显示器、平板电 脑等领域，尤其适合观看高清视频或进行 图像处理等需求。
低功耗
总结词
为了满足环保和节能的需求，低功耗LCD面板越来越受到关注。
详细描述
低功耗LCD面板通过优化电路设计和采用新型材料等方式，降低功耗，延长产品使用寿命，同时减少 能源消耗和碳排放，有利于保护环境。这种面板在智能手机、平板电脑、笔记本电脑等移动设备上广 泛应用。
显示器
显示器是LCD面板的另一个重要应用 领域。由于LCD显示器具有高分辨率 、低辐射、节能环保等特点，被广泛 应用于计算机、图形设计等领域。
除了传统的台式机显示器，LCD显示 器还广泛应用于笔记本电脑、平板电 脑等移动设备上，为用户提供清晰、 稳定的显示效果。
笔记本电脑
笔记本电脑是LCD面板的又一重要应用领域。笔记本电脑的 屏幕通常较小，但LCD面板的高分辨率和低能耗等特点使得 笔记本电脑的续航能力更强，更加便携。
液晶面板原理

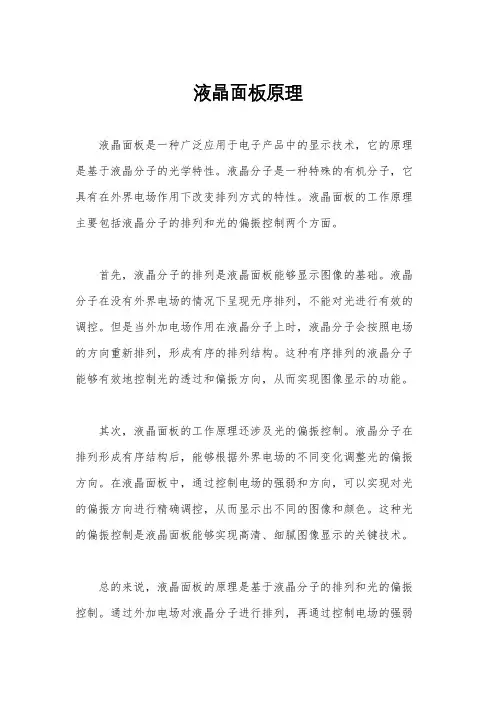

液晶面板原理液晶面板是一种广泛应用于电子产品中的显示技术，它的原理是基于液晶分子的光学特性。
液晶分子是一种特殊的有机分子，它具有在外界电场作用下改变排列方式的特性。
液晶面板的工作原理主要包括液晶分子的排列和光的偏振控制两个方面。
首先，液晶分子的排列是液晶面板能够显示图像的基础。
液晶分子在没有外界电场的情况下呈现无序排列，不能对光进行有效的调控。
但是当外加电场作用在液晶分子上时，液晶分子会按照电场的方向重新排列，形成有序的排列结构。
这种有序排列的液晶分子能够有效地控制光的透过和偏振方向，从而实现图像显示的功能。
其次，液晶面板的工作原理还涉及光的偏振控制。
液晶分子在排列形成有序结构后，能够根据外界电场的不同变化调整光的偏振方向。
在液晶面板中，通过控制电场的强弱和方向，可以实现对光的偏振方向进行精确调控，从而显示出不同的图像和颜色。
这种光的偏振控制是液晶面板能够实现高清、细腻图像显示的关键技术。
总的来说，液晶面板的原理是基于液晶分子的排列和光的偏振控制。
通过外加电场对液晶分子进行排列，再通过控制电场的强弱和方向来调控光的偏振方向，从而实现图像的显示。
液晶面板以其显示效果优良、功耗低、体积薄等特点，在电子产品中得到了广泛的应用，如手机、电视、电脑显示屏等。
除了在电子产品中的应用外，液晶面板还在其他领域有着广泛的应用前景。
比如在医疗领域，液晶面板可以用于医学影像的显示，帮助医生进行诊断和治疗。
在工业控制领域，液晶面板可以用于监控系统的显示，实时反映生产情况。
在交通领域，液晶面板可以用于车载显示屏，提供导航和娱乐功能。
可以说，液晶面板已经成为现代社会中不可或缺的一部分，它的原理和应用前景都具有重要意义。
总的来说，液晶面板作为一种重要的显示技术，其原理基于液晶分子的排列和光的偏振控制。
通过外加电场对液晶分子进行排列，再通过控制电场的强弱和方向来调控光的偏振方向，从而实现图像的显示。
液晶面板在电子产品以及其他领域有着广泛的应用前景，其显示效果优良、功耗低、体积薄等特点使其成为现代社会中不可或缺的一部分。
液晶面板
珍惜你手中的液晶面板
三、不良现象 杂质 亮线
亮点
暗带
碎屑
破片
以上为整机线常见的O/C不良现象: ①亮点、杂质、碎屑：多为O/C来料不良； ②亮线、暗带、破片：多为制损（野蛮操作、ESD）造成，即我部重点管控方向。
珍惜你手Байду номын сангаас的液晶面板
四、制程管控 制程管控主要分两方面： 1、员工操作：员工需认真对待，严禁野蛮操作导致O/C破片失效的行为发生。 2、静电防护：由于现代集成电路元器件的线路缩小，耐压降低，线路面积减小，使得器件耐静电冲击的能力 减弱，在受到静电释放（ESD）时，极易造成元器件失效或缩短元器件的使用寿命。 目前在静电防护方面主要有以下几种方式： ①接地(静电腕带、仪器接地等) ； ②隔离(防静电服、防静电物料箱等)； ③中和(离子风机等) ； ④环境(局部范围的湿度、温度控制)；
O/C单价（RMB）
600.31 808.78 902.00
OC成本占比
65.4% 72.5% 69.8%
破片一张O/C等于 你浪费了一条整
机生产线的人9分 钟的辛勤劳作
综上，可以看出O/C占整机成本比例达到70%左右。例：按我部生产一台42D2000n整机，制造费用为26元 计算，制损破片一张42寸O/C直接损失902元，需制造35台整机才能冲抵由此造成的损失费用。维修一张O/C不
珍惜你手中的液晶面板
一、整机成本 液晶面板，又称Open Cell，简称O/C。 液晶显示器（电视）的品质首先要看它的面板即O/C，因为面板的好坏直接影响到画面的观看效果，同时面 板也是影响液晶电视机成本的主要因素，占到了整机成本的一半以上。 以我部正在量产的D2000系列为例：
整机型号
32D2000n 39D2000n 42D2000n
液晶面板
等级
液晶面板按照品质可以分为A、B、C三个等级，其等级区分的依据便是坏点数量的多少。但国际上并没有相 关的硬性规定，所以各个国家地区的等级标准也不尽相同。通常情况下，液晶面板的坏点数量在5个以内便是A级， 坏点数量多于5个而少于10个便属于B级，坏点数量在10个以上则属于C级面板。原则上A级面板最适合于显示器的 生产制造，但液晶面板生产出B级面板也是不可避免的事情，所以这类B级面板也大多会被杂牌显示器厂商所消化。 而C级面板则完全不适合显示器的生产制造，大多被切割成小面积的液晶面板应用于其他领域。但也有极少数液晶 显示器生产厂商会采用C级面板，在两三年前就曾出现过低价劣质液晶显示器扰乱市场的风波。
ADSDS面板
ADSDS（Advanced Super Dimension Switch）高级超维场转换技术（硬屏），严格意义上属于IPS阵营， 是对传统IPS面板的技术改进。但与IPS不同的是ADSDS面板采用ITO透明电极代替传统的金属电极，增加了开口率 和透过率，配合类似IPS面板的液晶分子排列方式，可以提升液晶面板的色彩表现力。ADSDS主要由中国液晶面板 供应商主推，主要应用在自有品牌的液晶电视上。
此外还有一些其他厂商也有自己的液晶面板技术，比如NEC的ExtraView技术、松下的OCB技术、现代的FFS 技术等，这些技术都是对旧的TFT面板的改进，提供了可视角度和响应时间，通常只用在自有品牌的液晶显示器 或者液晶电视上使用。其实以上这些面板都属于TFT类面板，只不过各种面板有自己的技术和名称，所以TFT这个 名字反而不常使用了。
液晶面板显示原理及生产工艺
液晶面板显示原理及生产工艺液晶面板是一种基于液晶技术的平面显示设备。
其原理是利用液晶分子在电场作用下的取向变化来控制光的透过与阻挡，从而实现图像的显示。
液晶是一种介于液体和晶体之间的物质。
液晶分子具有两种常见的取向状态：平行以及垂直于基板的状态。
在没有外电场的作用下，液晶分子倾向于处于混乱排列状态，不会对光进行任何影响，此时液晶面板看起来是完全透明的。
然而，当电场施加在液晶分子上时，分子将会取向并排列成一定的结构。
液晶面板通常由两块平行的玻璃基板组成，其间有一层液晶物质。
基板上被涂覆了透明导电层，并按照特定的方式划分为小网格形状。
液晶分子将在这些小网格内排列。
在两块基板之间，添加了偏振片和色板等光学组件，以调节传输光信号的颜色和方向。
当电压施加到液晶面板上时，电场会改变液晶分子的排列状态。
具体来说，液晶分子将对入射光波的偏振方向产生影响，从而改变光的透过性。
如果电场不存在，液晶分子的取向状态将使得偏振片之间的光通过液晶层时，其光场与偏振角度相互垂直，从而完全阻挡光的透过。
而当电场存在时，液晶分子的取向会发生变化，使得光的偏振方向与偏振片之间的角度保持一致，从而光可以透过。
通过调节电场的强弱和极性，可以控制液晶层中光的透过和阻挡，从而实现显示效果。
液晶面板的生产工艺包括以下几个主要步骤：1.玻璃基板准备：选择适当尺寸的玻璃基板，进行去除表面杂质和平整处理。
2.导电层制备：在基板上涂覆透明导电材料，如氧化铟锡（ITO）。
3.光刻：使用光刻技术，按照设计要求在导电层上形成图案。
4.涂覆液晶材料：在一个基板上涂覆液晶材料。
5.取向膜制备：在液晶层上涂布取向膜，以帮助液晶分子在电场中正确排列。
6.粘合然后注入液晶材料：将两个基板粘合在一起，使液晶材料在两个基板之间形成一个薄层。
7.面板装配：在液晶层上添加色板、偏振片等光学组件。
8.封装：封装整个液晶面板，以保护其免受外部环境影响。
9.测试和调整：对完成的液晶面板进行测试和调整，确保其正常工作。
液晶面板的发展历程
液晶面板的发展历程液晶面板是一种在显示技术领域具有重要地位的显示器件。
它的发展历程可以追溯到20世纪60年代初。
在1960年代初期，液晶面板的研究才刚刚开始。
当时的液晶技术还比较简单，主要用于电子手表和计算器等小型设备上。
这些早期的液晶面板大多采用的是TN（Twisted Nematic）结构，这种结构会使得液晶分子在电场作用下发生扭转，从而改变光的传播路径，实现光学图像显示。
随着技术的进一步发展，液晶面板逐渐被应用于更大尺寸的显示设备上，如计算机显示器和电视。
在1980年代，技术突破使得液晶显示屏的分辨率和反应速度有了较大提升。
此时，出现了新的液晶面板结构，如STN（Super Twisted Nematic）和DSTN（Double Super Twisted Nematic），它们在色彩表现和观看角度方面有了一定的改善。
到了1990年代，随着互联网的兴起，电子邮件和网页浏览等应用对显示器的要求越来越高。
为了满足这些需求，研究人员开始探索新的液晶面板技术。
1993年，IPS（In-Plane Switching）结构应运而生，它具有更好的颜色表现和更大的视角范围，成为液晶显示器的重要进步。
随着时间的推移，液晶面板技术继续演进。
2004年，PVA （Patterned Vertical Alignment）结构的液晶面板问世，它在对比度和黑色表现方面有了显著提升。
随后，MVA（Multi-domain Vertical Alignment）和AMVA（Advanced MVA）等结构陆续推出，追求更高的图像质量和观赏性。
在近年来，OLED（Organic Light Emitting Diode）等新兴显示技术的崛起，使得液晶面板面临新的挑战。
尽管如此，液晶面板仍然在大屏幕电视和计算机显示器等领域占据重要地位，不断发展并提升性能，以满足用户对高分辨率、高色彩还原和快速响应的需求。
