弯管流量计的安装
弯管流量计的工作原理
弯管流量计的工作原理弯管流量计是一种流量测量仪器，其工作原理是通过利用管道中的压力差来测量气体或液体的流量。
它主要由弯管、压力变送器和指示装置组成。
以下是弯管流量计的工作原理及步骤：1. 弯管的选择和安装弯管是弯曲的管道，分为不同的角度和半径。
在选择弯管时，需要根据流体的性质、流量范围、压力损失和测量精度等因素进行选择。
将弯管安装在流动的管道中，流体经过弯管时会产生压力损失。
2. 测量压力差在弯管中，流体经过弯曲管道时会出现一个旋转的涡流。
由于离心力作用，涡流会将流体向管道壁边缘挤压，使得管道内的压力与管道中心的压力发生变化。
测量弯管两侧压力差，可以间接地计算流量。
3. 压力变送器通常使用压力变送器来测量弯管两侧的压力差。
压力变送器将压力信号转化为电信号，并将电信号传输给指示装置。
当流量过大时，弯管两侧压力差会产生一个信号，通过压力变送器传输给指示装置。
4. 指示装置指示装置通常是数字显示屏，显示流量的数值。
其测量精度直接影响到弯管流量计的准确度。
根据指示装置上的数值，可以得知在特定时间内通过管道的流体量。
在使用弯管流量计时，需要注意以下几点：首先，应该选择合适的弯管。
其次，应该按照标准化的要求安装弯管和压力变送器。
最后，除了正常的校准和维护外，还应定期进行清洗和检查，以确保弯管流量计的稳定性和准确性。
弯管流量计在工业生产中应用广泛，主要用于气体和液体的测量。
它有着操作简单、构造紧凑、准确度高等优点。
但是，它也有一定的局限性，如需要考虑管道的压力损失、不能测量粘稠液体等。
因此，在选择流量测量仪器时，需要根据实际情况进行选择。
流量计安装施工方案
流量计安装施工方案1. 引言流量计是工业生产中常用的仪表之一，用于测量液体或气体通过管道的流量。
正确的安装流量计是确保其准确稳定运行的重要步骤。
本文档将介绍流量计安装施工方案，包括前期准备、基本安装步骤、调试和测试等内容。
2. 前期准备在进行流量计安装之前，需要进行一些前期准备工作，以确保安装的顺利进行。
以下是前期准备的主要步骤：2.1 确定安装位置根据流量计的使用需求和测量要求，确定合适的安装位置。
一般来说，流量计应安装在管道的直线段上，避免有弯头或附件等干扰流体的因素。
同时，安装位置应易于操作和维护。
2.2 准备安装材料和工具根据流量计的型号和规格要求，准备相应的安装材料和工具。
安装材料包括螺栓、垫片、接头等。
工具包括扳手、扎带、橡胶锤等。
2.3 结构设计和施工图纸根据安装位置和实际需要，设计流量计的支架结构和管道连接，绘制相应的施工图纸，包括支架尺寸、管道连接方式等。
3. 安装步骤以下是流量计的基本安装步骤：3.1 安装支架根据结构设计和施工图纸，安装流量计支架。
支架可以采用金属材料或者非金属材料，具体选择根据实际情况决定。
支架应牢固稳定，能够承受流量计的重量。
3.2 安装管道连接根据结构设计和施工图纸，在管道上安装流量计的管道连接部分。
确保连接部分与流量计完全密封，并且没有任何泄漏。
3.3 安装流量计使用扳手等工具，将流量计固定在支架上，并且连接到管道的管道连接部分。
确保安装牢固，并且所有连接部分都紧固好。
3.4 密封检查安装完成后，进行密封检查。
使用压力表等工具，检查流量计是否有泄漏现象。
如果有泄漏，需要及时处理。
4. 调试和测试安装完成后，需要对流量计进行调试和测试，以确保其正常工作。
以下是调试和测试的主要步骤：4.1 验证电气连接检查流量计的电气连接是否正确，并且与上位机或控制系统连接稳定。
4.2 验证信号输出使用相应的仪表或设备，验证流量计的信号输出是否正常。
例如，使用示值表检测流量计的输出信号是否与实际流速相匹配。

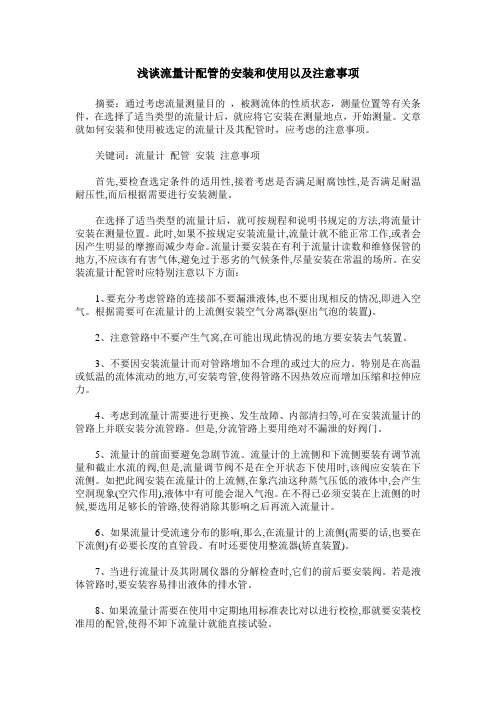

浅谈流量计配管的安装和使用以及注意事项
浅谈流量计配管的安装和使用以及注意事项摘要：通过考虑流量测量目的，被测流体的性质状态，测量位置等有关条件，在选择了适当类型的流量计后，就应将它安装在测量地点，开始测量。
文章就如何安装和使用被选定的流量计及其配管时，应考虑的注意事项。
关键词：流量计配管安装注意事项首先,要检查选定条件的适用性,接着考虑是否满足耐腐蚀性,是否满足耐温耐压性,而后根据需要进行安装测量。
在选择了适当类型的流量计后，就可按规程和说明书规定的方法,将流量计安装在测量位置。
此时,如果不按规定安装流量计,流量计就不能正常工作,或者会因产生明显的摩擦而减少寿命。
流量计要安装在有利于流量计读数和维修保管的地方,不应该有有害气体,避免过于恶劣的气候条件,尽量安装在常温的场所。
在安装流量计配管时应特别注意以下方面：1、要充分考虑管路的连接部不要漏泄液体,也不要出现相反的情况,即进入空气。
根据需要可在流量计的上流侧安装空气分离器(驱出气泡的装置)。
2、注意管路中不要产生气窝,在可能出现此情况的地方要安装去气装置。
3、不要因安装流量计而对管路增加不合理的或过大的应力。
特别是在高温或低温的流体流动的地方,可安装弯管,使得管路不因热效应而增加压缩和拉伸应力。
4、考虑到流量计需要进行更换、发生故障、内部清扫等,可在安装流量计的管路上并联安装分流管路。
但是,分流管路上要用绝对不漏泄的好阀门。
5、流量计的前面要避免急剧节流。
流量计的上流侧和下流侧要装有调节流量和截止水流的阀,但是,流量调节阀不是在全开状态下使用时,该阀应安装在下流侧。
如把此阀安装在流量计的上流侧,在象汽油这种蒸气压低的液体中,会产生空洞现象(空穴作用),液体中有可能会混入气泡。
在不得已必须安装在上流侧的时候,要选用足够长的管路,使得消除其影响之后再流入流量计。
6、如果流量计受流速分布的影响,那么,在流量计的上流侧(需要的话,也要在下流侧)有必要长度的直管段。
有时还要使用整流器(矫直装置)。

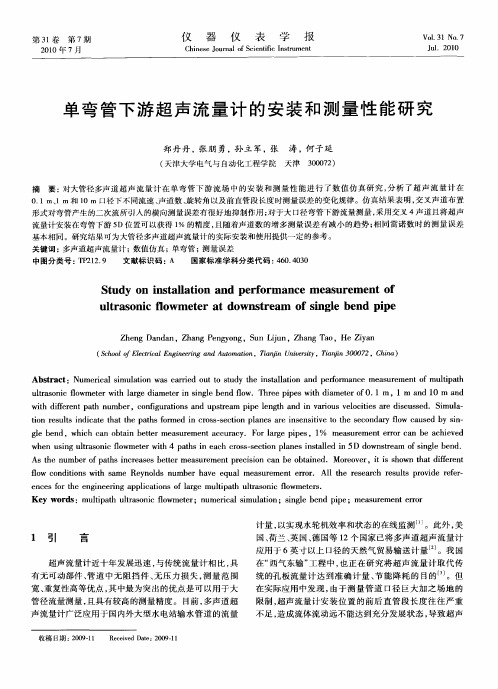

单弯管下游超声流量计的安装和测量性能研究
（ 津 大 学 电气 与 自动 化 工 程 学 院 天
涛 ， 子延 何
天津 ３０ ７ ） ０ ０ ２
摘Hale Waihona Puke 要： 对大管径 多声 道超 声 流量 计在 单 弯管 下游 流 场 中的安 装 和测 量性 能进 行 了数 值仿 真 研究 ， 分析 了超 声 流量 计 在
Ｚ ｅ ｇＤ ｎ ａ ， ｈ ｎ ｅ ｇｏ ｇ Ｓ ｎＬ ａ ， ｈｎ ａ ，Ｈ ｉ ｎ ｈ ｎ ａ ｄ ｎ Ｚ ａｇＰ ｎｙ ｎ ， ｕ ｉ ｎ Ｚ ａｇＴ ｏ ｅＺｙ ｊ ａ
（ ｃｏｌｆＥｅｔｃ ｌ ｎ ｉｅｒ ｇａｄＡ ｔｍ ｔ ｎ ｉｎｎ Ｕ ｉ ｒ ｔ， ｉ ｊ ０ ０ ２ Ｃ ｉ ） Ｓｈｏ ｌ ｒ ａ ｇｎｅ ｎ ｎ ｕｏ ａｉ ，Ｔａｊ ｎ ｅ ｉ Ｔａ ｉ ３ ０ ７ ， ｈｎ ｏ ｃｉ Ｅ ｉ ｏ ｉ ｖ ｓｙ ｎｎ ａ
第３卷 ｌ
第 ７期
仪 器 仪 表 学 报
Ｃｈｎ ｓ ｏ ｒ ａ ｆＳ ｉ ｎｉ ｃ Ｉ ｓｒ ｍｅ ｔ ｉ ｅ ｅ Ｊ ｕ ｎ ｌ ｃ ｅ ｔ ｉ ｎ ｔｕ ｎ ｏ ｆ
ＶｏＩ３ｌ Ｎｏ ７ ＿ ．
２１ ０ ０年 ７月
Ｊ１ ０ ０ ｕ ．２ １
单 弯 管 下 游 超 声 流 量 计 的 安 装 和 测 量 性 能 研 究
０ １ｍ、 ｍ和 １ 口径 下 不 同流 速 、 道 数 、 转 角 以及 前 直 管 段 长 度 时 测 量 误 差 的变 化 规 律 。仿 真 结 果 表 明 ， 叉 声 道 布 置 ． １ ０ｍ 声 旋 交
形式对弯管产生的二次流所引入的横向测量误差有很好地抑制作用 ； 于大 口径弯管下游流量测量 ， 对 采用交叉 ４声道且将超声 流量计安装在弯管下游 ５ Ｄ位置可以获得 １ 的精度 ， ％ 且随着声道数 的增多测量误 差有减小 的趋势 ； 同雷 诺数时 的测量误 差 相 基本相 同。研究结果可为大管径多声道超声流量计的实际安装和使用提供一定 的参考 。 关键词 ：多声道超声流量计 ； 数值仿真 ； 弯管 ； 单 测量误差
弯管流量计优缺点安全操作及保养规程
弯管流量计优缺点、安全操作及保养规程弯管流量计的优点弯管流量计是一种流量测量仪表，广泛应用于化工、电力、水泥、冶金、石化、纺织、医药等行业中。
弯管流量计具有以下几个优点：1.可靠性高：弯管流量计由于结构简单，没有移动的部件，因此可以在较长时间内精确测量流量，不会因为机械振动或其他外力的影响而产生误差。
2.响应速度快：弯管流量计对流体的反应速度非常敏感，能够及时地响应流体的变化，因此在流量变化的场合下，可以准确地测量流量。
3.精度高：弯管流量计采用数学原理设计，能够保证精确测量，误差较小。
4.适用范围广：弯管流量计可以测量多种介质的流量，如水、气体、油、悬浮液等。
弯管流量计的缺点弯管流量计虽然具有一定的优点，但是在使用中，也有以下几个缺点：1.安装要求高：弯管流量计的安装要求较高，通常需要保证安装的管路必须和弯管的轴线保持一致，安装时需要有一定的经验和技能。
2.受流体性质限制：弯管流量计对流体的性质比较敏感，不适用于颗粒含量较高的介质，因此在使用时需要做好介质的预处理，避免对流量计造成影响。
3.成本较高：弯管流量计的成本比较高，适合中、高档的应用场合，对于一些小型企业和个人用户来说，成本压力较大。
弯管流量计的安全操作在使用弯管流量计时，需要注意以下几点的安全操作：1.避免碰撞：弯管流量计的弯管部分较为脆弱，避免碰撞或者振动，否则容易发生破裂等事故。
2.避免压力过高或者过低：经常检查管路的压力是否在规定范围内，并严格按照规格书安装流量计，以免由于管路压力过高或者过低而导致流量计不准确或者发生危险。
3.防止介质结晶：对于易结晶的介质，要及时清洗弯管流量计，避免结晶粘附在弯管中，从而导致测量不准。
4.保持防腐、清洁：由于弯管流量计需要长期在介质中工作，因此需要做好防腐工作，定期对流量计进行清洗和保养，以使其正常工作。
弯管流量计的保养规程为了保证弯管流量计的正常工作，需要遵循以下保养规程：1.经常清洗：每隔数月需进行弯管流量计的清洗工作，以保证其可以维持稳定的流量测量。
弯管流量计的特点及安装注意事项
弯管流量计的特点及安装注意事项一、弯管流量计的概述：弯管流量计属于差压式流量测量系统,是利用流体离心力原理测量管道内介质流量的仪表。
可用于测量液体、气体、蒸汽各种介质。
由弯管传感器、弯管流量计主机、差压变送器及一些管道阀门组件构成。
当流量测量需温度、压力补偿时还应配备压力变送器、温度变送器。
弯管流量计测量范围宽，重现性精度高，无附加压力损失，现场维护量小，运行费用低，可实现温压在线补偿。
弯管传感器按照安装方式分为两种类型：安装在直管上的Ｓ型弯管传感器、安装在自然转弯处的Ｌ型弯管传感器。
二、弯管流量计的主要特点：1.安装维护简单、可靠性好；2.直管段要求低，为前5D后2D；3.抗振性能强、测量范围宽、准确度高、使用寿命长；4.可在高温、高压、粉尘、振动、潮湿等恶劣环境使用；5.管道磨损对测量精度影响极小，可与工业自动化系统连接。
这些独有的特点是其他流量仪表很难达到的，所以也就为它的发展带来了潜力。
三、管流量计在安装的时候我们应该注意的事项：（一）、对L型弯管流量计安装时：1、首先截取两段与取压弯管相同管径的直管段，长度在1倍直径以上。
2、在条件较好的平台(或平地)上，将截取的两段直管段与取压弯管焊接，呈垂直状态，并保证焊接质量3、将预制好的管道上架与工艺管道焊接。
4、弯管传感器与工艺管道焊接，尽可能使其在水平空间状态下工作。
当现场不具备水平安装条件时，可在垂直空间状态下安装。
（二）、S型弯管流量传感器与工艺管道采用法兰连接，可按传感器标志流向，与工艺管道呈水平空间状态对接。
弯管流量传感器安装时，前端直管段长度应大于5倍直径，后端直管段长度应大于2倍直径。
（三）、工作前的检查:1、检查各变送器(含差压、压力及温度变送器)的配管、安装及接线是否正确。
2、检查所有焊装接口、丝扣接头是否做到严密、不泄露。
3、检查二次仪表接线是否正确，与各变送器之间的接线是否正确，重点检查电源接头位置。
弯管流量计的安装
弯管流量计的安装
首先，弯管传感器在安装时要保证两侧的取压体在同一水平面上。
另外弯管传感器的整体要保持水平。
如果是测量蒸汽，在接下来安装盘式冷凝器时，还要保证两侧盘冷的整体水平性。
其他部件的安装可参照其说明安装。
弯管流量计采用焊接法安装在测量管道的九十度转弯处，其空间安装状态原则上可以是任意的，也就是说弯管传感器在安装时没有严格的方位或方向要求，总体来说有以下四种弯管流量计状态可供选择：●水平转水平；
● 正压测在上垂直安装；
● 正压测在下垂直安装；
●任意空间状态。
以上四种状态在弯管传感器安装时原则上都可以使用，但对于有些被测介质，选择适当的安装状态，既可以大大简化安装、调试工作，又对提高系统测量精度大有好处。
因此如何正确选择弯管传感器的安装状态是十分重要的。
具体表现为以下几个原则和方法：
•对于测量热水或冷水（指管道内的液体温度与环境温度相差较大）的系统，如果这时弯管流量计不是采用水平转水平的安装状态，那么弯管传感器的两个引压口之间必然会有一高度差H值存在，由于主管道内液体与导压管内液体处于不同的温度条件下，其密度有一定的差别，为了提高系统的测量精度，必须对这一高差和温差所共同造成的差压变送器的偏差值进行迁移补偿。
其迁移量可用下式计算：
•对于测量一般液体介质的弯管流量计，它可以以任意状态的形式进行安装，这是因为管内液体与导压管内的液体几乎处于同样的工况条件下，无论弯管传感器两个引压口处于什么样的相对位置上（指上下关系），都不需要对差压变送器进行迁移和补偿，因此弯管传感器的安装方位与系统的测量精度无关。
流量计安装施工方案
流量计安装施工方案
一、前期准备工作
在进行流量计的安装施工前，需要做好以下准备工作：
1.确定安装位置：根据管道布局及流体流向，选择合适的位置安装流量
计，确保安装位置符合安全、方便维护和使用的要求。
2.准备安装工具：包括螺丝刀、扳手、尺子、水平仪等常用工具，保证
施工过程中能够顺利进行。
3.核对流量计型号：在安装之前，要核对流量计的型号、规格，确保与
工程需求相符，避免安装过程中出现不匹配的情况。
二、安装步骤
1. 管道准备
•确保管道干净无杂质，使用清洁工具清洗管道内部。
•流量计应安装在垂直水平或垂直管道上，避免水平放置，保证测量准确性。
2. 安装流量计
1.使用扳手将流量计固定在预定位置，确保安装牢固。
2.接好电源线和信号线，注意正确接线，确保安装正确。
3.根据流量计说明书调试和设置相关参数。
3. 联通测试
1.开启管道阀门，确保流体通畅。
2.监测流量计读数，确认测量准确性。
3.检查流量计工作状态是否正常，调整必要参数。
三、注意事项
1.电气安装需由专业人员进行，保证电气连接正常可靠。
2.安装过程中应注意安全，穿戴好工作服和安全帽。
3.确保流量计安装稳固，避免受到外部影响导致误差。
4.需要定期维护，保持流量计的正常运行状态。
经过上述步骤，流量计的安装施工工作就可以顺利完成。
在使用过程中，要认真维护，定期检查，确保流量计的准确性和可靠性。
流量计如何安装流量计安装条件及注意事项
流量计如何安装流量计安装条件及注意事项流量计（Flow meter）是一种用于测量流体（液体或气体）流速和流量的仪器。
它广泛应用于各个工业领域，如化工、电力、石油、水处理、环保等。
正确安装流量计至关重要，以下是流量计安装的条件和注意事项。
流量计安装条件：1.安装位置：流量计应安装在流体管线上，且位置不应有过多的波动和振动。
管线附近不应有弯曲、分叉和收缩等情况，以免影响流体的稳定流动。
2.管道尺寸：流量计的安装尺寸应与管道尺寸匹配。
安装前需确认管道口径、管材和管道压力，以确保流量计的尺寸和参数与管道相符。
3.流体状态：流量计的安装应考虑流体的状态，如液体的粘度、温度、压力和含有的固体颗粒等。
4.安全环境：流量计的安装环境应满足安全要求，特别是在易燃易爆场所或高温环境中，需选择适用于该环境的防爆流量计。
流量计安装注意事项：1.管道清洁：在安装流量计之前，需确保管道内部干净。
若管道内有杂质、沉积物或气泡，将影响流量计的准确性和长期稳定性。
2.安装位置：流量计应安装在水平或垂直方向，安装时注意传感器或探头是否与管壁垂直接触，以确保测量准确。
3.连接密封：在连接流量计和管道时，应使用适当的密封件，保证连接紧密，以避免泄漏和误差。
4.排放要求：若流量计需要作为一部分安装在管道中，则应设计合理的排放系统，以确保管道正常排放。
5.供电和接线：对于电子式流量计，正确接线和稳定的供电是保证正常运行的必要条件。
接线和供电应严格按照产品说明书进行。
6.安全防护：对于易燃易爆场所的流量计安装，需采取相应的防爆措施，例如使用防爆外壳、符合防爆标准等。
7.定期维护：流量计需要定期维护和检查，以确保其长期的准确性和性能稳定。
8.选择合适的类型：根据实际需要选择合适的流量计类型，如滑片流量计、涡轮流量计、电磁流量计、超声波流量计等。
在安装流量计之前，最好请专业人员参与。
安装流量计需要根据具体的应用场景和要求进行，以上只是一些基本条件和注意事项，实际安装中可能还会存在其他细节问题。
弯管流量计说明书
图4-3
图4-4
图4-5
“S”型弯管传感器为我公司研制的直线型流量传感器（已申请国家专利，专利号 为：ZL01208041.1、ZL02256799.2），适合安装在任意空间状态下的直管段上。
图4-6
图4-7
图4-8
弯管传感器的材质：碳钢、20＃钢、不锈钢、耐热合金钢、碳钢衬塑、ＰＶＣ等。 弯管传感器安装方式：焊接式连接和法兰式连接。 弯管传感器的加工方法：中频推制加工、机床加工、焊接加工。
Ｚ Ｗ Ｌ 系列弯管流量计说明书
六、弯管传感器的安装
L型弯管传感器安装在被测管道的自然拐弯处， 其空间安装状态有以下三种可供选择： 1．水平转水平（如图6-1）； 2．水平转垂直向上或向下（如图5-1、6-2）； 3．垂直向下或向上转水平（如图5-1、6-2）；
3、差压变送器与三阀组的连接：将差压变送器与三阀组用四条螺栓连接在一起（注 意差压变送器容室标注： “H”为正压室，“L”为负压室）， 在弯管传感器下 方适当的位置固定φ50的短管，将差压变送器用托架安装在该短管上。（如图 6-10）。
差压变送器
三阀组 托架
导压管
负压侧
正压侧 差压变送器
图6-10
图6-11
目录
前 言……………………………………………………………………………………（1） 一、弯管流量计工作原理………………………………………………………………（1） 二、弯管流量计结构特点………………………………………………………………（1） 三、弯管流量计的主要技术指标 …………………………… … ……………………（2） 四、弯管传感器…………………………………………………………………………（2） 五、弯管流量计的组成…………………………………………………………………（3） 六、弯管传感器的安装…………………………………………………………………（4） 七、弯管流量计的调试…………………………………………………………………（7） 八、弯管流量计订货须知………………………………………………………………（8） 附表1 型号规格表………………………………………………………………………（9） 附表2 1.5D圆形弯管传感器安装尺寸及重量一览表Ⅰ（PN1.6）……… ………（10） 附表3 1.5D圆形弯管传感器安装尺寸及重量一览表Ⅱ（PN1.6）… … …………（11） 附表4 1.0D圆形弯管传感器安装尺寸及重量一览表（PN1.6）…………………（12）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弯管流量计的安装
首先，弯管传感器在安装时要保证两侧的取压体在同一水平面上。
另外弯管传感器的整体要保持水平。
如果是测量蒸汽，在接下来安装盘式冷凝器时，还要保证两侧盘冷的整体水平性。
其他部件的安装可参照其说明安装。
弯管流量计采用焊接法安装在测量管道的九十度转弯处，其空间安装状态原则上可以是任意的，也就是说弯管传感器在安装时没有严格的方位或方向要求，总体来说有以下四种弯管流量计状态可供选择：●水平转水平；
● 正压测在上垂直安装；
● 正压测在下垂直安装；
●任意空间状态。
以上四种状态在弯管传感器安装时原则上都可以使用，但对于有些被测介质，选择适当的安装状态，既可以大大简化安装、调试工作，又对提高系统测量精度大有好处。
因此如何正确选择弯管传感器的安装状态是十分重要的。
具体表现为以下几个原则和方法：
•对于测量热水或冷水（指管道内的液体温度与环境温度相差较大）的系统，如果这时弯管流量计不是采用水平转水平的安装状态，那么弯管传感器的两个引压口之间必然会有一高度差H值存在，由于主管道内液体与导压管内液体处于不同的温度条件下，其密度有一定的差别，为了提高系统的测量精度，必须对这一高差和温差所共同造成的差压变送器的偏差值进行迁移补偿。
其迁移量可用下式计算：
•对于测量一般液体介质的弯管流量计，它可以以任意状态的形式进行安装，这是因为管内液体与导压管内的液体几乎处于同样的工况条件下，无论弯管传感器两个引压口处于什么样的相对位置上（指上下关系），都不需要对差压变送器进行迁移和补偿，因此弯管传感器的安装方位与系统的测量精度无关。
