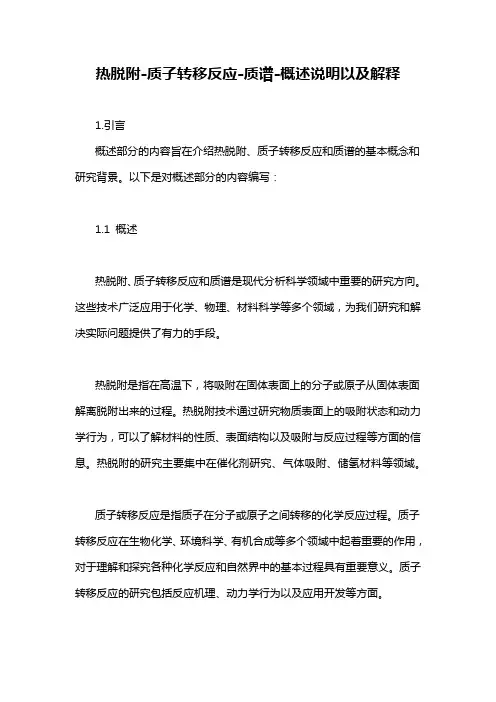

热脱附-质子转移反应-质谱-概述说明以及解释1.引言概述部分的内容旨在介绍热脱附、质子转移反应和质谱的基本概念和研究背景。
以下是对概述部分的内容编写:1.1 概述热脱附、质子转移反应和质谱是现代分析科学领域中重要的研究方向。
这些技术广泛应用于化学、物理、材料科学等多个领域,为我们研究和解决实际问题提供了有力的手段。
热脱附是指在高温下,将吸附在固体表面上的分子或原子从固体表面解离脱附出来的过程。
热脱附技术通过研究物质表面上的吸附状态和动力学行为,可以了解材料的性质、表面结构以及吸附与反应过程等方面的信息。
热脱附的研究主要集中在催化剂研究、气体吸附、储氢材料等领域。
质子转移反应是指质子在分子或原子之间转移的化学反应过程。
质子转移反应在生物化学、环境科学、有机合成等多个领域中起着重要的作用,对于理解和探究各种化学反应和自然界中的基本过程具有重要意义。
质子转移反应的研究包括反应机理、动力学行为以及应用开发等方面。
质谱是一种通过将化学物质转化为离子,并利用离子质量和荷质比的比例关系进行分析的仪器。
质谱在化学物质分析和结构鉴定中发挥着重要作用。
通过测量样品中离子的质量和相对丰度,我们可以准确地确定化合物的分子结构、分子量以及其它结构相关信息。
质谱技术在热脱附和质子转移反应研究中被广泛应用,为我们了解和分析这些过程提供了重要手段。
本文将对热脱附、质子转移反应和质谱进行详细介绍和探讨。
我们将从其基本原理、实验方法以及应用领域等方面对这些技术进行全面的概述。
同时,我们也将对热脱附和质子转移反应与质谱之间的关系进行分析,探讨其在实际应用中的意义和前景展望。
通过对这些技术的深入了解和研究,我们可以更好地应用它们来推动科学研究和实际问题的解决。
1.2文章结构文章结构部分是为了帮助读者更好地理解文章的内容和组织架构。
通过清晰地介绍文章的结构,读者可以预先了解每个章节及其子章节的内容和重点。
在本文中,文章的结构如下:1. 引言1.1 概述1.2 文章结构1.3 目的2. 正文2.1 热脱附2.1.1 定义与原理2.1.2 应用领域2.1.3 实验方法与技术2.2 质子转移反应2.2.1 质子转移反应的概念2.2.2 反应机理与动力学2.2.3 实验观测与应用2.3 质谱2.3.1 质谱的基本原理2.3.2 质谱仪器与操作2.3.3 质谱在热脱附和质子转移反应中的应用3. 结论3.1 总结研究内容3.2 对热脱附、质子转移反应和质谱的意义和前景展望以上是文章的主要结构,通过将文章分为引言、正文和结论三个部分,并在每个部分中给出子章节的详细介绍,读者可以更好地理解和阅读文章。
x4基石介子质子脉冲_理论说明以及概述

x4基石介子质子脉冲理论说明以及概述1. 引言1.1 概述在现代科学研究的领域中,人们一直在努力探索更深入的理解和应用于各个领域的新型物质和技术。
其中,x4基石介子质子脉冲作为一种新颖且具有潜力的研究对象引起了广泛的关注。
x4基石介子质子脉冲是一种由介质中特殊性质的粒子组成的脉冲信号,其在能量分布、时间演化和空间分布等方面具有独特而重要的特性。
本文旨在通过对x4基石介子质子脉冲进行理论说明和全面概述,揭示其物理原理、模型以及实验观测与预测结果之间的对比。
此外,将进一步分析该脉冲信号在不同领域中的应用前景,并讨论其潜在价值。
1.2 文章结构本文共包括五个主要部分:引言、x4基石介子质子脉冲的理论说明、x4基石介子质子脉冲的特性分析、x4基石介子质子脉冲在科学研究中的应用前景以及结论。
每个部分将详细介绍相关内容,并呈现相关研究领域的最新进展和发现。
1.3 目的本文的目标是全面了解和描述x4基石介子质子脉冲的性质、特点以及其在科学研究中的潜力应用。
通过对该信号的理论分析和实验观测结果对比,我们将尝试揭示该脉冲信号在量子物理、材料科学与能源以及生命科学和医药领域中可能出现的应用前景。
此外,还将总结文章中得出的主要发现,并提出未解决问题和进一步研究方向,为读者提供深入探索该领域的思路和指导。
通过本文的阅读,读者将对x4基石介子质子脉冲有一个全面、系统而深入的了解,同时也能够认识到这一新兴领域所带来的重大影响与机遇。
2. x4基石介子质子脉冲的理论说明:2.1 基本原理:x4基石介子质子脉冲是一种特殊的物理现象,在核物理和高能物理领域引起了广泛关注。
它涉及到介子和质子之间的相互作用以及它们在空间和时间上的运动。
介子是一种具有较轻质量的粒子,其质量通常小于质子。
质子则是构成原子核的基本粒子之一,具有正电荷。
x4基石介子质子脉冲指的是当两者发生相互作用时,形成一种脉冲状的能量传递现象。
2.2 理论模型:为了解释x4基石介子质子脉冲现象,科学家提出了多种理论模型。
现代分析测试技术(XRF在地学中的应用)

X射线衍射技术在地学中的应用长安大学摘要:X射线衍射技术是现代分析测试物质组成和结构的基础手段之一,多种学科中都广泛应用,在地质学领域中的应用同样占重要地位。
本文综述了X射线衍射技术在岩石学、矿物学、矿床学、煤田、石油天然气、构造地质、地质灾害、宝石学以及与地质学相关的学科研究中的应用。
作为一种高效、准确、无损样品的测试分析手段X射线衍射技术在地质学中的应用领域将会不断扩展,发挥越来越重要的作用。
关键词:X射线衍射地质学应用引言1895年,德国维尔茨堡大学校长兼物理研究所所长伦琴教授在研究阴极射线时意外发现X射线[1];1912年德国物理学家劳厄(von Laue M)发现了X射线通过晶体时产生衍射现象[2],证明了X射线的波动性和晶体内部结构的周期性,并获得了劳厄晶体衍射公式;随后,小布拉格(Bragg WL)推导出著名的布拉格方程。
此后100余年间,作为19世纪末20世纪初物理学的三大发现之一,X射线的新理论和新应用不断产生,飞速发展。
劳厄的衍射理论与实验证明了X射线具有波动特性,是波长为几十到几百皮米的电磁波,并具有衍射的能力[3,4]。
在基础理论和科学技术的支持下,X射线衍射技术在物质定性和物相组成等方面的探测已经成为现代分析测试技术的基础组成部分,在材料、药物、金属、生物等领域的科学研究中均占有重要地位。
同样,X射线衍射在地质学领域中的应用也十分普遍。
1.基本原理和分析方法简介X射线是一种电磁辐射,波长(0.01—100埃,常用的为0.5—2.5埃)与物质晶体的原子间距(1埃)数量级相同。
利用晶体作为X射线的天然衍射光栅,当X射线入射时晶体原子的核外电子产生相干波彼此发生干涉,当发生波的加强就称之为衍射[5]。
晶体结构决定了X射线的衍射方向,通过测定衍射方向可以得到晶体的点阵结构、晶胞大小和形状等信息。
地质学中的X射线衍射分析就是通过这个原理确定样品物质的组成和结构等(图1)。
图1 X射线衍射分析工作原理图一般的X射线衍射分析方法有:a.劳厄法:连续X射线照射固定的单晶体,用照相底片记录衍射斑点;b.转晶法:单色X射线照射转动的单晶体,用照相底片记录平行分布的衍射斑点;c.粉末法:准直的单色X射线照射多晶粉末样品,圆筒状底片记录衍射斑点;d.衍射仪法:用各种辐射探测器和辐射测量控制电路记录衍射信号。
电气绝缘基础知识

电气绝缘基础知识电气绝缘是指在高电压、高电流和强磁场环境中,能够保持电路之间的绝缘状态,保证电路中电子设备的正常运行。
电气绝缘是现代电子工程和电力系统中不可或缺的基本要求。
一、电气绝缘的原理电气绝缘的原理主要基于两个因素:电导率和介电常数。
电导率是指材料传导电流的性能,而介电常数则表示材料在电场中的极化能力。
电气绝缘材料通常具有较高的电导率和介电常数,能够有效地阻挡电流的通过,从而保持电路之间的绝缘状态。
二、电气绝缘材料的选择在选择电气绝缘材料时,需要考虑其电气性能、机械性能、耐候性和环境适应性等方面。
常用的电气绝缘材料包括:塑料、橡胶、陶瓷、玻璃等。
不同的材料具有不同的特点和应用场景,需要根据具体需求进行选择。
三、电气绝缘的测试为了保证电气绝缘的性能和质量,需要进行一系列的测试。
其中包括:耐电压测试、绝缘电阻测试、介质损耗测试等。
耐电压测试是为了检验电气绝缘材料在高压电场中的绝缘性能;绝缘电阻测试是为了检测材料的电阻值和绝缘性能;介质损耗测试则是为了评估材料的损耗因子和绝缘性能的稳定性。
四、电气绝缘的重要性电气绝缘是保证电力系统安全运行的重要因素之一。
如果电气绝缘失效,会导致电路短路、设备损坏甚至人员伤亡等严重后果。
因此,加强电气绝缘的维护和管理,是保障电力系统和电子设备安全运行的重要措施。
电气绝缘是电力系统和电子设备正常运行的基础,需要充分了解其原理、材料选择、测试方法和重要性等方面。
只有做好电气绝缘的维护和管理,才能确保电力系统和电子设备的安全稳定运行。
一、电气CAD概述电气CAD,全称电气计算机辅助设计,是计算机技术应用于电气工程领域的一种新型设计方法。
它使得电气工程师能够更高效地进行设计、模拟和分析,极大地提高了设计效率和质量。
二、电气图的基本组成电气图主要由以下几个基本元素构成:1、图纸:电气图的基础,通常由一张或若干张图纸组成,用来表示各种电气元件、设备以及它们之间的连接关系。
2、元件:包括各种电气元件,如电阻、电容、电感、开关、电机等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
介电谱的基本理论及其在现代分析领域中的应用摘要用介电谱方法讨论化学中的非均匀体系是近十几年发展起来的交叉性新领域,它在分散体系、高分子膜以及生物细胞体系的研究中占有重要地位。
本文从理论和应用两方面综述该领域的发展过程及研究现状,并结合实例阐述了构造和介电弛豫模式的关系以及该方法的特点。
在对遗留问题和最新进展给予评述性讨论的同时,指出了进一步的研究方向。
关键词非均匀体系介电弛豫乳状液生物细胞高分子膜Abstract Dielectric spectroscopy method(DSM) for studying chemistry systems with heterogeneous structure is an interdisciplinary area developed in recent 10 years . The method is very important in the studies for disperse systems, membranes and biological cells systems. This paper reviews the history and current research on the DSM for heterogeneous systems in both theoretical and practical aspects. In presenting the features of the method, the emphases are laid on the relation between the structures of heterogeneous systems and relaxation patterns with examples illustrated. The problems remained and recent progress are introduced, and some research aspects for further work are proposed.Keywords heterogeneous systems; dielectric relaxation; emulsion; biological cells; polymer membranes目录:1 前言2 介电谱简介2.1 基本原理2.2 介电驰豫谱2.3 研究体系2.4 介电解析过程2.5 介电谱方法特点3 各类型非均匀体系解析实例3.1 球状粒子分散系3.2 球壳状粒子悬浊系3.2.1 微胶囊3.2.2 脂质囊泡3.2.3 细胞悬浮液3.3 具有平面层状结构的体系4 在现代分析领域中的具体应用4.1 介电谱对药物体系的应用4.2 介电谱对细胞的应用4.3 介电谱在农产品和食品领域的应用5 发展展望和有待研究的问题参考文献1 前言胶体分散体系、液体中的膜、复合材料和生物膜是非均匀体系,由组成成分以多种方式聚集起来的它们具有不同的功能和结构。
非均匀体系的描述需要实时和非侵入的测量手段。
以频率为函数变量测量介电常数和传导率的介电光谱学,其非侵入性的方式很好地匹配这个目的并且可以提供在分子和肉眼可见水平的对非均匀体系的结构和电学性质的洞察。
材料在交流电扫描场中由许多极化机制所极化,并且,作为极化量度标准的它们的介电常数显示出对频率的依存性,即介电弛豫或介电扩散。
由于非均匀体系具有界面(在这儿材料的不同电性质相互接触),特征极化是由于在界面上电荷的积聚产生的界面极化。
对由于界面极化引起的介电弛豫应用适当的理论则可以提供非均匀体系的结构和组成成分的电学性质。
介电弛豫的界面极化理论正在不断发展,它们的有效性正被各种非均匀体系所检测。
理论研究仍然在继续以便探索有着更现实的模型的更可靠的理论.本文介绍这一领域的研究特色、研究现状以及应用前景。
2 介电谱简介2.1 基本原理介电谱是物质或体系的介电常数及电导率随电场频率的变化,本质上是物质在电场作用下产生电极化(介电驰豫),通过解析谱图,研究体系的驰豫过程并推定其内部构造。
是一种利用电磁波对物质进行内部“透视”的方法。
图 1给出由于各种极化引起介电弛豫的模式图,它有助于了解在各个频率范围介电谱所能提供的信息。
2.2 介电驰豫谱介电弛豫谱在跨宽频率范围内测量复相对介电常数*ε,定义为'ε是*ε的实部,''ε是'ε的虚部,ε是相对介电常数(ε='ε),κ是电导率,0ε是真空介电常数,ω是角频率(f πω2=,f 是频率),()2/11-=j 。
材料的ε和κ(虽然不一定)显示出介电弛豫:ε随频率的增加而减少并且κ随频率的增加而增加:单一的介电弛豫由一系列参数(称为介电参数)来确定:l ε和h ε分别是低频极限相对介电常数和高频极限相对介电常数,()h l εεε-=∆是介电强度(或介电级数), 0f 特征频率,()()102-=f πττ是弛豫时间,l κ是低频极限电导率。
用损失因数''ε(0''/ωεκε=)代替电导率κ也可以对频率作图,在特征频率0f 处出现一个峰值:如果直流电导率不可以忽略,则损失因数为()0''/ωεκκεl -=。
复平面图(或Cole-Cole 图)也用来分析介电弛豫。
在复平面中,损失因数''ε对相对介电常数ε(或'ε)作图,如果只有一个介电弛豫也就是Debye 型弛豫则图线显示一个半圆。
但是,复平面图常常偏离一个半圆,这就显示了弛豫时间的分布。
偏离可以由各种经验等式来阐明,提出这些经验式的人及其公式和复平面图有:Debye (半圆弧规则)ωτεεεj h +∆+=1*;()2'1ωτεεε+∆+=h ;()2''1ωτεωτε+∆=。
Cole-Cole (圆形弧规则)()αωτεεε-+∆+=1*1j h (0<α<1);()()()[]{}()(){}()()αααωταπωταπωτεεε---+-+-+∆+=1211'2/1cos 212/1cos 1h()()(){}()(){}()()αααωταπωταπωτεεε---+-+-∆+=1211''2/1cos 212/1sin hDavidson-Cole (歪斜弧规则)()βωτεεεj h +∆+=1* (0<β<1)()θβθεεεβcos cos '∆+=h ; ()θβθεεβcos sin "∆=; ()ωτθ1tan -=Havriliak-Negami ()()[]βαωτεεε-+∆+=1*1j h (0<α<1,0<β<1)()βθεεεβcos 2/'∆+=-r h ; ()βθεεβsin 2/"∆=-r ;()()()[]()()()[]21212/cos 2/sin 1απωταπωταα--++=r()()()()()()()2/sin 12/cos tan 111απωταπωτωτθαα---+=等(从A 到D 显然是对半圆的逐渐偏离)。
以上等式不仅经常用来方便地对各种材料的介电弛豫进行分类,而且还可以用来从介电弛豫数据中提取介电参数。
但是,与弛豫时间的分布有关的参数的物理(或分子)意义是肯定有待商榷的。
更进一步,必须意识到关于多参数的不同等式有时可以与相同数据拟合。
2.3 研究体系具有固有偶极子的或具有相界面的非均匀体系。
大致包括:分子固有偶极子的取向极化:极性气体或液体,生物大分子或高分子等。
非均匀体系的界面极化:胶体分散系,生物细胞悬浮液,微乳、胶束、囊泡等表面活性剂有序组合体,高分子膜等。
带荷电的胶体粒子、生物细胞以及生物大分子表面的对离子的运动或其它离子迁移引起的弛豫。
2.4 介电解析过程介电谱的基本思想是先对某体系进行介电测量, 再通过适当的物理模型, 建立体系的各组成相的相参数和从介电弛豫谱中得到的介电参数之间的定量关系, 进行数学解析, 获得反映体系构造和电性质的信息。
其解析模式可用图2表示:2.5 介电谱方法特点测量的频率宽 介电谱可以涵盖大概10-4~1012Hz 约16个数量级的极宽的频率范围。
非入侵(破坏)测量 测量不破坏体系的结构和状态,可实时监测物质的内部信息,如物质吸附释放、分子的聚集、化学反应或形态变化以及生物细胞培养等动态过程的信息。
测量迅速 可在数秒或数十秒内完成大约8个数量级频率的超过100个频率点的测量。
测量对象限制小 对样品的体积和形状几乎没有限制,可测量光学上难以测定的浑浊样品或有色样品。
3 各类型非均匀体系解析实例本文列举了对各种类型的实际非均匀体系的介电测量结果, 它概括了介电谱方法的研究现状。
结合实例对体系的构造与介电弛豫的关系进行讨论, 进而对该研究手段有一个更直观、清晰和具体的了解。
3.1 球状粒子分散系Maxwell /Wagner 的界面极化机理最早讨论的是如图3所示的将一种微粒分散于纯物质连续相的情况, 即所谓球状粒子分散系介电行为的理论研究。
Wagner 从解一个球形粒子在电磁场作用下的电磁方程入手, 通过对N 个粒子群体行为的积分求解稀薄球状粒子的等价介电常数和电导率[1]。
Hanai 在Wagner 公式基础上, 采用微小过程的积分法从理论上建立了浓厚球状体系的介电公式[2], 并成功地解释了如O /W 及W ∕O 型乳状液[3-4] 、离子交换树脂以及胶乳等大量典型体系的介电行为。
图3油包水乳状液的情况是小水滴分散在油里(W/O ),我们可以假设油相的电导率远小于小水滴的电导率。
关注球形小滴的悬浮液,则从Hanai 公式可以得到下列近似公式:用这些公式我们可以从介电弛豫参数(l ε、h ε、l κ和h κ)决定水小滴的体积分数Φ、油相的电导率a κ 、相对介电常数p ε和水小滴的电导率。
下图显示了典型的W/O 乳状液的介电弛豫[5] 。
所用W/O 乳状液由混合蒸馏水于含有0.4%(v/v )跨到80的作为乳化剂的油(煤油与四氯化碳体积比为73/28的混合物)中,(实线是Hanai 混合方程的拟合,虚线是Wagner 混合方程的拟合。
)从等式得到的水小滴的体积分数(Φ=0.75)与制备的乳状液的水的比例一致。
a κ 和p ε的值与测量后从油相离心过滤分离出的水相的电导率和相对介电常数很好地一致。
介电弛豫的复平面图是一个变形的圆形弧,极好地由Hanai 混合方程进行了模拟。
(实线是Hanai 混合方程的拟合,虚线是Wagner 混合方程的拟合。
)3.2 球壳状粒子悬浊系无论从理论方法的发展本身或为解释更多的实际体系, 具有球壳型构造的非均匀体系都是相当重要的。
