3.安装管理间子系统
管理间子系统的基本概念

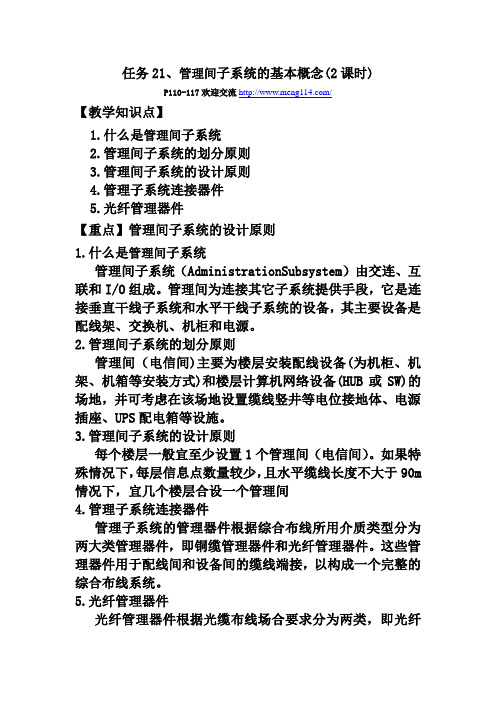

任务21、管理间子系统的基本概念(2课时)
P110-117欢迎交流/
【教学知识点】
1.什么是管理间子系统
2.管理间子系统的划分原则
3.管理间子系统的设计原则
4.管理子系统连接器件
5.光纤管理器件
【重点】管理间子系统的设计原则
1.什么是管理间子系统
管理间子系统（AdministrationSubsystem）由交连、互联和I/O组成。
管理间为连接其它子系统提供手段，它是连接垂直干线子系统和水平干线子系统的设备，其主要设备是配线架、交换机、机柜和电源。
2.管理间子系统的划分原则
管理间（电信间)主要为楼层安装配线设备(为机柜、机架、机箱等安装方式)和楼层计算机网络设备(HUB或SW)的场地，并可考虑在该场地设置缆线竖井等电位接地体、电源插座、UPS配电箱等设施。
3.管理间子系统的设计原则
每个楼层一般宜至少设置1个管理间（电信间）。
如果特殊情况下，每层信息点数量较少，且水平缆线长度不大于90m 情况下，宜几个楼层合设一个管理间
4.管理子系统连接器件
管理子系统的管理器件根据综合布线所用介质类型分为两大类管理器件，即铜缆管理器件和光纤管理器件。
这些管理器件用于配线间和设备间的缆线端接，以构成一个完整的综合布线系统。
5.光纤管理器件
光纤管理器件根据光缆布线场合要求分为两类，即光纤
配线架和光纤接线箱。
光纤配线架适合于规模较小的光纤互连场合，而光纤接线箱适合于光纤互连较密集的场合。
【配套习题】
1.管理子系统连接器件可以分为哪2大类？
铜缆管理器件和光纤管理器件
2.光纤管理器件按布线场合要求分为哪2类？
光纤配线架和光纤接线箱。
智能化系统安装方案方针与技术措施
智能化系统安装方案与技术措施一、监控系统1.1系统构成本方案采用数字化的监控系统，系统主要由彩色摄像机、视频编解码器、视频管理服务器、数据管理服务器、网络存储设备、监视器及相关软件等组成。
整个系统中从功能上大致分存储设备、管理设备、前端设备、传输设备。
1.2前端摄像机视频监控系统采用固定枪机、半球机、智能高速球机、隐蔽摄像机相结合的方式，可以充分体现球机的灵活性，固定摄像机的准确性，半球机的美观性，隐蔽摄像机的隐蔽性，彩色摄像机的高层次感和可观察性。
传输设备传输设备由编、解码器及网络交换机组成。
系统视频图像经过编码器进行H.264/MPEG4/MJPEG编码格式编码之后，输出了2路数据流，其中一路为基于UDP的组播实时流，传输至后端网络后可供后端VC客户端直接调阅查看和通过解码器输出到电视墙上；而另一路使用基于TCP的iSICI存储流，经过交换机以数据块的形式直接写入IPSAN中。
整个系统中，视频流在网络上的传送是不需要流媒体服务器转发的，视频图像显示延时不超过300ms，这样保证在图像时延上满足本次监控系统的要求。
1.3管理设备本工程的管理设备即为服务器及各授权的工作站。
通过操作工作站上的监视系统软件，控制解码器的输出监视视频。
1.4监视显示设备本工程的显示设备分为二组，一组设置为液晶监视器组成的电视墙及一组设置为液晶监视器组成的显示单元，电视墙位于一层安保监控中心及监视显示单元位于一层羁押监控室，系统通过同轴电缆将解码器的视频信号传输至该显示单元。
1.5电源系统电源由机房工程系统提供AC220V UPS电源到计算机中心以及各层弱电井的配电箱。
前端摄像机电源由弱电井的UPS配电箱供给。
2、系统业务流程本次解决方案采用IP智能监控系统，借鉴NGN(下一代通讯网络）架构，采用视频流控制和承载交换相分离的机制，可以高质量的实现各种监控业务，包括实时监控、视频信息存储及历史视频流回放等。
其中VM视频管理服务器是整个系统的信令控制和管理核心，所有监控的控制流都由VM视频管理服务器处理。
网络综合布线复习提纲与模拟试题参考答案
综合布线复习题（考试题型一般为选择题（单选多选）、判断题、填空题和简答题）考试内容和要点：1、双绞线的标准频宽为300-3400Hz；2、按照美国线缆标准（ AWG），双绞线由两根绝缘铜导线相互缠绕而成，线芯有22、24 和26 等规格，规格标号越大，线径越小。
常用的5类和超5类是属于24AWG；3、为了便于安装和管理，每对双绞线有颜色标记， 4 对 UTP 电缆的颜色分别为：蓝、橙、绿和棕色。
4、双绞线按结构分类，可以分为非屏蔽和屏蔽电缆；5、非屏蔽双绞线电缆简称为UTP；屏蔽双绞线电缆简称为FTP。
6、按阻抗分，双绞线电缆有100、120 和 150等几种，网络数据传输常用的是100。
7、5 类和超 5 类双绞线的带宽为100MHz，数据传输速率为 100Mbps（最大可支持 1000Mbps）；8、6 类双绞线的带宽为 250MHz ，数据传输速率为 1000 Mbps；9、bps 是指 bit/s（比特 /秒）；10、大对数电缆为 25 线对（或更多）成束的电缆结构，主要用于语音传输；11、双绞线的主要连接器件有配线架、信息插座和接插软线（跳接线），信息插座采用信息模块和 RJ 连接头连接， RJ 连接头俗称水晶头，分为 RJ11 和 RJ45，RJ11 主要用于语音连接， RJ45 主要用于数据通信。
12、信息模块或水晶头与双绞线端接有两种结构标准：T568A 和 T568B；13、T568A 的线序为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕；14、T568B 的线序为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕；15、信息模块按照打线方式可以分为打线式和免打线式信息模块；16、配线架式电缆或者光缆进行端接和连接的装置，一般分为数据配线架和 110 配线架；17、光纤是光导纤维的简称，传输的是光波，光纤是数据传输中最高效的一种传输介质；18、典型的光纤结构自内向外分为纤芯、包层和涂覆层三层，其中纤芯荷包层是不可分离的；19、光纤按照所用的材料可分为：玻璃光纤、胶套硅光纤和塑料光纤，计算机通信中常用的是玻璃光纤；20、光纤按照传输模式分为单模光纤和多模光纤；21、单模光纤的纤芯直径为 4~10um，多模光纤的纤芯一般有62.5um 和 50um 两种，两者的包层外径都是 125um；22、单模光纤在给定的工作波上只能以单一的模式传输，使用激光作为光源，光信号损失小，传输距离远，常用于距离较远的场合；23、多模光纤在给定的工作波上能以多个模式传输，使用发光二极管作为光源，光信号损失大，传输距离较短，常用于室内或者相邻位置传输；24、光纤按照折射率分布可以分为跃变式和渐变式光纤两种；25、多模光纤的工作波长为短波长850nm、长波长 1300nm，单模光纤的工作波长为长波长1310nm、超长波长为 1550nm。
计算机网络综合布线实施-学习任务三

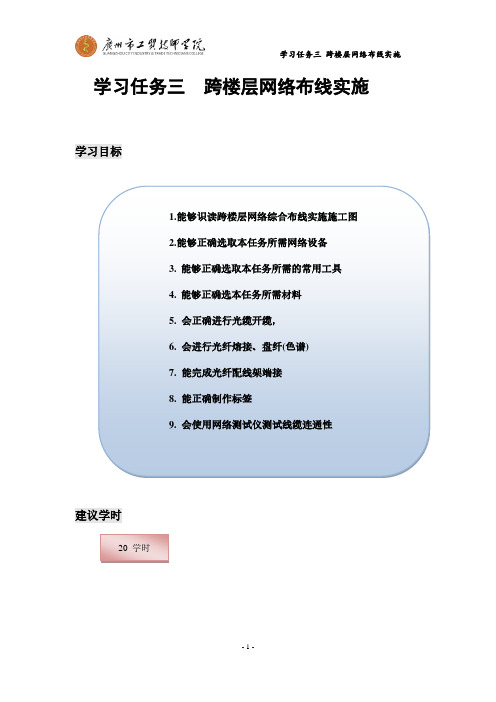

学习任务三跨楼层网络布线实施学习目标工作流程与活动学习活动1 识读施工图1.能够识读跨楼层网络综合布线实施施工图；2.能够认识室内光缆、室外光缆、单模光纤、多模光纤、光纤配线架、尾纤、光纤跳线、热缩套管等设备材料并会使用开缆刀、米勒钳等工具；3.识别光纤色谱4.使用光纤熔接机进行光纤熔接5.使用光纤配线架对光纤进行盘纤处理6.正确使用网络测试设备7.能做好安全防护措施。
1.请同学们识读施工图。
1.1施工结构图 3-1图3-1CP:配线子系统TO:工作区子系统1.3垂直布线子系统查询与收集：请查阅相关资料，写出垂直布线子系统的定义。
1.4 光纤查询与收集：请查阅相关资料，写出光纤的定义及分类。
光纤的折射、反射、全反射。
单模光纤和多模光纤的区别。
光纤损耗光纤宽带小知识1：知识小结：（观看光纤熔接视频资料：视频27-光纤熔接）知识小结：学习活动2工程实施2.1实施准备：1．请正确选择施工需要用到的设备及工具和材料并打“√” 表3-1。
无尘纸手电钻室内光缆室外光缆切割刀热缩套管酒精光纤熔接机垃圾筒油性记号笔米勒钳光纤测试仪卷尺剥线器光纤尾纤光纤耦合器24口光纤终端盒线缆测试仪落地42U 机架挂壁式16U 机柜卡扣和螺丝光纤开缆刀表3-12．2学习过程表3-2队长队员工作实施要求1）完成二、三楼的垂直子系统的布线施工2）二楼、三楼管理间子系统安装在电缆竖井中，分别使用1个24口光纤配线架在1个42U网络机柜上模拟上下楼的管理间进行安装3）二楼、三楼的管理间子系统采用1条室内光缆进行端接4）垂直线缆敷设完成后，应对线缆使用尼龙扎带和魔术扎带进行绑扎，绑扎间距应不大于50公分（合理绑扎），在经过的理线环处采用同样绑扎方法5）管理间、设备间的机架、机柜中，在自己认为合适的高度上分别安装24口光线配线架，并进行正确的端接6）线缆敷设和端接过程中，注意做好标签标记（线缆、端口、设备、主干线缆）7）使用线缆测试设备测试线路连通性8）撰写施工流程报告9）完成小组工作评价表《小组工作任务实施分工表》姓名本次任务中承担工作填写施工工具、设备材料清单领取施工工具、设备材料铺设1条室内光缆（建议至少两人）注意施工要求安装24口光纤配线架线缆端接（建设议个成员都有机会端接）光纤盘纤测试连通性撰写施工流程报告完成小组工作评价表（团队成员全部参加，计算成绩）表3-2学习活动3 工程验收1、展示工作成果，进行布线验收；2、学习活动考核评价3.1同学们，请以小组为单位，总结施工过程中的工作流程：表3-31234567891011表3-3组别：姓名（团队成员签名）3.2将现场物品进行分类摆放，归还剩余材料和工作设备，切断工作台电源，整理现场，使之符合生产现场管理6S标准。
第01节、综合布线各子系统的组成与设计要点
七. 进线间子系统
进线间是建筑物外部通信和信息管线的入口部位， 并可作为入口设施和建筑群配线设备的安装场地。 进线间是国家标准在系统设计内容中专门增加的， 要求在建筑物前期系统设计中要有进线间，满足多 家运营商业务需要，避免一家运营商自建进线间后 独占该建筑物的宽带接入业务。进线间一般通过地 埋管线进入建筑物内部，宜在土建阶段实施。
三. 垂直子系统
垂直子系统在国家标准中称为干线子系统，提供建 筑物的干线电缆，负责连接管理间子系统到设备间 子系统，实现主配线架与中间配线架，计算机、控 制中心与各管理子系统间的连接，该子系统由所有 的布线电缆组成，或由导线和光缆以及将此光缆连 接到其他地方的相关支撑硬件组合而成。干线传输 电缆的设计必须既满足当前的需要，又适合今后的 发展，具有高性能和高可靠性，支持高速数据传 输。
3. 为了防止语音传输对数据传输的干扰，语音主电 缆和数据主电缆应分开。
4. 垂直主干线电缆要防遭破坏，确定每层楼的干线 要求和防雷电设施。
5. 满足整幢大楼的干线要求和防雷击设施。
四. 管理间子系统
管理间子系统也称为电信间或者配线间，一般设置 在每个楼层的中间位置。对于综合布线系统设计而 言，管理间主要安装建筑物配线设备，是专门安装 楼层机柜、配线架、交换机的楼层管理间。管理间 子系统也是连接垂直子系统和水平干线子系统的设 备。当楼层信息点很多时，可以设置多个管理间。
五.设备间子系统的设计要点如下：
1. 设备间的位置和大小应根据建筑物的结构、布 线规模和管理方式及应用系统设备的数量综合 考虑。
《网络综合布线》课件——单元06 管理间子系统施工
图6-13 机架式光纤配线架
图6-14 光纤接线箱
6.1 项目引入
❖ 某大学办公楼需要布置综合布线系统，办公楼共6层，由于每 层信息点较多，因此每层在楼的同样位置都设有一个管理间子 系统。该管理间子系统位于楼层中部电梯旁边的一个房间内， 该房间内有竖井，如图6-1所示，应该如何配置管理间？
（a）配线机柜
（b）竖井连接处
图6-1 管理间
6.2 项目分析
6.3 相关知识
❖ 6.3.5 管理间子系统连接器件
• 管理间子系统的连接器件根据综合布线所用介质类型分为
两大类，即铜缆连接器件和光纤连接器件。
• 铜缆连接器件主要有配线架、机柜及缆线相关附件。配线
架主要有110系列配线架和RJ-45模块化配线架两类。光纤 连接器件根据光缆布线场合要求分为两类，即光纤配线架 和光纤接线箱。
图6-11 BIX跳插线
6.3 相关知识
❖ 6.3.5 管理间子系统连接器件
3．BIX交叉连接系统 BIX交叉连接系统既可以安装在墙面上，也可使用专用套 件固定在19英寸的机柜上。图6-12为一个安装完整的BIX 交叉连接系统。
图6-12 BIX交叉连接系统
6.3 相关知识
❖ 6.3.5 管理间子系统连接器件
6.3 相关知识
❖ 6.3.5 管理间子系统连接器件
4．光纤连接器件
（a）ST型接头
（b）SC型接头
图6-15 光纤接头
管理间子系统的设计
四、管理间子系统管理交接
单点管理
双点管理
单点管理
单点管理单交连
单点管理双交连：从设
备间出来后，进入第二 个交接点（若没有交接 间，这一点可设在指定 的墙壁上）
双点管理
双点管理双交连：除了在
设备间有一个管理点外， 在二级交接间或用户的墙 壁上还有第二个可管理的 交接区。 单综合布线规模较大时， 可设置双点管理双交连
管理间子系统的设计
制作人：张如婷 班级：507241
引入
现在，许多大楼在综合布线时都 考虑在每一楼层都设立一个管理 间，用来管理该层的信息点，摒 弃了以往基层共享一个管理间子 系统的做法，这也是布线的一种 趋势。
一、管理间子系统
管理间子系统(Administration Subsystem)由交连、互连和I/O 组成。管理间为连接其它子系统 提供手段，它是连接垂直干线子 系统和水平干线子系统的设备， 其主要设备是配线架、HUB和机 柜、电源。
三、管理间子系统的交连硬件 部件
在管理间子系统中，信息点的线 缆是通过信息员集线面板进行管 理的，而语音点的线缆是通过 110交连硬件进行管理。 信息点的集线面板有12口、24口、 48口等，应根据信息点的多少配 备集线面板。现重点介绍语音点 的110交连硬件。
语音ห้องสมุดไป่ตู้的110交连硬件
110型交连硬件是AT&T公司为卫星接 线间、干线接线间和设备的连线端接 而选定的PDS标准。110型交连硬件 分两大类：110A和110P。这两种硬 件的电气功能完全相同，但其规模和 所占用的墙空间或面板大小有所不同。 每种硬件各有优点。110A与110P管 理的线路数据相同，但110A占有的空 间只有110P或老式的66接线块结构的 1/3左右，并且价格也较低。
综合布线中的七大子系统
每个工作区至少要配置一个插座盒。对于难以再增加插座盒的 工作区，要至少安装两个分离的插座盒。
2 配线(水平布线)子系统 水平布线子系统
是由工作区用的信息插座,每层配线设备至信息插座的配线电缆、楼层配 线设备和跳线等组成.由于智能大厦对通信系统的要求，需要把通信系统 设计成易于维护、更换和移动的配置结构，以适用通信系统及设备在未来 发展的需要。
6 建筑群子系统
建筑群子系统也称楼宇管理子系统。一个企业或某政府机关 可能分散在几幢相邻建筑物或不相邻建筑物内办公。彼此之间的 语音、数据、图像和监控等系统可用传输介质和各种支持设备 （硬件）连接在一起。连接各建筑物之间的传输介质和各种支持 设备（硬件）组成一个建筑群综合布线系统。连接各建筑物之间 的缆线组成建筑群子系统。
6 建筑群子系统
建筑群子系统中电缆布线方法
1）架空电缆布线 2）直埋电缆布线 3）管道系统电缆布线 4）隧道内电缆布线
6 建筑群子系统
架空安装方法通常只用于现成电线杆，而且电缆的走法不是主 要考虑内容的场合，从电线杆至建筑物的架空进线距离不超过30m （100ft）为宜。建筑物的电缆入口可以是穿墙的电缆孔或管道。入 口管道的最小口径为50mm（2in）。建议另设一根同样口径的备用 管道，如果架空线的净空有问题，可以使用天线杆型的入口。该天 线的支架一般不应高于屋顶1200mm（4ft）。如果再高，就应使用 拉绳固定。
4 （垂直）干线子系统
垂直干线子系统
由设备间（如机房）提供建筑中最重要的光纤等主干线路，是整 个大楼的信息交通枢纽，一般提供位于不同楼层的设备间和布线间 的连接路径
4 垂直干线子系统
设计时要考虑:
确定每层楼的干线要求。 确定整座楼的干线要求。 确定从楼层到设备间的干线电缆路由。 确定干线接线间的接合方法。 选定干线电缆的长度。 确定敷设附加横向电缆时的支撑结构。 在敷设电缆时，对不同的介质电缆要区别对待。
管理间子系统
概念：管理间子系统（AdministrationSubsystem）由交连、互联和I/O组成。
管理间为连接其它子系统提供手段，它是连接垂直干线子系统和水平干线子系统的设备，其主要设备是配线架、交换机、机柜和电源。
管理间子系统的布线设计要点如下：1配线架的配线对数由所管理的信息点数决定2进出线路以及跳线应采用色表或者标签等进行明确标识。
3配线架一般由光配线盒和铜配线架组成。
4供电、接地、通风良好、机械承重合适，保持合理的温度、湿度和亮度。
5 有交换器、路由器的地方要配有专用的稳压电源。
6 采取防尘、防静电、防火和防雷击措施。
施工注意的事项：1、统计分析每个楼层信息点总数，估算信息点线缆的长度，注意最远信息点缆线的长度，保证各个信息点双绞线的长度不要超过90米2、信息点数量不大于400个，水平线缆长度在90米范围以内，宜设置一个管理间，当超出这个范围时应该添加管理间。
3、在管理点，应根据应用环境用标记插入条来标出各个端接场。
综合布线的各种配线设备，应用色标区分干线电缆、配线电缆或设备端接点。
同时，还应用标记条表明端接区域、物理位置、编号、容量、规格等，以便维护人员在现场一目了然地加以识别。
4.管理间安装落地式机柜时，机柜前面的净空不应小于800mm，后面的净空不应小于600mm，方便施工和维修。
安装壁挂式机柜时，一般在楼道安装高度不小于1.8米。
5.网络配线架安装要求：(1)在机柜内部安装配线架前，首先要进行设备位置规划或按照图纸规定确定位置，统一考虑机柜内部的跳线架、配线架、理线环、交换机等设备。
同时考虑配线架与交换机之间跳线方便。
(2)缆线采用地面出线方式时，一般缆线从机柜底部穿入机柜内部，配线架宜安装在机柜下部。
采取桥架出线方式时，一般缆线从机柜顶部穿入机柜内部，配线架宜安装在机柜上部。
缆线采取从机柜侧面穿入机柜内部时，配线架宜安装在机柜中部。
(3)配线架应该安装在左右对应的孔中，水平误差不大于2毫米，更不允许左右孔错位安装。
管理子系统
管理子系统
管理子系统主要是指语音系统的电话总机房和数据系统的网络设备室(或称网络中心)。
该子系统主要由配线架和连接配线架与设备的电缆组成。
中文名管理子系统作用以便容纳未来扩充的交接硬件系统网络中心简介管理子系统也称为管理间子系统
目录
1 系统简介
2 系统作用
系统简介编辑
管理子系统也称为管理间子系统，是综合布线系统的一个子系统。
综合布线系统包括设备间子系统、建筑群干线子系统、垂直布线子系统、管理间子系统、水平布线子系统、工作区布线子系统以及出入口子系统。
系统作用编辑
管理子系统设备设置在每层配线设备的房间内，管理子系统由交接间的配线设备、输入/输出设备等组成，管理子系统也可应用于设备间子系统，管理子系统应采用单点管理双交接口，交接场的取决于工作区，综合布线系统规模和选用的硬件，在管理规模大、复杂、有二级交接间时，才放置双点管理双交接在管理点，根据应用环境用标记标入来标出各个端接场，对于交换间的配线设备宜采用色标区别种类用途的配线区。
并且在交接场之间应留出空间，以便容纳未来扩充的交接硬件。
在该小区中按几层为单元在弱电井内放置配线架和语音采用IBDN的BIX安装架进行汇总，将每户用不同的标记进行分开，数据为模块式配线架，通过交换机、连成一个局域网到设备间，水平线缆与垂直线缆用标准的跳线进行连接进行管理，全部集中在一个箱子里，只放置一个交接间，不使用二级交接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安装管理子系统
概念：管理间子系统（AdministrationSubsystem）由交连、互联和I/O组成。
管理间为连接其它子系统提供手段，它是连接垂直干线子系统和水平干线子系统的设备，其主要设备是配线架、交换机、机柜和电源。
设计步骤
1. 确定管理间的位置管理间设置在二层的210制图室
2. 根据楼层的信息点总数，估算每个信息点的缆线长度，特别注意最远信息点的缆线长度
3. 确定电源插座、电力电缆、电器管理、电缆、光缆、配线设备、端接点、安装通道的情况语音系统采用110AB 型双绞线跳线架管理系统铜缆干线及语音点水平线采用110A3过线槽整理跳线。
用CCW-F型简易跳线跳结语音、数据系统端子，采用带RJ45接口的超五类PM2150型双绞线跳线架管理计算机系统等超五类信息点；二层作为管理间设600A1标准19英寸光纤跳线架，用于主干光缆的机柜内的端接。
4. 系统层管理间设备配置统计设备间内铜缆系统干线及语音水平线都采用110AB2-300FT型配线架管理，并留有端接空间。
干线光缆采用600A1型19英寸标准光纤配线架管理，可端接于主机柜内，通过光纤跳线可灵活的实现光缆配置的改变。
5. 设备间温度18度到27度，湿度30%到55%，无尘，通风良好，架空高度应有30，做好接地系统
6. 设备的型号及数量a) 19U落地式机柜, b) 24 IBDN口模块化数据配线架5个c) IBDN理线架d) 24口交换机e) 光纤耦合器
7.管理间的们采用外开丙级防火门。
问答：
1.（）管理间为连接其他子系统提供手段，它是连接垂直子系统和水平子系统的设备，其主要设备是哪些（）
A 配线架
B 交换机和机柜
C 电源
D 跳线
答案：ABC
2.（）管理间子系统也称为？
A 电信间
B配线间
答案：A/B
3.（）在综合布线系统中，管理间子系统包括哪些（）
A 楼层配线间
B 二级交接间
C 建筑物设备间的线缆、配线架
D 相关接插跳线
答案：ABCD
4.（）在管理间子系统的设计中，一般要遵循以下哪些原则是（）
A 配线架数量确定原则
B 标识管理原则
C理线原则
D配置不间断电源原则
E 防雷电措施
答案：ABCDE
5.（）综合布线中常使用的三种标记是（）
A 电缆标记
B 设备标记
C 场标记
D 插入标记
答案：ACD。
