设备间子系统及建筑群子系统的设计
设备间子系统及建筑群子系统的设计设备间子系统设计设备间子系统是建筑物内用于安装各种设备以及设备相关设施的区域，对于建筑物运行起着至关重要的作用。
设备间子系统的设计需要考虑设备的布局、通风、照明、安全等方面的要求。
设备布局在设计设备间子系统时，需要合理安排设备的布局，使得各种设备能够互相配合、相互依赖，以保证整个系统的运行效果。
设备间子系统的布局需要考虑以下几个方面：1.设备分类：根据设备的类型和功能，对设备进行分类，并将相同类型的设备放在一起，便于管理和维护。
2.功能分区：根据设备的功能和使用需求，将设备间划分为不同的功能区域，如电力设备区、水处理设备区等，以便于在需要时快速定位和检修设备。
3.空间布局：合理利用设备间子系统的空间，将设备按照一定的间距和排列方式布置，以便于设备之间的维护和操作。
通风设计设备间子系统通风设计是为了保证设备正常运行时的空气流通，避免可能产生的高温、湿度和有害气体等问题。
以下是设备间子系统通风设计的一些要点：1.通风量计算：根据设备间子系统内设备的功率、热量和人员活动等因素，计算出合适的通风量，以保证设备间的空气流通。
2.通风系统设计：确定合适的通风系统类型，如自然通风、机械通风或二者的组合，以满足通风量要求。
3.通风设备布置：合理布置通风设备，如风扇、通风管道和通风口等，以保证空气流通的畅通。
照明设计设备间子系统的照明设计是为了提供足够的光线，方便设备维护和操作人员的工作。
以下是设备间子系统照明设计的要点：1.照明需求计算：根据设备间子系统的面积和用途计算出所需的照明强度，以保证工作区域有足够的照明。
2.照明系统设计：选择适合的照明设备，如灯具、光源和控制系统等，以满足照明需求。
3.照明布置：根据照明需求和设备间子系统的布局，合理布置照明设备，以确保整个区域的照明均匀。
安全设计设备间子系统的安全设计是为了预防事故和保护设备的安全。
以下是设备间子系统安全设计的要点：1.消防设计：根据消防法规，合理设置灭火器和消火栓等消防设备，以及防火门和防火墙等被动防火措施。
07-单元七管理间子系统设计和安装

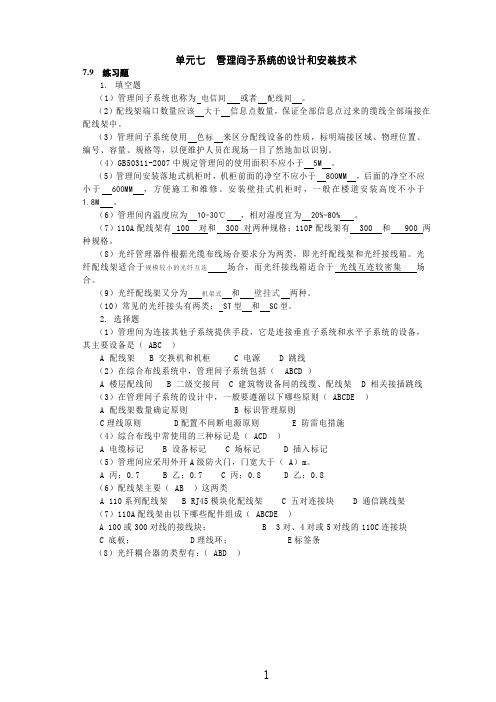

单元七管理间子系统的设计和安装技术7.9 练习题1.填空题（1）管理间子系统也称为电信间或者配线间。
（2）配线架端口数量应该大于信息点数量，保证全部信息点过来的缆线全部端接在配线架中。
（3）管理间子系统使用色标来区分配线设备的性质，标明端接区域、物理位置、编号、容量、规格等，以便维护人员在现场一目了然地加以识别。
（4）GB50311-2007中规定管理间的使用面积不应小于5M。
（5）管理间安装落地式机柜时，机柜前面的净空不应小于800MM，后面的净空不应小于600MM，方便施工和维修。
安装壁挂式机柜时，一般在楼道安装高度不小于1.8M。
（6）管理间内温度应为10-30℃，相对湿度宜为20%-80%。
（7）110A配线架有 100 对和 300 对两种规格；110P配线架有 300 和 900 两种规格。
（8）光纤管理器件根据光缆布线场合要求分为两类，即光纤配线架和光纤接线箱。
光纤配线架适合于规模较小的光纤互连场合，而光纤接线箱适合于光线互连较密集场合。
（9）光纤配线架又分为机架式和壁挂式两种。
（10）常见的光纤接头有两类：ST型和SC型。
2. 选择题（1）管理间为连接其他子系统提供手段，它是连接垂直子系统和水平子系统的设备，其主要设备是（ ABC ）A 配线架B 交换机和机柜C 电源D 跳线（2）在综合布线系统中，管理间子系统包括（ ABCD ）A 楼层配线间B 二级交接间C 建筑物设备间的线缆、配线架D 相关接插跳线（3）在管理间子系统的设计中，一般要遵循以下哪些原则（ ABCDE ）A 配线架数量确定原则B 标识管理原则C理线原则 D配置不间断电源原则 E 防雷电措施（4）综合布线中常使用的三种标记是（ ACD ）A 电缆标记B 设备标记C 场标记D 插入标记（5）管理间应采用外开A级防火门，门宽大于（ A）m。
A 丙；0.7B 乙；0.7C 丙；0.8D 乙；0.8（6）配线架主要（ AB ）这两类A 110系列配线架B RJ45模块化配线架C 五对连接块D 通信跳线架（7）110A配线架由以下哪些配件组成（ ABCDE ）A 100或300对线的接线块；B 3对、4对或5对线的110C连接块C 底板； D理线环； E标签条（8）光纤耦合器的类型有：（ ABD ）A STB SC C DCD FC（9）尺寸为600mm(宽)x 900mm(深)x 2000mm(高)的机柜，共有（C ）U的安装空间。
综合布线水平子系统和管理间子系统的设计幻灯片PPT
多用户信息插座为在一个用具组合空间中办公的多 个用户提供了一个单一的工作区插座集合。
接插线通过内部的槽道将设备直接连至多用户信息 插座。
多用户信息插座应该放在像立柱或墙面这样的永久 性位置上，而且应该保证水平布线在用具重新组合 时保持完整性
多用户信息插座适用于那些重新组合非常频繁的办 公区域使用。组合时只需重新配备接插线即可。
当工作区为开放式大密度办公环境时， 宜采用区域式布线方法，即从楼层配线设备 〔FD〕上将多对数电缆布至办公区域，根据实 际情况采用适宜的布线方法，也可通过集合点 〔CP〕将线引至信息点〔TO〕。
➢ 配线电缆宜采用八芯非屏蔽双绞线，语音口和数 据口宜采用五类、超五类或六类双绞线，以增强系 统的灵活性，对高速率应用场合，宜采用多模或单 模光纤，每个信息点的光纤宜为四芯。
星型网络构造
局部，它将垂直子系统线路延伸到用 户工作区，实现信息插座和管理间子 系统的连接，包括工作区与楼层配线 间之间的所有电缆、连接硬件〔信息 插座、插头、端接水平传输介质的配 线架、跳线架等〕、跳线线缆及附件。
水平主干子系提供楼层配间至用户工作 区的通信干线和端接设施。水平主干线通常 使用屏蔽双绞线〔STP〕和非屏蔽双绞线 〔UTP〕，也可以根据需要选择光缆。
➢ 缆线的弯曲半径应符合下列规定 1) 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4
倍。 2) 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的8倍
。 3) 主干对绞电缆的弯曲半径应至少为电缆外径的10倍。 4) 2芯或4芯水平光缆的弯曲半径应大于25mm； 5）光缆容许的最小曲率半径在施工时应当不小于光缆
➢ 大开间附加水平布线把水平布线划分为永久和可调整两局部。 永久局部是水平线缆先从配线间到集合点，再从集合点到信息 插座。当集合点变动时，水平布线局部也随之改变。
单元9-设备间子系统的设计和安装技术讲解
建筑物综合布线系统与外部配线网连接时，应遵循相应的接口标准要求。
单元九 设备间子系统的设计和安装技术
9.3 设计步骤和方法
1. 需求分析
设备间子系统是综合布线的精髓，设备间的需求分析围绕整个楼宇的信息点数量、设 备的数量、规模、网络构成等进行， 每幢建筑物内应至少设置1个设备间，如果电话交换 机与计算机网络设备分别安装在不同的场地或根据安全需要，也可设置2个或2个以上设备 间，以满足不同业务的设备安装需要。
单元九 设备间子系统的设计和安装技术
4）设备间环境要求 （1）温湿度
项目 温度（） 相对湿度
2. 技术交流
进行需求分析后，要与用户进行技术交流，不仅与技术负责人交流，也要与项目或行 政负责人进行交流，进一步了解用户的需求，特别是未来的扩展需求。在交流中重点了解 规划的设备间子系统附近的电源插座、电力电缆、电器管理等情况。交流过程中必须进行 详细的书面记录，每次交流结束后要及时整理书面记录，作为初步设计的依据。
3.数量合适原则
每栋建筑物内应至少设置1个设备间，如果电话交换机与计算机网络设备分别安装在不 同的场地或根据安全需要，也可设置2个或2个以上设备间，以满足不同业务的设备安装需 要。
4.外开门原则
设备间入口门采用外开双扇门，门宽不应小于1.5m。
单元九 设备间子系统的设计和安装技术
5.配电安全原则
设备间的供电必须符合相应的设计规范，例如设备专用电源插座，维修和照明电源插 座，接地排等。
6.环境安全原则
设备间室内环境温度应为10～35摄氏度，相对湿度应为20％～80％，并应有良好的通 风。设备间应有良好的防尘措施，防止有害气体侵入，设备间梁下净高不应小于2.5m，有 利于空气循环。
单元9-设备间子系统的设计和安装技术讲解
3）机柜安装抗震设计
单个机柜、机架应固定在抗震底座上，不得直接固定在架空地板的板块或随意摆放。 对每一列机柜、机架应该连接成为一个整体，采用加固件与建筑物的柱子及承重墙进行固 定。机柜、列与列之间也应当在两端或适当的部位采用加固件进行连接。
单元九 设备间子系统的设计和安装技术
单元九 设备间子系统的设计和安装技术
3. 阅读建筑物图纸
在设备间的位置确定前，索取和认真阅读建筑物设计图纸是必要的，通过阅读建筑 物图纸掌握建筑物的土建结构、强电路径、弱电路径，特别是主要与外部配线连接接口位 置，重点掌握设备间附近的电器管理、电源插座、暗埋管线等。
4. 确定设计要求 1）设备间位置
设备间的位置及大小应根据建筑物的结构、综合布线规模、管理方式以及应用系统设 备的数量等方面进行综合考虑，择优选取。一般而言，设备间应尽量建在建筑平面及其综 合布线干线综合体的中间位置。在高层建筑内，设备间也可以设置在1、2层。
单元九 设备间子系统的设计和安装技术
确定设备间的位置时需要参考以下设计规范： （1）应尽量建在综合布线干线子系统的中间位置，并尽可能靠近建筑物电缆引入区 和网络接口，以方便干线线缆的进出。 （2）应尽量避免设在建筑物的高层或地下室以及用水设备的下层。 （3）应尽量远离强振动源和强噪声源。 （4）应尽量避开强电磁场的干扰。 （5）应尽量远离有害气体源以及易腐蚀、易燃、易爆物。 （6）应便于接地装置的安装。
单元九 设备间子系统的设计和安装技术
内容概要 9.1 基本概念 9.2 设计原则 9.3 设计步骤和方法 9.4 设计案例 9.5 安装技术
单元九 设备间子系统的设计和安装技术
9.1 基本概念
设备间子系统就是建筑物的网络中心，有时也称为建筑物机房，智能建筑物一般都有 独立的设备间。
单元7-管理间子系统的设计和安装技术-3-3ppt课件
单元七 管理间子系统ቤተ መጻሕፍቲ ባይዱ设计和安装技术
7.4 设计案例
1. 跨层管理间安装案例
近年来，随着网络的开展和普及，在新建的建筑物 中每层都思索到管理间，并给网络等留有弱电竖井，便 于安装网络机柜等管理设备。
右图为西安开元电子科研楼跨层管理间安装位置表 示图。从单元六知道，该科研楼程度子系统采用跨层布 线方式，二层信息点的桥架位于大楼一层，三层信息点 的桥架位于大楼二层，四层信息点的桥架位于大楼三层， 四层没有管理间。从图中我们可以看到，一二层管理间 位于大楼一层，其中一层的缆线从地面进入竖井，二层 的缆线从桥架进入大楼一层竖井内，然后接入一层的管 理间配线机柜。三层缆线从桥架竖井二层的管理间，四 层缆线从桥架进入三层的管理间。
图7-3 楼道明装网络机柜表示图
单元七 管理间子系统的设计和安装技术
4. 建筑物楼道半嵌墙安装方式
在特殊情况下，需求将管理间机柜半嵌墙安装，机柜露在外的部分主要是便于设备的 散热。这样的机柜需求单独设计、制造。
5. 住宅楼改造添加综合布线系统
在已有住宅楼中需求添加网络综合布线系统时，普通每个住户思索1个信息点，这样每 个单元的信息点数量比较少，普通将一个单元作为一个管理间，往往把网络管理间机柜设 计安装在该单元的中间楼层，
单元七 管理间子系统的设计和安装技术
单元七 管理间子系统的设计和安装技术
单元七 管理间子系统的设计和安装技术
内容概要 7.1 根本概念 7.2 设计原那么 7.3 设计步骤 7.4 设计案例 7.5 安装技术
单元七 管理间子系统的设计和安装技术
7.1 根本概念
管理间子系统也称为电信间或者配线间，是专门安装楼层机柜、配线架、交换机和配 线设备的楼层管理间。
设备间子系统技术《综合布线系统PPT系列》
知识准备
8.1 认识设备间子系统
1、设备间概念 设备间是智能化建筑的电话交换机设备和计算机网络 设备，以及建筑物配线设备(BD)安装的地点，也是进行 网络管理的场所。
2、设备间国家标准 国家标准GB50311一2007对设备间的安装工艺要求有 以下规定。
知识准备
3）设备间应防止有害气体(如氯、碳水化合物、硫化氢、氮氧化物、 二氧化碳等)侵入，并应有良好的防尘措施，尘埃含量限值应符合规定。 灰尘粒子应该是不导电、非铁磁性和非腐蚀性的。
知识准备
根据线缆色谱排列顺序，将对应颜色的线逐一压入槽内，用110 打线工具固定线对连接，同时将伸出槽外的多余导线截断。
然后准备5对打线工具和110连接块，如图所示。
知识准备
把连接块放入5对打线工具中，把连接块垂直压入槽内，如图所 示。
知识准备
从左到右完成白区、红区、黑区、黄区和紫区的安装。这与25对 数线缆的安装色序一致。完成后如图所示。
知识准备
8.2 设备间设计原则
设备间的设计要符合GB50311标准中的要求，根据要求总结出 下面七个方面，作为设计必须遵守的原则。
2、面积合理原则 设备间面积大小，应考虑安装设备的数量和维护管理方便。如 果面积太小，后期可能出现设备安装拥挤，不利于空气流通和设 备散热。设备间内应有足够的设备安装空间，其使用面积不应小 于10m2。特别要预留维修空间，方便维修人员操作，机架或机柜 前面的净空不应小于800mm，后面净空不应小于600mm。
知识准备
8.2 设备间设计原则
设备间的设计要符合GB50311标准中的要求，根据要求总结出 下面七个方面，作为设计必须遵守的原则。
1、位置合适原则 设备间的位置应根据建设物的结构、布线规模、设备数量和管 理方式来综合考虑。 设备间宜处于干线子系统的中间位置，并考虑主干缆线的传输 距离与数量。设备间宜尽可能靠近建筑物竖井位置，有利于主干 缆线的引入；设备间的位置宜便于设备接地，设备间还要尽量远 离高低压变配电、电机、X射线、无线电发射等有干扰源存在的场 所。
《网络综合布线技术案例教程》教学课件 第7章 设备间子系统的设计与施工
项目
A级
B级
粒度（µm）
＞0.5
＞0.5
个数（粒/dm3）
＜10 000
＜18 000
表7-2 设备间尘埃指标要求
12
7.2.4 设计原则
3）空气
设备间内应保持空气洁 净，有良好的防尘措施， 并防止有害气体侵入。 设备间允许有害气体限 值分别见表7-3所示。
13
有害气体/ 二氧化硫 硫化氢 二氧化氮 氨
表7-5 设备间的安全要求
17
7.2.4 设计原则
7．结构防火
为了保证设备使用安全，设备间应安装相应的消防系统，配备防火防盗门。 安全级别为A类的设备间，其耐火等级必须符合GB 50045—2005《高层民用建筑设计防火规 范》中规定的一级耐火等级。安全级别为B类的设备间，其耐火等级必须符合GB 50045— 2005中规定的二级耐火等级。安全级别为C类的设备间，其耐火等级要求应符合GB 50016— 2014《建筑设计防火规范》中规定的二级耐火等级。 与C类设备间相关的其余基本工作房间及辅助房间，其建筑物的耐火等级不应低于GB 50016—2014中规定的三级耐火等级。与A，B类安全设备间相关的其余基本工作房间及辅助 房间，其建筑物的耐火等级不应低于GB 50016—2014中规定的二级耐火等级。
20
7.2.4 设计原则
（4）接地所使用的铜线电缆规 格与接地的距离有直接关系，一 般接地距离在30 m以内，接地 导线采用直径为4 mm的带绝缘 套的多股铜线缆。接地铜缆规格 与接地距离的关系可以参见表76所示。
接地距离（m）
小于30 30～48 48～76 76～106 30～48 48～76 76～106
项目
A级
B级
综合布线的七大子系统PPT课件
控设备主机等。
第12页/共15页
建筑群子系统
• 建筑群子系统，实现建筑物与建筑物之间的通信连接，一般采用光缆，并配
置光纤配线架等相应设备。它由连接各建筑物之间的缆线和配线设备组成。
• 建等筑环群境干线子系统是大楼之间的联网系统，用于学校、工厂、机场、住宅群
•
通常它直接与城域网或外部计算机网（Internet网）连接，为各建筑物提 供计算机网络入口和电话系统入口
目录
• 综合布线的七大子系统
• 一、工作区子系统
• 二、配线(水平)子系统
• 三、管理子系统
• 四、干线(垂直)子系统
• 五、设备间子系统
• 六、建筑群子系统
• 七、进线间子系统
第1页/共15页
综合布线系统的子系统划分
水平子系统
电信间FD
工作区
垂直干线 子系统
设备间 BD
管理子系统
建筑群子系统
23:52
第11页/共15页
设备间子系统
• 设备间是指建筑物内安装电信设备、计算机设备及配线设备， 并进行网络管理的场所，是大楼内的综合布线系统主配线间
• 设备间子系统由设备室的电缆、连接器、及相关支持硬件组 成。
• 它的作用是将计算机、PBX、摄像头、监控器等设备连接起 来并连接到主配线架上。
• 它的主要设备有交换机、计算机网络设备、服务器及楼宇自
FD
楼层配线架
CP
可选的转接点
TO TO 信息点
第4页/共15页
布线系统的逻辑结构
配线柜 设备间 大楼入口设施
TO
TO
FD
TO
FD
FD
FD
FD BD CD
管理间子系统设计
管理间子系统设计
管理间子系统设计
管理间为连接其他子系统提供手段，它是连接垂直干线子系统和水平干线子系统的设备，其主要设备是配线架、HUB、交换机和机柜、电源等设备。
设计步骤
1.确定管理间的位置
管理间设置在二层的210制图室
2.根据楼层的信息点总数，估算每个信息点的缆线长度，特别注意最远信息点的缆线长度
3.确定电源插座、电力电缆、电器管理、电缆、光缆、配线设备、端接点、安装通道的情况
语音系统采用110AB型双绞线跳线架管理系统铜缆干线及语音点水平线采用110A3过线槽整理跳线。
用CCW-F型简易跳线跳结语音、数据系统端子，采用带RJ45接口的超五类PM2150型双绞线跳线架管理计算机系统等超五类信息点；二层作为管理间设600A1标准19英寸光纤跳线架，用于主干光缆的机柜内的端接。
4. 系统层管理间设备配置统计
设备间内铜缆系统干线及语音水平线都采用110AB2-300FT型配线架管理，并留有端接空间。
干线光缆采用600A1型19英寸标准光纤配线架管理，可端接于主机柜内，通过光纤跳线可灵活的实现光缆配置的改变。
5. 设备间温度18度到27度，湿度30%到55%，无尘，通风良好，架空高度应有30，做好接地系统
6. 设备的型号及数量
a) 19U落地式机柜,
b) 24 IBDN口模块化数据配线架5个
c) IBDN理线架
d) 24口交换机
e) 光纤耦合器
7.管理间的们采用外开丙级防火门。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7.1.3 管理间子系统的设计步骤和方法
4．确定设计要求 （1）管理间数量的确定 如果该层信息点数量不大于400个，水平缆线长度在90m范围以内，
宜设置一个管理间，当超出这个范围时宜设两个或多个管理间。
在实际工程应用中，为了方便管理和保证网络传输速度或者节约 布线成本，例如，学生公寓，信息点密集，使用时间集中，楼道很长， 也可以按照100—200个信息点设置一个管理间，将管理间机柜明装在 楼道。
在综合布线系统中，管 理间子系统包括了楼层配线 间、二级交接间的缆线、配 线架及相关接插跳线等。
图7-1
7.1 管理间子系统的设计与安装技术
7.1.2 管理间子系统的设计原则
1.配线架数量确定原则 配线架端口数量应该大于信息点数量，保证全部信息点过来的缆
线全部端接在配线架中。 2.标识管理原则
管理间缆线和跳线很多，必须对每根缆线进行编号和标识，还需 要将编号和标识规定张贴在该管理间内，方便施工和维护。 3.理线原则
进线间一般位于大楼一层户内或户外，是实现建筑物设备间的 缆线与外部网络连接的通道和支持空间。
7.1 管理间子系统的设计与安装技术
7.1.1管理间子系统基本概念和工程应用
管理间子系统也称为电信间或者配线间，是专门安装楼层机柜、 配线架、交换机和配线设备的楼层管理间，如图7-1所示。一般设置 在每个楼层的中间位置，主要安装建筑物楼层配线设备。管理间子系 统也是连接垂直子系统和水 平干线子系统的设备。当楼 层信息点很多时，可以设置 多个管理间。
7.1 管理间子系统的设计与安装技术
7.1.3 管理间子系统的设计步骤和方法
4．确定设计要求 管理间安装落地式机柜时，机柜前面的净空不应小于800mm，后
面的净空不应小于600mm，方便施工和维修。安装壁挂式机柜时，一 般在楼道安装高度不小于1.8m。
（3）管理间的电源要求 管理间应提供不少于两个220V带保护接地的单相电源插座。 管理间如安装电信管理或其它信息网络管理时，管理供电应符合 相应的设计要求。 （4）管理间门要求 管理间应采用外开丙级防火门，门宽大于0.7m。 （5）管理间环境要求 管理间内温度应为10～35℃，相对湿度宜为20％～80％。一般应 该考虑网络交换机等设备发热对管理间温度的影响，在夏季必须保持 管理间温度不超过35℃。
对管理间缆线必须全部端接在配线架中，完成永久链路安装。在 端接前先整理全部缆线，预留合适长度，重新做好标记，剪掉多余的 缆线，按照区域或编号顺序绑扎和整理好，通过理线环，然后端接到 配线架。不允许出现大量多余缆线，缠绕和绞结在一起。 4.配置不间断电源原则
管理间安装有交换机等有源设备，因此应该设计有不间断电源， 或者稳压电源。 5.防雷电措施
各个楼层的管理间最好安装在同一个位置，也可以考虑功能不同
的楼层安装在不同的位置。根据点数统计表分析每个楼层的信息点总
数，然后估算每个信息点的缆线长度，特别注意最远信息点的缆线长
度，列出最远和最近信息点缆线的长度，宜把管理间布置在信息点的
中间位置，同时保证各个信息点双绞线的长度不要超过90米。
管理间的位置直接决定水平子系统的缆线长度，也直接决定工程
（2）管理间的面积 GB50311中规定管理间的使用面积不应小于5m2，也可根据工程中 配线管理和网络管理的容量进行调整。一般新建楼房都有专门的垂直 竖井，楼层的管理间基本都设计在建筑物竖井内，面积在3m2左右。 在一般小型网络工程中管理间也可能只是一个网络机柜。
旧楼增加网络综合布线系统时，可以将管理间选择在楼道中间位 置的办公室，也可以采取壁挂式机柜直接明装在楼道，作为管理间。
物联网系统工程信息传输层和应用层的交换器、路由器、防火 墙、配线架等主要设备几乎全部安装在建筑物的管理间、设备间 和进线间等区域，不仅设备数量多、布线复杂，而且对环境有较 高的要求，需要专人值班和全方位检测与控制，也是物联网系统 工程的大脑和关键位置，直接决定系统的稳定性、可靠性、拓展 性和实用性，因此需要专门的规划和设计，本单元重点介绍管理 间、设备间和进线间的设计与安装施工技术。
总造价。为了降低工程造价，降低施工难度，也可以在同一个楼层设
立多个分管理间。
7.1 管理间子系统的设计与安装技术
7.1.3 管理间子系统的设计步骤和方法
2.技术交流 重点了解管理间子系统附近的电源插座、电力电缆、电器设备等
情况。对于信息点比较密集的集中办公室可设置1个独立的分管理间。 3.阅读建筑物图纸和管理间编号
在阅读图纸时，进行记录或者标记，有助于将网络和电话等插座 设计在合适的位置，避免强电或者电器设备对系统的影响。
标识编制应按下列原则进行： （1）规模较大的综合布线系统应采用计算机进行标识管理，简单 的综合布线系统应按图纸资料进行管理。 （2）每条电缆、光缆、配线设备、端接点、安装通道和安装空间 均应给定唯一的标志。 （3）配线设备、缆线、信息插座等硬件均应设置不易脱落和磨损 的标识，并应有详细的书面记录和图纸资料。 （4）同一条缆线或者永久链路的两端编号必须相同。 （5）配线设备宜采用统一的色标区别各类用途的配线区。
机柜应该可靠接地，防止雷电以及静电损坏。
7.1 管理间子系统的设计与安装技术
7.1.3 管理间子系统的设计步骤和方法
首先按照每个楼层工作区信息点总数量，然后确定水平子系统缆 线的平均长度，最后以平均路由最短的原则确定管理间的位置，设计 步骤如图7-2所示：
1.需求分析
图7-2 管理间子系统设计步骤
物联网工程布线技术
单元七
管理间和设备间子系统 的设计与安装技术
主要内容
7.1 管理间子系统的设计与安 装技术 7.2 建筑物设备间子系统的设 计与安装技术 7.3 典型行业应用案例 7.4 工程经验 7.5 练习题
重点
了解管理间子系统、 设备间子系统、进线 间子系统的设计方法， 重点掌握这些子系统 的安装与施工技术。
管理间一般分散设置在各个楼层的中间位置，该楼层工作区的 数据、语音、视频和控制信号等线缆全部集中布线到管理间设备 机柜，这些缆线首先与网络配线架、通信跳线架线等设备端接， 然后与接入层交换机连接，最后通过交换机等控制设备与设备间 的交换机等设备连接。
设备间一般位于建筑物一层中间位置，一般每栋建筑物都有1 个设备间，用于安装汇聚层交换机和该建筑物控制设备，通过进 线间与外部连接。
