ANSYS瞬态分析实例ANSYS（ANalysis SYStem）是一种流行的工程模拟软件，广泛应用于各个领域，包括结构力学、流体力学、热传导和电磁场分析等方面。
在ANSYS中，瞬态分析是一种在物体受到短暂或周期性载荷作用下，模拟其动态响应的方法。
下面将介绍一个ANSYS瞬态分析的实例。
这个实例是根据汽车上的减震器设计一个座椅的瞬态分析。
在汽车行驶过程中，道路的不平整会导致减震器不断进行压缩和回弹，从而对座椅作用力产生冲击。
为了确保座椅能够有效地吸收冲击并保证驾驶员和乘客的舒适性，需要进行瞬态分析。
首先，需要根据座椅的几何模型进行建模。
使用ANSYS的CAD工具，可以绘制出座椅的三维几何模型。
然后，根据座椅材料的力学特性，如弹性模量、泊松比等，对座椅进行材料属性的定义。
接下来，需要对座椅的约束条件进行定义。
在这个实例中，假设座椅与地面之间存在一个理想刚度的连接。
这意味着座椅无法在垂直方向上移动，而只能进行压缩和回弹。
然后，需要定义一个驾驶员上座的载荷。
在这个实例中，假设驾驶员对座椅的作用力具有一个正弦波形的周期性载荷，模拟道路不平整带来的冲击。
在定义完约束条件和载荷后，需要进行网格划分。
ANSYS使用有限元分析方法，将物体离散成许多小的有限元，并使用计算方法对每个有限元进行求解。
因此，对座椅进行网格划分是必要的。
接下来，可以进行求解。
在这个实例中，座椅受到周期性载荷的作用，因此需要进行瞬态分析。
ANSYS会对每个时间步长进行求解，模拟座椅的动态响应。
在求解过程中，可以观察座椅的位移、应变等结果。
最后，可以对结果进行后处理。
ANSYS提供了各种可视化和分析工具，可以对模拟结果进行动画演示、应变云图、频谱分析等。
这些工具可以帮助工程师更直观地理解座椅在瞬态载荷下的动态行为，并优化设计方案。
通过以上步骤，可以利用ANSYS进行座椅的瞬态分析。
这个实例是ANSYS瞬态分析在汽车工程中的一个应用，但实际上瞬态分析可以用于各种领域，如航空航天、建筑结构等。
Ansys动力学瞬态动力的分析
将结果以图表或报告的形式输出，便于分析和评 估。
05 案例分析
案例一：桥梁的瞬态动力分析
总结词
复杂结构模型，高精度模拟，长 期稳定性
详细描述
使用ANSYS动力学瞬态分析对大 型桥梁进行模拟，考虑风载、车 流等动态因素，评估桥梁在不同 频率下的振动响应和稳定性。
案例二：汽车碰撞的瞬态动力分析
根据实际系统建立数学模型，包括确定系统的自由度和约束条件， 以及选择合适的单元类型和材料属性。
加载和求解
根据问题的实际情况，施加适当的边界条件和载荷，然后使用 ANSYS等有限元分析软件进行求解。
结果后处理
对求解结果进行后处理，包括查看位移、应力、应变等输出结果， 并进行必要的分析和评估。
瞬态动力学的应用场景
瞬态动力学是研究系统在随时间变化的载荷作用下的动力响应，其基本原理基于牛 顿第二定律和弹性力学的基本方程。
瞬态动力学考虑了时间的因素，因此需要考虑系统的初始条件和边界条件，以及载 荷随时间的变化。
瞬态动力学中，系统的响应不仅与当前时刻的载荷有关，还与之前的载荷历史有关。
瞬态动力学的分析步骤
建立模型
求解设置
选择求解器
01
根据模型特点选择合适的求解器，如直接求解器或迭代求解器。
设置求解参数
02
设置合适的求解参数，如时间步长、积分器等。
开始求解
03
启动求解过程，ANSYS将计算并输出结果。
结果后处理
查看结果
在后处理模块中查看计算结果，如位移、应力、 应变等。
分析结果
对结果进行分析，判断结构的响应和性能。
06 结论与展望
瞬态动力学的未来发展方向
更加精确的模型
ansysworkbench瞬态动力学实例
在本文中，我将为您撰写一篇关于ANSYS Workbench瞬态动力学实例的文章。
我们将深入探讨ANSYS Workbench在瞬态动力学仿真方面的应用，从简单到复杂、由浅入深地讨论其原理和实践操作，并共享个人观点和理解。
第一部分：介绍ANSYS Workbench瞬态动力学仿真ANSYS Workbench是一种用于工程仿真的全面评台，包含了结构、流体、热传递、多物理场等多种仿真工具。
瞬态动力学仿真是ANSYS Workbench的重要应用之一，它能够模拟在时间和空间上随机变化的动力学过程，并对结构在外部力作用下的动力响应进行分析。
在瞬态动力学仿真中，ANSYS Workbench可以模拟诸如碰撞、冲击、振动等动态载荷下的结构响应，用于评估零部件的耐久性、振动特性、动态稳定性等重要工程问题。
通过对这些现象的模拟和分析，工程师可以更好地了解结构在实际工况下的性能，进而进行有效的设计优化和改进。
第二部分：实例分析为了更直观地展示ANSYS Workbench瞬态动力学仿真的应用，我们以汽车碰撞仿真为例进行分析。
假设我们需要评估汽车前部结构在碰撞事故中的动态响应，我们可以通过ANSYS Workbench建立汽车前部结构的有限元模型，并对其进行碰撞载荷下的瞬态动力学仿真。
我们需要构建汽车前部结构的有限元模型，包括车身、前保险杠、引擎盖等部件，并设定材料属性、连接方式等。
接下来，我们可以在仿真中引入具体的碰撞载荷，如40km/h车速下的正面碰撞载荷，并进行瞬态动力学仿真分析。
通过仿真结果，我们可以获取汽车前部结构在碰撞中的应力、应变分布，以及变形情况，从而评估其在碰撞事故中的性能表现。
第三部分：个人观点与总结通过以上实例分析，我们可以看到ANSYS Workbench瞬态动力学仿真在工程实践中的重要应用价值。
瞬态动力学仿真不仅能够帮助工程师分析结构在动态载荷下的响应，还可以为设计优化、安全评估等工程问题提供重要参考。
Ansys热分析教程_瞬态分析
载荷步和子步
在瞬态分析中，载荷步和子步的定义与非线性稳态分析十分类似。载 荷定义的每个载荷步的终点，并可以随时间阶跃或渐变的施加。 每个载荷步的求解是在子步上得到。 子步长根据时间积分步长得到。 自动时间步 (ATS) 同样适用于瞬态分析， 可以简化ITS选择。
ITS选择将影响到瞬态分析的精度和非线性收敛性 (如果存在)。
K T Q
n 1
K
Equivalent conductivity matrix
Q
Equivalent heat flow vector
If nonlinearities are present, the incremental form of this equation is iterated upon at every time point.
* MASS71热质量单元比较
特殊，它能够存贮热能单不 能传导热能。因此，本单元 不需要热传导系数。
瞬态分析前处理考虑因素(续)
象稳态分析一样，瞬态分析也可以是线性或非线性的。如果是 非线性的，前处理与稳态非线性分析有同样的要求。
稳态分析和瞬态分析对明显的区别在于加载和求解 过程。
在瞬态热分析数值方法的一个简单介绍以后，我们将集中解释 这些过程。
积分。
ANTYPE,TRANS + TIMINT,OFF ANTYPE,STATIC ANTYPE,STATIC + TIMINT,ON ANTYPE,TRANS
另外的时间积分例子
在本例中，不是在分析的开始关闭时间积分 效果来建立初始条件，而是在分析的结束关 闭时间积分来“加速”瞬态。
注意改变到稳态边界时 的突变。最后一个载荷 步的终止时间可以是任 意的,但必须比前面的瞬 态载荷步时间数值要大 。
ansys动力学瞬态分析详解

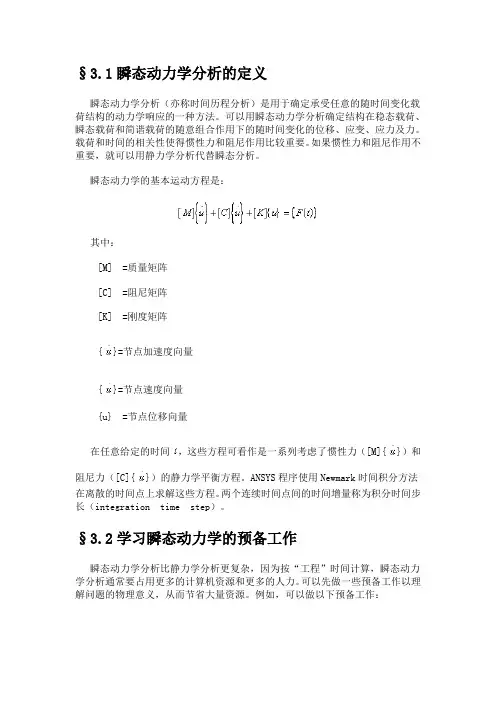

§3.1瞬态动力学分析的定义瞬态动力学分析（亦称时间历程分析）是用于确定承受任意的随时间变化载荷结构的动力学响应的一种方法。
可以用瞬态动力学分析确定结构在稳态载荷、瞬态载荷和简谐载荷的随意组合作用下的随时间变化的位移、应变、应力及力。
载荷和时间的相关性使得惯性力和阻尼作用比较重要。
如果惯性力和阻尼作用不重要，就可以用静力学分析代替瞬态分析。
瞬态动力学的基本运动方程是：其中：[M] =质量矩阵[C] =阻尼矩阵[K] =刚度矩阵{}=节点加速度向量{}=节点速度向量{u} =节点位移向量在任意给定的时间，这些方程可看作是一系列考虑了惯性力（[M]{}）和阻尼力（[C]{}）的静力学平衡方程。
ANSYS程序使用Newmark时间积分方法在离散的时间点上求解这些方程。
两个连续时间点间的时间增量称为积分时间步长（integration time step）。
§3.2学习瞬态动力学的预备工作瞬态动力学分析比静力学分析更复杂，因为按“工程”时间计算，瞬态动力学分析通常要占用更多的计算机资源和更多的人力。
可以先做一些预备工作以理解问题的物理意义，从而节省大量资源。
例如，可以做以下预备工作：1.首先分析一个较简单模型。
创建梁、质量体和弹簧组成的模型，以最小的代价深入的理解动力学认识，简单模型更有利于全面了解所有的动力学响应所需要的。
2.如果分析包括非线性特性，建议首先利用静力学分析掌握非线性特性对结构响应的影响规律。
在某些场合，动力学分析中是没必要包括非线性特性的。
3.掌握结构动力学特性。
通过做模态分析计算结构的固有频率和振型，了解这些模态被激活时结构的响应状态。
同时，固有频率对计算正确的积分时间步长十分有用。
4.对于非线性问题，考虑将模型的线性部分子结构化以降低分析代价。
<<高级技术分指南>>中将讲述子结构。
§3.3三种求解方法瞬态动力学分析可采用三种方法：完全（Full）法、缩减（Reduced）法及模态叠加法。
ANSYS一种结构瞬态分析实例
一个瞬态分析的例子练习目的：熟悉瞬态分析过程练习过程：瞬态(FULL)完全法分析板-梁结构实例如图1所示板-梁结构，板件上表面施加随时间变化的均布压力，计算在下列已知条件下结构的瞬态响应情况。
全部采用A3钢材料，特性：杨氏模量=2e112/m N 泊松比=0.3 密度=7.8e33/m Kg板壳： 厚度=0.02m四条腿（梁）的几何特性：截面面积=2e-42m 惯性矩=2e-84m 宽度=0.01m 高度=0.02m压力载荷与时间的关系曲线如图2所示。
图1 质量梁-板结构及载荷示意图20 1 2 4 6 时间（s ）图 2 板上压力-时间关系分析过程第1步：设置分析标题1. 选取菜单途径Utility Menu>File>Change Title 。
2. 输入“ The Transient Analysis of the structure ”，然后单击OK 。
第2步：定义单元类型单元类型1为SHELL63，单元类型2为BEAM4第3步：定义单元实常数实常数1为壳单元的实常数1，输入厚度为0.02（只需输入第一个值，即等78厚度壳）实常数2为梁单元的实常数，输入AREA 为2e-4惯性矩IZZ=2e-8，IYY ＝2e-8宽度TKZ=0.01，高度TKY=0.02。
第5步：杨氏模量EX=2e112/m N 泊松比NUXY=0.3 密度DENS=7.8e33/m Kg 第6步：建立有限元分析模型1． 创建矩形，x1=0,x2=2,y1=0,y2=12． 将所有关键点沿Z 方向拷贝，输入DZ ＝－13． 连线。
将关键点1，5；2，6；3，7；4，8分别连成直线。
4． 设置线的分割尺寸为0.1，首先给面划分网格；然后设置单元类型为2，实常数为2，对线5到8划分网格。
第7步：瞬态动力分析1. 选取菜单途径Main Menu>Solution>-Analysis Type-New Analysis ，弹出New Analysis对话框。
ANSYS瞬态分析实例
ANSYS瞬态分析实例ANSYS是一种广泛应用于工程设计和分析的有限元分析软件，可以用于研究和解决各种复杂的工程问题。
其中，瞬态分析是一种重要的分析方法，用于模拟物理系统的动态响应。
下面将介绍一个关于ANSYS瞬态分析的实例。
假设我们有一辆汽车，想要分析在车辆行驶过程中制动系统的工作情况。
在制动过程中，车轮经历了速度降低、摩擦热量产生以及制动盘和刹车片的磨损等复杂的物理现象。
首先，我们需要建立一个模型来描述汽车的几何形状。
使用ANSYS中的几何建模工具，我们可以制作一个精确的汽车模型，包括车身、车轮、制动盘和刹车片等。
然后，我们需要将车辆模型导入ANSYS中的有限元分析模块。
有限元分析是一种将复杂结构分割为许多小的有限元单元，并对每个单元进行力学计算的方法。
可以使用ANSYS提供的网格划分工具将车辆模型划分为许多小的有限元单元。
接下来，我们需要定义车辆行驶过程中的边界条件。
通过定义车轮的转速、刹车盘和刹车片的材料特性以及车辆行驶过程中的路况等信息，可以模拟出真实的行驶情况。
在实施瞬态分析之前，我们需要指定分析的时间步长。
时间步长是指在分析过程中进行计算的时间间隔。
根据模型的精度要求和计算资源的限制，可以选择合适的时间步长。
通常，较小的时间步长可以提供更精确的结果，但也需要更多的计算资源。
然后，我们可以执行瞬态分析。
在分析过程中，ANSYS将根据定义的边界条件和时间步长来计算车辆的动态响应。
可以获得关于刹车盘和刹车片的位移、应力和温度等信息，以及车轮的转速和行驶速度等信息。
最后，我们可以通过分析结果来评估制动系统的性能。
可以检查刹车片是否受到过大的应力，刹车盘是否出现了变形，以及车轮的制动效果等。
如果发现问题，可以对设计进行调整或根据研究结果提出改进意见。
通过这个实例，我们可以看到ANSYS瞬态分析的强大之处。
它可以帮助工程师更好地理解和模拟物理系统的动态行为，为改进设计和提高性能提供有价值的信息。
ANSYS workbench稳态及瞬态热分析
b. 网格控制：在Details of “Mesh ” 中单击sizing，size function选择 Proximity and Curvature（临近 以及曲率）选项
c. 选中Mesh，单击鼠标右键
→Generate Mesh
c
1
稳态热分析实例
划分网格 e. 对于曲面模型使用Proximity and Curvature（临近以及曲率）网格控制会
k导热系数（W/(m·℃)），q二次导数为热流密度（W/m^2）
1
热分析简介
基本的传热方式：热传导、热对流、热辐射、相变 2. 热对流（Convection） 对流是指温度不同的各个部分流体之间发生相对运动所引起的热量传递方 式。 热对流满足牛顿冷却方程：
q" h(Ts Tb)
q"为热流密度； h为物质的对流传热系数 ； TS是固体的表面温度； Tb为周围流体温度。
（续）
1
流程简介ቤተ መጻሕፍቲ ባይዱ
材料属性
1
流程简介
装配体与接触
•对于复杂的装配体模型，如果零件初始不接触将不会互相传热
•如果初始有接触就会发生传热
•对于不同的接触类型，将会决定接触面以及目标面之间是否会发生热量传递。 可以利用pinball调整模型可能出现的 间隙，如下表所示：
接触类型
•节点位于Pinball 内：
Mechanical。选中模型树 Geometry 下模型1 2. 在Detail of “1”中，展开Material选 项，单击Assignment后三角 3. 在下拉菜单中选择Copper Alloy
1
稳态热分析实例
划分网格 a. 首先使用程序自动划分网格，查
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例题：一根钢梁支撑着集中质量并承受一个动态载荷（如图1所示）。
钢梁长为L，支撑着一个集中质量M。
这根梁承受着一个上升时间为t1的值为F1
的动态载荷F（t）。
梁的质量可以忽略，确定产生最大位移响应时的时间t max 和响应y max。
图1 钢梁支撑集中质量的几何模型
材料特性：弹性模量为2e5MPa，质量为M＝0.0215t，质量阻尼为8；
几何尺寸为：L＝450mm，I＝800.6mm4，h＝18mm；
载荷为：F1＝20N，t1＝0.075s
GUI操作方式：
1．定义单元类型：Main Menu>Preprocessor>Element Type>Add/Edit/Delete，出现一个对话框，单击“Add”，又出现一个对话框，在对话框左面的列表栏中选择“Structural Beam”，在右面的列表栏中选择“2D elastic 3”，单击“Apply”，在对话框左面的列表栏中选择“Structural Mass”，在右边选择“3D mass 21”，单击“OK”，在单击“Options”，弹出对话框，设置K3为“2-D W/O rot iner”，单击“OK”，再单击“Close”。
2．设置实常数：Main Menu>Preprocessor>Real Constants> Add/Edit/Delete，出现对话框，单击“Add”，又弹出对话框，选择“Type1 BEAM3”，单击“OK”，
又弹出对话框，输入AREA为1，IZZ＝800.6，HEIGHT＝18，单击“OK”，在单击“Add”，选择Type 2 MASS21，单击“OK”，设置MASS为0.0215，单击“OK”，再单击“Close”。
3．定义材料属性：Main Menu>Preprocessor>Material Props>Material Modls，出现对话框，在“Material Models Available”下面的对话框中，双击打开“Structural>Linear>Elastic>Isotropic”，又出现一个对话框，输入弹性模量EX＝2e5，泊松比PRXY＝0，单击“OK”，单击“Materal>Exit”。
4．建立模型：
1）创建节点：依次单击Main Menu>Preprocessor>Modeling>Create>Nodes>In Active CS，在弹出对话框中，依次输入节点的编号1，节点坐标x＝0，y ＝0，然后单击“Apply”，输入节点编号2，节点坐标x＝450/2，y＝0，然后单击“Apply”，输入节点编号3，节点坐标x＝450，y＝0。
单击“OK”。
2）创建单元：依次单击Main Menu>Preprocessor>Modeling>Create>Elements >Auto Numbered>Thru Nodes，弹出拾取框，拾取节点1和2，2和3，单击“OK”。
3）指定单元实常数：Main Menu>Preprocessor>Modeling>Create>Elements> Elem Attributes，弹出对话框，设置TYPE为2，REAL为2，单击“OK”。
4）创建单元：依次单击Main Menu>Preprocessor>Modeling>Create>Elements >Auto Numbered>Thru Nodes，弹出拾取框，拾取节点2，单击“OK”。
5．定义分析类型：Main Menu>Solution>Analysis Type>New Analysis，弹出对话框，选择Trasiernt，单击“OK”，又弹出对话框，选择Reduced，单击“OK”。
6．设置分析选项：Main Menu>Solution>Analysis Type>Analysis Options，弹出对话框，单击“OK”。
7．定义主自由度：Main Menu> Solution> Master DOFs> User Selected> Define，弹出拾取框，拾取节点2，单击“OK”，弹出对话框，选择Lab1为UY。
8．指定载荷选项：Main Menu>Solution>Load Step Opts >Time/Frequenc>
Time-Time Step ，弹出对话框，输入DEL TIM时间步大小为0.004，单击“OK”。
9．定义阻尼：Main Menu>Solution>Load Step Opts >Time/Frequenc>Damping，弹出对话框，输入ALPHAD为8，单击“OK”。
10．施加第一个载荷步：
1）施加约束位移：依次单击Main Menu>Solution>Define lodes>Apply>Structural > Displacement>On Node，出现拾取框，拾取节点3，单击“OK”，又弹出一对话框，选择ALL DOF，单击“Apply”，弹出拾取框，拾取节点1，单击“OK”，弹出对话框，选择UY，单击“OK”。
2）施加集中力：Main Menu>Solution>Define lodes>Apply>Structural>
Force/Moment >On Nodes，弹出拾取框拾取节点2，单击“Apply”，弹出对话框，选择Lab为FY，输入V ALUE为0，单击“OK”。
3）结果输出控制：Main Menu>Solution>Load Step Opts >Output Ctrls>Solu Printout弹出对话框，选择Every Substep，单击“OK”。
4）载荷步输出：Main Menu>Solution>Load Step Opts>Write LS File，弹出对话框，输入LSNUM为1，单击“OK”。
11．施加第二个载荷步：
1）Main Menu>Solution>Load Step Opts >Time/Frequenc>Time-Time Step ，弹出对话框，输入TIME载荷步结束时间为0.075，单击“OK”。
2）施加集中力：Main Menu>Solution>Define lodes>Apply>Structural>
Force/Moment >On Nodes，弹出拾取框拾取节点2，单击“Apply”，弹出对话框，
选择Lab为FY，输入V ALUE为20，单击“OK”。
3）载荷步输出：Main Menu>Solution>Load Step Opts>Write LS File，弹出对话框，输入LSNUM为2，单击“OK”。
12．施加第三个载荷步：
1）Main Menu>Solution>Load Step Opts >Time/Frequenc>Time-Time Step ，弹出对话框，输入TIME载荷步结束时间为1，单击“OK”。
2）载荷步输出：Main Menu>Solution>Load Step Opts>Write LS File，弹出对话框，输入LSNUM为3，单击“OK”。
13．进行求解：依次单击Main Menu>Solution>Solve>From LS Files，弹出对话框，输入LSMIN为1，LSMAX为3，然后单击对话框上的“OK”，求解运算开始运行，直到屏幕上出现一个“Solution is done”的信息窗口，这时表示计算结果结束，单击“Close”关闭提示框。
14．利用POST26观察缩减法结果
1）Main Menu >TimeHist Posproc>Defein V ariables，弹出对话框，单击“Add”，弹出对话框，单击“OK”，弹出拾取框，拾取节点2，单击“OK”，弹出对话框，输入Name为UY_2，选择Item comp Data item为DOF Solution和Translation UY，单击“OK”。
2）画曲线：Main Menu >TimeHist Posproc>Graph V ariables，弹出对话框，输入NV AR1为2，单击“OK”。
节点2位移－时间曲线见图2所示。
图2节点2位移－时间曲线。
