注册电气工程师专业考试(供配电专业)真题2014年

注册电气工程师专业考试(供配电专业)真题2014年
单项选择题
(每题的备选项中只有一个最符合题意)
1. 图示电路的谐振角频率为(rad/s)______。

A．
B．
C．
D．
答案：A
[解答] 由题可知，由于受控电流源与电容并联且电流为电容电流的8倍，故其等效电路如下图所示，并联后等效电容容抗为原先的1/9，则容值为原先的9倍，即C'=9C，故电路谐振角频率为。

2. 在图示电路中，当负载电阻R为何值时，能够获得最大功率?______
A.10Ω
B.2Ω
C.3Ω
D.6Ω
答案：B
[解答] 将电路中除电阻R外的部分看作有源二端网络。

由最大功率传输定理知当R等于二端网络等效内阻RS时获得最大功率。

将电流源开路，电压源短路，可得二端网络等效内阻电路如下图所示，易知RS=6//3=2Ω，即当电阻R为2Ω时从电源获得最大功率。

合集下载

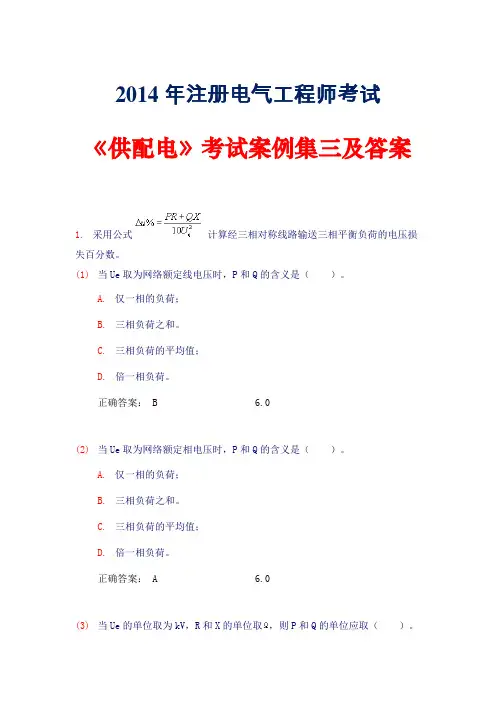

2014年注册电气工程师考试《供配电》考试案例集三及答案

2014年注册电气工程师考试《供配电》考试案例集三及答案1.采用公式计算经三相对称线路输送三相平衡负荷的电压损失百分数。

(1)当Ue取为网络额定线电压时，P和Q的含义是（）。

A.仅一相的负荷；B.三相负荷之和。

C.三相负荷的平均值；D.倍一相负荷。

正确答案： B 6.0(2)当Ue取为网络额定相电压时，P和Q的含义是（）。

A.仅一相的负荷；B.三相负荷之和。

C.三相负荷的平均值；D.倍一相负荷。

正确答案： A 6.0(3)当Ue的单位取为kV，R和X的单位取，则P和Q的单位应取（）。

A.kW和kvar；B.MW和Mvar；C.W和var；D.MW和kW。

正确答案： A 6.0(4)当Ue的单位取kV，R和X的单位取，P和Q的单位取kW和kvar，则Du 的单位应是（）。

A.kVB.ＶvC.%D.‰正确答案： C 6.0(5)有一条三相对称布置的架空线，线路阻抗R = 1，X = 1，额定电压10000V （相电压5774V），输送三相平衡负荷，每相有功负荷333.4kW，每相无功负荷333.34kvar（三相共计有功负荷1000kW，无功负荷1000kvar），线路电压损失百分数应约为（）。

A.0.02%B.0.2%C.2%D.20%正确答案： C 6.02.110/10kV中性点直接接地系统中，选择变电站变压器中性点的阀型避雷器的参数。

(1)灭弧电压大于（）。

A.70.5kVB.78kVC.83kVD.85kV正确答案： A 9.0(2)工频放电电压下限大于（）。

A.100kVB.140kVC.160kVD.180kV正确答案： B 9.0(3)工频放电电压上限（变压器内绝缘一分钟工频试验电压150kV）小于（）。

A.162kVB.173kVC.178kVD.182kV正确答案： B 9.0(4)5kA时的残压（变压器内绝缘冲击试验电压250kV）小于（）。

A.180kVB.195kVC.210kVD.227kV正确答案： D 9.03.低压电器选择。

2013-2014年注册电气工程师(供配电)《专业知识考试》真题及详解【圣才出品】

2014年注册电气工程师（供配电）《专业知识考试（上）》真题及详解一、单项选择题（共40题，每题1分。

每题的备选项中只有一个最符合题意）1．在低压配电系统中，当采用隔离变压器作间接接触防护措施时，其隔离变压器的电气隔离回路的电压不应超过以下所列的哪项数值？（）A．500VB．220VC．110VD．50V【答案】A【解析】根据《低压电气装置第4-41部分：安全防护·电击防护》（GB16895.21—2011）第413.3.2条规定，被分隔回路的电源应至少是一个简单分隔的电源，被分隔回路的电压不得超过500V。

2．易燃物质可能出现的最高浓度不超过爆炸下限的哪项数值，可划为非爆炸危险区域？（）A．5％B．10％C．20％D．30％【答案】B【解析】根据《爆炸危险环境电力装置设计规范》（GB50058—2014）第3.2.2条规定，符合下列条件之一时，可划为非爆炸危险区域：①没有释放源并不可能有易燃物质侵入的区域；②易燃物质可能出现的最高浓度不超过爆炸下限值的10％；③在生产过程中使用明火的设备附近，或炽热部件的表面温度不超过区域易燃物质引燃温度的设备附近；④在生产装置区外，露天或开敞设置的输送易燃物质的架空管道地带，但其阀门处按具体情况定。

3．在低压配电系统中SELV特低电压回路内的外露可导电部分应符合下列哪一项？（）A．不接地B．接地C．经低阻抗接地D．经高阻抗接地【答案】A【解析】根据《低压电气装置第4-41部分：安全防护电击防护》（GB16895.21—2011）第414.4.4条规定，SELV回路内的外露可导电部分不得与地、保护导体以及其他回路的外露可导电部分作电气连接。

【说明】如果SELV回路内的外露可导电部分易于被有意或无意地与其他回路的外露可导电部分接触，则电击防范不再仅依靠SELV来实现，还要依靠其他回路外露可导电部分的电击防护措施来实现。

或根据《低压配电设计规范》（GB50054—2011）第5.3.7条规定，SELV系统的回路带电部分严禁与地、其他回路的带电部分或保护导体相连接。

2014年注册电气工程师(供配电)《专业知识考试(下)》真题及详解

2014年注册电气工程师（供配电）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分。

每题的备选项中只有1个最符合题意）1．在低压配电系统的交流SELV系统中，在正常干燥环境内标称电压不超过下列哪一项电压值时，不必设置基本防护（直接接触防护）？（）A．50VB．25VC．15VD．6V答案：B解析：根据《低压电气装置第4-41部分：安全防护·电击防护》（GB 16895.21—2011）第414.4.5条规定，如果SELV和PELV回路的标称电压超过交流方均根值25V或无纹波直流60V，直接接触防护应由以下方法实现：设置防护等级至少为IPXXB或IP2X的遮栏或外护物，或采用能承受交流方均根值为500V、时间为1min的电压耐受试验的绝缘。

如果标称电压不超过交流方均根值25V或无纹波直流60V，一般不需要直接接触防护。

说明：“无纹波”一词按惯例定义为纹波含量不超过正弦波电压方均根值的10%；标称电压120V的无纹波直流系统的最大峰值电压不超过140V，标称电压60V的无纹波直流系统的最大峰值电压不超过70V。

2．对于易燃物质重于空气，通风良好且第二级释放源的主要生产装置区，以释放源为中心，半径为15m，地坪上的高度为7.5m及半径为7.5m、顶部与释放源的距离为7.5m的范围内，宜划分为爆炸危险区域的下列哪个区？（）A．0区B．1区C．2区D．附加2区答案：C解析：根据《爆炸和火灾危险环境电力装置设计规范》（GB 50058—1992）第2.3.3条规定，对于易燃物质重于空气、通风良好且为第二级释放源的主要生产装置区，其爆炸危险区域的范围划分，宜符合下列规定：在爆炸危险区域内，地坪下的坑、沟划为1区；以释放源为中心，半径为15m，地坪上的高度为7.5m 及半径为7.5m，顶部与释放源的距离为7.5m的范围内，划为2区；以释放源为中心，总半径为30m，地坪上的高度为0.6m，且在2区以外的范围内划为附加2区。

注册电气工程师：供配电专业案例2014年考试真题与答案解析[A卷]

供配电专业案例[上午卷]·2014年考试真题与答案解析注册电气工程师————————————————————————————————————————案例题是4选1的方式，各小题前后之间没有联系，共25道小题，每题分值为2分。

上午卷50分，下午卷50分，试卷满分100分。

案例题一定要有分析(步骤和过程)、计算(要列出相应的公式)、依据(主要是规程、规范、手册)。

如果是论述题要列出论点。

1、根据下面内容，回答1-5题：某电力用户设有110／10kV变电站一座和若干10kV车间变电所，用户所处海拔高度1500m，其供电系统图和已知条件如下图。

（1)110kV线路电源侧短路容量为2000MV·A。

（2)110kV线路电源电抗值为0．4Ω／km。

（3)110／10kV变电站10kV母线短路容量为200MV·A。

（4)110／10kV变电站主变容量20MV·A，短路电抗8％，短路损耗90kW，主变压器二侧额定电压分别为110kV、10．5kV。

（5)110／10kV变电站主变压器采用有载调压。

（6)车间A设有大容量谐波源,其7次谐波电流折算到10kV侧为33A。

请回答下列问题。

负荷时，主变压器负载率为84％，功率因数0．92．请问J10／10．5kV变压器电压损失为下列哪个数值？（　）A．2．97％B．3．03％C．5．64％D．6．32％2、计算车问A的7次谐波电流在110／10kV变电站10kV母线造成的7次谐波电压含有率为下列哪个数值？（　）A．2．1B．2．0C．2．5％D．3．0％3、车间C电源线路为截面185mm2架空线路，在高峰期间负荷为2000kW，功率因数0．7左右(滞后)，车间C高压母线电压偏差变化范围-2％～-7％，为改善车间C用电设备供电质量和节省电耗，请说明下列的技术措施中哪一项是有效的？（　）A．向车间C供电的电源线路改用大截面导线B．提高车间C的功率因数到0．95C．减少车间C电源线路的谐波电流D．加大110／10kV母线短路容量4、计算该110／10kV变电站的110kV供电线路长度大约为下列哪个数值？（　）A．149kmB．33kmC．17kmD．0．13km5、B车间10kV室外配电装置裸带电部分与用工具才能打开的栅栏之问的小电气安全净距为下列哪个数值？（　）A．875mmB．950mmC．952mmD．960mm6、根据下面内容，回答6-10题：某车间工段用电设备的额定参数及使用情况见下表：采用需要系数法计算本工段起重机用电设备组的设备功率为下列哪一项数值？（　）A．9KwB．30kWC．37．80kWD．75kW7、采用需要系数法简化计算本工段电加热器用电设备组的等效三相负荷应为下列哪一项数值？（　）A．20kWB．28．28kWC．34．60kWD．60kW8、假设经需要系数法计算得出起重机没备功率为33kW，电加热器等效三相负荷为40kW，考虑有功功率同时系数0．85、无功功率同时系数0．90后，本工段总用电设备组计算负荷的视在功率为下列哪一项数值？（　）A．127．6kWB．110．78kWC．95．47kWD．93．96kW9、假设本工段计算负荷为105kV·A，供电电压220／380V，本工段计算电流为下列哪一项数值？（　）A．142．76AB．145．06AC．159．72AD．193．92A10、接至本工段电源进线点前的电缆线路为埋地敷设的电缆，根据本工段计算电流采用“gG”型，熔体额定电流为200A的熔断器作为该电缆线路保护电器，并已知该电器在约定时间内可靠动作电流为1．6倍的熔体额定电流，按照0．6／1kV铜芯交联聚乙烯绝缘电力电缆(见下表)截面应为下列哪一项数值？(考虑电缆敷设处土壤温度，热阻系数、并列系数等总校正系数为0．8)（　）A．3×70+1×35B．3×95+1×50C．3×150+1×70D．3×185+1×9511、根据下面内容，回答11-15题：某用户根据负荷发展需要，拟在厂区内新建一座变电站，用于厂区内10kV负荷供电，该变电所电源取自地区110kV电网(无限大电源容量)，采用2回110kV架空专用线路供电，变电站基本情况如下：（1)主变采用两台三相自冷型油浸有载调压变压器，户外布置。

2014年注册电气工程师(供配电)专业知识下午真题及答案解析

2014年注册电气工程师（供配电）专业知识下午真题及答案解析 单项选择题(每题的备选答案中，只有1个最符合题意)第22题在TN-C三相交流：380V/220V平衡系统中，负载电流为39A，采用BV导线穿钢管敷设，若每相三次谐波电流为50%时，中性线导体截面选择最低不应小于下列哪项数值?(不考虑电压器、环境和线路敷设方式等影响，导线允许持续载流量按下表选取。

2014年注册电气工程师《供配电专业》重点难点练习试题

注册电气工程师《供配电专业》重点难点练习试题一、多项选择题（每题10分）第1题 (电抗器额定电流为（）。

A. 800A；B. 900A;C. 1000A；D. 1500A。

正确答案：C,第2题 (电抗器电抗百分值为（）.A. 2%；B. 3%；C. 4%；D. 5%。

正确答案：B,第3题 (电抗器电压损失为（）。

A. 1.35%；B. 1.40%,C. 1.44%D. 1.48%. 正确答案：C,第4题 (短路时母线剩余电压为（）。

A. 50%；B. 55%；C. 65%；D. 75%.正确答案：D,第5题 (正确答案：A,第1题 (正确答案：D,第2题 (校验电流互感器动稳定倍数（电流互感器允许动稳定倍数150〉为（）. A. 100； B. 120；C. 150；D. 180。

正确答案：B,第3题 (校验电流互感器（瓷绝缘）的外部受力（相向距离a为35cm,计箅长度L为80cm)为（）。

A. 950N；B. 1000N;C. 1050N;D. 1100N。

正确答案：C,第4题 (正确答案：B,第5题 (正确答案：C,第1题 (请根据有关规程和设计手册对35kV配电装置悬式绝缘子和穿墙套管进行选择和校验。

正确答案：C,第2题 (请根据有关规程和设计手册对35kV配电装置悬式绝缘子和穿墙套管进行选择和校验。

正确答案：C,第3题 (请根据有关规程和设计手册对35kV配电装置悬式绝缘子和穿墙套管进行选择和校验。

正确答案：D,第4题 (请根据有关规程和设计手册对35kV配电装置悬式绝缘子和穿墙套管进行选择和校验。

正确答案：B,第5题 (请根据有关规程和设计手册对35kV配电装置悬式绝缘子和穿墙套管进行选择和校验。

正确答案：C,第1题 (正确答案：A,第2题 (不定项选择题)(每题 10.00 分) 题目分类:7 110kV及以下电气设备选择 > 7.1 1000V及其以上电气设备选择 >正确答案：B,第3题 (不定项选择题)(每题 10.00 分) 题目分类:7 110kV及以下电气设备选择 > 7.1 1000V及其以上电气设备选择 >正确答案：B,。

2014年注册电气工程师考试《供配电》考试案例集二及答案

2014年注册电气工程师考试《供配电》考试案例集二及答案1.电缆的防火与阻火，请选择。

(1)电缆的防火与阻止延燃措施考虑的原则有（）。

A.对电缆可能着火蔓延导致严重事故回路；B.易受外部影响波及火灾的电缆密集场所；C.根据工程规模及经济合理性；D.根据电缆敷设方式。

正确答案： A B 10.0(2)电缆的防火、阻止延燃的措施有（）。

A.选用具有难燃性的电缆；B.实施防火构造；C.实施耐火防护或选用具有耐火性的电缆；D.增设火灾自动报警与专用消防装置。

正确答案： A B C D 10.0(3)选择阻火分隔的方式有（）。

A.电缆构筑物中电缆引至电气装置的开孔部位；B.电缆贯穿隔墙、楼板的孔洞处；C.隧道中或重要回路的电缆沟中公用主沟道的分支处宜设阻火墙（防火墙）；D.竖井中宜每隔10m设置阻火隔层。

正确答案： A B C 10.0(4)非难燃型电缆用于明敷情况，增强防火安全的措施有（）。

A.重要电缆回路可在适当部位设置阻火段；B.电缆上施加防火涂料、包带、采用难燃、耐火槽盒；C.采用阻火包、阻火分隔；D.在接头两侧电缆各5m区段和该范围并列邻近的其他电缆上用防火包带阻止延燃。

正确答案： A B C 10.0(5)明敷电缆采用难燃性电缆的环境条件有（）。

A.易燃易爆环境宜采用；B.人流密集环境宜采用（低烟低毒的）；C.高档高层住宅应采用；D.重要工业与公共设施需增强防火安全性可采用。

正确答案： A B D 10.02.屋外配电装置软导体选择，下列条件正确的请选出。

(1)软导体选择一般条件是（）。

A.环境条件；B.回路负荷电流；C.电晕；D.电线干扰。

正确答案： A B C D 10.0(2)软导体截面选择和校验为（）。

A.按回路持续工作电流选择；B.按经济电流密度选择；C.按短路的稳定校验；D.按短路热稳定校验。

正确答案： A B D 10.0(3)出线双回路线回路持续工作电流为（）。

A.（1.0～1.2）；B.（1.2～2）；C.（2～2.5）；D.（2.5～3）。

2014年注册电气工程师《供配电专业》强化训练试题

注册电气工程师《供配电专业》强化训练试题一、多项选择题（每题2分）第1题断路器的控制回路应满足的要求有（）。

A.应能指示合闸和跳闸的位置；B.能监视电源及跳、合闸回路的完整性；C有防止断路器“跳跃”的电气闭锁装置；D.合闸或跳闸完成后应由另外的装置使命令脉冲解除。

正确答案：A,B,C,第2题在主控制室内控制的断路器当采用音响监视控制回路时，一般为单灯接线，应满足的要求有（）.A.断路器的控制回路用中间继电器监视；B.断路器的位置由控制开关的手柄位置来表示；C.控制开关手柄内应有信号灯；D.信号灯在断路器与控制开关位置对应时燃亮。

正确答案：A,B,C,第3题下列电力装置回路，应测量无功功率的有（）。

A.髙压侧35kV及以上，低压侧1200V及以上的主变压器，其中双绕组主变压器只测量一侧，三绕组主变压器测量两侧；B. 1200V及以上的并联电力电容器组；C. 35kV以上的线路；D. 35kV以上的永久性内桥断路器回路。

正确答案：A,B,C,第4题下列电力装置回路，应采用三只电流表分别测量三相电流的有（）。

A.三相负荷不平衡率大于15%的1200V以下供电线路；B.三相负荷不平衡率大于10%的1200V及以上供电线路；C. 1lOkV所有线路；D.并联电力电容器组的总回路。

正确答案：A,B,D,第5题电流互感器的应用，应遵守的规则是( )。

A.测量仪表与保护装置共用一组电流互感器时，宜分别接于不同的二次绕组；B.若受条件限制测量仪表与保护装置需共用一个二次绕组时，应该将保护接在仪表之后；C.电流互感器的二次回路一般不进行切换；D.应有一个接地点，宜在配电装置处接地。

正确答案：A,C,D,第6题变配电所的中央信号装置由下列信号（）组成。

A.事故信号；B.瞬时预告信号；C.延时预告信号；D.带短延时的瞬时预告信号。

正确答案：A,D,第7题6?35kV线路应安装的保护有（）。

A.无时限或带时限的电流速断保护；B.过电流保护； C根据需要装设单相接地保护； D.低电压保护。

2014年注册电气工程师(供配电专业)节能考试试题

注册电气工程师(供配电专业)节能考试试题一、单选题（本大题26小题．每题1.0分，共26.0分。

请从以下每一道考题下面备选答案中选择一个最佳答案，并在答题卡上将相应题号的相应字母所属的方框涂黑。

）第1题生产、销售用能产品和使用用能设备的单位和个人，必须在国务院管理节能工作的部门会同国务院有关部门规定的期限内，停止生产、销售国家明令淘汰的用能产品，停止使用国家明令淘汰的用能设备，并不得将淘汰的设备转让给他人使用。

违反本规定，生产、销售国家明令淘汰的用能产品的，由县级以上人民政府管理产品质量监督工作的部门责令停止生产、销售国家明令淘汰的用能产品，没收违法生产、销售的国家明令淘汰的用能产品和违法所得，并处违法所得( )的罚款；可以由县级以上人民政府工商行政管理部门吊销营业执照。

A 一倍以上五倍以下B 二倍以上五倍以下C 一倍以上六倍以下D 三倍以上八倍以下【正确答案】：A【本题分数】：1.0分第2题单位职工和其他城乡居民使用企业生产的电、煤气、天然气、煤等能源应当按照国家规定计量和交费，( )无偿使用或者实行包费制。

A 可以B 不应C 不可D 不得【正确答案】：D【本题分数】：1.0分第3题高光强气体放电灯( )采用电子触发器。

A 宜B 不应C 应D 不宜【正确答案】：A【本题分数】：1.0分第4题标称电压6kV架空线路，当线芯截面最大240mm2，电压损失≤5%，导线的实际工作温度55℃，导线间的几何均距3m，功率因数为0.85，送电容量0.1～1.2MW 盯，送电距离在( )范围内。

A 30～6kmB 50～20kmC 100～25kmD 15～4km【正确答案】：D【本题分数】：1.0分第5题为减少电压偏差，供配电系统的设计应( )。

A 减少系统阻抗B 调整变压器的变压比和电压分接头C 补偿无功功率D 尽量使三相负荷平衡【正确答案】：D【本题分数】：1.0分第6题( )以上人民政府管理节能工作的部门，应当会同同级有关部门，对生产过程中牦能较高的产品制定单位产品能耗限额。

2014年注册电气工程师(供配电)执业资格考试专业考试历年真题详解

①求用电设备组在最大负荷班内的平均负荷，参考《工业与民用配电设计手册(第三版)》第 7 页说明。需要注意的是，用电设备组在最大负荷班内的利用系数需查表 1-7，若题干中已给出，则直接采用题干数据，如本题 K l 0.2 ②求平均利用系数 K lav ，参照式(1-14) ③求用电设备有点台数 n yx ④求计算负荷，参照手册《工业与民用配电设计手册(第三版)》第 9 页说明，最大系数本题为 Km 是计算过程中必备系数，根据步骤②和步骤③计算出的 K lav 及 n yx 查表 1-8 得到。简化计算，直接给出 Km=2.42。 4、车间装有机床电动机功率为 850kW，通风机功率为 720kW，自动弧焊变压器等效三相功率为 700kW，负载持续率为 100%，起重机组的设备功率为 300kW(负载持续率已折算 100%)。请用利用系数法确定该车间负载的视在功率为下列哪项数值？(设车间计算负荷的最大系数 Km 为 1.16) (A) 890.9kW (B)1290.5kW (C)1406.8kVA (D)2981.2kVA 解题过程：依据《工业与民用配电设计手册(第三版)》，由式(1-12)、式(1-13)得 ①机床电动机：
③自动弧焊变压器： Pav 3 K l Pe3 0.3 700 210(kW)
Qav 3 Pav 3 tan 210 1.73 363.3(Байду номын сангаас var)
④起重机组：
Pav 4 K l Pe 4 0.2 300 60(kW)
Qav 4 Pav 4 tan 60 1.73 103.8(k var)
Q c α av Pc (tg 1 tg 2 ) 其中：①年平均有功负荷系数 α av 按最不利条件，取 1
