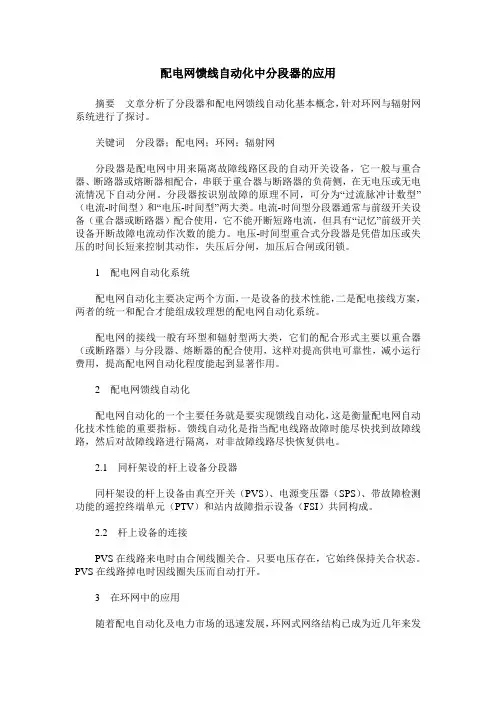

配电网馈线自动化中分段器的应用

配电网馈线自动化中分段器的应用摘要文章分析了分段器和配电网馈线自动化基本概念,针对环网与辐射网系统进行了探讨。
关键词分段器;配电网;环网;辐射网分段器是配电网中用来隔离故障线路区段的自动开关设备,它一般与重合器、断路器或熔断器相配合,串联于重合器与断路器的负荷侧,在无电压或无电流情况下自动分闸。
分段器按识别故障的原理不同,可分为“过流脉冲计数型”(电流-时间型)和“电压-时间型”两大类。
电流-时间型分段器通常与前级开关设备(重合器或断路器)配合使用,它不能开断短路电流,但具有“记忆”前级开关设备开断故障电流动作次数的能力。
电压-时间型重合式分段器是凭借加压或失压的时间长短来控制其动作,失压后分闸,加压后合闸或闭锁。
1 配电网自动化系统配电网自动化主要决定两个方面,一是设备的技术性能,二是配电接线方案,两者的统一和配合才能组成较理想的配电网自动化系统。
配电网的接线一般有环型和辐射型两大类,它们的配合形式主要以重合器(或断路器)与分段器、熔断器的配合使用,这样对提高供电可靠性,减小运行费用,提高配电网自动化程度能起到显著作用。
2 配电网馈线自动化配电网自动化的一个主要任务就是要实现馈线自动化,这是衡量配电网自动化技术性能的重要指标。
馈线自动化是指当配电线路故障时能尽快找到故障线路,然后对故障线路进行隔离,对非故障线路尽快恢复供电。
2.1 同杆架设的杆上设备分段器同杆架设的杆上设备由真空开关(PVS)、电源变压器(SPS)、带故障检测功能的遥控终端单元(PTV)和站内故障指示设备(FSI)共同构成。
2.2 杆上设备的连接PVS在线路来电时由合闸线圈关合。
只要电压存在,它始终保持关合状态。
PVS在线路掉电时因线圈失压而自动打开。
3 在环网中的应用随着配电自动化及电力市场的迅速发展,环网式网络结构已成为近几年来发展的主要趋势。
以图1为例,正常运行时联络重合器不接通,两个变电所的主干线建立起相互备用的联络关系。
分段器

五.分段器与重合器(或断路器)的 配合使用
• 1.若故Байду номын сангаасE 1发生在L5段,重
合器、分段器F 1、F3、F4通 过故障电流,重合器自动分闸, 线路失压,F4达到整定1次计 数次数自动分闸跌落,隔离故 障L5段,重合器自动重合后恢 复线路L1、L2、L3、L4、L6、 L7段供电。
五.分段器与重合器(或断路器)的 配合使用
分段器
• • • • • 分段器的作用 分段器的分类及结构 分段器的动作原理 分段器与重合器(或断路器 或断路器)的配合使用 分段器与重合器 或断路器 的配合使用 分段器的安装及使用
一.分段器的作用
• 分段器是配电系统中用来隔离故障线路区 段的自动保护装置, 段的自动保护装置 , 通常与自动重合器或 断路器配合使用。 断路器配合使用。 • 分段器不能开断故障电流。 分段器不能开断故障电流。
• 2.若故障E2发生在L6段,重合器、
分段器F 1、F5通过故障电流,重 合器自动分闸,如果为瞬时故障, 重合器自动重合成功恢复供电。F 1、F5没有达到整定计数次数应处 于合闸状态。如果为永久性故障, 重合器自动重合不成功,再次分 闸,线路失压,F5达到整定2次计 数次数自动分闸跌落,隔离故障 L6段,F 1没有达整定的计数次数 处于合闸状态。重合器重合后恢 复线路L 1、L2、L3、L4、L5段供 电。
三.跌落式分段器的基本结构
• 1.下支承架 2.下动触 下支承架; 下动触 下支承架 下静触头; 头; 3.下静触头 4.缓 下静触头 缓 冲片; 接线端子 接线端子; 冲片 5.接线端子 6. 绝缘子; 7.安装板 8. 绝缘子 安装板; 安装板 上静触头; 上动触头 上动触头; 上静触头 9.上动触头 1 0.防雨伞 1 1.上动 防雨伞; 防雨伞 上动 触头操作环;1 控制 触头操作环 2.控制 电流互感器;1 器; 1 3.电流互感器 电流互感器 4.跌落导电杆组件 5. 跌落导电杆组件;1 跌落导电杆组件 杠板;1 分离掣子 分离掣子; 杠板 6.分离掣子 1 7.永磁机构 1 8.下动 永磁机构; 永磁机构 下动 触头操作环
吸顶灯分段器原理

吸顶灯分段器原理
吸顶灯分段器原理
吸顶灯分段器是一种特殊的开关,它由一个电动机控制,使吸顶灯能够在指定的灯泡之间切换电流。
由于吸顶灯分段器可以从同一个灯泡中让电流流向不同的灯泡,因此,它可以用来替代常规的灯具。
吸顶灯分段器的工作原理如下:首先,一个细小的电动机会被激活,使吸顶灯分段器能够控制电流的流动。
当电动机激活时,一个开关会从开关的位置移动到另一个位置,使电流从一个灯泡流向另一个灯泡,从而可以在不同的灯泡之间切换电流。
吸顶灯分段器还可以拖动一个拨片,使电流从一个灯泡流向另一个灯泡,从而达到控制电流的目的。
吸顶灯分段器可以有效地控制灯具的亮度,因为它可以使灯流程从一个灯泡流动到另一个灯泡,这样灯的亮度就会有所不同。
另外,吸顶灯分段器还可以保护灯具,因为如果有一个灯泡受损或坏了,它可以转换电流到其他灯泡。
因此,吸顶灯分段器是一种灵活的开关,可以实现多种功能,并且可以有效地控制灯具的亮度。
- 1 -。
第十三节 重合器和分段器

1.7 分段器
分段器的作用 分段器的分类及结构 分段器的动作原理 分段器与重合器(或断路器)的配合使用 分段器的安装及使用
一.分段器的作用
分段器是配电系统中用来隔离故障线路区段的 自动保护装置,通常与自动重合器或断路器配 合使用。 分段器不能开断故障电流。
一.分段器的作用
当分段线路发生故障时,分段器的后备保 护重合器或断路器动作,分段器的计数功 能开始累计断路器或重合器的跳闸次数。 当分段器达到预定的记录次数后,在后备 装置跳开的瞬间自动跳闸分断故障线路段。 断路器或重合器再次重合,恢复其它线路 供电。
2.若故障E2发生在L6段,重合 器、分段器F 1、F5通过故障电流, 重合器自动分闸,如果为瞬时故 障,重合器自动重合成功恢复供 电。F 1、F5没有达到整定计数次 数应处于合闸状态。如果为永久 性故障,重合器自动重合不成功, 再次分闸,线路失压,F5达到整 定2次计数次数自动分闸跌落,隔 离故障L6段,F 1没有达整定的计 数次数处于合闸状态。重合器重 合后恢复线路L 1、L2、L3、L4、 L5段供电。
七.分段器的使用
(4)分段器的合闸:分 段器自动分闸后,首 先应检查分段器负荷 侧线路有无故障,故 障排除后,必须先行 储能,用绝缘操作杆 插入上动触头尾环内 上推即可合闸。
七.分段器的使用
(3)分段器储能: a.杆上操作:用绝缘操作杆置入下垂的跌落导电杆导 电机构组件上的杠板凸台上,轻轻向后上方推动,直至 机构靠在缓冲片上,向后上方推动即可储能。而后再将 跌落导电机构向后上方推使掣子与锁块锁定。 b.杆下操作:用绝缘操作杆取下跌落导电杆机构组件 用手力储能并锁定掣子与锁块,然后再行将跌落导电杆 装入下支承架缺口内进行合闸。

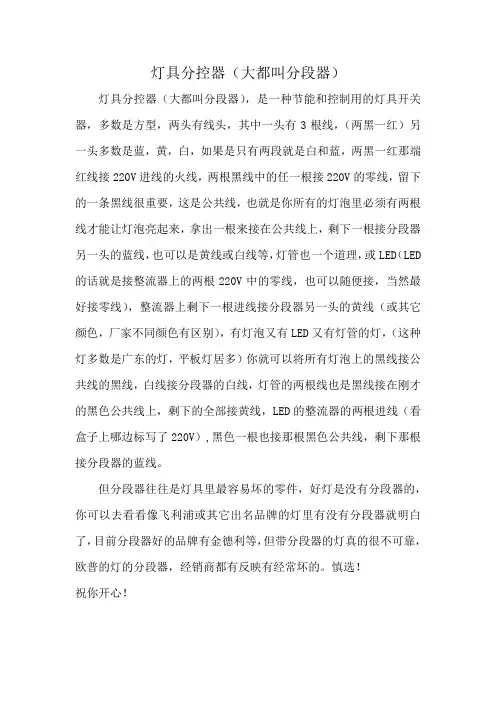

灯具分控器(大都叫分段器)

灯具分控器(大都叫分段器)
灯具分控器(大都叫分段器),是一种节能和控制用的灯具开关器,多数是方型,两头有线头,其中一头有3根线,(两黑一红)另一头多数是蓝,黄,白,如果是只有两段就是白和蓝,两黑一红那端红线接220V进线的火线,两根黑线中的任一根接220V的零线,留下的一条黑线很重要,这是公共线,也就是你所有的灯泡里必须有两根线才能让灯泡亮起来,拿出一根来接在公共线上,剩下一根接分段器另一头的蓝线,也可以是黄线或白线等,灯管也一个道理,或LED(LED 的话就是接整流器上的两根220V中的零线,也可以随便接,当然最好接零线),整流器上剩下一根进线接分段器另一头的黄线(或其它颜色,厂家不同颜色有区别),有灯泡又有LED又有灯管的灯,(这种灯多数是广东的灯,平板灯居多)你就可以将所有灯泡上的黑线接公共线的黑线,白线接分段器的白线,灯管的两根线也是黑线接在刚才的黑色公共线上,剩下的全部接黄线,LED的整流器的两根进线(看盒子上哪边标写了220V),黑色一根也接那根黑色公共线,剩下那根接分段器的蓝线。
但分段器往往是灯具里最容易坏的零件,好灯是没有分段器的,你可以去看看像飞利浦或其它出名品牌的灯里有没有分段器就明白了,目前分段器好的品牌有金德利等,但带分段器的灯真的很不可靠,欧普的灯的分段器,经销商都有反映有经常坏的。
慎选!
祝你开心!。
吸顶灯分段器原理

吸顶灯分段器原理
吸顶灯分段器是一种常见的照明设备,它可以将一个大型的吸顶灯分成多个小灯,以便更好地控制照明效果。
吸顶灯分段器的原理是通过电路控制,将一个大灯具分成多个小灯具,每个小灯具可以独立控制开关和亮度,从而实现不同的照明效果。
吸顶灯分段器的电路原理比较简单,主要由开关、电容、电阻、晶体管等元件组成。
当开关打开时,电容会充电,电阻会限制电流,晶体管会放大电流,从而控制小灯具的亮度。
当开关关闭时,电容会放电,电阻会断开电路,晶体管也会关闭,从而使小灯具熄灭。
吸顶灯分段器的优点是可以根据需要控制不同区域的照明效果,比如客厅中央可以设置为明亮的主灯,而边角可以设置为柔和的氛围灯。
此外,吸顶灯分段器还可以节省能源,因为不需要全部开启所有灯具,只需要开启需要的灯具即可。
吸顶灯分段器的使用方法也比较简单,只需要将分段器安装在吸顶灯上,然后将灯具连接到分段器上即可。
在使用时,只需要按照需要打开或关闭相应的开关,就可以控制不同区域的照明效果。
吸顶灯分段器是一种非常实用的照明设备,它可以根据需要控制不同区域的照明效果,节省能源,提高照明效果。
如果您需要更好的照明效果,不妨考虑使用吸顶灯分段器。
自动重合器分段器配合应用举例

重合器、分段器模式
环网网架结构
用户a
用户b
用户c
用户d
重合器A
L1
分段器A
L2
重合器B
分段器D
L8
L7
L3
分段器B
分段器E
L6
分段器C 分段器F
L4
联络 开关
L5
用户e
用户f
用户g
用户h
重合器、分段器模式
环网网架结构
用户a
用户b
用户c
用户d
重合器A
L1
分段器A
L2
重合器B
分段器D
L8
L7
L3
分段器B
重合器、分段器模式
辐射状网架与环网网架优缺点总结:
以上两种模式,故障判断、隔离、非故障供电 恢复时间较长,而且电网受到多次冲击,且不能远 方遥控。尤其是环网网架结构,影响面积大,冲击 大。连带了许多非故障区域。
基于FTU的电流型模式
特征:变电站出线开关配置不变, 分段开关可为电动负荷开关,分段开 关处配FTU,需设置配电子站或配电 主站,还须架设通信线路。
L6
分段器C 分段器F
L4
联络 开关
L5
用户e
用户f
用户g
用户h
联络开关计时45s后合闸,L4恢复供电。
重合器、分段器模式
环网网架结构
用户a
用户b
用户c
用户d
重合器A
L1
分段器A
L2
重合器B
分段器D
L8
L7
L3
分段器B
分段器E
L6
分段器C 分段器F
L4
联络 开关
L5
用户e
断路器,负荷开关,隔离开关,分段器,重合器,联络开关等的区别

1.真空断路器,负荷开关,隔离开关的区别:断路器可以切断工作电流和事故电流。
负荷开关能切断工作电流不能切断事故电流。
隔离开关什么电流都不能切断。
只能在没电流时分合闸。
2.分段器重合器负荷开关断路器联络开关等概念分段器线路自动分段器,简称分段器,是配电网提高可靠性和自动化程度的一个重要设备,广泛的应用于配电线路的分支线或区段线路上用来隔离永久故障;它不具备开断短路故障电流的能力,不能单独作为主保护开关设备,只能与电源侧前级开关设备相配合,在无电流的情况下自动分闸。
/view/621011.htm重合器交流高压自动重合器简称重合器,是一种自具控制(即本身具备故障电流检测和操作顺序控制与执行功能,无需提供附加继电保护和操作装置)及保护功能的高压开关设备;它能够自动检测通过重合器主回路的电流,故障时按反时限保护自动开断故障电流,并依照预定的延时和顺序进行多次地重合。
/view/621010.htm负荷开关负荷开关,顾名思义就是能切断负荷电流的开关,要区别于高压断路器,负荷开关没有灭弧能力,不能开断故障电流,只能开断系统正常运行情况下的负荷电流,负荷开关由此而得名./view/629827.htm断路器断路器是一种很基本的低压电器,断路器具有过载、短路和欠电压保护功能,能保护线路和电源的能力。
空气开关和断路器的用法与功能都是差不多的!只是一般空开用在负荷较小的场合,断路气一般用在负荷相对叫大一点的场合!根据所采用灭弧介质的不同,断路器包括空气断路器(俗称空气开关)、真空断路器、SF6断路器、油断路器等。
民用建筑电气设计由于电压多为220~380V,断路器灭弧介质为空气,故称空气开关或断路器都对。
但对于电力系统来说,就要具体对待识别了。
断路器主要品种有:塑壳断路器、漏电断路器、小型断路器、高分段小型断路器、高分段小型漏电断路器、小型漏电断路器、智能型万能式断路器。
/view/326674.htm联络开关,在联络柜里,顾名思义就是起联络作用的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
分段器(Sectionalizer)是一种与电源侧前级开关配合,在失压或无流的情况下自动分闸的开关设备。
当发生永久性故障时,分段器在预定次数的分合操作后闭锁于分闸状态,从而达到隔离故障线路区段的目的。
若分段器未完成预定次数的分合操作,故障被其它设备切除了,则其将保持合闸状态,并经一段延时后恢复到预先的整定状态,为下一次故障做好准备。
分段器一般不能断开短路故障电流。
分段器的关键部件是故障检测继电器(FDR)。
根据判断故障方式的不同,分段器可分为电压——时间型分段器和过流脉冲计数型分段器。
10kV配电网多为辐射性树状式供电。
这种供电方式一且在某一点出现线路故障,如何在最短的时间内完成对故障区段的定位、隔离和恢复健全线路的供电,达到国家电力公司提出的可靠性99.96%的目标,是摆在我们面前的一项迫切任务。
1 性能介绍(1)重合器:重合器是可按照预先确定的分断和重合顺序,在电路中自行开断和重合操作,并在其后自动复位或闭锁的本体控制设备。
预置了多条I-t曲线,其中有一条快速和多条慢速动作曲线。
实际动作时,重合器按快速动作曲线和整定的一条慢速动作曲线进行多次分、合操作。
典型操作为"四分三合",并根据前后配台,可整定为"一快三慢"或"二快二慢"。
(2)分段器:分段器由切除负荷的灭弧室和隔离刀闸及控制器组成。
分段器配合重合器使用,在达到整定次数或延时分闸时间后在无电流下自动分闸和复位,但不具备I-t特性。
一般安装在10kV配电网的分支点或规定的分段点,和安装在电源侧的重合器串联运行。
根据对故障判定采样的参数不同,分段器可分为"电压-时间式"和"过电流脉冲计数式"。
过电流脉冲记数式分段器的控制器也具有躲涌流措施。
(3)重合器与分段器的配合:重合器与"过电流脉冲计数式"分段器配合时,主要是分段器应选择合适的启动电流值,防止少记或误记。
所以,在配合上,重合器必须能检测到并能动作于分段器保护范围内的最小故障电流。
此外,分段器的记忆次数至少必须比后备保护闭锁前的分闸次数少一次,而记数的记忆时间(或延时分闸时间)必须大于重合器累积故障开断的时间。
重合器与"电压-时间式"分段器的配合主要是重合器的重合时间间隔和各分段器延时合、分闸的时间之间的巧妙配合。
当分段器保护范围内的线路出现过流或短路永久性故障时,其控制器可记忆后备保护开断故障电流的次数(或在后备保护开断故障电流后延时分闸),并在达到整定的记忆次数时(或达到延时分闸时间后),分段器在故障电流开断0.1s后自动分闸闭锁,隔离故障线路,使重合器成功重合于其它非故障线路。
若是瞬时性故障,重合器经几次重合成功,此时重合器的开断次数(或累积开断故障的时间)尚未达到分段器的控制器整定分闸次数(或延时分闸时间),则分段器的控制器在记忆时间后自动复位,清除以上记数。
2 主要应用用于配电网络应用于辐射性树状配电网。
根据辐射性树状配电网的结构特点,宜采用"过电流脉冲计数式"分段器配合重合器进行故障的定位、隔离和恢复非故障线路的供电。
如图1。
(1)假定永久性故障发生在A处,当故障电流大于FD1和CH1的最小启动电流时,CH1动作,FD1对CH1的动作次数进行计数,当达到FD1的整定次数时,在故障电流被CH1切除0.1s后,FD1由于控制器发出命令而自动分闸,将故障线路分离出去,CH1再次重合则成功。
若FD1记忆CH1的动作的次数未达到整定次数时,故障已消除,则FD1在预先整定的复位时间内自动复位,FD1仍处于合闸状态。
(2)假定永久性故障发生在B点,由于设定FD4的启动值小于CH2的启动电流值,而CH2的启动电流值小于CH1的启动电流值,CH2的重合时间间隔小于CH1的重合时间间隔,CH1检测到故障电流后整定的动作时间比CH2延迟一些,则CH2动作,由FD4记忆CH2的动作次数,在达到整定次数时,在故障电流被CH2切除0.1s后,FD4控制器发出分闸命令而自动分闸,将FD4以后的故障线路分离出去。
若FD4记忆CH2的动作次数未达到其整定次数时故障已消除,则FD4在预先整定的复位时间内自动复,FD4仍处于合闸状态。
一、分段器的分类按相数分为卑相、三相;按灭弧介质分为油、真空、SF6按控制方式分为液压控制、电子控制;还按动作原理分为跌落式分段器、重合分段器、组合式分段器等。
1.液压控制原理液压控制的主要优点是经济、简单、可靠、耐用及维修时不需要特殊的工具、昂贵的仪器和复杂的技术培训。
其缺点是保护特性无法做到足够精确和快速,选择范围窄,调整不够方便。
整定保护特性时,必须停电,打开箱体后才能进行.液压机构主要由一串连于主回路的圆筒线圈、棒式铁芯、分闲活塞、弹簧和两个逆止阀组成。
以分段器整定为三次计数为例,当流过分段器的线路故障电流大于线圈额定电流的1.6倍时,铁芯被吸下移,压缩弹簧。
同时,有一部分油通过铁芯的中央孔道被向上压至铁芯下移形成的空间。
当故障电流切除后,铁芯被释放,并在弹簧作用下向上返回其初始位置。
由于逆止阀的作用,进入上部空间的油无法通过铁芯的中央孔道流回下部,故这部分油便将分闸活塞推上一步。
于是,分段器以这种方式记上下级保护开断了一次故障电流。
由此可见,仅当线路故障电流被开断后,分段器才进行计数。
上级保护重合后,若故障电流仍存在,则铁芯又被吸下,并又有部分油进入铁芯上部的空间。
故障电流再次切除后,弹簧重新将铁芯向上复位,进入铁芯上部的油将分闸活塞再次推上一步,使分段器记下上级保护的第二次开断。
若线路故障持续到上级保护的第三次开断,则分闸活塞将分闸杠升至足够高度,释放分闸锁扣,将分段器的主触头分开。
若线路故障是瞬时的,并在上级保护的第三次开断之前被消除,则分段器的分闸活塞缓慢向下返回其初始位置,同时消除“计数”。
液压分段器的复位时间,大约每分钟复位一次计数。
分段器分闸后,必须手动将其合闸。
液压控制分段器的最小启动(计数)电流为其串联线圈额定电流的1.6倍,改变分段器启动电流时需要换串联线圈。
这种更换需打开分段器箱体后方可进行。
2.电子控制原理电子控制分段器省掉了串联线圈和液压计数机构,线路过电流靠分段器的套管式CT进行检测。
CT 二次侧的电流经隔离变压器和整流电路,进入计数继电器,对计数电容充电。
计数电容将其所储能量供给计数和记忆电路。
当达到整定的计数次数后,点火电路导通,由分闸储能电容放电操动分闸线圈,使分段器释能分闸。
若线路故障是瞬时性的,分段器的电子记忆将农整走的记亿时间内保持其计数,而后缓慢将计数清零。
电子控制分段器的记忆时间可以调节,并具有多种抑制功能,提高了动作的选择性,使分段器可有效地区哪些是在其保护范围内出现的故障。
如:电压抑制功能可使分段器不误动于不是其后备保护所开断的线路故障电流:冲击电流抑制功能可使分段器不误动于网络中的合闸涌流。
3.跌落式分段器动作原理跌落式分段器的外形与跌落式熔断器相似,但其“熔管”是设置在主回路中的金属载流管。
载流管内装一印刷电路板,配有逻辑、记数和控制回路。
管外套有两只CT,为逻辑控制回路提供电源和输入信号。
如线路电流上升到超过某一整定值时,逻辑回路记录这个电流的通一断脉冲信号,并保持25s。
当上级保护重合成功时,分段器不会动作。
但当上级保护第一次重合后故障电流仍存在,则逻辑回路确认是永久性故障而准备脱扣。
当上级保护二次开断故障后,点火回路在0.1s内导通,点燃启动器,释放分闸锁扣,使载流管跌落,分段器分闸;隔离故障区段。
由于启动器仅用于脱扣,所需能量不大,且载流管跌落时线路已失电,故分段器分闸时噪声很小。
这种分段器动作后,需更换启动器,然后手动重新投入。
4.组合式分段器原理这种分段器由负荷开关、电源…变压器和电子控制箱三部分组成,分离安装。
线路上每隔一定距离设置一台这种分段器。
以图1为例,第五区域发生故障时,主保护断路器跳闸,随之各分段也跳闸。
过一重合间隔后,断路器自动重合,各分段器也按整定时间(本例中DM1一10s,DM2—20s,DM3一30s,DM4一60s)依次关合,但60s后关合DM4的故障点又被接通,于是全线再度停电,由于DM4已检测到故障点位置,故当断路器第二次重合时,DM1 DM2 、DM3 依次重合,而DM4保持分闸状态,隔离故障区段。
同时,变电站内的区域显示器示出故障发生在第五区域。
二、分段器的选用要求选用分段器时必须考虑以下因素:系统电压必须使分段器的额定电压等于或大于系统最高工作电压:最大负荷电流分段器的额定电流应大于预期最大负荷电流。
最大故障电流分段器的热稳定电流必须等于或大于使用场合的最大短路电流,其动、热稳定时间必须大于上级保护的开断时间。
此外,使用分段器时最困难的问题是与电源侧和负荷侧其它保护设备的配合。
分段器的保护配合应注意以下问题:.1.启动电流分段器的启动电流应为上级保护最小分闸电流的80%。
当液压控制分段器与液压控制重合器配合使用时,分段器与重合器选用相同额定电流的串联线圈即可。
因为液压分段器的启动电流为其串联线圈额定电流的1.6倍,而液压重合器的最小分闸电流为其串联线圈额定电流的2倍。
电子控制分段器启动电流可独立于其顷定电流直接整定,但必须满足上述“80%”原则。
2.记录次数分段器的记录次数至少应比上级保护的开断次数少一次。
当数台分段器串联布置时,负荷侧分段器应依次比其电源侧分段器的计数次数少一次。
3.记忆时间分段器的记忆时间必须保证长于上级保护动作的总累积时间(TAT)。
液压控制分段器的记忆时间不可调节,由分闸活塞的复位快慢所决定。
上级保护动作的总累积时间(TAT)为上级保护操作顺序中的各次故障涌流时间与重合间隔时间之和,见图2。
TAT与油温的关系若分段器整定为三次计数分闸, TAT=R1十F 2十R2十F3;若整定为两次计数分闸,TAT=R1十F2;若整定为一次计数分闸,则无需考虑记忆时间。
液压控制分段器与后备保护配合时,必须保证下列两点:(1)累积故障涌流时间F不能超过允许TAT的70%,即三次计数时(F2十F3)/(R1,十F2十R2十F3)<0.7;两次计数时,F2/(R1十F2)<0.7。
(2)最高油温下,TAT不得超出图3 的允许配合区域。
电子控制分段器的记忆时间可以选择。
为提高保护性能,电子控制分段器常具有一些附加功能,可供用户选用。
如:1.快速复位功能2.电压抑制功能。
3.电流抑制功能。
和上级保护配合时,应充分利用这些抑制功能,以达到理想的配合。
三、分段器与上级开关设备的配合分段器的上级开关设备可以是采用重合闸保护的断路器,或是重合器。
分段器与重合器的配合原则也适用于分段器与断路器的配合。
