探测器类型及选型
2.墙式微波探测器在发射机与接收机之间的微波电磁场形成了一道看不见的警戒线，可以长达几百米、宽2到4米、高3到4米，酷似一道围墙
微波段的电磁波由于波长较短，穿透力强，玻璃、木板、砖墙等非金属材料都可穿透。所以在安装时不要面对室外，以免室外有人通过引起误报。金属物体对微波反射较强，在探测器防范区域内不要有大面积（或体积较大）物体存在，如铁柜等。否则在后阴影部分会形成探测盲区，造成防范漏洞。
安装超声波探测器的空间密封性要求高，不应有大容量的空气流动，不能有过多的门窗且需紧闭。应该避开通风设备及气体的流动。用超声波探测器保护的空间隔音性能要好，以减少外界噪声引起的误报。
超声波对
物体没有穿透性，因此使用时应避免物体的遮挡，玻璃、隔板、房门等对超声波的反射能力较差，因此不应正对安装。
开关型探测器
名称
类型
原理
பைடு நூலகம்特点
安装要点
外形图片
红外探测器
1.主动红外探测器
2被动红外探测器
2.被动式红外探测器主要由光学系统、热传感器（或称为红外传感器）及报警控制器等部分组成。其核心部件是红外探测器件，通过关学系统的配合作用可以探测到某个立体防范空间内的热辐射的变化。
1.主动探测器特点是探测可靠性非常高。但若对一个空间进行布防，则需有多个主动式探测器，价格昂贵。2.被动式报警探测器由于探测性能好、易于布防、价格便宜而被广泛应用。其缺点是相对于主动式探测误报率较高。
1.吸顶式微波探测器
2.壁挂式双鉴探测器
震动探测器
常用的震动探测器有位移式传感器（机械式）、速度传感器（电动式）、加速度传感器（压电晶体式）等
入侵报警探测器
入侵报警探测器入侵报警探测器用来探测入侵者的入侵行为。
需要防范入侵的地方可以是某些特定的部位，如门、窗、柜台、展览厅的展柜；或是条线，如边防线、警戒线、边界线；有时要求防范范围是个面，如仓库、重要建筑物的周界围网（铁丝网或围本墙）；有时又要求防范的是个空间，如档案室、资料室、武器室、珍贵物品的展厅等，它不允许入侵者进入其空间的任何地方。
因此入侵报警系统在设计时就应根据被防范场所的不同地理特征、外部环境及警戒要求选用合适的探测器以达到安全防范的目的。
入侵探测器应有防拆、防破坏等保护功能。
当入侵者企图拆开外壳或信号传输线断路、短路或接其它负载时，探测器应能发出报警信号。
入侵探测器还要有较强的抗干扰能力。
在探测范围内，任何小动物或长150mm、直径为30 mm 具有与小动物类似的红外幅射特性的圆筒大小物体都不应使探测器产生报警；探测器对于与射束轴线成15°或更大一点的任何界外光源的幅射干扰信号应不产生误报；探测器应能承受常温气流和电铃的干扰；应能承受电火花的干扰。
传感器传感器是入侵探测器的核心，它是一种物理量转换器件，可以将入侵时所产生的力、压力、位移、振动、温度、声音、光强等物理量转化为易于处理的电信号和电参量，如电压、电流、电阻、电容等。
这种转换是按照一定的规律进行的。
被探测的信号我们称之为输入信号x，转换后的电信号称之为输出信号y，那么有y=f(x)，f称之为转换函数。
转换函数则反映了一定的转换规律。
对传感器来说输入信号除了被探测的入侵行为所产生的物理信号外，还包括有干扰所产生的气压、温度、振动、噪声等干扰信号，因此实际上转换函数应是一多元函数，但好的传感器会使干扰对输出的影响被忽略。
传感器的输出电信号有两种，一种是连续变化的信号，我们称之为模拟量。
如光电二极管输出的电流随光照强度大小而变化就是一种连续变化的物理量。
但报警控制器通常只接收入侵行为是否发生的有无信号来决定相应的防范措施。
十类入侵报警探测器分类介绍

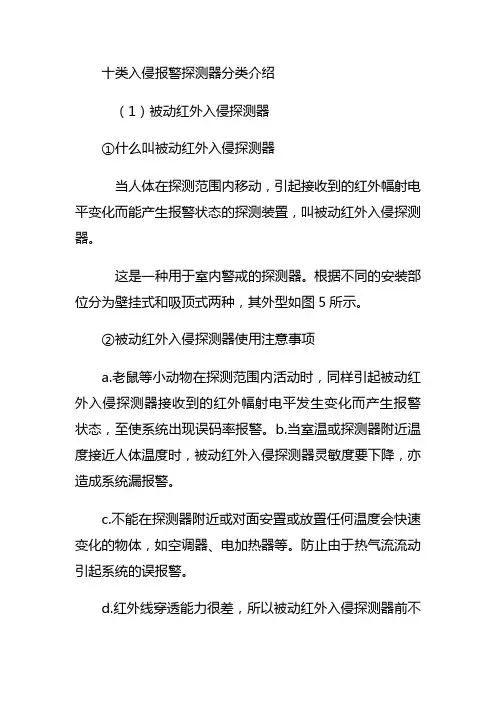

十类入侵报警探测器分类介绍（1）被动红外入侵探测器①什么叫被动红外入侵探测器当人体在探测范围内移动，引起接收到的红外幅射电平变化而能产生报警状态的探测装臵，叫被动红外入侵探测器。
这是一种用于室内警戒的探测器。
根据不同的安装部位分为壁挂式和吸顶式两种，其外型如图5所示。
②被动红外入侵探测器使用注意事项a.老鼠等小动物在探测范围内活动时，同样引起被动红外入侵探测器接收到的红外幅射电平发生变化而产生报警状态，至使系统出现误码率报警。
b.当室温或探测器附近温度接近人体温度时，被动红外入侵探测器灵敏度要下降，亦造成系统漏报警。
c.不能在探测器附近或对面安臵或放臵任何温度会快速变化的物体，如空调器、电加热器等。
防止由于热气流流动引起系统的误报警。
d.红外线穿透能力很差，所以被动红外入侵探测器前不能设臵任何遮挡物，否则造成系统漏报警。
e.强电磁场干扰，易引起探测器误报警，特别是距广播电台、电视台较近的用户更是如此。
f.应防止任何源直射探测器，否则系统易出现误报警。
g.定期（一般不超过三个月）在探测范围内模仿入侵者移动，以检查探测器的灵敏度，若发现问题及时调整或维修。
h.注意保护探测器的透光系统，避免用硬物或指甲划伤。
当其上面沾有灰尘时，可用吸耳球吹去；若用镜头纸擦去灰尘后，必须保证探测器的方向与角度与擦拭前一致。
（2）磁开关探测器①什么叫磁开关探测器由舌簧管（干簧管）和永久磁铁构成的装臵叫磁开关探测器（俗称门磁）。
当磁铁相对于舌簧管移开一定距离时，引起开关状态的变化，控制有关电路即可发出报警信号。
磁开关探测器接触点形式可分为：H型：常开型触点D型：常闭型触点Z型：转换型触点②磁开关探测器使用注意事项（以H型为例）。
a.在设防区工作人员下班后务必插好门窗，否则由于门窗的晃动会导致系统误报警。
b.注意检查舌簧和磁铁间隙（特别是换季阶段），间隙过大可能导致误报警；过小产生磨擦会损坏舌簧管。
c. 舌簧管的触点，有时会有粘接现象，此时系统易产生漏报警。
常见入侵报警探测器适用范围
常见入侵报警探测器适用范围、特点和安装要点一、应遵循以下原则：1、在防护区域内，入侵探测器盲区边缘与防护目标之间的距离应≥5m。
2、探测器的作用距离、覆盖面积，一般应留有25%～30%的余量，应能通过灵敏度调整进行调节。
二、安装设计要点：1、开关式入侵探测器：（1）磁控开关：主要用于各类门、窗警戒。
a.安装时注意门窗质地：普通的磁控开关仅用于木质的门窗上，钢、铁门窗采用专用的磁控开关。
b．安装在距门窗拉手边150mm的位置。
c．舌簧管安装在门、窗框上，磁铁安装在门、窗上，对准、间距0.5cm左右。
（2）微动开关：主要用于被保护物体下面，物体被移开时发生报警。
（3）水银触点开关：主要用于防范保险柜等大型物体被非法搬运。
2、被动红外入侵探测器：常用于室内防护目标的空间区域警戒。
（1）特点：a.功耗低、隐蔽性好（被动式）。
b.同一室内可安装多台，探测区任意交叉互不干扰。
c.灵敏度随室温升高而下降，探测范围也随之减小。
d.探测区内有热变化或热气流流过易造成误报。
e.红外线穿透性差，遇遮挡造成盲区。
（2）安装设计要点：a.壁挂式被动红外探测器，安装高度距地面2.2m左右，视场与可能入侵方向成90度角，探测器与墙壁的倾角视防护区域覆盖要求确定。
b.吸顶式被动红外探测器,一般安装在重点防范部位上方附近的天花板上，应水平安装。
c.楼道式被动红外探测器，视场面对楼道（通道）走向，安装位置以能有效封锁楼道（或通道）为准，距地面高度2.2m左右。
3、微波探测器的主要特点及安装使用要点微波是一种波长很短的电磁波。
其波长是从1mm到1dm，频率是从300MHz 到300GHz。
（1）其警戒范围为一个立体防范空间，其控制范围比较大，可以覆盖60。
～95。
的水平辐射角，控制面积可达几十～几百平方米。
（2）微波对非金属物质的穿透性既有好的一面，也有坏的一面。
（3）微波探测器的探头不应对准可能会活动的物体。
（4）在监控区域内不应有过大、过厚的物体，特别是金属物体，否则在这些物体的后面会产生探测的盲区。
常见的入侵报警探测器
常见的入侵报警探测器常见的入侵报警探测器如下1、微波多普勒入侵探测器常常被称为雷达报警器，因为它实际上是一种多普勒雷达。
是应用多普勒原理，辐射一定频率的电磁波，覆盖一定范围，并能探测到在该范围内移动的人体而产生报警信号的装置。
从技术上讲，一般要求探测器应由一个或多个传感器和信号处理器组成，探测器应具有能改变探测范围的方法。
微波多普勒入侵探测器如果安装恰当就很难被破坏。
利用微波探测器还可以用一台设施来保护两个以上的房间。
微波入侵探测器对于捕获躲藏起来的窃贼非常有效，只要躲藏的人进入保安区域就会触发报警器。
微波入侵探测器的主要缺点是安装要求较高，如果安装不当，微波信号就会穿透装有许多窗户的墙壁而导至频繁的误报。
另一个缺点是它会发出对人体有害的微量能量，因此必须将能量控制在对人体无害的水平。
此外，微波报警装置会受到空中交通和国防部门所用的高能量雷达的干扰。
2、超声波入侵探测器超声波入侵探测器与微波入侵探测器原理一样，也是应用多普勒原理，通过对移动人体反射的超声波产生响应，从而引起报警，超声波入侵探测器利用超声波的波束探测入侵行为，与微波入侵探测器一样是最有效的保安设施之一。
超声波报警器必须对保安区域内微小运动非常敏感，同时又不会受气流的影响。
超声波报警装置的有效性取决于能量在保安区域内多次反射。
像墙壁、桌子和文件柜这样的硬表面对声波具有很好的反射作用，而地毯、窗帘和布等软质材料则是声波的不良反射体。
因此，具有坚硬墙壁这样反射表面的小区域，比装有壁毯和许多窗帘的办公室所需的传感器少。
充满软质材料的区域最好使用其他保安方法。
另外，如果房间里通风很好，或是房间的某个部位在加温，使空气流动较大，就会使相对安装的超声波报警器发生误报。
因为在空气流动较大的情况下，如果发射信号顺风时，发出的超声波到达接收机的速度就会较静止时快，这样一来，驻波波形就会被破坏，从而触发报警器。
3、主动红外入侵探测器发射机与接收机之间的红外辐射光束，完全或大于给定的百分比部分被遮断能产生报警状态的探测装置。
