第2章 智能手机基本器件智能手机维修从入门到精通
智能手机维修的基本常识、故障范围及维修技巧总结
一、自动开机加上电池后，不用按开/关键就处开开机状态了。
主要由于开/关键对地短路或开机线上其它元器件对地短路造成。
取下手机板，用酒精泡后清洗，大多可以解决此故障。
二、自动关机（自动断电）1．振动时自动关机这主要是由于电池与电池触片间接触不良引起。
2．按键关机:手机只要不按键盘，手机不会关机一按某些键手机就自动关机，主要是由于CPU和存储器虚焊导致，加强对存储器CPU及存储器的焊接一般可解决问题．发射关机手机一按发射键就自动关机，主要是由于功放部分故障引起，一般是由于供电IC（或功放控制）引起此故障。
三、发射弱电、发射掉信号1.发射弱电手机在待机状态时，不显弱电，一打电话，或打几个电话后马上显示弱电，出现低电告警的现象。
这种现象首先是由于电池与触片接口间脏了或接触不良造成；其次是电池触片与手机电路板间接口接触不良引起；再其次就是功放本身损坏引起。
2．发射掉信号手机在待机状态时，信号正常，手机一发射马上掉信号，这种现象是由于手机功放虚焊或损坏引起的故障。
四、漏电手机漏电是较难维修的故障。
首先判断电源部分、电源开关管是否烧坏造成短路。
其次判断功放是否损坏。
再其次，漏电流不太多的情况，给手机加上电源1～2分钟后用手背去感觉哪部分元件发热严重，此元件必坏无疑，将其更换。
如果上面的方法仍没有解决故障，就只有去查找线路是否有电阻、电容或印刷线短路。
五、不入网不入网可分为有信号不入网、无信号不入网两种情况。
目前在市场上爱立信系列、三星系列的手机，只要其接收通道是好的，就会有信号强度值显示，与有无发射信号无关，其它系列手机必须等到手机进入网络后才显示信号强度值。
对其它系列的手机在判断故障范围时，给手机插上SIM卡，调菜单，用手动搜寻方法找网络，此时，能找到网络，证明接收通道是好的，是发射通道故障引起的不入网；用菜单方法找不到网络说明接收通道有故障，先维修接收通道。
六、信号不稳定（掉信号）由于接收通道元器件有虚焊所致（摔过的手机易出现此故障）。

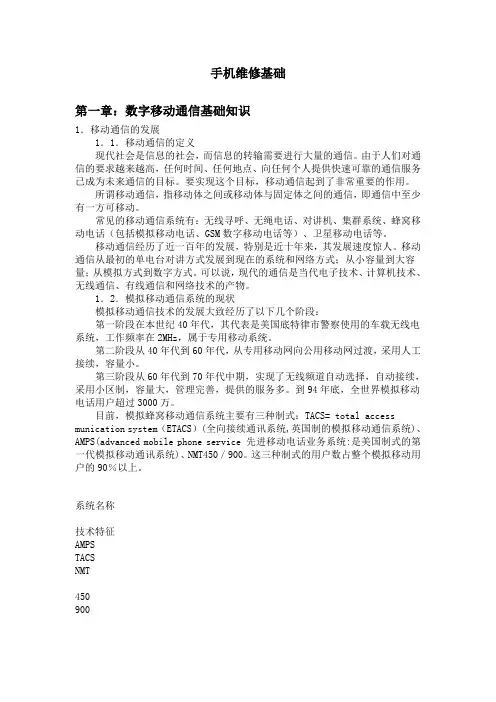

手机维修 基础知识——手机维修基础知识资料文档
手机维修基础第一章：数字移动通信基础知识1．移动通信的发展1．1．移动通信的定义现代社会是信息的社会，而信息的转输需要进行大量的通信。
由于人们对通信的要求越来越高，任何时间、任何地点、向任何个人提供快速可靠的通信服务已成为未来通信的目标。
要实现这个目标，移动通信起到了非常重要的作用。
所谓移动通信，指移动体之间或移动体与固定体之间的通信，即通信中至少有一方可移动。
常见的移动通信系统有：无线寻呼、无绳电话、对讲机、集群系统、蜂窝移动电话（包括模拟移动电话、GSM数字移动电话等）、卫星移动电话等。
移动通信经历了近一百年的发展，特别是近十年来，其发展速度惊人。
移动通信从最初的单电台对讲方式发展到现在的系统和网络方式；从小容量到大容量；从模拟方式到数字方式。
可以说，现代的通信是当代电子技术、计算机技术、无线通信、有线通信和网络技术的产物。
1．2．模拟移动通信系统的现状模拟移动通信技术的发展大致经历了以下几个阶段：第一阶段在本世纪40年代，其代表是美国底特律市警察使用的车载无线电系统，工作频率在2MHz，属于专用移动系统。
第二阶段从40年代到60年代，从专用移动网向公用移动网过渡，采用人工接续，容量小。
第三阶段从60年代到70年代中期，实现了无线频道自动选择，自动接续，采用小区制，容量大，管理完善，提供的服务多。
到94年底，全世界模拟移动电话用户超过3000万。
目前，模拟蜂窝移动通信系统主要有三种制式：TACS= total access munication system（ETACS）(全向接续通讯系统,英国制的模拟移动通信系统)、AMPS(advanced mobile phone service 先进移动电话业务系统:是美国制式的第一代模拟移动通讯系统)、NMT450／900。
这三种制式的用户数占整个模拟移动用户的90％以上。
系统名称技术特征AMPSTACSNMT450900工作频段（MHz）890－890825－845945－950890－905464－467.5453－457.5935－960890－915频道间隔（kHz）30252512.5频道总数（对）666（2个系统各用333）600（2个系统各用300）1801999基站有效辐射功率（W）最大10010050100移动台发射功率（W）37－1015车台：6手持台：1基站覆盖区或小区半径（km）2－202－201－400.5－20音频信号调制方式PMPMPMPM控制信号调制方式FSKFSKFFSKFSK控制信号码型曼彻斯特码曼彻斯特码NRZNRZ信号传输速率（kbit/s）1081.21.2有效信息传输速率0.27－1.20.22－0.96约0.46约0.46虽然模拟蜂窝网络取得了很大的成功，但也逐渐暴露不少问题，如：安全保密性差，数据承载业务难开展，特别是随着用户数增加，其容量已无法适应市场需求，因此模拟蜂窝系统已逐渐被数字蜂窝移动通信所取代。
精品文档-现代手机原理与维修(严加强)-第2章
第2章 手机常用元器件识别和电路图识读 表2.3 MLC外形尺寸
第2章 手机常用元器件识别和电路图识读 图2.10 电极结构图
第2章 手机常用元器件识别和电路图识读
贴片式瓷介电容属无引线矩形结构，制造时采用叠层方式。 瓷介电容具有无引线、寄生电感小、等效串联电阻低、电路损 耗小、电路高频特性好等优点，有助于提高电路的应用频率和 传输速度。电极与介质材料共同烧结，耐潮性能好，结构坚固， 可靠性高，对环境温度具有优良的稳定性和可靠性。
第2章 手机常用元器件识别和电路图识读 图2.4 手机中的充电电流检测电阻
第2章 手机常用元器件识别和电路图识读
4) 组合式的贴片电阻 组合式贴片电阻是手机电路中应用比较多的，主要有三类。 (1) 组合两个电阻的。如诺基亚 8210的 R120、R122、 R540、R541、R533，以及摩托罗拉T190／T191的 R1V3等等， 其结构和电路应用如图2.5(a)所示。 (2) 组合三个电阻的。三个电阻组合在一起的元件多用 在滤波电路里，这种元件本身不是“π型”滤波电路，其结构 如图2.5(b)所示。摩托罗拉T190/T191的R616、诺基亚8210的 R805等都是这种电阻，其元件图如图2.5(b)所示。
第2章 手机常用元器件识别和电路图识读
图2.8 压敏电阻 (a) 厦新A8键盘压敏电阻实物及元件分布图；(b) 键盘压敏电阻电路
图
第2章 手机常用元器件识别和电路图识读
2．电阻的测量 电阻在电路中的作用比较大，如分压、分流等，其阻值若 发生变化，会引起三极管电路的静态工作点偏移，从而引起连 锁反应。一般情况下，电阻的失效率是比较低的，常见故障有 脱焊、烧断、阻值变大或变小等。 测量电阻用万用表“Ω”挡即可，只需将表笔接到电阻两 端(不分正负)。电阻的测量主要有以下两种方法：
手机维修基础培训(doc 13页)
手机维修基础培训（doc 13页）维修基础培训前言:本培训主要针对手机维修的相关电路基础知识进行简介,包括基本元器件、基本电路的介绍，以及这些元器件、基本电路在手机电路中的应用分析。
1．片状元器件〈1〉电阻（是线性元件，符合欧姆定律）电阻的符号表示:电阻的换算：1MΩ=1000KΩ；1KΩ=1000Ω标称: 一般用三位数表示其电容值的大小，前两位数是有效数字，第三位数是10的指数，单位为pF 。
比如：104表示100000pF,即0.1μF 。
贴片封装：同电阻。
电解电容有极性，贴片电容表面有暗条的一端是正极。
在电路中电容并联：C 总=C1+C2 总电容增大特性：电容两端的电压不能突变；通交流，隔直流；通高频，阻低频；容抗随信号频率的升高而减小，随信号频率的降低而增大。
注意：极性电容应注意更换安装时的方向；除在大电流电路中易击穿短路，容抗（电阻值）变小或特殊电容外一般电容不易损坏。
〈3〉 电感（是惯性元件） 电感的符号表示：电感的换算：1H=1000ｍH ；1ｍH=1000μH 贴片封装：同电阻电感串联L 总=L1+L2，总电感增大；电感并联21L 1L 1L 1＋＝总,总电感减小。
特性：电感线圈中的电流不能突变；电感的主要物理特征是将电能转换为磁能并储存起来，电感是利用电磁感应的原理进行工作的；电感通低频，阻高频；通直流，阻交流；感抗随信号频率的升高而增大，随信号频率的降低而减小。
特点：在手机中除大电流电路外，一般不易损坏；主要是外力撞、压坏或脱焊、假焊；一般损坏可量两端阻值测得。
附：计算机主板上的一些电容电感的应用：〈4〉二极管二极管的符号表示：手机中常用的二极管特性：1.普通二极管普通二极管是利用二极管的单向导电性来工作的，有两个引脚，一般为黑色，在其一端有一白色的竖条，表示该端为负极。
2.稳压（肖特基）二极管稳压二极管简称稳压管，是利用二极管的反向击穿特性来工作的。
在手机电路中，它常常用于受话器(喇叭、扬声器)电路、振动器电路和铃声电路。
手机基础知识维修篇PPT演示文稿
3.2 特性：通低频隔高频OR“通直流隔交流”
2020/10/9
7
2.3手机中的特殊电感
保险丝
fuse
2020/10/9
ห้องสมุดไป่ตู้
升压器
8
磁珠
2020/10/9
9
3.二极管简介
3.1 手机中用到的二极管 1）普通二极管：单向导通性 反向击穿特性
“D”
图 （ 2-1-1） 二极管 图示
2020/10/9
10
2020/10/9
21
SIM卡上20位数码所代表的含义如下： 前面6位（898600）：是中国的代号；第 7位：业务接入号，对应于135、136、 137、138、139中的5、6、7、8、9；第 8位：SIM卡的功能位：一般为0，现在的 预付费SIM卡为1；第9、10位：各省的 编码；11、12位：年号；13位：供应商 代码；14位：用户识别码；20位:校验位。
CC
NDC
SN
|---------国际移动客户ISDN号码 -------------
---|
|-- 国内有效移动客户ISDN号码 --
|
2020/10/9
25
MSISDN码的组成
CC＝国家码即在国际长途电话通信网中的 号码 。我国为86
NDC＝国内目的地码，即网路接入号，移 动GSM网为139，联通GSM网为130
手机基础知识
修理组技术培训 孟帅
2020/10/9
1
学习目的
掌握： 手机工作原理 基本元器件在电路中的作用 熟悉： 手机附件的相关知识 电路中常用的技术英语
2020/10/9
2
课程安排
➢ 基本元器件介绍 ➢ 手机相关知识介绍 ➢ 技术英语汇总
智能手机维修技术培训教材(MTK6573方案原理)(更新版)
智能手机维修技术培训--- 西可电子 ---第一章，智能手机工作原理简单描述智能手机应用是当前移动应用中的一个流行区域， 未来随着智慧手机发展，企业管理软件和电子商务软件逐渐在智能手机终端应用，移动开发会变的越来越开放，了解手机原理和软件运行机制也变的非常重要。
1 手机运行原理1)概述。
手机有CPU、内存、输入输出设备，其中有一个比较重要的输入输出设备就是空中接口(移动终端与基站之间的接口)。
手机通讯功能便可以利用空中接口协议和基站建立通信，然后完成语音和数据的传输。
一般手机CPU的芯片不是独立的，而是基带处理芯片的一个单元，也称被作CPU核。
手机的核心是基带处理芯片，其中包含比较通用的CPU核单元、DSP核单元、通信协议处理单元。
空中接口要求的通信功能由通信协议处理单元和手机协议软件一起完成。
而手机软件和Pc机一样。
2)单CPU和双CPU。
大部分手机是单CPU，也就是只有基带处理芯片中的CPU核。
通信协议、用户接口都要在这个CPU核上运行。
不过DSP核会分担一些计算量比较复杂的程序算法，例如语音编译码、安全层的各种算法、应用软件的业务逻辑算法等。
随着手机的发展，摄像头、蓝牙、MP3、MP4这些功能可以依靠硬件来实现，相对来说给CPU的压力不是很大，但嵌入式浏览器、虚拟机、嵌入式数据库、应用软件等就会对CPU资源有较高的要求。
单CPU的首要任务是完成通信协议，并且通信协议软件有着很精确的定时要求，因II~#CPU还要兼顾应用软件就比较困难了。
于是便有了双CPU手机。
双CPU手机的其中一个CPU专门把通信协议做好，另一个CPU负责UI、虚拟机、嵌入式数据库、嵌入式浏览器等功能。
两个CPU可以分开，或者做在一个芯片里。
在市场上很多没有基带处理芯片开发能力的手机设计公司(Design House)就购买国外的手机模块，在外面再加一块CPU实现双CPU。
模块跑通信协议，自己加的CPU跑UI和应用软件，两者通过串口通信。
《手机维修学习资料》课件
05
手机维修安全注意事前，一定要确保手机电源 已经关闭，以防止意外触电。
使用绝缘工具
在维修过程中，应使用绝缘螺丝刀、绝缘胶带等 绝缘工具，避免直接接触金属部件。
避免使用蛮力
在拆卸手机部件时，不要用力过度，以免损坏电 子元件和电路板，造成触电风险。
死机故障维修
总结词
死机故障通常是由于软件问题或系统资源占用过多引起的，需要进行软硬重启或恢复出 厂设置。
详细描述
首先，尝试进行软重启，按住电源键和音量减键，直到手机强制重启。如果问题仍然存 在，尝试进行硬重启，按住电源键和音量加键。如果以上方法都无法解决问题，可以尝 试恢复出厂设置或升级操作系统。如果问题仍然存在，可能是由于硬件问题引起的，如
检查手机是否受到严重摔落或进水，如有需要拆机清理内部水渍或维修受损部件；检查手机电池是否 老化或损坏，更换新电池或充电后重启；检查手机是否有系统更新，进行系统更新或恢复出厂设置。
操作系统问题维修
总结词
手机操作系统出现问题，如卡顿、死机、崩溃等
详细描述
备份重要数据后进行恢复出厂设置或重新刷机；检查手机是否有系统更新，进行系统更新；检查手机内存是否充 足，清理不必要的缓存和卸载不常用的应用程序。
防损坏
备份重要数据
01
在进行维修之前，一定要备份手机中的重要数据，以防在维修
过程中造成数据丢失。
了解手机结构
02
在维修之前，应了解手机的基本结构，熟悉各个部件的安装位
置和拆卸步骤，避免盲目操作造成损坏。
使用正确的工具
03
在拆卸和安装手机部件时，应使用正确的工具，避免使用不合
适的工具造成损坏。
防灰尘
《手机维修学习资料》课件
手机按键失灵故障维修
总结词
手机按键失灵可能是由于按键下沉、排线损坏或主板故障等原因引起的。
详细描述
首先检查按键是否下沉，如果是，将按键复位即可。如果按键正常，可能是排线损坏或 主板故障，需要更换排线或修复主板。同时，还需要检查按键是否被异物卡住，如果是
，清理干净即可。
2023
PART 04
手机维修经验分享
详细描述
首先检查手机电池是否安装正确，然 后尝试使用充电器或电脑进行充电， 如果仍然无法开机，可能是电源电路 或硬件故障，需要进一步检查。
手机触屏失灵
总结词
手机触屏失灵可能是由于屏幕本身、触摸控制电路或软件故障等原因引起的。
详细描述
首先尝试重启手机，如果问题仍然存在，可以尝试恢复出厂设置或更新系统软 件。如果问题依然存在，可能是触摸控制电路或硬件故障，需要进一步检修。
音频和视频处理
音频和视频处理芯片分别处理声音 和视频信号。
04
手机维修工具介绍
螺丝刀
用于拆装手机外壳和内部元件 。
撬棒
用于拆下屏幕和其他紧固件。
电烙铁
用于焊接电子元件。
吸盘
用于拆下显示屏或吸取小部件 。
2023
PART 02
手机常见故障及维修方法
REPORTING
手机无法开机
总结词
手机无法开机是常见的故障之一，可 能是由于电源电路、电池或充电口等 部分出现故障。
2023
PART 03
手机维修实战案例
REPORTING
手机黑屏故障维修
总结词
手机黑屏故障可能是由于多种原因引起的，需要仔细检查以确定具体原因。
详细描述
首先检查手机是否处于正常开机状态，然后检查屏幕排线是否松动或损坏。如果排线正常，可能是屏幕本身损坏 ，需要更换屏幕。同时，还需要检查手机是否进入安全模式，如果是，需要重启手机退出安全模式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.1 基本元件
智能手机和普通手机一样，也是由主板、显示屏、电 池、外壳等组成，在本节中主要介绍智能手机主板上的 基本电子元件——电阻、电容、电感。这三个元件是弟 兄三个，几乎在智能手机大部分电路中都能看到这三个 弟兄的身影，大哥是电阻，二弟是电容，老三是电感。 这弟兄三个占主板元器件数量的80%以上。根据“二八法 则”，掌握了电阻、电容、电感这三个基本电子元件后 ，就认识了智能手机主板上80%的元件。
2.1.1 电阻
4．电阻在电路中的作用 电阻是表示导体对电流阻碍作用的大小，其在电路中
的作用一般有4种，包括限流、分压、分流、转化为内能 ，特殊的0电阻还具有其独特的功能。 （1）限流作用 （2）分压作用 （3）分流作用 （4）将电能转化为内能的作用 （5）0电阻的作用
2.1 基本元件
2.1.1 电阻
1．电阻外形特征及电路符号
图2-4 贴片排阻
2.1 基本元件
2.1.1 电阻
1．电阻外形特征及电路符号
图2-5 电阻的图形符号
2.1 基本元件
2.1.1 电阻
1．电阻外形特征及电路符号
图2-6 手机电路原理图中的电阻符号
2.1 基本元件
2.1.1 电阻
2．电阻的工作原理及特性
在物理学中，用电阻来表示导体对电流阻碍作用的大小。导体的 电阻越大，表示导体对电流的阻碍作用越大，和河道中拦河坝一样 ，建的越高对河流的阻力越大。不同的导体，电阻也不同，电阻是 导体本身的一种特性。
的电阻值成反比，这就是欧姆定律，基本公式是I=U/R。
欧姆定律由乔治·西蒙·欧姆提出，为了纪念他对电磁学的贡献 ，物理学界将电阻的单位命名为欧姆，以符号Ω表示。
2.1 基本元件
2.1.1 电阻
2．电阻的串联
图2-8 电阻的并联
2.1 基本元件
2.1.1 电阻
2.1 基本元件
2.1.1 电阻
1．电阻外形特征及电路符号
图2-1 手机中的电阻
2.1 基本元件
2.1.1 电阻
1．电阻外形特征及电路符号
图2-1 手机中的电阻
图2-2 电阻的外形特征
2.1 基本元件
2.1.1 电阻
1．电阻外形特征及电路符号
图2-3 手机电阻的特征
2.1 基本元件
2.1.1 电阻
2.1 基本元件
2.1.1 电阻
3．电阻的单位及标注方法
（1）电阻的单位 电阻都有一定的阻值，它代表这个电阻对电流流动“阻力”的大小，电
阻的单位是欧姆。用符号表示，常用的还有k（千欧）、M（兆欧）。 其换算关系是：1M=1000k，1k=1000Ω。
手机电路原理图中电阻的单位标注方法如图2-10所示。
2.1 基本元件
2.1.1 电阻
3．电阻的单位及标注方法
（1）电阻的单位
图2-10 单位标注方法
2.1 基本元件
2.1.1 电阻
3．电阻的单位及标注方法
（2）电阻阻值的标注方法 贴片电阻的阻值和一般电阻一样，在电阻体上标明。电阻共有三种阻值
标称法，但标称方法与一般电阻器不完全一样。 在手机中，大部分贴片电阻由于体积太小，很少有标注数值的。
2.1 基本元件
2.1.1 电阻
3．电阻的单位及标注方法
（2）电阻阻值的标注方法 1）数字索位标称法
图2-11 数字索位标称法
2.1 基本元件
2.1.1 电阻
3．电阻的单位及标注方法
（2）电阻阻值的标注方法 1）数字索位标称法 2）色环标称法 3）E96数字代码与字母混合标称法
2.1 基本元件
2.1 基本元件
2.1.1 电阻
3．电阻的单位及标注方法
（2）电阻阻值的标注方法 1）数字索位标称法
一般电阻采用这种标称法，数字索位标称法就是在电阻体上用三位数字 来标明其阻值。它的第一位和第二位为有效数字，第三位表示在有效数字 后面所加0的个数，这一位不会出现字母。
例如：472表示4700Ω；151表示150。 如果是小数，则用R表示小数点；用m代表单位为毫欧姆（mW）的电阻。 例如：2R4表示2.4Ω；R15表示0.15Ω；1R00表示1.00；R200表示 0.200；R005表示5.00m；6m80表示6.80m。 电阻的数字索位标称法如图2-11所示。
电阻是对电流呈现阻碍作用的耗能元件，也就是电阻器的俗称。 任何物质对电流都有阻力，只不过不同的物质对电流的阻力大小 不同而已，导体对电流的阻力小，如铁和铜；绝缘体对电流的阻力 大，如木和橡胶。
2.1 基本元件
2.1.1 电阻
2．电阻的工作原理及特性
欧姆定律 在同一电路中，导体中的电流跟导体两端的电压成正比，跟导体
6．使用万用表测量电阻
图2-15 电阻的测量
2.1 基本元件
2.1.2 电容
智能手机中的电容一般为贴片多层陶瓷电容器（ Multi-Layer Ceramic Chip Capacitor，MLCC）、贴片 钽电解电容、贴片铝电解电容等。电容是电容器的简称 。
电容是一种储能元件，是电子线路中不可缺少的重要 元件。电容器是由两个相互靠近的金属电极板，中间夹 绝缘介质构成的。在电容的两个电极上加电压时，电容 器就能储存电能。
2．电阻的工作原理及特性
电阻的串并联
图2-9 电阻的混联
2.1 基本元件
2.1.1 电阻
2．电阻的工作原理及特性
电阻的特性 电阻的主要物理特性是变电能为热能，是一个耗能元件，电流经 过它就会产生热能。当流经它的电流过大时，它会发热直至烧坏。 对信号来说，交流与直流信号都可以通过电阻，但会有一定的衰 减。换句话说，电阻对交流信号和直流信号的阻碍作用是一样的。 这样也方便分析交直流电路中电阻的作用。
二八法则在经济学和管理学中有广泛的应用，同样， 也可以应用在智能手机维修行业，例如，只要掌握20%的 技巧，就可以维修手机80%的故障。
2.1 基本元件
2.1.1 电阻
电阻器在日常维修中一般称为电阻，包括贴片电阻、 直插电阻等，手机主板上使用的电阻主要是贴片电阻。 常说的贴片电阻（SMD Resistor）是片式固定电阻器 （Chip Fixed Resistor），又叫矩形片状电阻 （Rectanguar Chip Fixed Resistor），是由ROHM（罗 姆）公司发明并最早推向市场的。电阻是手机中使用最 多的电子元件。
