心电图仪技术参数
心电图机的主要参数
四、心电图机的主要性能参数心电图机所记录的心电图，必须将心电电流的变化不失真地放大出来以供医务人员诊断心脏机能的好坏.心电图机的性能如有失常，会引起临床诊断中的差错。
鉴别心电图机性能的好坏，常以其技术指标来表示.熟悉技术指标，并理解其内涵,对设计、使用、调整、维修心电图机是很必要的。
下面简单介绍心电图机主要技术指标的意义和检测方法。
1 ．输入电阻心电图机的输入电阻即为前置放大器的输入电阻，一般要求大于2MΩ。
输入电阻愈大，因电极接触电阻不同而引起的波形失真越小,共模抑制比就越高。
2 ．灵敏度心电图机的灵敏度是指输入1mV 电压时描笔偏转的幅度，通常用mm / mV 表示，它反映了整机放大器放大倍数的大小.一般将心电图机的灵敏度分为三挡( 5mm/mV 、10mm / mV 、20mm/ mV ），且分挡可调。
心电图机的标准灵敏度为10mm/mV ，规定标准灵敏度的目的是便于对各种心电图进行比较.在有的导联出现R 波特别高或S 波特别深时,也可以采用5mm / mV 灵敏度挡位。
有的心电波电压比较微弱,也可采用比标准灵敏度更高的灵敏度如20mm / mV ，以方便对心电图波形的诊断.为了能迅速准确地选择灵敏度，在仪器面板上装有灵敏度选择开关.为了使机器的灵敏度能够连续可调,在机器面板上还设有增益调节电位器。
判断心电图机的灵敏度是否正常,检测方法为：将导联选择开关置于“Test ”位（有的标注“1 mV ，' ），灵敏度选择开关置于“1 ”挡( 10mm / mV ) ，工作开关置于“观察”位，利用本机内的 1 mV 标准信号,不断地打出矩形波，在走纸过程中,记录下矩形波的幅度。
调节增益电位器，使描记幅度正好为10mm。
改变灵敏度选择开关的位置，给出1 mV 标准信号时，应能得到成比例变化的矩形波信号.3 ．噪声和漂移噪声指的是心电图机内部元器件工作时，由于电子热运动等产生的噪声,不是因使用不当、外来干扰形成的噪声.这种噪声使心电图机在没有输入信号时仍有微小杂乱波输出。

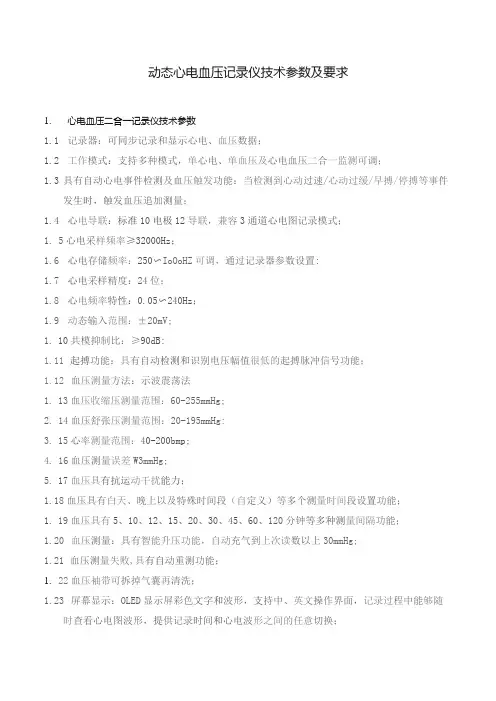

动态心电血压记录仪技术参数及要求
动态心电血压记录仪技术参数及要求1.心电血压二合一记录仪技术参数1.1记录器：可同步记录和显示心电、血压数据；1.2工作模式：支持多种模式，单心电、单血压及心电血压二合一监测可调；1.3具有自动心电事件检测及血压触发功能：当检测到心动过速/心动过缓/早搏/停搏等事件发生时，触发血压追加测量；1.4心电导联：标准10电极12导联，兼容3通道心电图记录模式；1.5心电采样频率≥32000Hz；1.6心电存储频率：250〜IoOoHZ可调，通过记录器参数设置:1.7心电采样精度：24位；1.8心电频率特性：0.05〜240Hz；1.9动态输入范围：±20mV;1.10共模抑制比：≥90dB:1.11起搏功能：具有自动检测和识别电压幅值很低的起搏脉冲信号功能；1.12血压测量方法：示波震荡法1.13血压收缩压测量范围：60-255mmHg;2.14血压舒张压测量范围：20-195mmHg:3.15心率测量范围：40-200bmp;4.16血压测量误差W3mmHg;5.17血压具有抗运动干扰能力；1.18血压具有白天、晚上以及特殊时间段（自定义）等多个测量时间段设置功能；1.19血压具有5、10、12、15、20、30、45、60、120分钟等多种测量间隔功能；1.20血压测量：具有智能升压功能，自动充气到上次读数以上30mmHg;1.21血压测量失败,具有自动重测功能；1.22血压袖带可拆掉气囊再清洗；1.23屏幕显示：OLED显示屏彩色文字和波形，支持中、英文操作界面，记录过程中能够随时查看心电图波形，提供记录时间和心电波形之间的任意切换；1.24蓝牙功能:通过蓝牙连接可以实现波形预览、参数设置、时间同步、启动记录、自动触发事件和手动触发事件传送到手机或其他蓝牙传输设备；1.25体位监测：支持体位和运动信息连续记录，提供运动校验功能；1.26事件按钮：支持记录过程中突发不适等事件按钮功能；1.27回放接口：支持USB数据线/SD卡读卡器/蓝牙等多种通讯方式；1.28电池供电：2节AA电池，支持记中更换电池续记功能。
心电监护仪参数
心电监护仪参数心电监护仪是一种常见的医疗设备，用于记录和监测患者的心电图信号。
它通过电极贴片将心电信号转换为可视化的波形图，从而帮助医生评估患者的心脏健康状况。
心电监护仪参数是评估心电信号的重要指标，本文将介绍一些常见的心电监护仪参数。
首先，我们来了解一下心电图（Electrocardiogram，简称ECG）信号。
心电图是测量心脏电活动的方法，它用图像的形式展示心脏的电信号变化。
心电图信号由心脏起搏点导致的电信号在心脏组织中传播而形成。
这些信号通过心脏电极贴片接触皮肤，并传输到心电监护仪中进行分析和记录。
心电监护仪参数中最重要的一个指标是心率（Heart Rate）。
心率是指心脏在一分钟内跳动的次数，通常以每分钟的次数计算。
心电监护仪通过分析心电信号中的R波峰的间隔时间来计算心率。
正常成年人的心率范围为60-100次/分钟，但是心率也会受到年龄、性别、体位、环境等多种因素的影响。
另一个重要的参数是心律（Rhythm）。
心律是指心脏跳动的规律性。
正常情况下，心脏的跳动应该是规律而有序的，即心脏的节律性。
心律不齐可能是心脏相关疾病的表现，例如心房颤动、心室早搏等。
心电监护仪通过分析连续的心电信号，可以判断心律的规律性，并提供相应的报警提示。
QRS时限也是心电监护仪参数中的重要指标之一。
QRS时限是指心电图上QRS波群的时间宽度。
QRS波群由心室除极所产生，其时限可以反映心室传导的速度和心脏的功能状态。
正常情况下，QRS时限应在0.06-0.10秒之间。
若QRS时限过宽或过窄，可能与心室传导障碍或心室肌发生的病理性改变有关。
除了上述参数，心电监护仪还可以测量和显示ST段的抬高或压低。
ST段是QRS波群和T波之间的部分，它代表了心室除极与复极之间的时间。
ST段的改变可以反映心肌缺血、心肌梗死等心脏疾病的存在。
心电监护仪可以根据ST段的变化提供警报，并协助医生进行初步诊断。
此外，还有带电量（Charge）和心电向量（Vector）等参数也能帮助医生全面评估患者的心脏健康状况。
移动式心电检查仪技术参数1台
移动式心电检查仪技术参数（1台）1.1设备小巧轻便,主机重量＜1kg，标配可移动台车，适应于出诊、床旁移动心电采集等多种临床应用场景；为保证功能的实际应用，要求提供手持心电分析系统计算机软件著作权登记证书的复印件证明。
1.2支持12/15/16/18导同步采集、同屏显示；要求描记和分析12、15、16、18导联同步心电图，要求提供含有描记和分析12、15、16、18导联同步心电图的医疗器械注册证复印件并圈出对应内容证明。
1.3支持描记和分析空间向量心电图，要求提供含有描记和分析空间向量心电图的医疗器械注册证复印件并圈出对应内容证明。
1.4支持描记和分析时间向量心电图，要求提供含有描记和分析时间向量心电图的医疗器械注册证复印件并圈出对应内容证明。
1.5支持心室晚电位分析功能，要求提供含有心室晚电位功能的医疗器械注册证复印件并圈出对应内容证明。
1.6支持心率变异性分析功能，要求提供含有心率变异性分析功能的医疗器械注册证复印件并圈出对应内容证明。
1.7具备WORKLIST功能，可从HIS一键提取待检查患者详细信息，减少手工录入；1.8具备大于120分钟心电图记录功能，可用于发现偶发的心律失常，或对持续性心律失常、心肌缺血等情况进行监测；1.9支持心电图采集数据上传功能，在心电图采集完成后，可通过波形回放查看采集质量，确认后可上传至心电会诊中心，可设置自动上传或手动上传模式；1.10心电图报告结论同步功能，在会诊中心诊断完成后，诊断结论可实时同步至本机；1.11显示屏≥9英寸，屏幕亮度可调，支持背景网格显示，支持多点触控操作；1.12采集器支持蓝牙移动网络技术，方便临床使用；1.13具备12/15/16/18导多种导联连接示意图，便于护士有实习医生使用；1.14自动异常报警功能：可自动对异常心率、导联脱落情况进行实时监测报警；1.15屏幕显示内容：心电波形、导联、实时心率、记录时长、记录倒计时、走纸速度、增益、滤波器、电池电量指示、时间、患者详细信息、床号、日期、信息提示等1.16具备标准触控软件盘，支持拼音输入法，方便医生进行信息输入；1.17具备先采集后补录患者信息，支持手工录入或从HIS提取；1.18具备心电采集前患者信息核查功能，防止信息录入错误或信息与实际患者不匹配；1.19具备扫码功能，可快速录入患者信息；1.20支持快速心电功能，适用于急诊及紧急情况下，快速完成心电图的采集；1.21具备波形预采功能，可用于捕捉偶发、一过性的心律失常事件，预采集时间可进行设置；1.22具备心电波形重采集功能，无需再次输入患者信息，即可快速完成波形的重新采集；1.23支持起搏心电采集功能；1.24本机支持大于20000份以上的病例数据存储，可设置自动清理时限；1.25具备病历管理功能，可对存储的病历进行查询、回放、上传、重采、加做、编辑、打印、删除等多种操作；1.26支持报告状态与上传状态显示，并支持以不同状态进行分类查询，方便医护人员快速进行病历的分类查找；1.27支持按患者姓名、性别、年龄、病历号、日期等多种方式查询；1.28具备按检查时间、床号、住院号进行病历列表的排序；1.29输入阻抗：≥5MΩ1.30输入回路电流：≤0.1μA1.31噪声：≤15μVp-p1.32共模抑制比：≥89dB1.33时间常数：≥3.2s1.34耐极化电压：在±300mV直流极化电压下，灵敏度变化不超过5%1.35A/D转换：24bit1.36定标电压：1mV±5%1.37标准灵敏度：10mm/mV+5%1.38灵敏度转换误差：由10mm/mV转换为5 mm/mV、20mm/mV时，转换误差不大于+5% 1.39走纸速度：在25mm/s和50mm/s纸速时,误差不超过+5%1.40抗干扰滤波：具有交流滤波、肌电滤波、基线滤波1.41本机支持WIFI、4G联网；1.42要求与医院现有心电信息管理系统、电生理管理系统无缝集成；确保心电数据一致性、完整性、数据对接费用由中标方全部承担；1.43支持系统在线自动更新功能，便于系统升级维护；1.44交直流两用，自动转换；1.45交流电源：交流 220V 50Hz；1.46直流电源：内置可充电锂离子电池，充满电后可连续工作8小时以上；1.47标准配置：平板电脑1台、心电放大器1个、蓝牙背夹1个、导联线1条、肢电极4个、胸电极6个、移动台车1台、充电线1根；。

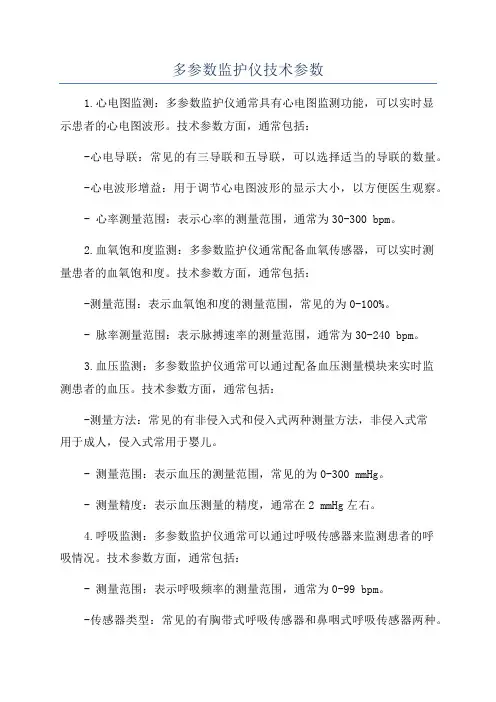

多参数监护仪技术参数
多参数监护仪技术参数1.心电图监测：多参数监护仪通常具有心电图监测功能，可以实时显示患者的心电图波形。
技术参数方面，通常包括：-心电导联：常见的有三导联和五导联，可以选择适当的导联的数量。
-心电波形增益：用于调节心电图波形的显示大小，以方便医生观察。
- 心率测量范围：表示心率的测量范围，通常为30-300 bpm。
2.血氧饱和度监测：多参数监护仪通常配备血氧传感器，可以实时测量患者的血氧饱和度。
技术参数方面，通常包括：-测量范围：表示血氧饱和度的测量范围，常见的为0-100%。
- 脉率测量范围：表示脉搏速率的测量范围，通常为30-240 bpm。
3.血压监测：多参数监护仪通常可以通过配备血压测量模块来实时监测患者的血压。
技术参数方面，通常包括：-测量方法：常见的有非侵入式和侵入式两种测量方法，非侵入式常用于成人，侵入式常用于婴儿。
- 测量范围：表示血压的测量范围，常见的为0-300 mmHg。
- 测量精度：表示血压测量的精度，通常在2 mmHg左右。
4.呼吸监测：多参数监护仪通常可以通过呼吸传感器来监测患者的呼吸情况。
技术参数方面，通常包括：- 测量范围：表示呼吸频率的测量范围，通常为0-99 bpm。
-传感器类型：常见的有胸带式呼吸传感器和鼻咽式呼吸传感器两种。
5.体温监测：多参数监护仪中的一些型号也可以通过体温传感器来测量患者的体温。
技术参数方面，常见的包括：-测量范围：表示体温的测量范围，通常为32-43℃。
-测量精度：表示体温测量的精度，通常在0.1℃左右。
除了上述常见的技术参数外，多参数监护仪还常常具备其他功能，如报警系统、数据录存、数据传输等。
报警系统可以根据设定的阈值对异常生理参数进行报警提示，以便医生及时采取措施。
数据录存功能可以记录监测到的生理参数数据，供医生后续分析和查看。
数据传输功能可以将数据传输到其他医疗设备或系统，实现数据共享和云端存储等。
总结起来，多参数监护仪技术参数包括心电图监测参数、血氧饱和度监测参数、血压监测参数、呼吸监测参数、体温监测参数等。

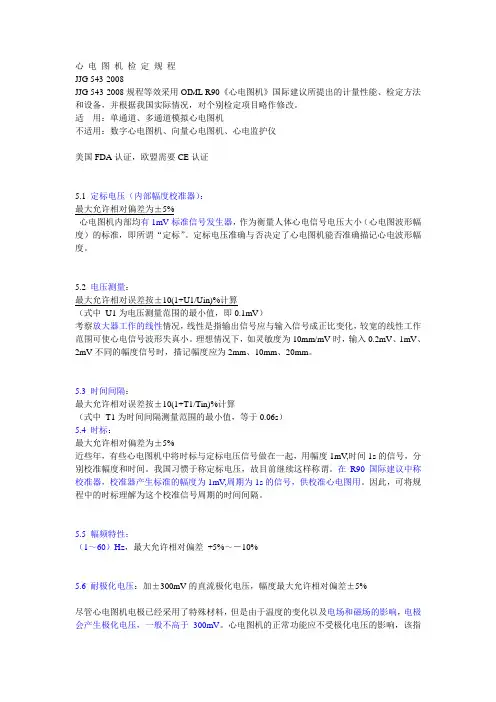

心电图机标准及各类产品性能参数对比
心电图机检定规程JJG 543-2008JJG 543-2008规程等效采用OIML R90《心电图机》国际建议所提出的计量性能、检定方法和设备，并根据我国实际情况，对个别检定项目略作修改。
适用：单通道、多通道模拟心电图机不适用：数字心电图机、向量心电图机、心电监护仪美国FDA认证，欧盟需要CE认证5.1定标电压（内部幅度校准器）：最大允许相对偏差为±5%心电图机内部均有1mV标准信号发生器，作为衡量人体心电信号电压大小（心电图波形幅度）的标准，即所谓“定标”。
定标电压准确与否决定了心电图机能否准确描记心电波形幅度。
5.2电压测量：最大允许相对误差按±10(1+U1/Uin)%计算（式中U1为电压测量范围的最小值，即0.1mV）考察放大器工作的线性情况，线性是指输出信号应与输入信号成正比变化，较宽的线性工作范围可使心电信号波形失真小。
理想情况下，如灵敏度为10mm/mV时，输入0.2mV、1mV、2mV不同的幅度信号时，描记幅度应为2mm、10mm、20mm。
5.3 时间间隔：最大允许相对误差按±10(1+T1/Tin)%计算（式中T1为时间间隔测量范围的最小值，等于0.06s）5.4 时标：最大允许相对偏差为±5%近些年，有些心电图机中将时标与定标电压信号做在一起，用幅度1mV,时间1s的信号，分别校准幅度和时间。
我国习惯于称定标电压，故目前继续这样称谓。
在R90国际建议中称校准器，校准器产生标准的幅度为1mV,周期为1s的信号，供校准心电图用。
因此，可将规程中的时标理解为这个校准信号周期的时间间隔。
5.5 幅频特性：（1～60）Hz，最大允许相对偏差+5%～－10%5.6 耐极化电压：加±300mV的直流极化电压，幅度最大允许相对偏差±5%尽管心电图机电极已经采用了特殊材料，但是由于温度的变化以及电场和磁场的影响，电极会产生极化电压，一般不高于300mV。
1550技术参数-12导
●心电图输入输入阻抗：不小于10 MΩ抗极化电压：不小于±400 mV输入保护：绝缘和除颤保护标准灵敏度：10 mm/mV ±5%共模抑制比：110 dB频率响应：0.05 至150 Hz,不小于–3 dB (漂移滤波器：关闭，高截止点滤波器：150 Hz) ●波形数据处理心电导联：12 导联、15导联（选配）输入数： 2采样率：500 samples/s交流滤波器：50/60 Hz高截止点滤波器：25, 35, 75, 100, 150 Hz时间常数：不小于3.2 s外部输入： 2 通道，10 mm/0.5V信号输出：1通道，0.5m V/ 1 m V灵敏度选择： 2.5, 5, 10, 20mm/mV●彩色液晶显示屏(带背光)尺寸：12.1 英寸分辨率：800×600屏幕亮度：软件控制背景颜色：软件控制显示数据：心电波形，病人资料，记录设置，操作模式背景灯工作时间：约50,000 小时(连续操作)●记录器 (只限ECG-1550P )打印方法：高分辨率热敏头打印密度：200 dpi (8 dots/mm)扫描线密度： 1 ms记录通道数：3, 4, 6, 7, 12, 15（选配）走纸速度：5, 10, 12.5, 25, 50 mm/s打印数据：程序类型、版本、日期和时间、走纸速度、灵敏度、导联名、滤波器、医院名、病人资料、电极连接、电极噪音记录纸：210 mm 宽, 30 m 长折叠型(100 m or 300 m 折叠型和滚筒型记录纸，放置在仪器外部)热敏头工作时间：约30 km/dot●接口：USB: USB1.1：2LAN: IEEE802.3 (10BASE-T, 100B ASE-TX) ：1PS/2: 键盘接口：1●PC卡槽类型 I/II PC卡标准1997 (excluding CardBus)：2●电源要求电压：AC 100 V to 240 V频率：50/60 Hz能量输入：50 V A (ECG-1500P)150 V A (ECG-1550P)内置电池：电压：12 VECG-1500P消耗电源：小于5 A电池操作时间：约100 分钟ECG-1550P消耗电源：小于10 A电池操作时间：40 分钟(在操作温度为25°C, 新的, 充满电, 记录速度25 mm/s, 6 ch 连续记录的条件小)省电：待机模式●环境主单元：操作温度：10 to 40°C (50 to 104°F) 操作湿度：25 to 95% RH操作大气压力：70 to 106 kPa存放温度： 20 to 65°C ( 4 to 149°F)存放湿度：10 to 95% RH, 无包装其它：室内移动电池：操作湿度：45 to 85% RH存放温度：少于30 天：20 to 50°C ( 4 to 122°F)少于一年：20 to 30°C ( 4 to 86°F)存放湿度：少于60 天：10 to 95% RH多于60 天：45 to 85% RH记录纸：操作湿度：25 to 80% RH存放温度： 20 to 50°C ( 4 to 122°F) 存放湿度：10 to 90% RH●寿命 6 年(日本光电预计)●性能性能标准：IEC 60601-2-51: 2003●安全标准安全标准：IEC 60601-1: 1988IEC 60601-1 Amendment 1: 1991IEC 60601-1 Amendment 2: 1995IEC 60601-2-25: 1993IEC 60601-2-25 Amendment 1: 1999IEC 60601-1-1: 2000根据抗电击保护类型：标准设备 (交流电驱动)。
十二导联动态心电图技术参数
十二导联动态心电图技术参数1、电源：AC220V±22V，50 Hz±1Hz；2、输入功率：≤400V A＋10%；3、采样频率：1000Hz；4、导联：12导心电图导联；5、输入回路电流：各输入回路电流不大于0.1μA；6、输入阻抗：输入阻抗不小于5MΩ；7、幅度频率特性：1Hz～75Hz（+0.4dB、-3.0dB）；8、50HZ干扰抑制滤波器：≥20dB；*9、在做标准同步十二导心电图时，可保证在3秒钟内出现心电图采集；10、有十种打印格式可供选择；之一、横向12导*1打印，之二、纵向12导*1打印，之三、纵向长导联打印，之四、纵向三导*4+1导打印，之五、横向三导*4+1导打印，，之六、横向三导*4+3导打印，之七、纵向六导*2+1导打印，之八、横向六导*2+1导打印，之九、横向长导联打印，之十、纵向三导*4+3导打印。
11、记录速度：有12.5mm/s、25mm/s、50mm/s、100mm/s四档选择，误差不大于±5%；12、标准同步十二导联、可加配十二导联动态心电图HOLTER和动态血压监护仪ABPM.13、自动分析:所有心电图特征参数均由分析程序自动识别和测量14、自动诊断，针对不同性别、不同年龄的患者,采用不同的自动诊断算法,临床验证准确率高达80%以上，后壁导联模式，可进行诊断正后壁心肌梗死、右胸导联模式:右心室心肌梗死；15、*可选配蓝牙PDA手持心电采集系统，实现方便、快捷的出诊或病房心电检查需要；16、*投标产品的生产公司必须在中国境内注册有合法企业，注册资金不少于1000万元人民币。
17、*投标产品必须拥有心电信息软件的自主知识产权；软件产品拥有中国国家版权局授予的软件著作权登记证书。
18、*投标产品要求通过SFDA、CE认证和日本GMP认证。
19、投标产品须有中国国家计量证。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
心电图仪技术参数
(六道自动分析心电图机)
产品名：心电图仪（六道自动分析心电图机）原装进口
心电输入：12导联同步采集，10电极
导联选择：自动或手动
输入方式：浮地输入
输入保护：标配导联线内附除颤保护电路
采样率：8000 Hz/8Ch
模数转换精度≤2.5 μV
输入阻抗：≥10MΩ
耐极化电压：≥±500mV
共模抑制比：≥100dB
频率响应：0.05Hz-150Hz（+0.4/-3 dB）
标准灵敏度：10mm/mV, 误差≤±2%
时间常数：≥3.2秒
滤波器：低通滤波、肌电滤波、交流滤波、基线抑制滤波
低通滤波75Hz, 100Hz, 150Hz 三档
肌电滤波25Hz/35Hz 二档
交流滤波50Hz或60Hz
基线抑制强二档
增益/灵敏度选择：1.25, 2.5, 5，10，20mm/mV，手动或自动
不正常状态检测：电极脱落报警，高频噪声过高报警
电极脱落：液晶显示器显示脱落部位
显示和记录
显示方式：≥5.6"液晶显示
显示分辨率：320x240
显示导联数：同屏12导联，≥2.8s
显示内容：系统菜单、心电波形、心率、导联名称、走纸速度、增益、滤波器、日期、患者信息、测量信息、工作模式、标记等，中英文可选。
记录器：内置高分辨率热线阵打印。
记录纸宽度：110mmx140mm折纸
记录道数：3, 3+1, 6道
走纸速度：10, 12.5, 25，50mm/S
无纸检出：记录纸用完后自动停止走纸并报警
打印数据：程序型号、版本、日期和时间、走纸速度、灵敏度、导联名称、滤波器、患者信息（ID号码、年龄、性别）、电极检出、噪声、计时标记、事件标记、心电波形、分析报告等。
操作模式：可自动或手动。
自动操作时支持实时或回顾记录，具备自动检测并延长记录心律失常波形，且支持全自动开始记录，记录波形10-24秒可调。
测量分析：ECAPS 12C 自动测量分析算法，符合IEC-60601-2-51性能要求
自动测量参数：包括心率、PR间期、QT/QTc、P/QRS/T电轴、RV5/SV1电压等值
自动分析结果：5大类200多种以上分析结论支持，分析结果支持中文或英文切换（可包含原因说明）与显示和打印语言可分别设置，支持明尼苏达码表示。
外部输入：10mm/0.5V±5%，输入阻抗≥100kΩ
信号输出：0.5V/1mV±5%，输出阻抗≤100Ω，输出短路时不损坏心电图机其它输出接口：USB/SD
存储和传输：内置≥40份心电图，扩展支持
网络支持有线或无线网（选项）
提示音：QRS同步或热笔拟笔音
输入键：键位支持直接输入患者ID号
打印网格：具备在无网格纸上打印网格功能
心律失常检测：具备心律失常检测并自动延长记录的功能
QTc算法：支持2种或2种以上算法
重量：≤2.4Kg
安全性：电击防护类型: I类CF型。
交流：100-240±10%
直流：长效可充电电池，充满电可连续工作60分钟以上。
