2019九年级物理上册14.2变阻器练习题新版苏科版基础训练提优拔尖含答案
二、变阻器
【基础训练】
1．滑动变阻器是通过改变______________来改变电阻的器件。
2．滑动变阻器上标有“10 Ω 2 A”字样，其中“10 Ω”表示______________，“2A”表示_______。
3．如图所示电阻箱的示数为_______Ω。
4．如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。
当金属夹从电阻丝某点，沿电阻丝向右移动的过程中，小灯泡亮度逐渐_______（变亮／变暗／不变）。
这表明导体电阻的大小跟导体的_______有关。
5．将两个滑动变阻器按如图所示的方法串联起来，若将A、D'两个接线柱接入电路中，要使电路中电流变小，滑片P1应向_______端移动，滑片P2应向_______端移动。
（左／右）
6．在如图所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表的示数减小，则M、Ⅳ应与滑动变阻器上的哪两个接线柱连接 ( )
A．M接C，N接D B．M接A，N接B
C．M接C、N接B D．M接A、N接D
7．如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表，当油量减少时 ( )
A．电路上电阻增大，电流减小
B．电路上电阻增大，电流增大
C．电路上电阻减小，电流减小
D．电路上电阻减小，电流增大
8．如图所示的电路中，如果要使甲图中的小灯泡变亮，乙图中的小灯泡变暗，则下列移动滑动变阻器滑片的做法中正确的是 ( )
A．滑片P1向上，滑片P2向下
B．滑片P1向下，滑片P2向上
C．滑片P1向上，滑片P2向上
D．滑片P1向下，滑片P2向下
9．在“学习使用滑动变阻器”的实验中：
(1)连接实物图时，开关应当_______，滑片P应移到_______的位置。
(2)开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是_____________________。
乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是____________________________。
丙同学缓慢移动滑片P时，看到灯忽亮忽灭，这可能是滑动变阻器的滑片P与电阻线圈之间_______。
【提优拔尖】
10．电视机、收音机、复读机上的“音量Volume”旋钮能够控制声音的响度，它实质上是_______。
如图所示，若接线片A、B已接入电路，则顺时针旋转触片时，收音机的音量将变_______。
11．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大。
AB是一段
圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S。
通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个_______ ，观察灯泡L的亮度可以粗略地反映风力的大小。
若要提高装置反映风力大小的性能，可采取的方法是_____________________。
12．小军同学想自制一个能调节灯泡亮暗的滑动变阻器。
在选择电阻部分材料时，有长度相同的下列材料，你建议小军选择哪一种 ( )
A．不带绝缘皮的铜导线
B．塑料绳
C．细橡皮管
D．木工铅笔的粗铅笔芯
13．高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计
了如图所示的计重秤原理图，以下说法正确的是 ( )
A．称重表其实是一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，称重表的示数越小
D．当车辆越重时，称重表的示数越大
14．如图所示的两个电路中，电源电压相等，闭合开关S，当图甲中滑动变阻器的滑片向左滑动、图乙中的滑片向右滑动时，灯泡L1和L2的亮度变化是 ( )
A．L1、L2都变暗 B．L1、L2都变亮
C．L1变亮，L2变暗 D．L1变亮，L2的亮度不变
15．在如图所示的各电路中，能用滑动变阻器调节灯泡亮度的是 ( )
16．如图所示的电路中，将滑片向左移动时，要使灯泡亮度不变，则应将开关S ( )
A．和a接触B．和b接触
C．和c接触D．和d接触
17．用笔画线代替导线，将图中元件连接成电路，要求：向右移动滑动变阻器的滑片，灯泡变亮。
18．导体容易导电，绝缘体不容易导电。
有一些材料，导电能力介于导体和绝缘体之间，称作半导体。
除了导电能力外，半导体有许多特殊的电学性能，使它获得了多方面的重要应用。
有的半导体，在受热后电阻迅速减小，在温度降低时电阻迅速增大。
利用这种半导体可以做
成体积很小的热敏电阻。
热敏电阻可以用来测量很小范围内的温度变化，反应快而且精度高。
回答下列问题：
(1)如果将热敏电阻与电源、电流表和其他元件串联成一个电路，其他因素不变，只要敏热电阻所在区域的温度降低，电路中电流将变_______（大／小）。
(2)上述电路中，我们将电流表中电流刻度换成相应的温度刻度，就能直接显示出热敏电阻附近的温度。
如果刻度盘正中的温度刻度值为20℃（如图甲所示），则25℃的刻度应在20℃的_______（左／右）边。
(3)为了将热敏电阻放置在某蔬菜大棚内能检测大棚内温度的变化，请用如图乙所示的器材（可增加元件）设计一个电路。
参考答案
1．接入电路中电阻线的长度
2．变阻器的最大阻值是10 Ω变阻器允许通过的最大电流为2 A
3．1258
4．变暗长度
5．右右
6.D
7.A
8.C
9．(1)断开电阻值最大 (2)滑动变阻器下方的两个接线柱同时接入电路滑动变阻器上方的两个接线柱同时接人电路（或滑动变阻器被短路）接触不良
10．滑动变阻器小
11．滑动变阻器串联一个电流表（或与灯泡并联一个电压表）
12—16 DDDCC
17．如图所示
18．(1)小 (2)右 (3)如图所示。
14.2变阻器(含答案)— 苏科版物理九年级上同步测试
二、变阻器1．实用调光时，旋动旋钮，滑片在弧形电阻丝上滑动，即可调节灯泡亮度，这是通过下列哪个因素改变电阻丝接入电路中电阻的（）A．长度B．横截面积C．材料D．温度2.（2019•菏泽）当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（）3.．（2020•邵阳）如图所示，当滑动变阻器的滑片P向左移动时，能使电路中的电阻变小的接法是（）A B C D4．如图所示的电路中，如果要使甲图中的小灯泡变亮，乙图中的小灯泡变暗，则下列移动滑动变阻器滑片的做法中正确的是( )A．滑片P1向上，滑片P2向下B．滑片P1向下，滑片P2向上C．滑片P1向上，滑片P2向上D．滑片P1向下，滑片P2向下5.（2019•铜仁）滑动变阻器是通过改变接入电路中电阻丝的来改变电阻的大小，从而改变流过电路中的。
6．滑动变阻器上标有“50Ω2A”字样，其中“50 Ω”表示，“2A”表示。
7．在“学习使用滑动变阻器”的实验中：(1)连接实物图时，开关应当，滑片P应移到的位置。
(2)开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是。
乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是。
丙同学缓慢移动滑片P时，看到灯忽亮忽灭，这可能是滑动变阻器的滑片P 与电阻线圈之间。
8．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时OC是竖直的，风越强，OC杆偏转的角度越大。
AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S。
通过分析可知：金属杆OC 与弧形电阻AB组合在一起相当于一个，观察灯泡L的亮度可以粗略地反映风力的大小。
若要提高装置反映风力大小的性能，可采取的方法是。
9．电阻箱也是一种变阻器．如图所示是两种常见的电阻箱：旋盘式电阻箱和插孔式电阻箱的示意图，则图甲中电阻箱的示数为Ω，图乙中电阻箱的示数为Ω．（第8题图）（第9题图）10．如图为“用滑动变阻器改变电流”的实验．（1）在闭合开关前，滑片P应移动到最（填“左”或“右”）端．（2）滑片向A端滑动时，小灯泡（填“变亮”“变暗”或“不变”）（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是．（第10题图）（第11题图）11.（2019•宿迁）随着我国经济的飞速发展，汽车已经进入寻常百姓人家。
2019苏科版九年级物理上册同步练习(含答案)——14.2 变阻器综合练习
14.2 变阻器综合练习1．如图所示，用铅笔芯做成一个滑动变阻器，当铜环从铅笔芯的a端向b端滑动时，电压表示数和小灯泡亮度的变化情况是A．电压表示数变大，灯变亮B．电压表示数变小，灯变亮C．电压表示数变小，灯变暗D．电压表示数变大，灯变暗2．如图电路，电源电压保持不变，闭合开关，当旋钮式变阻器触片顺时针转动时A．变阻器电阻增大B．电流表示数减小C．小灯泡亮度增大D．变阻器两端电压增大3．如图是一个自动体重测试仪的工作原理图，有关它的说法正确的是A．体重测试仪电路由于缺少开关，始终处于通路无法断开B．体重显示表是用电压表或电流表改装成的C．体重测试仪所测体重越大，电路消耗电功率越小D．体重测试仪所测体重越大，电路中的电流越大4．如图所示的电路中，闭合开关，当滑动变阻器的滑片向左滑动时，滑动变阻器接入电路中的电阻R和通过电流表的电流I变化情况是A．R减小，I增大B．R减小，I减小C．R增大，I增大D．R增大，I减小5．如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，关于电流表A1和电压表V1的示数变化叙述正确的是A．电流表A1示数变大，电压表V1示数变大B．电流表A1示数变大，电压表V1示数变小C．电流表A1示数变小，电压表V1示数变大D．电流表A1示数变小，电压表V1示数变小6．小明对中考体育测试使用的身高测量仪感兴趣，为了了解它的测量原理，他尝试设计了如图所示的四个电路，其中能够实现身高越高、电压表示数越大的电路是7．我国刑法规定，驾驶员醉酒后驾车要负刑事责任．为了打击酒驾行为，交警常用酒精浓度监测仪对驾驶人员进行酒精测试，如图甲所示是一款酒精浓度监测仪的简化电路图，其电源电压保持不变，R0为定值电阻，R为酒精气体浓度传感器（气敏电阻），R的阻值与酒精浓度的关系如图乙所示．当接通电源时，下列说法正确的是A ．当酒精浓度减小时，R 的阻值减少B ．当酒精浓度增大时，电压表的示数与电流表的示数的比值变大C ．当酒精浓度增大时，电压表的示数变大D ．当酒精浓度增大时，电流表的示数变小8．如图所示，闭合开关S ，小灯泡L 发光后突然熄灭，电流表示数几乎为零，电压表示数接近电源电压，关于故障的判断正确的是A ．灯L 短路B ．灯L 断路C ．滑动变阻器R 短路D ．滑动变阻器R 断路9．如图所示的电阻箱接入电路的电阻是______________Ω。

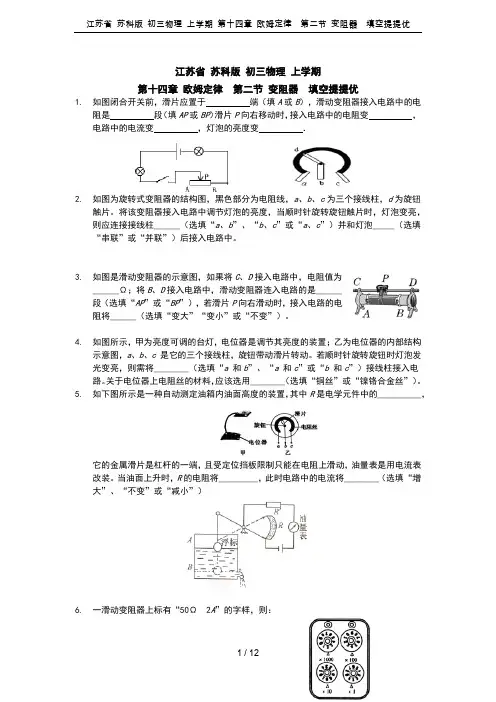

江苏省 苏科版 初三物理 上学期 第十四章 欧姆定律 第二节 变阻器 填空提提优
江苏省苏科版初三物理上学期第十四章欧姆定律第二节变阻器填空提提优1.如图闭合开关前，滑片应置于端（填A或B），滑动变阻器接入电路中的电阻是段（填AP或BP）滑片P向右移动时，接入电路中的电阻变，电路中的电流变，灯泡的亮度变．2.如图为旋转式变阻器的结构图，黑色部分为电阻线，a、b、c为三个接线柱，d为旋钮触片。
将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱______（选填“a、b”、“b、c”或“a、c”）并和灯泡_____（选填“串联”或“并联”）后接入电路中。
3.如图是滑动变阻器的示意图，如果将C、D接入电路中，电阻值为______Ω；将B、D接入电路中，滑动变阻器连入电路的是______段（选填“AP”或“BP”），若滑片P向右滑动时，接入电路的电阻将______（选填“变大”“变小”或“不变”）。
4.如图所示，甲为亮度可调的台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。
若顺时针旋转旋钮时灯泡发光变亮，则需将________（选填“a和b”、“a和c”或“b和c”）接线柱接入电路。
关于电位器上电阻丝的材料，应该选用________（选填“铜丝”或“镍铬合金丝”）。
5.如下图所示是一种自动测定油箱内油面高度的装置，其中R是电学元件中的__________，它的金属滑片是杠杆的一端，且受定位挡板限制只能在电阻上滑动，油量表是用电流表改装。
当油面上升时，R的电阻将_________，此时电路中的电流将________（选填“增大”、“不变”或“减小”）6.一滑动变阻器上标有“50Ω2A”的字样，则：50Ω表示______ ；2A表示______ ．7.如图所示的电阻箱的示数为______Ω。
8.如图所示，把滑动变阻器B、D端接入电路时，要使变阻器连入电路部分的电阻增大，则滑片P应向________（选填“左”或“右”）滑动。
2019苏科版九年级物理上册一课一测(含答案)——14.2 变阻器巩固提优
14.2 变阻器巩固提优1. 图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，a、b、c 是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是A．电位器与灯泡并联B．电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗2.如图所示为滑动变阻器的四种接线方法．当滑片P向左移动时，电路中的电阻变大的接法是( )A. B.C. D.3.如图为滑动变阻器接入电路的示意图，其中不正确的是（）A. B.C. D.4.如图所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是（）A.只拔出铜塞a、b，接入电路电阻为7欧姆B.只拔出铜塞c、d，接入电路电阻为7欧姆C.要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D.将铜塞a、b、c、d全拔出，接入电路的电阻最小5.如图所示电路，电源电压6V保持不变，定值电阻的阻值为10Ω，滑动变阻器的最大阻值为20Ω，当开关闭合滑片由b端向a端移动过程中，以下说法正确的是（）A.电压表的示数减少B.当滑片移到中点时，电压表示数为2VC.当滑片移到a端时，电流表示数为0.2AD.电压表示数与电流表示数的比值不变6.如图，当滑动变阻器滑片P向右移动时，接入电路中电阻值变大的是（）A. B.C. D.7.如图电路所示，若要求变阻器的滑片P向左移动时，电流表的示数减小，应将滑动变阻器哪两个接线柱接到M、N之间（）A.a、c或a、dB.b、C或b、dC.a与bD.C与d8.如图是学生设计的模拟调光台灯电路．闭合开关灯泡发光后，无论如何移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是（）A.金属丝的总阻值太小B.灯泡被短路C.灯泡灯丝的阻值太小D.电源被断路9. 如图所示是一种可测定油箱内油面高度的装置，R'是定值电阻，R是滑动变阻器，它的金属滑片是杠杆的一端，油量表由电流表改装而成，通过两只电表的示数变化可以反映油面的高度变化．关于此装置的工作原理，下列说法中正确的是A．当油面高度升高时，油量表示数减小B．当油面高度升高时，电压表示数增大C．当油面高度降低时，油量表示数增大D．当油面高度降低时，电压表示数不变10.图中，电阻箱的读数为________Ω，11.某些物质在温度很低时，电阻就变成了零，这就是超导现象，超导材料比较适合（）A.输电的导线B.做白炽灯的灯丝C.用做保险丝D.电饭锅的发热盘12.如图所示，电阻箱的示数为________Ω．13.如图所示的电阻箱的示数为________Ω。
初中物理苏科版九年级上册第十四章欧姆定律-2变阻器基础训练
2变阻器基础训练一、单选题1.关于导体电阻的大小，下列说法中正确的是（）A. 粗细相同的两条导线，长的电阻大B. 长度相同的两条导线，细的电阻大C. 有些材料在超低温的情况下电阻会突然减小为零D. 同种材料制成长度相同的两条导线，粗导线的电阻大2.在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A. M接C，N接BB. M接A，N接BC. M接C，N接DD. M接A，N接D3.超导现象是指某些物质在温度很低时电阻变为零的现象。
如果某种超导材料能应用于实际，最适合用来制作（）A. 保险丝B. 输电导线C. 电炉丝D. 变阻器的电阻丝4.我国年仅22岁的优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0。
此现象中石墨烯是（）A. 绝缘体B. 导体C. 半导体D. 超导体5.如图所示，开关闭合后，可以利用滑动变阻器调节定值电阻两端电压，则下列描述正确的是（）A. a是电流表，b是电压表B. a是电压表，b是电压表C. a是电流表，b是电流表D. a是电压表,b是电流表6.2018年3月5日,国际顶级期刊《Nature)主刊在其网站连发两篇第一作者为中国21岁博士生曹原的长文,对有关石墨烯超导的最新成果予以报道,毫不夸张的说,这项研究打开了非常规超导体研究的大门,或将引发一场超导材料领域的新革命。
以下各项适合用超导材料制作的是（）A. 高压输电线B. 电热毯内的电阻丝C. 白炽灯泡的灯丝D. 滑动变阻器的线圈7.假如所有导体都成了常温下的超导体，那么当用电器通电时，下列说法正确的是（）A. 白炽灯仍能发光B. 电动机仍能转动C. 电饭锅仍能煮饭D. 电熨斗仍能熨烫衣服8.如图所示的滑动变阻器的四种接法中，当滑片P 向左滑动时，接入电阻变大的是（）A. B. C. D.9.在用电流表、电压表测电阻的实验中，下列注意事项中没有必要的是（）A. 连接电路之前，先断开开关B. 应先从电源的正极开始连接，开关应靠近电源的正极C. 在无法估计被测值大小时，电流表、电压表应选用较大的量程D. 不能把电流表直接接在电源的两极上10.由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，如果把两个接线柱接入电路中，要使两个滑动变阻器阻值最大，滑片P1、P2的位置是（）A. P1在最右端，P2在最左端B. P1在最左端，P2在最右端C. P1在最左端，P2在最左端D. P1在最右端，P2在最右端11.如图所示，用小刀把铅笔剖开，剥出铅笔芯，将铜线绑在它的一端．照图连接电路，使另一根铜线在铅笔芯上移动，观察灯泡的亮度变化．通过这个实验，我们可以得出的结论是（）A. 导体越长，它的电阻越大B. 导体越短，它的电阻越大C. 导体横截面积越大，它的电阻越大D. 导体的温度越高，它的电阻越大12.日常生活中，变阻器有着广泛的应用，下列各组应用中，不属于滑动变阻器的是（）A. 调台灯亮度的装置B. 调收音机音量大小的电位器C. 调收音机频道的装置D. 调节电动车速度的装置二、填空题13.物理知识在生产和生活中有着广泛应用，船阐是利用________原理工作的；升空的热气球应用了________知识；有些简易调光灯用________来调节灯的亮度。

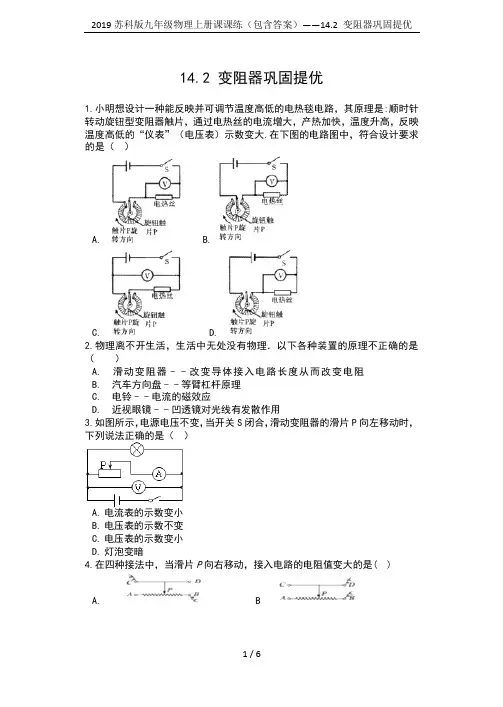

2019苏科版九年级物理上册课课练(包含答案)——14.2 变阻器巩固提优
14.2 变阻器巩固提优1.小明想设计一种能反映并可调节温度高低的电热毯电路，其原理是:顺时针转动旋钮型变阻器触片，通过电热丝的电流增大，产热加快，温度升高，反映温度高低的“仪表”（电压表）示数变大.在下图的电路图中，符合设计要求的是（）A. B.C. D.2.物理离不开生活，生活中无处没有物理．以下各种装置的原理不正确的是（）A.滑动变阻器﹣﹣改变导体接入电路长度从而改变电阻B.汽车方向盘﹣﹣等臂杠杆原理C.电铃﹣﹣电流的磁效应D.近视眼镜﹣﹣凹透镜对光线有发散作用3.如图所示，电源电压不变，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法正确的是（）A.电流表的示数变小B.电压表的示数不变C.电压表的示数变小D.灯泡变暗4.在四种接法中，当滑片P向右移动，接入电路的电阻值变大的是( )A.BC. D.5.有甲、乙、丙、丁四根导线，其中甲、乙、丙三根是铜线，丁是镍铬合金线。
甲、乙导线粗细相同，甲比乙短；乙、丙两导线长短一样，乙比丙粗；丙、丁长短粗细相同；则四根导线按其电阻大小排列是( )A.R甲＞R乙＞R丙＞R丁B.R丁＞R丙＞R乙＞R甲C.R丙＞R乙＞R甲＞R丁D.R乙＞R丁＞R甲＞R丙6.如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应该选择的接线柱是（）A.B，DB.A，BC.C，DD.A，C7.日常生活中，变阻器有着广泛的应用，下列各组应用中，不属于滑动变阻器的是（）A.调台灯亮度的装置B.调收音机音量大小的电位器C.调收音机频道的装置D.调节电动车速度的装置8.在收音机等电器中，有一个叫电位器的变阻器．电位器的外形及其内部构造如图所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，下列说法正确的是（）A.只把A和B接入电路，无法改变通过电位器的电流B.只把A和C接入电路，无法改变通过电位器的电流C.将B、C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变大D.将A、B接入电路同一点，C接电路另一点，可以改变通过电位器的电流9.如图所示，电阻箱的示数为（）Ω．A.9182B.2189C.2819D.829110.一个滑动变阻器铭牌上标有“50Ω 1.5A”的字样它的意义是（）A.电阻的最小值是50Ω，允许通过的最大电流是1.5AB.电阻的最小值是50Ω，允许通过的最小电流是1.5AC.电阻的最大值是50Ω，允许通过的最小电流是1.5AD.电阻的最大值是50Ω，允许通过的最大电流是1.5A11.某滑动变阻器铭牌上标有“10Ω 1.5A”，其中10Ω表示________，1.5A表示________12.滑动变阻器是通过改变电阻丝接入电路的________来改变接入电路的电阻值，从而改变电路中的电流。
《14.2变阻器》基础训练(含答案)-2024-2025学年苏科版物理九年级上册
14.2变阻器（基础）姓名日期【知识梳理】1、变阻器的种类有：、、。
2、滑动变阻器工作原理：通过改变接入电路中电阻线的来改变电阻的，从而改变流过电路中的。
3、滑动变阻器的电路符号是，某个滑动变阻器的铭牌上标有“10Ω 2A”的字样，其中“10Ω”表示滑动变阻器的；“2A”表示。
4、要利用滑动变阻器改变电路中电流的大小，应将滑动变阻器________联接入电路．使用滑动变阻器时，应从___________两端的接线柱和____________两端的接线柱中各选一个接入电路，即“______________”的原则选择接线柱．5、为了保护电路，闭合开关前，要将滑片P放置在变阻器连入电路位置处。
6、实验现象分析：实验时，闭合开关，缓慢移动滑片P，①若发现灯的亮度都不发生变化，而且一直很暗，这可能是____________________________________；②若发现灯的亮度都不发生变化，而且一直很亮，这可能是；③若看到灯忽然亮又忽然不亮，这可能是．【基础巩固】1．滑动变阻器是通过改变下列哪个因素，实现了电阻丝接入电路中电阻的变化( )A．长度B．横截面积C．材料D．温度2．下列家用电器中，不是使用滑动变阻器的是( )A．台灯上调节灯光亮暗程度的旋钮 B．电脑的喇叭上调节音量高低的旋钮C．随身听上调节音量的旋钮 D．家用白炽灯3．如图是实验电路连接完毕后，滑动变阻器接入电路的四种情形，可以闭合开关进行实验的是( )4. 当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（）5．如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右移动，下列说法正确的是（）A．电路中的电阻变大，灯泡变亮 B．电路中的电阻变小，灯泡变亮C．电路中的电阻变大，灯泡变暗 D．电路中的电阻变小，灯泡变暗6．如图所示电路，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接B B．M接C，N接D C．M接A，N接B D．M接A，N接D7．如图甲所示为某款可调亮度台灯，图乙为其用于调光的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。
苏科版物理九年级上册第十四章《欧姆定律》变阻器 提优训练(包含答案)
变阻器1.在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图所示.闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化.李芳连接的电路有不妥之处，改正的方法是( )A.将导线K的a端移至接线柱AB.将导线L的b端移至接线柱BC.将导线L的b端移至接线柱DD.将导线M的c端移至接线柱B2.下列说法正确的是( )A.如图甲的电阻在电路中可以像滑动变阻器一样改变阻值B.如图乙，油量减少时，R的阻值变大，油量表示数变小C.如图丙，电位器为音量控制器，接入电路中的是B、C两接线柱，滑动片顺时针旋转时音量增大D.如图丁，将a、b两点的电阻R由10 Ω换成5Ω，若使电流表示数不改变，则需要向左移动滑片P3.如图甲所示是插入式电阻箱的结构示意图，图中A、B两个接线柱之间的电阻值是Ω;如图乙是旋盘式电阻箱的面板示意图，此时电阻箱的读数是Ω.4.A.铜5.如图所示为旋转式变阻器，是通过改变接入电路的电阻片的来改变其连入电路的电阻的大小.若图中旋转式变阻器的B、C两接线柱连入电路，则连入电路的弧形电阻片是(填“AP”“PB”或“AB”)段.若将该旋转式变阻器接入收音机中当做音量开关，当轴沿顺时针方向旋转时，收音机的音量将(填“变大”“变小”或“不变”).6.某班同学做“用滑动变阻器改变电流”的实验，电路如图所示.(1)闭合开关前应移动滑片P，使变阻器连入电路中的电阻，闭合开关后，要想让灯更亮些，则应将滑片P向移动.(2)若实验中电流不超过0. 6 A，请用笔画线将实物图连接起来.(3)开始实验后，甲同学发现无论怎样移动滑片，灯的亮度都不发生变化，而且一直很暗，这可能是;乙同学发现无论怎样移动滑片，灯一直很亮，这可能是;扁同学缓慢移动滑片时，看到灯忽亮又忽灭，这可能是.7.小明用电流表和滑动变阻器设计了如图甲所示的压力测量仪，可以反映弹簧上方金属片受到的压力大小.其中R'是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电流表.(1)当开关S闭合，金属片受到的压力增大时，变阻器的阻值，电流表示数. (均填“变大”“变小”或“不变”)(2)我们将电流表中的电流刻度换成相应力的刻度，就能直接显示金属片受到的压力大小.如果刻度盘中间力的刻度值为100 N(如图乙所示)，则120 N的刻度应在100 N的(填“左”或“右”)边.8.学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如图所示，他把滑动端的金属夹首先夹在了铅笔芯的B端，这样做的目的是，金属夹向A端移动的过程中，电路中的电流将变大，这一看不见的变化可由看得见的现象来呈现，即，这种研究方法叫“转换法”，请你再列举一例应用这种研究方法的实例: ;通过分析，此简易调光灯还有一些不足，请提出两种改进意见:(1) ；(2) .参考答案1. D2.B3. 7 1624. D5.长度PB 变大6.(1)最大左(2)如图所示(3)变阻器同时接下面两个接线柱变阻器接了上面两个接线柱变阻器滑片接触不良7. (1)变大变小(2)左8.连入电路中的电阻最大(或保护电路) 小灯泡变亮通过鼓面上碎纸片的跳动感知鼓面的振动(1)加一个开关(2)增加铅笔芯的长度(或用滑动变阻器代替铅笔芯、用电阻丝代替铅笔芯)。
2019年苏科版九年级物理上册同步练习题——14.2 变阻器
14.2 变阻器1．滑动变阻器改变接入电路的电阻是靠( )A．改变连入电路的材料来实现的B．改变连入电路中导线的长度来实现的C．改变连入电路中导线的横截面积来实现的D．同时改变连入电路中导线的横截面积和长度来实现的2．如图所示的滑动变阻器的电路符号中，箭头表示滑动变阻器结构中的________，下方的长方形表示滑动变阻器结构中的____________，图中接入电路的是______(选填“左”或“右”)端的电阻，箭头向右移动时，电阻变______．某型号的滑动变阻器的铭牌上标有“20 Ω 1 A”的字样，“20 Ω”表示______________________________________________________________ __________，“1 A”表示______________________________．C、D接入电路中时，该变阻器起_______的作用；当A、B接入电路时，该变阻器起_______电阻的作用；将A、D接入电路，闭合开关前滑片P应放在_______（选填“A”或“B”）端．4．如图所示的电路，滑动变阻器的滑片向左移动时，若灯泡始终发光，则( )B．灯变亮，电流表示数增大C．灯变暗，电流表示数增大D．灯变暗，电流表示数减小5．请在图中补画一根导线，使得滑动变阻器的滑片向右移动时接入电路的电阻变大．使滑动变阻器的滑片P向_______（选填“A”或“B”）端移动，在这个过程中，变阻器连入电路的电阻值逐渐变_______（选填“大”或“小”）．7．如图所示是李军设计的一个简易电子身高测量仪的原理图．以下说法正确A．身高表相当于一个电压表B．电路中的R0是没有作用的C．当被测者越高时，身高表指针偏转角度越小D．当被测者越高时，身高表指针偏转角度越大8．在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图14－2－8所示．图中A、B、C三个焊接点相当于变阻器的三个接线柱．使用电位器时，只把A和C接入电路时，________(选填“能”或“不能”)改变通过电位器的电流；若将该电位器接入电路中调节灯泡的亮度，当顺时针旋转滑片时，灯变亮，则应连接接线柱________(选填“A和B”“B和C”或“A 和C”)，并将其与灯泡________联后接入电路中．9．如图所示，当开关S闭合后，可能会造成电流表或电压表损坏的是（）10．如图15－K－9所示，电阻箱的示数为________Ω.S，将滑动变阻器的滑片P向右移动，下列说法正确的是( )A．灯泡L变亮 B．灯泡L变暗C．电流表示数不变 D．电流表示数变大12．小强把开关、小风扇、滑动变阻器、电源用导线连接好后，闭合开关，小风扇转动了；他想改变小风扇的转速，但无论怎样调节滑动变阻器，小风扇的转速就是不变．请你在图甲中画出小强的连线方式，并在图乙中画出能改变小风扇转速的连线方式．13．如图所示电路，要求闭合开关后，滑片向右移动时灯泡变亮，请将实物电路连接完整，并在虚线框内画出对应的电路图．14．小佑收集了很多材料和长度都相同但粗细不同的铅笔芯．如图所示是他用身边的器材自制的简易调光灯电路．闭合开关，夹子A向右移动的过程中灯泡亮度______(选填“变亮”“变暗”或“不变”)；夹子A从最左端移动到最右端的过程中，他发现灯泡亮度变化不明显，他应该调换更________________(选填“粗”或“细”)的铅笔芯来做实验．14.2 变阻器1． B2．滑片电阻丝左大滑动变阻器的最大阻值为20 Ω允许通过的最大电流为1 A3．导线定值 B4． B6． B 大7． D8．不能B和C 串9． B10． 110311． B12．如图所示14．变亮细。
九年级物理苏科版上册课时练第14章《14.2变阻器》 练习题试卷含答案解析
课时练14.2变变变一、单选题1．将两只滑动变阻器按如图所示的方法连接，如果把a 、b 两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P 1，P 2放在 ( )A. P 1放在最右端，P 2放在最右端B. P 1放在最左端，P 2放在最左端C. P 1放在最右端，P 2放在最左端D. P 1放在最左端，P 2放在最右端2．滑动变阻器是一种较常见的电学器材。
物理实验室中有一标有“10Ω 1A ”的滑动变阻器，小明同学对它进行了研究，得到了以下结论，其中错误的是（ ）A ．此滑动变阻器能连入电路中的最大阻值是10ΩB ．当此滑动变阻器中的电流不超过1A 时，它能安全使用C ．使用时应选择“一上一下”两个按线柱D ．此滑动变阻器必须在1A 的电路中才能安全使用3．如图所示，DB 、EC 是两根完全相同的电阻丝，金属滑片P 跨在两根电阻丝上，当滑片向左或向右滑动时，灯L 的亮度不变，则开关S （ ）A ．与A 接触B ．与B 接触C ．与C 接触D ．接B 或C 效果一样4．在图所示电路中，用滑动变阻器调节灯的亮度。
如果要求滑动变阻器的滑片向右移动时，灯泡的亮度变暗，则电路中、两个导线的端点应该连接滑动变阻器的（ ）L M NA ．接线柱A 、B ．接线柱A 、C ．接线柱、D ．接线柱、5．如图所示是滑动变阻器的示意图，为了使滑片P 向B 端滑动时连入电路的电阻变大，那么它串联接入电路时，应连接的接线柱为( )A. B 和CB. B 和DC. A 和DD. A 和B6．如图甲所示电路，将一滑动变阻器接在a 、b 两点间，闭合开关，灯泡能发光．现要使滑动变阻器滑片P 向左移动，灯泡变亮，则图乙中的滑动变阻器连入电路的接线柱应是 （ ）A. A 和BB. A 和CC. B 和DD. C 和D7．收音机复读机上的“音量Volume ”旋钮,能够控制声音的响度。
它的实质是一个( )A. 电流表B. 电压表C. 变阻器D. 开关8．在“用滑动变阻器改变通过小灯泡的电流”的实验中，对于连接实验电路的注意事项，不必要的一项是（ ）A. 连入变阻器时，应使滑片位于变阻器阻值最大的位置B. 开关、电流表应接在靠近电源正极的一端C. 连接电路时，应将开关断开D. 电流表应与灯泡串联，并使它的正接线柱连接电源的正极9．如图是一种自动测定油箱内油面高度的装置示意图，R 是一种特制的滑动变阻器，它的金属滑片是杠杆的一端，从油量表(即电流表)指针所指的刻度知道油面高度，则它的工作过程是 ( )C D C D BDA. 油面升高，R变大，油量表指针示数变小B. 油面降低，R变大，油量表指针示数变大C. 油面升高，R变小，油量表指针示数变大D. 油面降低，R变小，油量表指针示数变大10．如图所示电路的MN间将接人一个滑动变阻器，当滑片向右滑动时电路中电流变大。
