航空发动机试验测试技术航空发动机是当代最精密的机械产品之一,由于航空发动机涉及气动、热工、结构与强度、控制、测试、计算机、制造技术和材料等多种学科,一台发动机内有十几个部件和系统以及数以万计的零件,其应力、温度、转速、压力、振动、间隙等工作条件远比飞机其它分系统复杂和苛刻,而且对性能、重量、适用性、可靠性、耐久性和环境特性又有很高的要求,因此发动机的研制过程是一个设计、制造、试验、修改设计的多次迭代性过程。

在有良好技术储备的基础上,研制一种新的发动机尚要做一万小时的整机试验和十万小时的部件及系统试验,需要庞大而精密的试验设备。

试验测试技术是发展先进航空发动机的关键技术之一,试验测试结果既是验证和修改发动机设计的重要依据,也是评价发动机部件和整机性能的重要判定条件。

因此“航空发动机是试出来的”已成为行业共识。

从航空发动机各组成部分的试验来分类,可分为部件试验和全台发动机的整机试验,一般也将全台发动机的试验称为试车。

部件试验主要有:进气道试验、压气机试验、平面叶栅试验、燃烧室试验、涡轮试验、加力燃烧室试验、尾喷管试验、附件试验以及零、组件的强度、振动试验等。

整机试验有:整机地面试验、高空模拟试验、环境试验和飞行试验等。

下面详细介绍几种试验。

1进气道试验研究飞行器进气道性能的风洞试验。

一般先进行小缩比尺寸模型的风洞试验,主要是验证和修改初步设计的进气道静特性。

然后还需在较大的风洞上进行l/6或l/5的缩尺模型试验,以便验证进气道全部设计要求。

进气道与发动机是共同工作的,在不同状态下都要求进气道与发动机的流量匹配和流场匹配,相容性要好。

实现相容目前主要依靠进气道与发动机联合试验。

2,压气机试验对压气机性能进行的试验。

压气机性能试验主要是在不同的转速下,测取压气机特性参数(空气流量、增压比、效率和喘振点等),以便验证设计、计算是否正确、合理,找出不足之处,便于修改、完善设计。

压气机试验可分为:(1)压气机模型试验:用满足几何相似的缩小或放大的压气机模型件,在压气机试验台上按任务要求进行的试验。

航空发动机PPT课件

航空发动机PPT课件

第3章 飞行器动力系统
空气喷气发动21 机
压气机
轴流式压气机
叶轮
整流环
2020/2/19
涡轮喷气发动机
叶轮旋转方向
航空航天概论
第3章 飞行器动力系统
空气喷气发动22 机
燃烧室
燃料与高压空气混合燃烧的地方
2020/2/19
涡轮喷气发动机
航空航天概论
第3章 飞行器动力系统
空气喷气发动23 机
燃烧室
ef 2000
空气喷气发动16 机
Saab35
两侧进气(机身、翼根)

2020/2/19
涡轮喷气发动机
歼八II
航空航天概论
第3章 飞行器动力系统
空气喷气发动17 机
背部进气
X-45
F-117
2020/2/19
涡轮喷气发动机
B-2
航空航天概论
第3章 飞行器动力系统
空气喷气发动18 机
短舱正面进气
航空航天概论
第3章 飞行器动力系统
2020/2/19
1
3.1 发动机的分类及特点
冲压 喷气发 燃动气机
涡轮喷气发动机 涡轮风扇发动机 涡轮螺桨发动机
活塞式
涡轮发
涡轮桨扇发动机
发动机
航发空动航机天 动机
涡轮轴发动机 垂直起落发动机
火箭
航空航天
冲压发 动机
组合
涡轮
发动机
火箭 发动机
化学 液体火箭发动机 火箭发 固体火箭发动机 动机 固-液混合火箭发动机
驱动喷管沿立轴旋转
2020/2/19
航空航天概论
第3章 飞行器动力系统
起 花 点 火 燃 烧 后 向 上 飞 升

(完整版)航空发动机试验测试技术

(完整版)航空发动机试验测试技术

航空发动机试验测试技术航空发动机是当代最精密的机械产品之一,由于航空发动机涉及气动、热工、结构与强度、控制、测试、计算机、制造技术和材料等多种学科,一台发动机内有十几个部件和系统以及数以万计的零件,其应力、温度、转速、压力、振动、间隙等工作条件远比飞机其它分系统复杂和苛刻,而且对性能、重量、适用性、可靠性、耐久性和环境特性又有很高的要求,因此发动机的研制过程是一个设计、制造、试验、修改设计的多次迭代性过程。

在有良好技术储备的基础上,研制一种新的发动机尚要做一万小时的整机试验和十万小时的部件及系统试验,需要庞大而精密的试验设备。

试验测试技术是发展先进航空发动机的关键技术之一,试验测试结果既是验证和修改发动机设计的重要依据,也是评价发动机部件和整机性能的重要判定条件。

因此“航空发动机是试出来的”已成为行业共识。

从航空发动机各组成部分的试验来分类,可分为部件试验和全台发动机的整机试验,一般也将全台发动机的试验称为试车。

部件试验主要有:进气道试验、压气机试验、平面叶栅试验、燃烧室试验、涡轮试验、加力燃烧室试验、尾喷管试验、附件试验以及零、组件的强度、振动试验等。

整机试验有:整机地面试验、高空模拟试验、环境试验和飞行试验等。

下面详细介绍几种试验。

1进气道试验研究飞行器进气道性能的风洞试验。

一般先进行小缩比尺寸模型的风洞试验,主要是验证和修改初步设计的进气道静特性。

然后还需在较大的风洞上进行l/6或l/5的缩尺模型试验,以便验证进气道全部设计要求。

进气道与发动机是共同工作的,在不同状态下都要求进气道与发动机的流量匹配和流场匹配,相容性要好。

实现相容目前主要依靠进气道与发动机联合试验。

2,压气机试验对压气机性能进行的试验。

压气机性能试验主要是在不同的转速下,测取压气机特性参数(空气流量、增压比、效率和喘振点等),以便验证设计、计算是否正确、合理,找出不足之处,便于修改、完善设计。

压气机试验可分为:(1)压气机模型试验:用满足几何相似的缩小或放大的压气机模型件,在压气机试验台上按任务要求进行的试验。

《航空发动机维修技术》——课件:点火系统零部件的检查与维修

《航空发动机维修技术》——课件:点火系统零部件的检查与维修

《航空发动机修理技术》
航空维修工程学院
典型零部件的 修理程序
3型点火导线的修理
本节修理项目
(1) 更换火花塞。
(2) 检查孔插钉的间隙。 (3) 更换陶瓷绝缘体。 (4) 更换孔插钉。
图5.23点火导线检查与修理
3型点火导线的修理
工具、设备和耗材
(1) 直径0.080in(2.03mm)的金刚石圆锉刀。 5.5in(139.7mm)长的镊子。
以防止后续拆装操作过程中出现致命的电击 危险。
PART 02
点火激励器的检查
二、点火激励器的检查
操作要求 点火激励器的目视检查通常包括下列内容: ① 检查点火激励器外表面。 ② 检查点火激励器外表面是否存在裂纹。 ③ 检查电气接头的连接螺纹有无损伤。 ④ 点火激励器两侧插座。如果插钉出现断裂、烧
安全要求
点火系统属于高压电气系统,在进行点火系统检查、系统部件拆装和测试等其他 维护操作之前,操作人员必须严格遵守飞机维护手册(AMM)、排故手册(TSM) 等相关手册中的规定。
另外操纵面板上相关的跳开关也必须要拔出,使其处于
02.
“断开”位置,并挂上“禁止操作”的红色警告标牌。
一、发动机点火系统维修操作安全要求
3型点火导线的修理
点火系统属于高压电气系统,在进行点火系统检查、系统部件拆装和测试等其他 维护操作之前,操作人员必须严格遵守飞机维护手册(AMM)、排故手册(TSM) 等相关手册中的规定。
如在检查之前,将有关的开关、按钮和手柄放在关断位或
01.
者手册中规定的位置并挂上“禁止操作”的红色警告标牌。
一、发动机点火系统维修操作安全要求
PART 04
火花塞的பைடு நூலகம்查

民用航空发动机150 h持久试验技术

民用航空发动机150 h持久试验技术

业ERP 系统中的产品结构可看做是MBOM,它是指导生产的基础数据,不但有设计信息、工艺信息,而且还包括了生产管理信息,生产管理类信息需要由生产部门的人员来确定。

以纸质/电子工艺文件的离散管理将转变为以工艺BOM 为核心的工艺数据组织管理方式将是设计工艺和生产管理平台集成的有效路线。

基于PDM 系统建立和固化工艺BOM 的构建和更改业务过程,同步ERP 系统中一系列实物资源信息,实现工艺BOM 及其关联的工艺信息(工艺规程、工艺文件、物料、工艺装备、工作中心等)及时、准确向ERP 的传递、实现车间无纸化现场查看及数控程序管理与传递。

通过集成,为PDM 系统提供实时的企业资源应用状况,同时解决ERP 系统产品数据源头问题,实现设计制造一体化,促进产品不同业务的协调,减少手工干预和二次输入。

5 结语该文从质量管理要求的客观必要性入手,结合企业现状的整体信息化水平,围绕产品数据包归集的思路,分析了质量数据融合的逻辑和可行性。

同时研究了系统架构、质量数据结构采集关系,对产品研制过程各信息化系统和质量模块的数据接口逻辑和分配关系,形成了一套可以知道实际开发并取得预期成效的设计制造管理一体化平台,为后续产品研制过程的一体化能力建设奠定了良好基础。

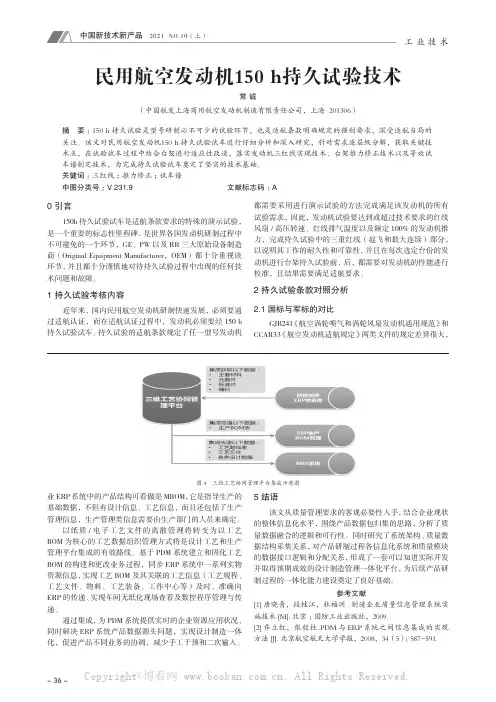

参考文献[1]唐晓青,段桂江,杜福洲.制造企业质量信息管理系统实施技术[M].北京:国防工业出版社,2009.[2]乔立红,张毅柱.PDM与ERP 系统之间信息集成的实现方法[J].北京航空航天大学学报,2008,34(5):587-591.图4 三维工艺协同管理平台集成示意图0 引言150h 持久试验试车是适航条款要求的特殊的演示试验,是一个重要的标志性里程碑,是世界各国发动机研制过程中不可避免的一个环节,GE、PW 以及RR 三大原始设备制造商(Original Equipment Manufacturer,OEM)都十分重视该环节,并且都十分谨慎地对待持久试验过程中出现的任何技术问题和故障。
