IPXX防尘防水等级的标准
IPXX防水防尘等级介绍
IPXX防水防尘等级介绍IP等级是指对电气设备的防护等级，其中防水防尘等级是指该设备对水和固体颗粒物的防护能力。
IPXX防水防尘等级的表示方式为IP加两位数字，其中两位数字分别表示防水等级和防尘等级。
下面将详细介绍IPXX防水防尘等级。
1.防水等级：防水等级用第一位数字表示，数字范围从0到9、每个数字对应的防水等级如下：-0级：无防护，不具备防水功能；-1级：能防止垂直落下的水滴对设备造成损害；-2级：倾斜角度不超过15度的水滴对设备不会造成损害；-3级：在任何角度喷洒水雾对设备不会造成损害；-4级：能防止从任何角度的喷水对设备造成损害；-5级：在任何角度的喷射水流对设备不会造成损害；-6级：能防止大量的液体喷射对设备造成损害；-7级：在设备浸泡在水中的情况下，能保证设备在一定的深度和时间范围内不会受到损害；-8级：能够长时间在特定的水深下工作，如水下设备；-9级：能够长时间在高压条件下工作。
2.防尘等级：防尘等级用第二位数字表示，数字范围从0到6、每个数字对应的防尘等级如下：-0级：无防护，不具备防尘功能；- 1级：对直径大于50mm的固体物体具备防护能力；- 2级：对直径大于12.5mm的固体物体具备防护能力；- 3级：对直径大于2.5mm的固体物体具备防护能力；- 4级：对直径大于1mm的固体物体具备防护能力；- 5级：对直径大于0.1mm的固体物体具备防护能力；- 6级：对直径大于0.01mm的固体物体具备防护能力。
总结：IPXX防水防尘等级是对电气设备防护能力的标准。
其中防水等级用第一位数字表示，数字越大代表防水等级越高；防尘等级用第二位数字表示，数字越大代表防尘等级越高。
IPXX防水防尘等级的标准化目的是为了方便用户根据设备的功能和使用环境选择合适的设备。
IPxx-防护等级
IP（INTERNATIONAL PROTECTION）防护等级系统是由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草。
将灯具依其防尘防湿气之特性加以分级。
这里所指的外物含工具，人的手指等均不可接触到灯具内之带电部分，以免触电。
IP防护等级是由两个数字所组成，第1个数字表示灯具离尘、防止外物侵入的等级；第2个数字表示灯具防湿气、防水侵入的密闭程度。
数字越大表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二所示：表一：第一个标示特性号码（数字）所指的防护程度表二：第二个标示特性号码（数字）所指的防护程度技术文摘 - 防水试验1、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
2、各种等级的防水试验内容(1)IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min;(60L/HOUR)试验持续时间：10 min;(2)IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试完一个面后，换另一个 .....面，共四次。
试验条件：滴水量为3 0.5 mm/min;(180L/HOUR)试验持续时间：4×2.5 min(共10 min);(3)IPX3方法名称：淋水试验试验方法：a.摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。
IPXX防水防尘等级介绍
IPXX防水防尘等级介绍IPXX是对电子设备的防水防尘性能进行评定的标准。
其中IP表示“International Protection”的缩写，XX代表两个数字，分别表示对防尘和防水的等级。
下面将详细介绍IPXX防水防尘等级。
一、防尘等级（第一位数字）0级：无保护，没有防尘的特点。
1级：可以防止较大的固体物体（如直径大于50mm的物体）进入。
2级：可以防止中等大小的固体物体（如直径大于12.5mm的物体）进入。
3级：可以防止小型固体物体（如直径大于2.5mm的物体）进入。
4级：可以防止较小的固体物体（如直径大于1mm的物体）进入。
5级：可以防止灰尘进入，但不能完全防止固体物体进入。
6级：防尘特性极好，不透尘。
二、防水等级（第二个数字）0级：无特殊防水特点。
1级：可以防止雨水的垂直滴落。
2级：可以防止雨水的倾斜侵入，最大角度为15°。
3级：可以防止雨水的倾斜侵入，最大角度为60°。
4级：可以防止喷水的侵入。
5级：可以防止大水柱喷射的侵入。
6级：可以防止海浪的侵入。
7级：可以防止水深不超过1米的情况下短时间浸泡。
8级：可以防止水深超过1米的情况下长时间浸泡。
根据以上的防尘和防水等级，我们可以判断出电子设备的防护能力，从而选择适合的设备。
举个例子，如果一个设备的防尘等级为4，防水等级为6，那么意味着该设备可以防止直径大于1mm的固体物体进入，并且可以防止海浪的侵入。
这种设备适合在海边、沙漠等环境下使用，能够有效防止沙尘、水分等对设备造成的损害。
需要注意的是，IPXX防水防尘等级只是对设备的防护能力进行了标准化的表达，并不表示设备在任何情况下都能100%防水防尘。
因此，在实际使用中还需避免长时间浸泡、水下操作等情况，以免影响设备的正常使用。
综上所述，IPXX防水防尘等级是对电子设备防护能力的标准化评价，通过对设备进行分类，我们可以选择适合的设备保护我们的设备免受尘埃、水分等外界环境的侵害。
IPXX防水等级及防水测试方法
IPXX防水等级及防水测试方法IPXX是一种国际标准，用于评估设备或产品的防水性能。
IP代表国际标准（International Protection）或者说国际防护等级（Ingress Protection），而XX则代表着设备或产品的防尘等级和防水等级。
在防水方面，XX的等级分别指产品的防喷溅水和防浸水能力。
防水等级的测试方法是根据产品的实际使用条件进行的。
主要包括以下几个步骤：步骤1：准备测试设备测试设备包括水源、压力设备、防护盒等。
水源可以是蓄水器、泥浆池等，压力设备可以是水泵或者压缩空气机。
防护盒可以根据实际情况选择合适的型号和尺寸。
步骤2：确定防水等级根据产品的使用环境和要求，确定所需的防水等级。
根据不同的等级，可以确定测试所需的喷水时间、水压和水体温度等参数。
步骤3：进行防水测试将产品放置在防护盒中，根据所需的防水等级，向产品进行不同强度和方向的水喷射。
测试过程中需要记录产品承受的水压、喷射时间和渗入的水量等数据。
步骤4：评估测试结果根据测试数据和所需的防水等级进行评估。
如果产品在测试过程中未发生渗水，且满足防水等级要求，即可判定产品的防水性能良好。
如果产品发生渗水或者不满足要求，需要根据具体情况进行改进或调整。
1.IPX0：无防护：没有特殊防护，无法防止物品的渗水；2.IPX1：滴水防护：垂直滴水不会对产品造成损害；3.IPX2：倾斜滴水防护：倾斜15度方向的滴水不会对产品造成损害；4.IPX3：喷水防护：60度角方向的喷水不会对产品造成损害；5.IPX4：飞溅防护：周围任意方向的喷溅水不会对产品造成损害；6.IPX5：喷水防护：喷水器的喷水不会对产品造成损害；7.IPX6：强力喷水防护：湿度高且压力较大的喷水器的喷水不会对产品造成损害；8.IPX7：在规定条件下正常操作30分钟后，放入1米深的水中浸泡30分钟，仍然能正常工作；9.IPX8：在规定条件下正常操作后，放入特定的水中浸泡，浸泡时间和深度由制造商确定。
防尘防水等级对照表
防尘防水等级对照表IPxx防尘防水等级防尘等级(第一个X表示) 防水等级(第二个X表示)0：没有保护0：没有保护1：防止大的固体侵入1：水滴滴入到外壳无影响2：防止中等大小的固体侵入2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：防止小固体进入侵入3：水或雨水从60度角落到外壳上无影响4：防止物体大于1mm的固体进入4：液体由任何方向泼到外壳没有伤害影响5：防止有害的粉尘堆积5：用水冲洗无任何伤害6：完全防止粉尘进入6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水例如：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。
NEMA等级与IP等级对照表1．范围：防水试验包括第二位特征数字为1至8,,即防护等级代码为IPX1至IPX8。
2．各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试完一个面后，换另一个．．．．．面，共四次。
试验条件：滴水量为3 0.5 mm/min；试验持续时间：4×2.5 min（共10 min）；（3）IPX3方法名称：淋水试验试验方法：a. 摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为0.07 L/min。

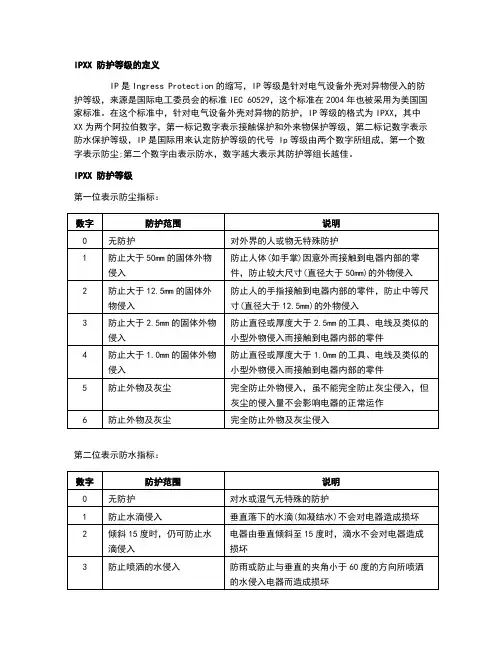

IPXX防护等级以及防水试验的规定及要求
IPXX 防护等级的定义IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。
在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，IP是国际用来认定防护等级的代号 Ip等级由两个数字所组成，第一个数字表示防尘;第二个数字由表示防水，数字越大表示其防护等组长越佳。
IPXX 防护等级第一位表示防尘指标：第二位表示防水指标：IPXX等级中关于防水试验的规定及要求：一、范围防水试验包括第二位特征数字为1至8,即防护等级代码为IPX1至IPX8。
二、各种等级的防水试验内容1、IPX1 滴水试验装置方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为1 0.5 mm/min；试验持续时间：10 min；2、IPX2 滴水试验装置方法名称：倾斜 15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试完一个面后，换另一个面，共四次。
试验条件：滴水量为3 0.5 mm/min；试验持续时间： 4×2.5 min（共10 min）；3、IPX3 箱式淋雨试验箱方法名称：淋水试验试验方法：A、摆管式淋水试验试验设备：摆管式淋水溅水试验装置（装置图形及其试验方法见本书2.14）试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。
防尘防水等级
防尘防水防护等级采用国际电工委员会（IEC）推荐的IP××等级标准，不同的安装场所，等级是不一样的。
具体可参照下面的说明选定。
在等级标准中，“××”是两位数字，第一位表示对固体的防护等级，第二位表示对液体的防护等级。
固体防护等级有7个等级，用0-6分别表示；液体防护等级有9个等级，用0-8分别表示。
防尘等级0 ：没有保护1 ：防止大的固体侵入2 ：防止中等大小的固体侵入3 ：防止小固体进入侵入4 ：防止物体大于1mm 的固体进入5 ：防止有害的粉尘堆积6 ：完全防止粉尘进入防水等级0 ：没有保护1 ：水滴滴入到外壳无影响2 ：当外壳倾斜到15 度时，水滴滴入到外壳无影响3 ：水或雨水从60 度角落到外壳上无影响4 ：液体由任何方向泼到外壳没有伤害影响5 ：用水冲洗无任何伤害6 ：可用于船舱内的环境7 ：可于短时间内耐浸水（1m）8 ：于一定压力下长时间浸水测试方法例：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。
IPxx等级中关于防水实验的规定。
IPx 1方法名称：垂直滴水试验试验设备：滴水试验装置试样放置：按试样正常工作位置摆放在以1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为10.5 mL/min持续时间：10 minIPx 2方法名称：倾斜15°滴水试验试验设备：滴水试验装置试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试验完一个面后，换另一个面，共四次。
试验条件：滴水量为30.5 mL/min持续时间：4×2.5 min（共10 min）IPx 3方法名称：淋水试验试验方法：a。
摆管式淋水试验试验设备：摆管式淋水溅水试验装置试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm ，样品台不旋转。
防尘防水等级对照表
防尘防水等级对照表IPxx防尘防水等级防尘等级(第一个X表示) 防水等级(第二个X表示)0：没有保护 0：没有保护1：防止大的固体侵入 1：水滴滴入到外壳无影响2：防止中等大小的固体侵入 2：当外壳倾斜到15度时，水滴滴入到外壳无影响3：防止小固体进入侵入 3：水或雨水从60度角落到外壳上无影响4：防止物体大于1mm的固体进入 4：液体由任何方向泼到外壳没有伤害影响5：防止有害的粉尘堆积 5：用水冲洗无任何伤害6：完全防止粉尘进入 6：可用于船舱内的环境7：可于短时间内耐浸水（1m）8：于一定压力下长时间浸水例如：有秤或显示仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害。
NEMA等级与IP等级对照表1．范围：防水试验包括第二位特征数字为1至8,,即防护等级代码为IPX1至IPX8。
2．各种等级的防水试验内容（1）IPX1方法名称：垂直滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部至滴水口的距离不大于200mm试验条件：滴水量为10.5 mm/min；试验持续时间：10 min；（2）IPX2方法名称：倾斜 15°滴水试验试验设备：滴水试验装置及其试验方法见2.11试样放置：使试样的一个面与垂线成15°角，样品顶部至滴水口的距离不大于200mm。
每试完一个面后，换另一个．．．．．面，共四次。
试验条件：滴水量为30.5 mm/min；试验持续时间： 4×2.5 min（共10 min）；（3）IPX3方法名称：淋水试验试验方法：a. 摆管式淋水试验试验设备：摆管式淋水溅水试验装置(装置图形及其试验方法见本书2.14)试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。
试验条件：水流量按摆管的喷水孔数计算,每孔为 0.07 L/min。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IPXX防尘防水等级的标准
防尘
防水0：没有保护
IP00IP10IP201：水滴滴入到外壳无影响
IP01IP11IP212：当外壳倾斜到15度时，水滴滴入到外壳无影响
IP02IP12IP223：水或雨水从60度角落到外壳上无影响IP03IP13IP234：液体由任何方向泼到外壳没有伤害影响IP04IP14IP245：用水冲洗无任何伤害IP05IP15IP256：可用于船舱内的环境IP06IP16IP267：可于短时间内耐浸水（1m）IP07IP17IP278：于一定压力下长时间浸水
IP08
IP18
IP28
IPxx 防尘防水等级 的划分规则
防尘等级(第一个X表示) 0：没有保护
1：防止大的固体侵入
2：防止中等大小的固体侵入 3：防止小固体进入侵入
4：防止物体大于1mm的固体进入 5：防止有害的粉尘堆积 6：完全防止粉尘进入
防水等级(第二个X表示) 0：没有保护
1：水滴滴入到外壳无影响
2：当外壳倾斜到15度时，水滴滴入到外壳无影响 3：水或雨水从60度角落到外壳上无影响 4：液体由任何方向泼到外壳没有伤害影响 5：用水冲洗无任何伤害 6：可用于船舱内的环境
7：可于短时间内耐浸水（1m） 8：于一定压力下长时间浸水
例：有仪表标示为IP65，表示产品可以完全防止粉尘进入及可用水冲洗无任何伤害
0：没有保护
1：防止大的固体侵入
2：防止中等大小的固体侵入。
