常用绘图软件格式转换方法

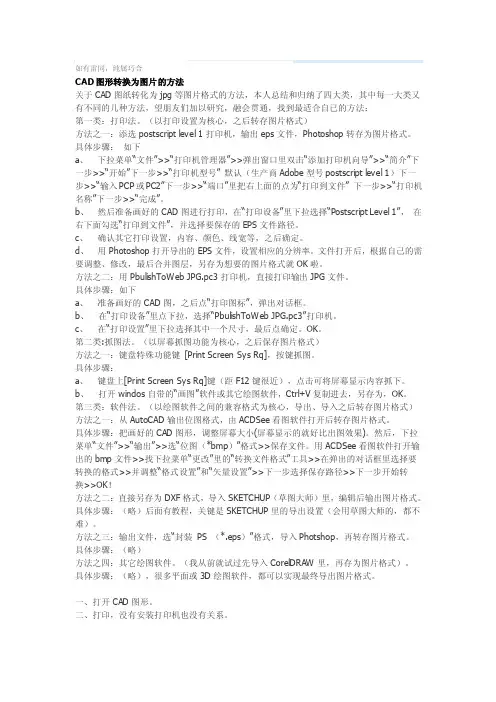

CAD图形转换方法[整理版]
![CAD图形转换方法[整理版]](https://img.taocdn.com/s3/m/a93ff43fbc64783e0912a21614791711cc7979e5.png)
如有雷同，纯属巧合CAD图形转换为图片的方法关于CAD图纸转化为jpg等图片格式的方法，本人总结和归纳了四大类，其中每一大类又有不同的几种方法，望朋友们加以研究，融会贯通，找到最适合自已的方法：第一类：打印法。
（以打印设置为核心，之后转存图片格式）方法之一：添选postscript level 1打印机，输出eps文件，Photoshop转存为图片格式。
具体步骤：如下a、下拉菜单“文件”>>“打印机管理器”>>弹出窗口里双击“添加打印机向导”>>“简介”下一步>>“开始”下一步>>“打印机型号” 默认（生产商Adobe型号postscript level 1）下一步>>“输入PCP或PC2”下一步>>“端口”里把右上面的点为“打印到文件” 下一步>>“打印机名称”下一步>>“完成”。
b、然后准备画好的CAD图进行打印，在“打印设备”里下拉选择“Postscript Level 1”，在右下面勾选“打印到文件”，并选择要保存的EPS文件路径。
c、确认其它打印设置，内容、颜色、线宽等，之后确定。
d、用Photoshop打开导出的EPS文件，设置相应的分辨率。
文件打开后，根据自己的需要调整、修改，最后合并图层，另存为想要的图片格式就OK啦。
方法之二：用PbulishToWeb JPG.pc3打印机，直接打印输出JPG文件。
具体步骤：如下a、准备画好的CAD图，之后点“打印图标”，弹出对话框。
b、在“打印设备”里点下拉，选择“PbulishToWeb JPG.pc3”打印机。
c、在“打印设置”里下拉选择其中一个尺寸，最后点确定。
OK。
第二类:抓图法。
（以屏幕抓图功能为核心，之后保存图片格式）方法之一：键盘特殊功能键[Print Screen Sys Rq]，按键抓图。
具体步骤：a、键盘上[Print Screen Sys Rq]键（距F12键很近），点击可将屏幕显示内容抓下。
机械设计软件之间的数据转换格式
CAD/CAM软件之间的数据交换五月水整理随着CAD技术的不断发展和日益成熟以及各行业CAD应用的不断深入，CAD标准化工作越来越显示出了它的重要性。
CAD标准化工作作为高新技术标准化的一部分，在CAD 技术工作中占有很重要的位置，国家科委工业司和国家技术监督局标准司于'八五'期间共同发布了《CAD通用技术规范》，规定了我国CAD技术各方面的标准，而其中CAD数据交换问题是CAD广泛应用后各行业所面临的重要问题。
由于CAD数据的急剧膨胀，而不同的CAD系统产生的数据文件又采用不同的数据格式，甚至各个CAD系统中数据元素的类型也不尽相同，这种状况潜在地阻碍了CAD技术的进一步应用和发展。
所以，如何能使企业的CAD技术信息实现最大限度的共享并进行有效的管理是标准化所面临的非常重要的课题。
目前，在微机和工作站上用于数据交换的图形文件标准主要有：AutoCAD系统的DXF(DataExchangeFile)文件，美国标准IGES(InitialGraphicsExchangeSpecification即初始图形交换规范)及国际标准STEP(StandardfortheExchangeofProductmodeldata)。
等其他一些较为重要的标准还有：在ESPRIT(欧洲信息技术研究与开发战略规划)资助下的CAD-I标准(仅限于有限元和外形数据信息)；德国的VDA-FS标准(主要用于汽车工业)；法国的SET标准(主要应用于航空航天工业)等等。
一几种格式的详细介绍1.DXFAutoCAD的DXF文件是具有专门格式的ASCII码文本文件，它比较好读，易于被其它程序处理，主要用于实现高级语言编写的程序与AutoCAD系统的连接，或其他CAD系统与AutoCAD之间的图形文件交换。
由于AutoCAD在世界范围内的应用极为广泛，已经深入到各行各业之中，所以它的数据文件格式已经成为一种事实上的工业标准。
如何在CAD中将DWG格式转换成PDF或者JPG格式
如何在CAD中将DWG格式转换成PDF或者JPG格式File -> Export命令可以将所选内容转为BMP（要选择的）格式，然后再存为JPG的就可以一、输入EXPORT命令,再另存为WMF格式的图像,非常的清楚,就是一点不好,线性分的不是很清楚,虚线好像打印的时候打不出来,还有一点就是打印的效果不太好,不过其他都挺好,作为电子版本发给人,跟CAD里画出来一样,可以放大很多倍.（即白底）二、打saveimg命令存储为bmp格式的图片就是“高清晰的图片”。
（即黑底）三、1、“文件”＼“打印”，或者直接按“Ctrl+P”。
（即白底）2、“打印设备”——选择虚拟打印机“PublishToWeb JPG.pc3”（有时这一步会弹出一个对话框，选择“使用默认图纸尺寸”，以后的自定义图纸的单位就是像素；选择“使用自定义图纸尺寸”，下面的步骤中，自定义图纸的单位就是毫米。
因为我们是要输出JPG，所以当然选择“使用默认图纸尺寸”）。
3、选择好第二步的虚拟打印机后，点击右边的“特性”进入“打印机配置编辑器”中的“设备和文档设置”。
在这里有许多设置，请朋友们自己琢磨，我只提示几条经常用到的设置。
请继续往下看。
4、接上一步a.“图形”＼“自定义特性”——单击“自定义特性”按纽，在这里选择你想要的背景色。
b.选择“自定义图纸尺寸”——单击“添加”。
选择“创建新图纸”，点击“下一步”；自己定义想要的像素大小。
点击“下一步”；取一个自定义图纸的名称，如“我的JPG”。
点击“下一步”；点击“完成”后，再点击“确定”退出“打印机配置编辑器”对话框。
5、在“打印设备”右下角有一个“文件名和路径”，在这里可以更改你想要输出JPG图的路径。
（注：如果在第一步选择“文件”＼“页面设置”，虽然界面和“文件”＼“打印”非常相似，但却没有可选择的文件输出路径设置，请朋友们留意了。
）6、点击“打印设置”，在“图纸尺寸”中选择CAD定义好的图纸，如果不能满足你的需要，就选择刚才自己定义的图纸。
如何利用测绘软件进行CAD数据转换和处理
如何利用测绘软件进行CAD数据转换和处理在现代社会，测绘软件在土地规划、建筑设计、城市规划等领域起着非常重要的作用。
测绘软件可以帮助我们将实地测量的数据转换成CAD（计算机辅助设计）数据，并进行后续的处理。
本文将介绍如何利用测绘软件进行CAD数据转换和处理的基本步骤和技巧。
第一步：收集和导入数据在进行CAD数据转换和处理之前，我们首先需要收集实地测量的数据。
这些数据可以是通过全站仪、GPS（全球定位系统）或其他测量设备获得的。
收集到的数据可以包括地形高程、地理坐标、道路线路等信息。
接下来，我们需要将收集到的数据导入到测绘软件中。
测绘软件通常支持多种数据格式的导入，如DXF（数据交换格式）、CSV（逗号分隔值）等。
选择合适的导入格式，并按照软件的说明将收集到的数据导入到软件中。
第二步：数据处理和编辑一旦数据导入到测绘软件中，我们可以开始进行数据处理和编辑。
数据处理可以包括CAD数据的清理、精度调整、坐标系转换等。
CAD数据清理是指清除导入数据中的无效或错误点。
例如，我们可能需要删除测量误差较大或重复的数据点，以保证后续分析和设计的准确性。
数据的精度调整是指将导入数据与现实世界的真实坐标相对应。
这可以通过配准点的方式来实现，即在导入数据中选择几个已知坐标的点，然后将其与实际测量的坐标进行比较和校正。
坐标系转换是指将导入数据的坐标系转换成CAD软件中所使用的坐标系。
在进行城市规划或跨区域测绘时，不同地区可能使用不同的坐标系。
通过坐标系转换，我们可以将数据统一为CAD软件所需的坐标系，以方便后续的分析和设计。
在数据处理完成后，我们可以对数据进行编辑。
这包括添加或删除点、线、面等CAD要素，进行数据的切割、合并等操作。
通过数据编辑，我们可以根据具体的需求对数据进行修正和完善。
第三步：CAD数据转换一旦数据处理和编辑完成，我们可以将数据转换为CAD格式的文件。
CAD文件可以包括DWG（DWG是AutoCAD的原生文件格式）和DXF等。
cad文件格式及转换
cad在完成绘制之后，保存时所选的文件类型（T）有哪几种，它们都有什么特征或有什么不同？首先CAD保存分为4种格式分别是DWG.DWS.DWT.DXF 下面我们具体分析下DWG ——AutoCAD的图形文件，是二维图面档案。
它可以和多种文件格式进行转化，如.DWF等。
DWG文件打开软件介绍：ABViewer是Soft Gold 推出的ABViewer 图形查看器适合在家庭和工作中使用，它可以查看、浏览并编辑CAD 格式(DWG, DXF, HPGL, SVG, CGM 等) 以及约30 种光栅图像格式，该程序还可以精确调节图形，并将其转成不同的文件格式。
程序具有批处理功能。
ABViewer 的界面直观，在工具栏上可以迅速找到有关选项及命令。
在浏览器面板浏览文件夹时，即可打开文件，频繁使用的图形会加到收藏列表中。
dws ——AutoCAD 图形标准检查文件dwt——AutoCAD样板FrontPage模板AutoCAD FrontPage文件是网页模板文件(Dreamweaver Template), 在创建网站的多个网页的时候，通常可以将网页的共同部分创建成为一个模板, 然后给多个网页调用, 以实现网页代码的重复利用. 制作模板的时候, 用户可以自定义的模板可编辑区域和非可编辑区域, 可编辑区域将在调用模板的网页中再次填充代码.DXF 是Autodesk公司开发的用于AutoCAD与其它软件之间进行CAD 数据交换的CAD数据文件格式,是一种基于矢量的ASCII 文本格式。
由于Autocad现在是最流行的cad系统，DXF也被广泛使用，成为事实上的标准。
绝大多数CAD系统都能读入或输出DXF文件。
DXF文件是由很多的“代码”和“值”组成的“数据对”构造而成，这里的代码称为“组码”（group code），指定其后的值的类型和用途。
每个组码和值必须为单独的一行的。
DXF文件被组织成为多个“段”（section），每个段以组码“0”和字符串“SECTION”开头，紧接着是组码“2”和表示段名的字符串（如HEADER）。
CAD教程 导出数据与格式转换
CAD教程：导出数据与格式转换大家好！在这篇文章中，我将为大家介绍如何在CAD软件中导出数据并进行格式转换。
CAD软件是一款广泛应用于工程设计领域的绘图软件，它可以帮助我们创建、编辑和查看各种三维模型和图纸。
首先，我们需要将我们的设计或模型导出成数据文件。
在CAD软件中，通常支持多种数据文件格式，比如DWG、DXF、STEP等。
选择合适的文件格式，这取决于你的具体需求和与其他软件的兼容性。
在导出的过程中，我们需要注意一些细节，以确保导出结果的准确性和完整性。
在CAD软件中，导出数据的方法很简单。
首先，选择你想要导出的对象或模型，可以是整个场景或者其中的一部分。
然后，在菜单栏或工具栏中找到“导出”或“另存为”选项，点击它并选择目标文件格式。
接下来，指定保存路径和文件名，最后点击“保存”按钮即可完成导出。
一旦我们成功导出了数据文件，接下来就是将其进行格式转换了。
格式转换可以帮助我们将CAD软件对应的数据文件转换为其他软件可读取的格式，以满足不同软件之间的数据交换需求。
常用的格式转换工具有AutoCAD、SolidWorks等。
在进行格式转换时，我们需要注意以下几点。
首先，了解目标软件支持的文件格式以及其要求。
根据目标软件的要求，选择合适的转换工具，以确保转换结果的准确性和兼容性。
其次，注意转换过程中的选项设置，例如文件单位、坐标系、精度等，在转换前进行适当的设置。
最后，对转换后的文件进行验证，确保数据的一致性和正确性。
在进行格式转换时，我们可以根据具体需求选择不同的转换方式。
例如，对于简单的平面图或图纸，我们可以直接进行格式转换，将其转换为PDF、JPEG或PNG等常见的图片格式。
对于复杂的三维模型，则需要使用专业的三维模型转换软件，如SolidWorks、3ds Max等，将CAD软件的数据文件转换为目标软件支持的格式，如STL、IGES、STEP等。
除了格式转换，我们还可以进行数据处理和优化。
CAD软件通常支持一些数据处理工具，如缩放、旋转、裁剪等，可以帮助我们对导出的数据进行调整和优化。
常用工业设计软件(UG、ProE、SolidWorks、AautoCAD)的文件相互转换技术
常用工业设计软件(UG、Pro/E、SolidWorks、AautoCAD)的文件相互转换技术【摘要】本文重点介绍用三维图形文件转换成二维图形文件格式的一种可靠方法以及不同软件的三维图形文件的相互转换技术, 解决了各单位、各部门之间由于所用软件不同而需要达到CAD 数据共享的问题。
【关键词】二维图形三维图形数据转换在结构设计和模具、加工的过程中, 不同公司之间或同一公司不同应用之间, 由于大家使用不同的软件, 经常会遇到要把UG、Pro/E、Solid Works 、AutoCAD 的文件数据进行转换和再转换。
一、有关UG 、Pro /E 、Solid Works 、AutoCAD 软件的简单介绍1.1 、最有代表性的CAD 系统是美国Autodesk 公司开发的具有三维功能的通用二维CAD 绘图软件—AutoCAD, 如最普及的Auto-CAD 2004 是用于机械、工程和设计的AutoCAD 软件产品。
1.2 、UG (全称Unigraphics) 是美国EDS 旗下PLM Solution- UG公司集CAD/CAM/CAE 于一体的大型集成软件系统。
其三维复合型、特征建模、装配建模、装配间隙与干涉检查、机构运动分析和结构有限元分析的功能强大, 加上其在技术上处于领先地位的CAM, 使产品设计、分析和加工一次完成, 实现了CAD/CAM/CAE 的有机集成。
1.3 、Pro/E(全称Pro/ENGINEER)是美国PTC 公司的数字化产品设计制造系统。
率先将高端CAD 系统从航空、航天、国防尖端领域推介到民用制造行业, 为现代CAD 的技术发展与应用普及做出了贡献。
1.4 、美国Solid Works 公司开发的Solid Works 是一个集二维/ 三维图形于一体的大型CAD 软件。
它的特点是: ( 1 ) 对文件数据有较强的自动修复功能。
( 2 ) 输入输出的文件格式非常多, 可以很方便的进行文件数据的转换。
CAD绘图中的图形转换与格式转换技巧
CAD绘图中的图形转换与格式转换技巧CAD软件作为一种广泛应用于设计和制图领域的工具，其强大的功能与灵活性受到了许多设计师和工程师的青睐。
在绘图过程中，我们经常需要进行图形转换与格式转换，以满足设计需求或者适应不同的输出格式。
本文将介绍一些常用的CAD绘图中的图形转换与格式转换技巧，帮助读者提高工作效率。
首先，我们来讨论图形转换方面的技巧。
在CAD绘图中，我们常常需要将一个图形转换为另外一种形式，如从2D图形转换为3D模型，或者从一个文件格式转换到另一个文件格式。
这里，我将介绍一些常用的图形转换技巧。
1. 2D图形到3D模型的转换：在CAD软件中，我们可以使用不同的命令和工具将2D图形转换为3D模型。
例如，使用拉伸（Extrude）命令可以将一个2D图形延伸为3D模型。
另外，我们还可以使用旋转（Rotate）和偏移（Offset）命令来将2D图形转换为3D模型，并进一步进行编辑和修改。
2. 3D模型到2D图形的转换：有时候，我们需要将一个复杂的3D模型简化为2D图形进行输出或者进一步处理。
在CAD软件中，我们可以使用剖视图（Section）或者投影视图（Projection）命令将3D模型转换为2D图形。
3. 不同文件格式间的转换：不同的CAD软件支持的文件格式各不相同，而在实际工作中，我们可能需要将一个CAD文件转换为另一种文件格式以满足不同的需求。
在CAD软件中，一般会提供导出（Export）或者导入（Import）命令来进行文件格式的转换。
例如，我们可以将一个CAD文件导出为DXF（Drawing Exchange Format）格式，以便与其他CAD软件进行兼容。
接下来，让我们来探讨一下格式转换方面的技巧。
在CAD绘图中，格式转换是指将一个CAD文件转换为另一种输出格式，如将CAD图纸转换为PDF文件或者图像文件。
下面是一些常用的格式转换技巧。
1. CAD图纸到PDF文件的转换：PDF文件是一种广泛使用的文件格式，可以方便地在不同的设备和平台上进行查看和共享。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
怎样能把PRO/E中的2D图或者工程图用AUTOCAD打开,或是相反在pro/e2001(2001280)中可以直接将AutoCAD的*.dwg文件输入到草绘器中（新改变）
AutoCAD（这里说的是2000中文版）使用的文件格式是：*.dwg、*.dxf
pro/e使用的工程图文件格式是：*.drw
pro/e使用的草绘器文件是：*.sec
在pro/e2001(2001280)版本中
* 将autoCAD的*.dwg(仅*.dwg文件可以）文件输入到pro/e草绘器中————能(最新改变）方法是在pro/e的草绘器中
Sketch > Data from File... >选择AutoCAD的*.dwg格式文件
* 在pro/e的草绘器中输出autoCAD文件————不能
*将pro/e的工程图文件输出成AutoCAD的*.dwg、*.dxf格式————能方法是在pro/e的工程图中
File > Save a Copy >选择相应的DXF或DWG格式将AutoCAD格式的文件输入到pro/e工程图文件中————能方法是在pro/e的工程图中
Insert > Data from File...>选择相应的*.dxf或*.dwg文件在pro/e2000i2（2001040）版本中
*将pro/e的工程图文件输出成AutoCAD的*.dwg、*.dxf格式————能方法是在pro/e的工程图中
File > Export > Model >选择相应的DXF或DWG
将AutoCAD格式的文件输入到pro/e工程图文件中————能方法是在pro/e的工程图中File > Import > Append to Model... >选择相当的*.dxf或*.dwg文件
* 将autoCAD文件输入到pro/e草绘器中————不能
* 在pro/e草绘器中输出autoCAD文件————不能
* 在pro/e草绘器中使用pro/e的工程图文件————能方法是在草绘器中File > Import > Append to Model... >选择pro/e 工程图文件*.drw。
