悬挑脚手架一般有两种，一种是每层一挑，另外一种是多层悬挑。
悬挑脚手架使用要按照悬挑脚手架规范来操作。
那么，下面让我们一起来看看最新悬挑脚手架规范。
最新悬挑脚手架规范
1、一次性悬挑脚手架不宜超过20M
2、型钢悬挑宜采用双轴对称的工字钢
3、悬挑钢梁的截面高度不应小于160mm，锚固型钢的U型钢筋拉环或锚固螺栓直径不宜小于16mm
4、钢丝绳采用建筑结构的吊环使用HPB235级钢筋，直径不宜小于20mm
5、悬挑钢梁的长度应按设计计算，固定长度不应小于悬挑长度的1.25倍，U型钢筋拉环或锚固螺栓应预埋至混凝土上梁板底层钢筋位置
6、锚固位置设置在楼板时楼板不宜小于120mm，小于120mm应采取加固措施。
7、悬挑梁一般情况下为2m，局部悬挑不宜超过3m。
悬挑脚手架一般有两种：一种是每层一挑，将立杆底部顶在楼板、梁或墙体等建筑部位，向外倾斜固定后，在其上部搭设横杆、铺脚手板形成施工层，施工一个层高，待转入上层后，再重新搭设脚手架，提供上一层施工;另外一种是多层悬挑，将全高的脚手架分成若干段，每段搭设高度不超过20m，利用悬挑梁或悬挑架作脚手架基础分段悬挑分段搭设脚手架，利用此种方法可以搭设超过50m以上的脚手架，悬挑脚手架外立面须满设剪刀撑。
一、施工方案
1、悬挑式脚手架必须编制专项施工方案。
方案应有设计计算书(包括对架体整体稳定性、支撑杆件的受力计算)，有针对性较强的、较具体的搭设拆卸方案和安全技术措施，并画出平面、立面图以及不同节点详图。
2、专项施工方案包括设计计算书必须经企业技术负责人审批签字盖章后方可施工。
二、悬挑梁及架体稳定
1、挑架外挑梁或悬挑架应积极采用型钢或定型桁架。
2、悬挑型钢或悬挑架通过预埋与建筑结构固定，安装符合设计要求。
3、挑架立杆与悬挑型钢连接必须固定，防止滑移。
4、架体与建筑结构进行刚性拉结，按水平方向小于7M、垂直方向等于层高设一拉结点，架体边缘及转角处1M范围内必须设拉结点。
三、脚手板
挑架层层满铺脚手片，脚手片须用不细于18#铅丝双股并联绑扎不少于4点，要求牢固，交接处平整，无探头板，不留空隙，脚手片应保证完好无损，破损的及时更换。
四、荷载
施工荷载均匀堆放，并不超过3.0KN/m2。
建筑垃圾或不用的物料必须及时清除。
五、交底与验收
1、挑架必须按照专项施工方案和设计要求搭设。
实际搭设与方案不同的，必须经原方案审批部门同意并及时做好方案的变更工作。
2、挑架搭拆前必须进行针对性强的安全技术交底，每搭一段挑架均需交底一次，交底双方履行签字手续。
3、每段挑架搭设后，由公司组织验收，内容良化，合格后挂合格牌方可投入使用。
验收人员须在验收单上签字，资料存档。
六、杆件间距
挑架步距不得大于1.8M，横向立杆间距不大于1M，纵向间距不大于1.5M。
七、架体防护
1、挑架外侧必须用建设主管部门认证的合格的密目式安全网封闭围护，安全网用不小于18#铅丝张挂严密。
且应将安全网挂在挑架立杆里侧，不得将网围在各杆件外侧。
2、挑
架与建筑物间距大于20cm处，铺设站人片。
除挑架外侧、施工层设置1.2M高防护栏杆和18cm高踢脚杆外，挑架里侧遇到临边时(如大开间窗、门洞等)时，也应进行相应的防护。
八、层间防护
挑架作业层和底层应用合格的安全网或采取其他措施进行分段封闭式防护。
九、脚手架材质
1、钢管脚手架应选用外径48mm，壁厚3.5mm的A3钢管，表面平整光滑，无锈蚀、裂纹、分层、压痕、划道和硬弯，新用钢管有出厂合格证。
搭设架子前应进行保养、除锈并统一涂色，颜色应力求环境美观。
2、钢管脚手架搭设使用的扣件应符合建设部《钢管脚手扣件标准》要求，有扣件生产许可证，规格与钢管匹配，采用可锻铸铁，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。
3、型钢宜采用A3号槽钢或工字钢。
2024年花篮式悬挑脚手架的规范
故障处理及维修方法
01
针对常见故障的应急处理措施
对于花篮式悬挑脚手架使用过程中可能出现的常见故障，应提前制定相
应的应急处理措施，以便在故障发生时能够迅速应对，降低对工程进度
和安全的影响。
02
维修流程规范化
对于需要维修的花篮式悬挑脚手架，应建立规范的维修流程，包括故障
申报、故障诊断、维修方案制定、维修实施、维修验收等环节，确保维
作用
用于高层建筑的外墙施工、装修 、维护等作业，提供安全、稳定 的工作平台。
结构形式与分类
结构形式
主要由悬挑梁（或悬挑架）、支撑系 统、防护设施等组成。
分类
根据悬挑方式可分为单侧悬挑和双侧 悬挑；根据使用材料可分为钢构悬挑 和混凝土构悬挑。
适用范围及优缺点
• 适用范围：适用于高层建筑、多层建筑的外墙施工、装修等。 特别适用于建筑物周边场地狭窄、无法搭设落地式脚手架的情 况。
花篮式悬挑脚手 架的规范
目录
• 悬挑脚手架基本概念与特点 • 花篮式悬挑脚手架设计要求 • 施工安装与验收标准 • 使用维护与保养措施 • 安全防护措施与应急处理 • 法律法规遵循与监管要求
01
悬挑脚手架基本概念与特 点
定义及作用
定义
悬挑脚手架是一种通过悬臂梁或 悬挑架将荷载传递至建筑物结构 上的临时支撑系统。
修工作的质量和效率。
03
强化维修人员的培训和管理
为提高维修工作的专业性和准确性，应加强对维修人员的培训和管理，
提高其专业技能和责任意识，确保维修工作的顺利进行。
05
安全防护措施与应急处理
安全防护装备配置要求
个人防护装备
01
所有在悬挑脚手架上工作的人员必须佩戴安全帽、安全带、防
悬挑脚手架最新规范
悬挑脚手架最新规范
1、一次性悬挑脚手架不宜超过20M
2、型钢悬挑宜采用双轴对称的工字钢
3、悬挑钢梁的截面高度不应小于160mm，锚固型钢的U型钢筋拉环或锚固螺栓直径不宜小于16mm
4、钢丝绳采用建筑结构的吊环使用HPB235级钢筋，直径不宜小于20mm
5、悬挑钢梁的长度应按设计计算，固定长度不应小于悬挑长度的1.25倍，U型钢筋拉环或锚固螺栓应预埋至混凝土上梁板底层钢筋位置
6、锚固位置设置在楼板时楼板不宜小于120mm，小于120mm应采取加固措施。
7、悬挑梁一般情况下为2m，局部悬挑不宜超过3m。
悬挑脚手架施工标准最新版
悬挑外脚手架施工标准1适用范围本施工标准适用于高度不大于100m的高层建筑或高耸建筑物上使用的悬挑式脚手架的设计、施工及验收。
2主要应用标准和规范2.1《扣件式钢管脚手架安全技术规范》（JGJ130-2011）2.2《建筑施工安全检查标准》(JGJ59-2011)2.3《钢结构工程施工规范》（GB50755-2012）2.4《危险性较大的分部分项工程安全管理办法-建质[2009]87号》2.5各工程施工图图纸3需要了解相关的规范和标准3.1基本构造要求规范中推荐以双轴对称截面钢梁做悬挑梁结构。
悬挑脚手架的搭设高度不超过20米。
悬挑梁截面高度不应小于160mm。
每个型钢悬挑梁外端宜设置钢丝绳或钢拉杆与上一层建筑结构斜拉结，钢丝绳、钢拉杆作为附加保险措施，不参与悬挑钢梁受力计算。
悬挑梁尾端应在两处及以上固定于钢筋混凝土梁板结构上。
锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16㎜。
悬挑钢梁悬挑长度一般情况下不超过2m能满足施工需要，但在工程结构局部有可能满足不了使用要求，局部悬挑长度不宜超过3米。
大悬挑另行专门设计及论证。
在建筑结构角部，钢梁宜扇形布置；如果结构角部钢筋较多不能留洞，可采用设置预埋件焊接型钢三角架等措施。
悬挑钢梁支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上，否则应采取加固措施。
3.2型钢悬挑梁宜采用高度不应小于 160mm 双轴对称截面的型钢（工字钢）做悬挑梁结构。
悬挑梁端部设置定位点，定位点离悬挑梁端部不应小于 100mm 。
定位点可采用长 0.2m，直径 25-30mm 的钢筋或短管。
固定端长度大于悬挑端 1.25 倍，悬挑梁间距应按悬挑架架体立杆纵距设置，每一纵距设置一根。
（不允许有连梁）悬挑脚手架挑梁结构及其锚固1——木楔楔紧悬挑钢梁穿墙构造悬挑钢梁楼面构造挑梁结构及其锚固的验算内容：悬挑梁的强度；悬挑梁的挠度；当无有效支撑体系时悬挑梁的稳定；悬挑梁锚固段压点处 U 型钢筋拉环或螺栓的强度；压点处楼板承受锚固负弯矩时的抗弯强度；悬挑梁前端支点下混凝土梁（板）的承载力。

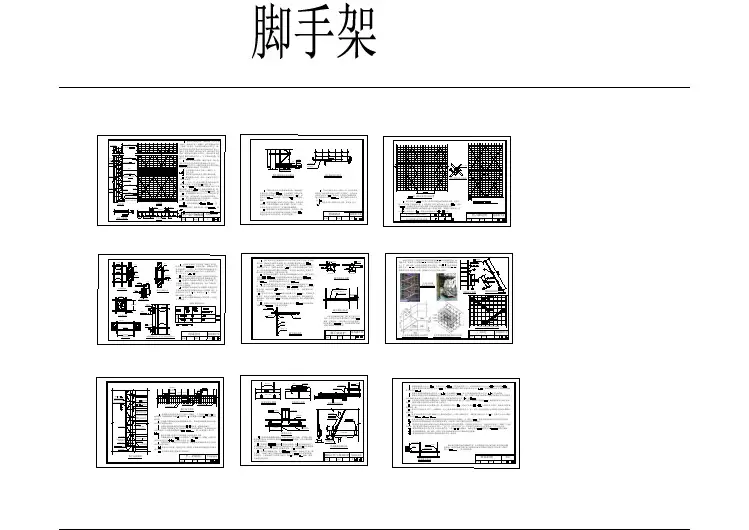

长沙地区标准脚手架搭设详图(落地式 悬挑式 爬架)_t3
