槽型光电开关接法
光电开关 使用方法
光电开关使用方法光电开关是一种利用光源和光敏元件之间的光信号来控制电路的一种传感器。
它广泛应用于工业自动化、电子器件、通信设备、电力系统等领域。
下面我将详细介绍光电开关的使用方法。
光电开关通常由发射器和接收器两个部分组成。
发射器是一个发射红外线光源的装置，而接收器则是一个能够接收红外线光信号的元件。
通过光电开关可以实现非接触式的检测和控制，其原理是发射器发射的红外线光被目标物体反射或遮挡后，由接收器接收和解析，从而产生不同的电信号。
根据接收到的信号，可以进行各种控制操作。
使用光电开关的第一步是将发射器和接收器安装在目标物体要检测的位置。
发射器通常安装于目标物体的一侧，而接收器则安装于目标物体的另一侧。
需要注意的是，确保发射器和接收器之间的光线传输通畅，没有障碍物阻挡。
第二步是将光电开关与控制电路连接。
光电开关通常有三个连接端口：一个是发射器的正极，一个是接收器的正极，还有一个是共地。
这些端口需要与控制电路中对应的端口相连接。
需要注意的是正确连接，以免出现电路短路或异常情况。
第三步是调整光电开关的工作距离和灵敏度。
光电开关通常有调节旋钮或旋转开关，可以通过调节这些装置来改变开关的工作距离和灵敏度。
根据具体需求，可以适当调整这些参数，以达到最佳效果。
在实际使用过程中，需要注意以下几点：首先，需要选择合适的工作电压。
不同型号的光电开关适用于不同的工作电压，因此需要确认所使用的开关是否与电路匹配。
其次，需要防止干扰光线的影响。
在某些环境下，会存在其他光源对光电开关的工作产生影响，因此需要采取相应的屏蔽措施，以提高开关的稳定性和可靠性。
另外，需要保持光电开关的清洁。
由于光电开关的工作原理是通过光来进行传感，因此会受到灰尘、油污等物质的影响。
定期对光电开关进行清洁和维护，可以保持其正常工作和延长使用寿命。
最后，需要进行定期的检测和维修。
因为光电开关工作环境复杂，容易受到杂质、温度变化等因素的影响，因此需要经常检查光电开关的工作状态，及时发现并解决问题，以确保其正常运行。
光电开关接线图
1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。
请见下图所示：
2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。
3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。
而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。
5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。
PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。
千万不要选错了。
6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。
三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。
7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
小型u槽型光电开关感应器工作原理
小型u槽型光电开关感应器工作原理“嘿，同学们，今天咱们来聊聊小型 u 槽型光电开关感应器的工作原理。
”我站在讲台上对学生们说道。
学生甲立马举手提问：“老师，这光电开关感应器到底是怎么工作的呀？”我笑了笑回答道：“别急，听我慢慢说。
小型 u 槽型光电开关感应器啊，它主要是通过光来进行检测和控制的。
它一般有一个发光器和一个收光器。
发光器发出光线，当有物体进入 u 槽时，光线就会被挡住，收光器接收不到光，这样就产生了一个信号变化。
”学生乙好奇地问：“那在实际生活中有哪些应用呢，老师？”我想了想说道：“那可多啦。
比如说在自动化生产线上，它可以用来检测产品是否到位。
就像咱们常见的饮料罐装生产线，当瓶子到达特定位置时，光电开关感应器就会发出信号，让机器进行灌装操作。
还有在一些智能车库门系统中，当车辆靠近时，光电开关感应到就会控制门打开。
”学生丙接着问：“老师，这光电开关感应器是不是很精确呀？”“那是当然啦，”我肯定地说道，“它的精度是比较高的。
给你们讲个例子吧，有一次我去参观一个电子厂，他们在生产微小的电子元件，就是靠这种小型 u 槽型光电开关感应器来精确检测元件的位置和状态的。
如果没有这么精确的检测，产品的质量可就没法保证啦。
”学生丁又问：“那它会不会受到环境光的影响呢？”我点了点头：“这是个好问题。
一般来说，质量好的光电开关感应器会有一些抗干扰的设计，但如果环境光太强，确实可能会对它产生一定影响。
所以在安装和使用的时候，要根据实际情况做好环境的处理。
”“哦，原来是这样啊。
”学生们纷纷点头。
我接着说：“同学们，科技的发展让这些小玩意儿在我们生活中发挥着越来越重要的作用。
大家要多学习，以后说不定你们也能参与到相关技术的研发和改进中呢。
”“好的，老师！”学生们齐声回答。
看着他们充满求知欲的眼神，我感到非常欣慰，继续和他们探讨着关于小型 u 槽型光电开关感应器的更多知识和有趣应用。
PNP光电开关接线图
PNP光电开关接线图
PNP光电开关接线图
一、接近开关有两线制和三线制之区别，三线制接近开关又分为NP
N型和PNP型，它们的接线是不同的。
请见下图所示：
二、两线制接近开关的接线比较简单，接近开关与负载串联
后接到电源即可。
三、三线制接近开关的接线：红（棕）线接电源正端；蓝线
接电源0V端；黄（黑）线为信号，应接负载。
而负载的另
一端是这样接的：对于NPN型接近开关，应接到电源正端；
对于PNP型接近开关，则应接到电源0V端。
四、接近开关的负载可以是信号灯、继电器线圈或可编程控
制器PLC的数字量输入模块。
五、需要特别注意接到PLC数字输入模块的三线制接近开关
的型式选择。
PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开
关。
千万不要选错了。
六、两线制接近开关受工作条件的限制，导通时开关本身产
生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。
三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。
七、有的厂商将接近开关的“常开”和“常闭”信号同时引
出，或增加其它功能，此种情况，请按产品说明书具体接线。
附图。

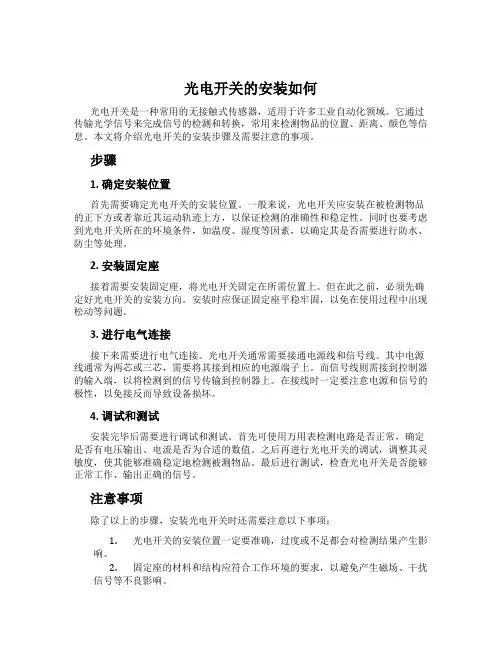

光电开关的安装如何
光电开关的安装如何光电开关是一种常用的无接触式传感器，适用于许多工业自动化领域。
它通过传输光学信号来完成信号的检测和转换，常用来检测物品的位置、距离、颜色等信息。
本文将介绍光电开关的安装步骤及需要注意的事项。
步骤1. 确定安装位置首先需要确定光电开关的安装位置。
一般来说，光电开关应安装在被检测物品的正下方或者靠近其运动轨迹上方，以保证检测的准确性和稳定性。
同时也要考虑到光电开关所在的环境条件，如温度、湿度等因素，以确定其是否需要进行防水、防尘等处理。
2. 安装固定座接着需要安装固定座，将光电开关固定在所需位置上。
但在此之前，必须先确定好光电开关的安装方向。
安装时应保证固定座平稳牢固，以免在使用过程中出现松动等问题。
3. 进行电气连接接下来需要进行电气连接。
光电开关通常需要接通电源线和信号线。
其中电源线通常为两芯或三芯，需要将其接到相应的电源端子上。
而信号线则需接到控制器的输入端，以将检测到的信号传输到控制器上。
在接线时一定要注意电源和信号的极性，以免接反而导致设备损坏。
4. 调试和测试安装完毕后需要进行调试和测试。
首先可使用万用表检测电路是否正常，确定是否有电压输出、电流是否为合适的数值。
之后再进行光电开关的调试，调整其灵敏度，使其能够准确稳定地检测被测物品。
最后进行测试，检查光电开关是否能够正常工作、输出正确的信号。
注意事项除了以上的步骤，安装光电开关时还需要注意以下事项：1.光电开关的安装位置一定要准确，过度或不足都会对检测结果产生影响。
2.固定座的材料和结构应符合工作环境的要求，以避免产生磁场、干扰信号等不良影响。
3.在接线时应注意极性和连接方式，避免因错误连接导致电路损坏或信号传输异常。
4.光电开关与被检测物品的距离也会对检测结果产生影响，应根据具体情况进行调整。
5.在调试和测试过程中，需要仔细观察光电开关的指示 lamp 和信号输出，确保其正常工作。
6.安装光电开关时，应注意其与其他传感器或设备的位置关系，避免发生干扰导致误检或误报等问题。
光电开关接线图资料
1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。
请见下图所示：2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。
3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。
而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。
5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。
PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。
千万不要选错了。
6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。
三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。
7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。
第四节氨硝酸硫酸一、氨的性质3．氨水的性质①氨水中含有：H2O、NH3、NH3·H2O、NH＋4、OH－、极少量H＋。
②NH3·H2O是一种弱碱，但不要写成NH4OH。
③氨水中氮元素主要以NH3·H2O的形式存在，但氨水的溶质是NH3而非NH3·H2O。
④液氨与氨水的区别(1)定义：铵根离子(NH ＋4)和酸根离子构成的化合物。
(2)物理性质：都是无色或白色晶体，易溶于水。
(3)化学性质： ①不稳定性。
NH 4Cl 受热分解：NH 4Cl=====△NH 3↑＋HCl ↑，现象：白色固体消失，在试管上方重新凝结成白色固体。
槽型光电开关接法
输 正向电流 IF 40 mA
反向电流 VR 5 V
入 耗散功率 P 110 mW
输 集－射电压 Vceo 30 V
射－集电压 Veco 5 V
出 集电极功率 PC 100 mW
工作温度 Tr -25~75 °C
储存温度 Tf -25~80 °C
光电特性 (Ta=25°C)
H42B6为槽形光电传感器，它由高输出的红外光电二极管与高灵敏度光电晶体管组成，其特点：性能可靠，体积小，结构简单，可用于光电控制，光电计量等电路中，可检测物体有无，运动方向、测转速等方面。
外形尺寸：14（长）*6（宽）*11（高）（单位：mm）
槽型尺寸：6（长）*6（宽）*8（高）（单位：mm）
极限参数（Ta=25°C）
项 目 符 号 测试条件 最小 典型 最大 单位
输 正向压降 VF IF=20mA - 1.3 1.5 V
入 反向电流 IR VR=5V 10 μA
输 集电极暗电流 Iceo Vce=5V 100 nA
集电极通电流 IL Vce=5V 200 1400 μA
出 饱和压降 Vce Ic=0.5mA 0.8 V
C是输出端，不过你一定要用E做输出端也是可以的。
光电开关那个二极管是发光二极管，输Байду номын сангаас则是光敏三极管，C就是集电极，E则是发射极。
一般三极管作开关使用时，通常都用集电极作输出端。
一般接法：二极管为输入端，E接地，C接负载，负载的另一端需要接正电源。这种接法适用范围比较广。
特殊接法：二极管为输入端，C接电源正，E接负载，负载的另一端需要接地。这种接法只适用于负载等效电阻很小的时候（几十欧姆以内），如果负载等效电阻比较大，可能会引起开关三极管工作点不正常，导致开关工作不可靠。
光电开关接线图详解
开关类产品在我们生活尤为常见，它们是属于大众生活中必不可少的五金建材。
从而，对于光电开关来说，它是通过光电传感器将光强度的变化转换成电信号的变化来实现控制的。
下面我们主要就来进行了解一下。
产品简弁光电开关在一般情况下，其是由发送器、接收器和检测电路这三部分组成。
发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。
光束不间断的发射或者改变脉冲宽度。
而接收器有光电二极管、光电三极管、光电池组成。
在接收器的前面，装有光学元件如透镜和光圈等。
在其后面是检测电路，它能滤出有效信号和应用该信号。
此外，光电开关的结构元件中还有发射板和光导纤维。
与此同时，光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及安全防护等诸多领域。
而且，利用红外线的隐蔽性，还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。
常用的红外线光电开关，是利用物体对近红外线光束的反射原理，由同步回路感应反射回来的光的强弱而检测物体的存在与否来实现功能的，光电传感器首先发出红外线光束到达或透过物体或镜面对红外线光束进行反射，光电传感器接收反射回来的光束，根据光束的强弱判断物体的存在。
红外光电开关的种类也非常的多，一般来说有镜反射式光电开关、漫反射式、槽式、对射式、光纤式等几个主要种类。
光电开关快易优自动化选型有收录。
在不同的场合使用不同的光电开关，例如在电磁振动供料器上经常使用光纤式光电开关，在间歇式包装机包装膜的供送中经常使用漫反射式光电开关，在连续式高速包装机中经常使用槽式光电开关。
产品图片参数说明光电开关接线图2号：PNP型9号：通过不同的接线方式可接成五种不同的输出形式（适用于光电开关）接成NPN常闭型接成吋常开型接成附常闭型接成双电平谕出型6VDC6VDC OVDC OVDC 黄一黄一S-1A-X 红黄黑—OVDCc O—1Z0YDC3号：NPN—开一闭型4号：PNP—开一闭型红黄黒兰HO 30YDC5号：直流二线7号:交流五线型8号：模拟量输出型o90-250VACoO黄/黑Th Ml :10 0V Vo2:0-l(h-1号:NPN型红/棕黄/黑TSn兰/兰 --- - OVDCOVDC红- 0] ---- +10 30VDC兰--------- 0VDC红/棕------- +l“30VDC兰/兰----- 」0VDC公司介绍以上即是有关光电开关方面的内容介绍，仅供大家进行参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
C是输出端，不过你一定要用E做输出端也是可以的。
光电开关那个二极管是发光二极管，输出则是光敏三极管，C就是集电极，E则是发射极。
一般三极管作开关使用时，通常都用集电极作输出端。
一般接法：二极管为输入端，E接地，C接负载，负载的另一端需要接正电源。
这种接法适用范围比较广。
特殊接法：二极管为输入端，C接电源正，E接负载，负载的另一端需要接地。
这种接法只适用于负载等效电阻很小的时候（几十欧姆以内），如果负载等效电阻比较大，可能会引起开关三极管工作点不正常，导致开关工作不可靠。
H42B6为槽形光电传感器，它由高输出的红外光电二极管与高灵敏度光电晶体管组成，其特点：性能可靠，体积小，结构简单，可用于光电控制，光电计量等电路中，可检测物体有无，运动方向、测转速等方面。
外形尺寸：14（长）*6（宽）*11（高）（单位：mm）
槽型尺寸：6（长）*6（宽）*8（高）（单位：mm）
极限参数（Ta=25°C）
项目符号数值单位
输正向电流IF 40 mA
反向电流VR 5 V
入耗散功率P 110 mW
输集－射电压Vceo 30 V
射－集电压Veco 5 V
出集电极功率PC 100 mW
工作温度Tr -25~75 °C
储存温度Tf -25~80 °C
光电特性(Ta=25°C)
项目符号测试条件最小典型最大单位
输正向压降VF IF=20mA - 1.3 1.5 V
入反向电流IR VR=5V 10 μA
输集电极暗电流Iceo Vce=5V 100 nA 集电极通电流IL Vce=5V 200 1400 μA 出饱和压降Vce Ic=0.5mA 0.8 V
传输Tr IF=20mA 10 °C US 响应时间Vc=10V
特性Tf Irc=100 10 °C。
