剪切型金属阻尼器的结构设计及力学特性分析毕业设计论文
剪切板阻尼器工程设计方案
剪切板阻尼器工程设计方案一、项目背景及目标随着我国基础设施建设的快速发展，桥梁、建筑等工程结构的抗震性能要求越来越高。
剪切板阻尼器作为一种被动减震元件，具有耗能能力强、减震效果显著等特点，在工程领域得到了广泛应用。
本设计方案旨在研究并设计一种具有优良耗能性能、较高延性、不易发生面外屈曲且具有双阶段屈服效果的剪切板阻尼器，以满足工程结构对减震性能的需求。
二、设计原理及技术指标1. 设计原理剪切板阻尼器的工作原理是利用金属屈服后的塑性变形来消耗能量。
当剪切板受到剪切力作用时，板材产生变形，通过板材内部的摩擦力来消耗能量，达到减震的目的。
2. 技术指标（1）双阶段屈服效果：设计剪切板阻尼器时，采用具有双阶段屈服特性的材料，使阻尼器在不同的加载阶段表现出不同的屈服强度，提高阻尼器的耗能性能。
（2）高延性：确保剪切板阻尼器在承受较大变形时仍具有良好的延性，避免发生脆性破坏。
（3）不易发生面外屈曲：通过结构设计，使剪切板阻尼器在受力过程中不易发生面外屈曲，保证其稳定性和可靠性。
三、设计方案1. 材料选择本设计方案选用TRIP-IF复合钢作为剪切板阻尼器的材料。
TRIP-IF复合钢具有较高的强度、良好的延性和双阶段屈服特性，适用于剪切板阻尼器的需求。
2. 结构设计本设计方案采用拼接型双阶剪切板阻尼器结构，即将两个具有不同屈服强度和厚度的剪切板通过高强度螺栓连接。
这种结构可以实现双阶段屈服效果，提高阻尼器的耗能性能。
3. 力学性能分析（1）受力分析：对拼接型双阶剪切板阻尼器进行受力分析，推导出其力学性能参数的设计公式。
（2）有限元模拟：利用有限元分析软件对剪切板阻尼器进行数值模拟，验证其结构设计和材料选择的合理性。
四、制作与安装1. 制作剪切板阻尼器的制作包括剪切板的加工、高强度螺栓的选用与安装等。
在制作过程中，需确保剪切板的尺寸精度、表面质量和高强度螺栓的预紧力。
2. 安装剪切板阻尼器应安装在工程结构的关键部位，如梁、柱等连接节点。
新型金属阻尼器减震结构的试验及理论研究共3篇
新型金属阻尼器减震结构的试验及理论研究共3篇新型金属阻尼器减震结构的试验及理论研究1新型金属阻尼器减震结构的试验及理论研究随着城市化进程的不断推进，建筑物的高度和体积不断增加，地震对建筑物的破坏也成为人们极为关注的问题。
在地震中，当地基和建筑物发生相对运动时，会产生巨大的能量和毁灭性的震动波，给建筑物和人民带来极大的伤害和损失。
因此，针对地震的减震技术和装置成为人们研究的热点。
其中，金属阻尼器因其自身具备的良好减震效果被广泛应用，在建筑物结构的地震减振方面起着重要的作用。
不同于传统的铅芯阻尼器，新型金属阻尼器的主要优点在于其具有更高的阻尼比和更广泛的可控性，可以为建筑物结构的地震减振提供更好的解决方案。
本文就对新型金属阻尼器的试验及理论研究进行分析和探讨，以期为建筑物的减震设计提供参考。
一、试验研究试验是新型金属阻尼器研究的核心内容之一，通过对金属阻尼器的试验研究可以获得其具体减振效果和性能指标。
下面我们分别从试验方案、试验装置和试验结果三个方面进行分析。
（一）试验方案实验方案的设计需要考虑到金属阻尼器的结构特点、试验目的和试验要求等因素。
针对新型金属阻尼器，试验方案的设计需要从以下几个方面进行考虑：1.试验材料的选择：试验所选用的金属材料需要具备良好的弹性、延展性和强度等性能，同时还需要考虑到成本和可操作性等因素。
2.试验样本的尺寸和形状：试验样本的尺寸和形状需要与实际使用情况相符合，可以通过模型缩放和现场测量等手段进行确定。
3.力学参数的测定：试验过程中需要测定的力学参数包括阻尼比、刚度、周期等，需要通过适当的装置和测试手段进行测定。
（二）试验装置试验装置需要满足试验方案的要求，并保证试验过程的稳定性、可重复性和数据准确性等因素。
针对新型金属阻尼器，试验装置的设计需要从以下几个方面进行考虑：1.试验台架的设计：试验台架需要保证试验样本的稳定性和可靠性，并且需要与样本的尺寸和形状相适应。
2.载荷装置的设计：载荷装置需要使用高精度的负荷传感器和测量仪器，确保加载过程的平稳和数据的准确性。
剪切型金属抗震阻尼器施工技术及其特点
剪切型金属抗震阻尼器施工技术及其特点发布时间：2022-10-30T08:37:52.786Z 来源：《科学与技术》2022年第13期作者：井小平1* 吴易来2* [导读] 针对公共建筑消能减震结构施工过程中抗震阻尼器选型过程复杂，施工要点尚不明晰等问题，本文以库尔勒市第一人民医院改扩建项目中金属消能减震施工过程为例，开展了剪切型金属抗震阻尼器的施工流程井小平1* 吴易来2*(1. 2中交第二公路工程局第五工程有限公司，陕西，西安，710119)摘要：针对公共建筑消能减震结构施工过程中抗震阻尼器选型过程复杂，施工要点尚不明晰等问题，本文以库尔勒市第一人民医院改扩建项目中金属消能减震施工过程为例，开展了剪切型金属抗震阻尼器的施工流程、支撑体系建立和施工工艺等方面的分析，系统总结形成了剪切型金属抗震阻尼器的施工方案及工艺流程，并重点阐述了阻尼器结构的支撑体系的建立过程，以及支撑体系和阻尼器结构的施工要点，形成了剪切型金属抗震阻尼器结构施工关键技术的控制措施与适用性解决方案，为类似项目的施工提供了借鉴。
关键词：剪切型金属抗震阻尼器，施工流程，施工技术，减震效果中图分类号：TU74 文献标识码：A 文章编号：引言消能减震技术是指在结构物的支撑、剪力墙及节点等部位设置耗能装置[1-2]。
耗能装置主要包括粘滞阻尼器、金属阻尼器、粘弹性阻尼器及摩擦阻尼器等[3]。
其中，剪切型金属阻尼器是指采用耗能片在地震作用下的剪切变形实现消能减震的阻尼器[4]。
相对于耗能型屈曲约束支撑[5]，剪切型金属阻尼器在初始刚度、多遇地震消能、附加阻尼比等方面具有一定的优点，同时方便施工、不影响建筑功能和整体施工进度[6]，目前已经在一些处于高烈度地区的高层商住楼中得到了广泛的应用[7-8]。
此外，王惠民等[9]探讨了布置剪切型金属阻尼器对结构抗震性能的影响，表明其对不规则建筑具有普遍适用性；梁万宇[10]基于静力弹塑性方法研究了剪切型金属阻尼器在某高层结构中的减震消能效应，结果表明其在小震作用下优越的适用性。
高性能剪切钢板阻尼器的性能模拟分析与试验研究
本论文属于
保 密□，在________年解密后适用本授权书。 不保密□。
（请在以上方框内打“v ” ）
学位论文作者签名： 日期： 年 月 日
指导教师签名： 日期： 年 月 日
华 中 科 技 大 学 硕 士 学 位 论 文 1 绪论
1.1 课题背景
地震是危及人类的生产活动以及生命财产安全的突发性的自然灾害[1]。20 世纪 以来，中国共发生 6 级以上地震近 800 次，遍布除贵州、浙江两省和香港特别行政 区以外所有的省、自治区、直辖市，死于地震的人数达 55 万之多，占同期全球地震 死亡人数的 53%。中国这 7%的国土上也承受了全球 33%的大陆强震，是世界上大陆 强震最多的国家[2] 。2008 年四川汶川地震，震级达 8.0 级，死亡达 7 万余人，直接经 济损失 8451 亿人民币。据统计，世界上平均每年发生破坏性地震约 18 次。2004 年 印度洋发生 8.9 级地震，并引发海啸，造成 23 万人遇难失踪。2010 年 1 月海地发生 7.3 级地震，死亡人数至少达 30 万。同年 2 月智利发生 8.8 级地震，损失达 300 亿美 元。 国内外大量震例表明，地震造成的损失绝大多数是由于建筑物的倒塌引起的。 提高各类工程结构的抗震能力，保证地震时结构物和工程设施不破坏，是目前人类 减轻地震灾害对策中最积极、有效的措施。传统的抗震通过结构及承重构件的损坏 消耗能量，导致结构构件出现不同程度的损伤甚至倒塌，修复费用也是相当昂贵的， 是不够合理也是不经济的。合理有效的抗震途径是给结构安装减震装置（系统） ，一 部分地震能量将分配到减震装置，使主体结构避免进入明显的非弹性状态，从而保 护主体结构在强震中免遭破坏[3]。
学位论文作者签名： 日期： 年 月 日
学位论文版权使用授权书

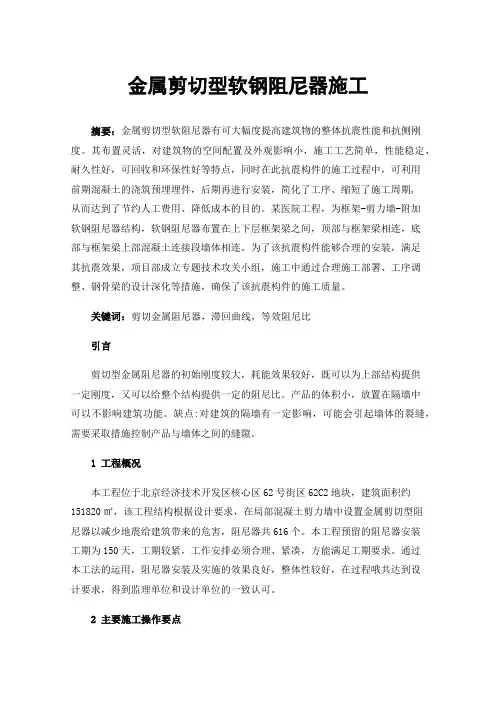

金属剪切型软钢阻尼器施工
金属剪切型软钢阻尼器施工摘要：金属剪切型软阻尼器有可大幅度提高建筑物的整体抗震性能和抗侧刚度。
其布置灵活，对建筑物的空间配置及外观影响小，施工工艺简单，性能稳定、耐久性好，可回收和环保性好等特点，同时在此抗震构件的施工过程中，可利用前期混凝土的浇筑预埋埋件，后期再进行安装，简化了工序、缩短了施工周期,从而达到了节约人工费用、降低成本的目的。
某医院工程，为框架-剪力墙-附加软钢阻尼器结构，软钢阻尼器布置在上下层框架梁之间，顶部与框架梁相连，底部与框架梁上部混凝土连接段墙体相连。
为了该抗震构件能够合理的安装，满足其抗震效果，项目部成立专题技术攻关小组，施工中通过合理施工部署、工序调整、钢骨梁的设计深化等措施，确保了该抗震构件的施工质量。
关键词：剪切金属阻尼器，滞回曲线，等效阻尼比引言剪切型金属阻尼器的初始刚度较大，耗能效果较好，既可以为上部结构提供一定刚度，又可以给整个结构提供一定的阻尼比。
产品的体积小，放置在隔墙中可以不影响建筑功能。
缺点:对建筑的隔墙有一定影响，可能会引起墙体的裂缝，需要采取措施控制产品与墙体之间的缝隙。
1工程概况本工程位于北京经济技术开发区核心区62号街区62C2地块，建筑面积约151820㎡，该工程结构根据设计要求，在局部混凝土剪力墙中设置金属剪切型阻尼器以减少地震给建筑带来的危害，阻尼器共616个。
本工程预留的阻尼器安装工期为150天，工期较紧，工作安排必须合理、紧凑，方能满足工期要求。
通过本工法的运用，阻尼器安装及实施的效果良好，整体性较好，在过程哦共达到设计要求，得到监理单位和设计单位的一致认可。
2主要施工操作要点2.1上预埋件安装1）现场放线：模板安装完毕，具备埋件安装条件。
根据图纸和现场定位轴线进行放线，用墨斗在模板上弹出埋件定位轴线、位置控制线。
2）安装：垂直运输设备可采用塔吊或汽车吊一次吊装到阻尼器埋件对应位置的底模上，微小的位置偏差可以通过人工用撬棍缓移。
埋件就位后，根据现场实际情况，可采用相应有效措施进行固定，固定一定要足够牢固，防止在绑梁配筋时阻尼器会移动。

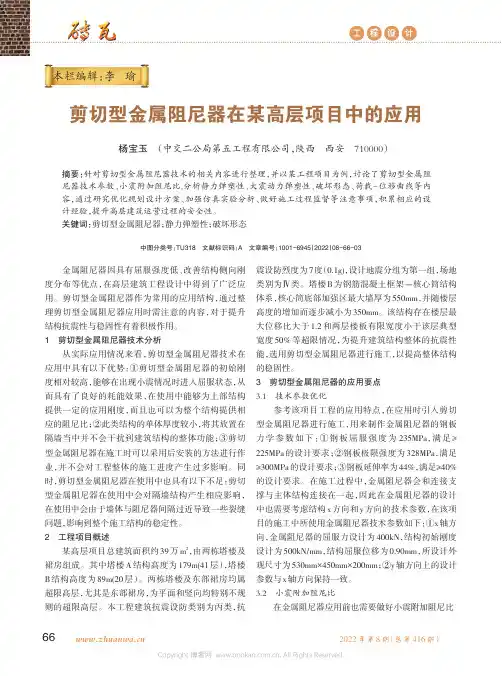

剪切型金属阻尼器在某高层项目中的应用
