消防联动控制模块与设备接口配合论文
消防联动控制器对接方法
消防联动控制器对接方法
消防联动控制器对接是确保消防系统各组件能够协同工作，及时响应火灾等紧急情况的关键步骤。
为确保对接过程的顺利进行，需注意以下方面：
1.了解系统需求与规范：在开始对接之前，应充分了解消防联动控制
器的功能需求、技术规格以及当地的相关消防规范，确保对接工作
符合实际需求和法规要求。
2.设备选型与兼容性检查：选择符合需求的消防联动控制器，并检查
其与现有消防系统的兼容性，以确保设备能够顺利接入并正常工作。
3.接口协议与通信方式：明确消防联动控制器与其他消防设备之间的
接口协议和通信方式，确保信息能够准确、快速地传输。
4.布线设计与施工：合理规划布线方案，确保线路走向合理、安全。
施工过程中，应严格按照布线图进行，避免出现错误或遗漏。
5.系统调试与测试：完成布线后，对消防联动控制器进行调试和测试，
确保其能够与其他消防设备正常通信，并实现预设的联动功能。
6.维护与保养：定期对消防联动控制器进行维护和保养，确保其长期
稳定运行。
同时，建立完善的维护记录，以便于故障排查和维修。
总的来说，消防联动控制器对接工作涉及多个方面，需要综合考虑设备选型、布线设计、系统调试等多个环节。
通过严格按照规范进行操作，可以确保对接工作的顺利进行，提高消防系统的可靠性和安全性。
消防联动控制模块与设备的接口配合
消防联动控制模块与设备的接口配合关键词：联动控制消防模块设备接口Key Words: coordinated control fire control module device interface一套完整的消防控制中心报警系统应有三个部分组成：火灾探测、报警控制和联动控制，从而实现从火灾探测、报警至控制现场消防设备，实现防火、灭火和组织人员火灾避难等完整的系统控制功能。
联动控制器与火灾报警控制器配合，通过数据通讯、接收并处理来自火灾报警器的报警点数据，然后对其配套执行器件发出控制信号，实现了对各类消防设备的控制，可以说联动控制器及配套执行器件相当于整个火灾自动报警系统的基本功能执行者，因此消防联动控制系统的设计施工质量直接影响了整个消防工程功能是否成功。
这里，简单阐述一下消防模块与消防设备之间的接口配合。
消防模块一、联动控制模块联动控制模块是总线制消防联动控制系统采用的联动控制执行部件。
联动控制模块接收控制器发来的指令兵通过模块内部的控制接点去控制相应的被控设备，并把来自被控设备的动作反馈信号（无源常开触点）发给控制器，一遍在控制器上反映被控设备的工作状态。
联动控制模块一般有2组常开常闭触点。
使用范围比较广。
可控制多种消防联动设备。
二、信号输入模块信号输入模块是专门针对各种开关量信号（如水流指示器、压力开关及外控设备的继电器常开触点等）而设计的报警信号接入模块。
当报警系统中其他开关量报警信号或其他特定输入信号需要接入自动报警系统时，可通过输入模块把这些非编码信号变换成数字信号接入报警总线，使火灾报警控制器能正确的识别这些非编码报警信号的状态和部位。
三、多线控制模块多线控制模块是消防联动控制系统中另外一种联动控制执行部件。
模块接收控制器发来的指令并通过模块内部的控制接点去控制相应的被控对象，该模块主要控制一些重要的消防设备如消防泵、喷淋泵、正压风机、排烟风机等。
因此多线控制模块需要与强电配合，所以有些厂家设计有专门的有强弱电隔离作用的多线联动模块，功能更加可靠。

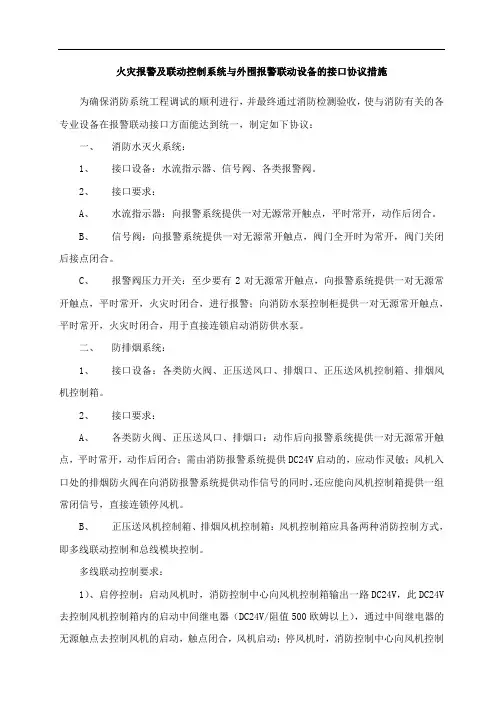

火灾报警及联动控制系统与外围报警联动设备的接口协议措施
火灾报警及联动控制系统与外围报警联动设备的接口协议措施为确保消防系统工程调试的顺利进行，并最终通过消防检测验收，使与消防有关的各专业设备在报警联动接口方面能达到统一，制定如下协议：一、消防水灭火系统：1、接口设备：水流指示器、信号阀、各类报警阀。
2、接口要求：A、水流指示器：向报警系统提供一对无源常开触点，平时常开，动作后闭合。
B、信号阀：向报警系统提供一对无源常开触点，阀门全开时为常开，阀门关闭后接点闭合。
C、报警阀压力开关：至少要有2对无源常开触点，向报警系统提供一对无源常开触点，平时常开，火灾时闭合，进行报警；向消防水泵控制柜提供一对无源常开触点，平时常开，火灾时闭合，用于直接连锁启动消防供水泵。
二、防排烟系统：1、接口设备：各类防火阀、正压送风口、排烟口、正压送风机控制箱、排烟风机控制箱。
2、接口要求：A、各类防火阀、正压送风口、排烟口：动作后向报警系统提供一对无源常开触点，平时常开，动作后闭合；需由消防报警系统提供DC24V启动的，应动作灵敏；风机入口处的排烟防火阀在向消防报警系统提供动作信号的同时，还应能向风机控制箱提供一组常闭信号，直接连锁停风机。
B、正压送风机控制箱、排烟风机控制箱：风机控制箱应具备两种消防控制方式，即多线联动控制和总线模块控制。
多线联动控制要求：1）、启停控制：启动风机时，消防控制中心向风机控制箱输出一路DC24V，此DC24V 去控制风机控制箱内的启动中间继电器（DC24V/阻值500欧姆以上），通过中间继电器的无源触点去控制风机的启动，触点闭合，风机启动；停风机时，消防控制中心向风机控制箱另外输出一路DC24V，此DC24V去控制风机控制箱内的停止中间继电器（DC24V、阻值500欧姆以上），通过中间继电器的无源触点去控制风机的停止，触点断开，风机停止。
2）、回答信号：风机启动、停止后分别向消防控制中心提供一对无源触点作为回答信号。
（回答信号要保证真实性）3）总线联动控制要求：启动控制：消防报警系统通过总线模块向风机控制箱输出一路DC24V，此DC24V去控制风机控制箱内的启动中间继电器（DC24V/阻值500欧姆以上），通过中间继电器的无源触点去控制风机的启动，触点闭合，风机启动；停止控制：消防控制中心通过总线模块向风机控制箱另外输出一路DC24V，此DC24V去控制风机控制箱内的停止中间继电器（DC24V、阻值500欧姆以上），通过中间继电器的无源触点去控制风机的停止，触点断开，风机停止。

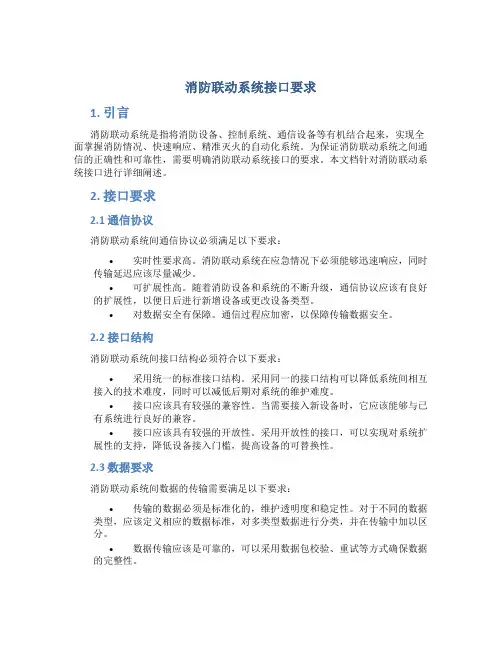

消防联动系统接口要求
消防联动系统接口要求1. 引言消防联动系统是指将消防设备、控制系统、通信设备等有机结合起来，实现全面掌握消防情况、快速响应、精准灭火的自动化系统。
为保证消防联动系统之间通信的正确性和可靠性，需要明确消防联动系统接口的要求。
本文档针对消防联动系统接口进行详细阐述。
2. 接口要求2.1 通信协议消防联动系统间通信协议必须满足以下要求：•实时性要求高。
消防联动系统在应急情况下必须能够迅速响应，同时传输延迟应该尽量减少。
•可扩展性高。
随着消防设备和系统的不断升级，通信协议应该有良好的扩展性，以便日后进行新增设备或更改设备类型。
•对数据安全有保障。
通信过程应加密，以保障传输数据安全。
2.2 接口结构消防联动系统间接口结构必须符合以下要求：•采用统一的标准接口结构。
采用同一的接口结构可以降低系统间相互接入的技术难度，同时可以减低后期对系统的维护难度。
•接口应该具有较强的兼容性。
当需要接入新设备时，它应该能够与已有系统进行良好的兼容。
•接口应该具有较强的开放性。
采用开放性的接口，可以实现对系统扩展性的支持，降低设备接入门槛，提高设备的可替换性。
2.3 数据要求消防联动系统间数据的传输需要满足以下要求：•传输的数据必须是标准化的，维护透明度和稳定性。
对于不同的数据类型，应该定义相应的数据标准，对多类型数据进行分类，并在传输中加以区分。
•数据传输应该是可靠的，可以采用数据包校验、重试等方式确保数据的完整性。
•数据传输应该是高效的，数据传输应该使用压缩或编码技术，来减少数据传输所需的带宽和时间。
3.本文档详细阐述了消防联动系统接口的要求。
在保证消防联动系统之间通信的正确性和可靠性的基础上，我们需要确定通信协议、接口结构以及数据要求等方面的要求，以最大限度地提高消防联动系统的效率和可靠性。
消防联动系统与外部设备连接实现联动功能的接口要求
消防联动系统与外部设备连接实现联动功能的接口要求三才堂写字楼改造项目消防联动系统需要进行控制的系统为：强电系统（强切非消防电源、强启消防应该电源）、防火卷帘门系统、通风排烟系统、电梯迫降系统、水泵系统等。
为了实现弱电控制强电的功能，需要上述各系统现场受控设备的配电箱、柜为消防系统提供24V无源接点（中间继电器），由消防监视及控制模块引线接入该触点，发送控制驱动信号（DC24V）及返回应答信号。
具体要求如下：一、照明配电箱、电梯控制箱等所有非消防电源控制箱，增加一个DC24V中间继电器。
对配电箱要求：发生火灾时，报警主机通过模块向DC24V中间继电器送24V电压，配电箱上的分励脱扣器动作，从而达到切断非消防电源的作用。
同时从其断路器上的辅助接点，取其关断反馈信号。
二、对消防电梯要求：当发生火灾时，报警主机通过模块向DC24V中间继电器送DC24V电压，当继电器动作后，消防电梯归首层，取其归首层后的辅助接点作为其反馈信号。
三、对消防泵、喷淋泵、正压送风机、排烟风机、防火卷帘门要求：1、通过模块控制的设备要求：在设备电器控制箱内设置模块控制接口，接口为有源24V控制类型（长时间送24V时启动，撤销24V时停止）设置启动及停止反馈信号。
模块控制需要控制箱的手/自动开关打在自动的位置才能启动，如在手动位置时候，不启动设备。
2、通过多线盘控制的设备要求：在设备电器控制箱内设多线控制接口，接口为有源24V控制类型（长时间送24V时启动，撤销24V时停止）设置启动及停止反馈信号。
多线控制，应不受控制箱手/自动开关的控制，即无论手动自动，均可以通过多线控制设备启、停。
3、消防系统图中需做多线控制的设备编号如下：屋顶设备层：APE12-JS3 APE12-JS 4 APE12-JS2二层：APE2-PYS-2 APE2-PY-5 APE2-PY-4首层：APE1-JS1 APE1-PY-3 APE1-PY-2地下一层：APEB1-PY-1 APEB1-PYS-1地下二层：APEB2-P(Y)S-3 APEB2-P(Y)-3地下三层：APEB3-P(Y)S-2 APEB3-P(Y)-2地下四层：APEB4-P(Y)S-1 APEB4-P(Y)-1（具体需消防控制箱柜需根据配电箱专业进行确认）。
消防用电设备与消防联动控制的接口配合
定制 、 生产控 制箱 的设 计 深 度要 求 ， 容 易 造成 施 工方 无所适 从或 接 口连 接 的错误 。
３ ） 部分设 计 ， 坚 持提 供完 整 的控 制原 理 图及 消 防
模 块接 口配合 图 ， 应予 提倡 。 下 文 尝试 以消 防 用 电设 备 中最 常 见 的 室 内 消火 栓用 消 防泵为例 ， 探讨 其配 电控制 与 消 防联 动 的无缝
ｚＥＮＧ Ｂｉ ｙ ａ ｎ ｇ
消防接口介绍范文
消防接口介绍范文消防接口是指消防设备与其他系统之间的连接接口，用于实现消防设备的监控、控制和联动。
消防接口的作用是实现消防系统的智能化管理，提高消防系统的自动化程度，提升消防安全性。
消防接口涉及的内容非常广泛，包括但不限于以下几个方面：1.消防报警接口：消防报警接口用于将火警、烟感、手动报警按钮等信号传输给消防控制中心，实现火警的监测和报警功能。
消防报警接口与其他消防设备如感烟探测器、火灾报警控制器、声光报警器等相连接，以实现火警报警的联动。
2.消防水系统接口：消防水系统接口主要用于将消防水系统的信息传输给消防控制中心，包括水泵运行状态、水罐水位、供水压力等。
通过消防水系统接口，可以实现消防水系统的自动控制和状态监测，提高火灾处置的效率和安全性。
3.气体灭火系统接口：气体灭火系统接口用于将气体灭火系统的状态传输给消防控制中心，包括气瓶压力、气体浓度、灭火系统的激活状态等。
通过气体灭火系统接口，可以实现气体灭火系统与其他消防设备的联动，并及时报警和控制灭火操作。
4.楼宇自动化接口：楼宇自动化接口用于将楼宇自动化系统的信息传输给消防控制中心，包括楼层温度、烟雾探测、火灾报警等。
通过楼宇自动化接口，可以实现楼宇内部各个系统之间的联动与监控，提高火灾安全管理的效果。
5.视频监控接口：视频监控接口用于将消防设备的视频信号传输给消防控制中心，实现对消防场所的实时监视。
通过视频监控接口，可以实时观察消防设备的运行状况和火灾现场情况，提高火灾预警和处置的能力。
以上仅是消防接口的一部分介绍，实际上消防接口的种类还有很多，如消防报警系统接口、消防喷淋系统接口等。
此外，消防接口的实现方式也有不同，可以通过有线连接、无线连接或者网络连接等方式实现。
总之，消防接口在消防系统中起着重要的作用，通过与其他系统的连接和数据交换，实现了消防设备的联动与监控，提高了火灾的预防和处置能力。
消防接口的应用将进一步推动消防系统的智能化和自动化，保障人们生命财产的安全。
消防联动控制系统的工作原理与应用案例分析
消防联动控制系统的工作原理与应用案例分析一、引言消防安全是现代社会中一项非常重要的任务，为了提高消防工作的效率和准确性，消防联动控制系统应运而生。
本文将介绍消防联动控制系统的工作原理，并结合实际案例进行分析。
二、消防联动控制系统的工作原理1. 传感器监测消防联动控制系统通过布置在建筑物内部和外部的传感器来监测火灾的发生。
这些传感器可以是烟雾传感器、温度传感器、气体传感器等。
当传感器监测到火灾迹象时，会向控制中心发送信号。
2. 控制中心处理控制中心是消防联动控制系统的核心部分，它接收传感器发送的信号，并根据预设的规则进行处理。
控制中心会判断火灾的严重程度，并采取相应的措施，比如启动喷淋系统、报警系统等。
3. 联动设备激活消防联动控制系统不仅可以控制喷淋系统和报警系统，还可以与其他设备进行联动。
比如，当火灾发生时，系统可以自动关闭电梯、开启疏散通道等，以确保人员的安全。
4. 监控与反馈消防联动控制系统还可以实时监控火灾扩散情况，并向控制中心提供反馈信息。
这些信息可以帮助消防人员更好地了解火灾的状况，从而采取更合适的救援措施。
三、应用案例分析为了更好地理解消防联动控制系统的应用，下面将结合一个实际案例进行分析。
某大型商场在购物季期间发生火灾，由于人员众多且火势迅速蔓延，传统的手动报警方式无法及时响应。
然而，该商场安装了消防联动控制系统，因此火灾得到了迅速控制和扑灭。
当火灾发生时，烟雾传感器和温度传感器立即向控制中心发送信号。
控制中心根据接收到的信号判断火灾的严重程度，并启动喷淋系统进行灭火。
同时，系统自动关闭了商场内所有的电梯，以防止火灾蔓延。
此外，消防联动控制系统还通过监控摄像头实时监测火势的扩散情况，并将相关信息反馈给控制中心。
这些信息帮助消防人员更好地了解火灾的状况，从而采取更合适的救援措施。
通过这个案例可以看出，消防联动控制系统在火灾发生时起到了至关重要的作用。
它不仅能够及时控制和扑灭火灾，还能够保护人员的安全，减少财产损失。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防联动控制模块与设备的接口配合关键词：联动控制消防模块设备接口
中图分类号：u415.6文献标识码：a 文章编号：
key words: coordinated control fire control module device interface
一套完整的消防控制中心报警系统应有三个部分组成：火灾探测、报警控制和联动控制，从而实现从火灾探测、报警至控制现场消防设备，实现防火、灭火和组织人员火灾避难等完整的系统控制功能。
联动控制器与火灾报警控制器配合，通过数据通讯、接收并处理来自火灾报警器的报警点数据，然后对其配套执行器件发出控制信号，实现了对各类消防设备的控制，可以说联动控制器及配套执行器件相当于整个火灾自动报警系统的基本功能执行者，因此消防联动控制系统的设计施工质量直接影响了整个消防工程功能是否
成功。
这里，简单阐述一下消防模块与消防设备之间的接口配合。
消防模块
一、联动控制模块
联动控制模块是总线制消防联动控制系统采用的联动控制执行部件。
联动控制模块接收控制器发来的指令兵通过模块内部的控制接点去控制相应的被控设备，并把来自被控设备的动作反馈信号（无源常开触点）发给控制器，一遍在控制器上反映被控设备的工作状态。
联动控制模块一般有2组常开常闭触点。
使用范围比较广。
可控制多种消防联动设备。
二、信号输入模块
信号输入模块是专门针对各种开关量信号（如水流指示器、压力开关及外控设备的继电器常开触点等）而设计的报警信号接入模块。
当报警系统中其他开关量报警信号或其他特定输入信号需要接入自动报警系统时，可通过输入模块把这些非编码信号变换成数字信号接入报警总线，使火灾报警控制器能正确的识别这些非编码报警信号的状态和部位。
三、多线控制模块
多线控制模块是消防联动控制系统中另外一种联动控制执行部件。
模块接收控制器发来的指令并通过模块内部的控制接点去控制相应的被控对象，该模块主要控制一些重要的消防设备如消防泵、喷淋泵、正压风机、排烟风机等。
因此多线控制模块需要与强电配合，所以有些厂家设计有专门的有强弱电隔离作用的多线联动模块，功能更加可靠。
现场控制设备
一、消防自动喷淋系统
联动接口设备：水流指示器、信号阀、湿式报警阀
联动接口要求：
1、水流指示器
向报警系统提供一对无源常开触点，平时常开，动作后闭合。
2、信号阀
向报警系统提供一对无源常开触点，阀门全开时为常开，阀门关闭后接点闭合。
3、湿式报警阀
湿式报警阀上的压力开关应具有两对无源常开点。
向报警系统提供一对无源常开触点，用于向消防系统模块提供信号；向喷淋控制柜提供一对无源常开触点，用于直接启动喷淋泵。
消防模块：信号输入模块
二、消防栓系统
联动接口设备：消防栓按钮
联动接口要求：向报警系统提供两对无源常开触点，一对触点用于直接启动消防泵，另一对触点用于向消防系统模块提供信号。
消防模块：信号输入模块
三、防排烟、送风系统
联动接口设备：防火阀、防烟防火阀、防火调节阀、排烟防火阀、排烟风机控制箱、正压送风机控制箱。
联动接口要求：
1、各类防火阀
消防报警系统可向各类防火阀提供直流24v启动信号，防火阀动作后向消防系统模块提供一对无源闭合触点作为动作回答信号，平时常开，动作后闭合（回答信号要保证真实性）。
各类防火阀平时的状态应符合消防设计及规范要求。
消防模块：联动控制模块
2、排烟风机及正压送风机控制箱
风机的控制箱应具备两种消防控制方式，多线联动控制及总线模块联动控制。
多线联动控制的要求：
（1）启动功能—消防报警系统向风机控制箱提供一对无源常开触点，触点容量为直流24v、电流小于1a，触点闭合后，风机启动。
触点断开后，风机停止。
（2）启/停回答信号—风机启动后向消防报警系统提供一对无源闭合点作为启动回答信号；风机停止时向消防报警系统提供一对无源闭合点作为停止回答信号。
（回答信号要保证真实性）。
消防模块：多线联动模块
总线模块控制的要求：
（1）启动功能—消防报警系统启动控制模块向风机控制箱提供一对无源常开触点，触点容量为直流24v、电流小于1a，触点闭合后，风机启动。
触点断开后，风机停止。
（2）启/停回答信号---风机启动后向消防报警系统模块提供一对无源闭合点作为启动回答信号；风机停止时向消防报警系统模块提供一对无源闭合点作为停止回答信号（回答信号要保证真实性）。
消防模块：联动控制模块
注：风机控制箱应提供两套启/停回答信号。
四、切断非消防电源及应急疏散照明系统
联动接口设备：各类非消防照明配电箱及动力配电箱
联动接口要求：消防报警系统可向各类非消防照明配电箱及动力配电箱提供一对无源常开触点，触点容量为交流220v、电流小于5a，触点闭合后，控制配电箱内的交流220v脱扣器切断电源，配电箱断电后向消防系统模块提供一对无源闭合触点作为动作回答
信号，平时常开，动作后闭合（回答信号要保证真实性）。
防火分区内配电箱动作后，其相应的应急疏散照明系统应投入运行。
消防模块：联动控制模块
注：各配电箱及回路要以防火分区为界，不要跨防火分区。
配电箱内脱扣器电压级别建议为交流220v，因联动模块提供信号为直流24v，所以需要在配电箱内配置中间继电器进行转换。
如脱扣器电压级别采用直流24v，则不需要进行转换，但有可能因压降造成脱扣器不动作。
各配电箱应具备接受消防信号及提供反馈信号的端子位置。
五、防火卷帘、电梯、消防泵、喷淋泵
联动接口设备：防火卷帘控制箱、电梯控制箱、消防泵控制箱、喷淋泵控制箱
联动接口要求：
1、防火卷帘控制箱
（1）若防火卷帘作为防火分隔用，消防报警系统控制模块向防火卷帘控制箱提供一对无源常开触点，触点容量为直流24v、电流小于1a，触点闭合后，防火卷帘应一步降落到底，到底后应给消防控制模块一对无源闭合触点作为到底的回答信号。
（2）若防火卷帘用于消防疏散通道，消防报警系统在接到感烟探测器报警后向防火卷帘控制箱发出一降信号，提供一对无源常开触点，触点容量为直流24v、电流小于1a，触点闭合后，防火卷帘应开始一降，一降到位后向消防控制模块提供一对无源闭合触点作为一降到位回答信号；等消防报警系统在接到温感探测器报警后向防火卷帘控制箱发出二降信号，提供一对无源常开触点，触点容量为直流24v、电流小于1a，触点闭合后，防火卷帘应开始二降，二降到位后向消防控制模块提供一对无源闭合触点作为二降到位回答信号。
消防模块：联动控制模块
2、电梯控制箱
消防报警系统的控制模块向电梯的控制箱提供一对无源常开触点，触点容量为直流24v、电流小于1a，触点闭合后，电梯迫降；电梯归底后向消防系统模块提供一对无源闭合触点作为归底的回答信号（回答信号要保证真实性）。
消防模块：联动控制模块
3、消防泵控制箱及喷淋泵控制箱
消防泵控制箱及喷淋泵控制箱的多线、总线控制要求同上面的“排烟风机及正压送风机控制箱”接口要求。
注：消防泵控制箱应能够在启动消防泵后向消火栓按钮提供一对无源常开触点，作为消火栓按钮的启泵回答信号。
消防泵控制箱总共提供三套启泵回答信号。
喷淋泵控制柜应具备接受三组无源常开启泵信号的端子位置。
