透镜及其应用提高题

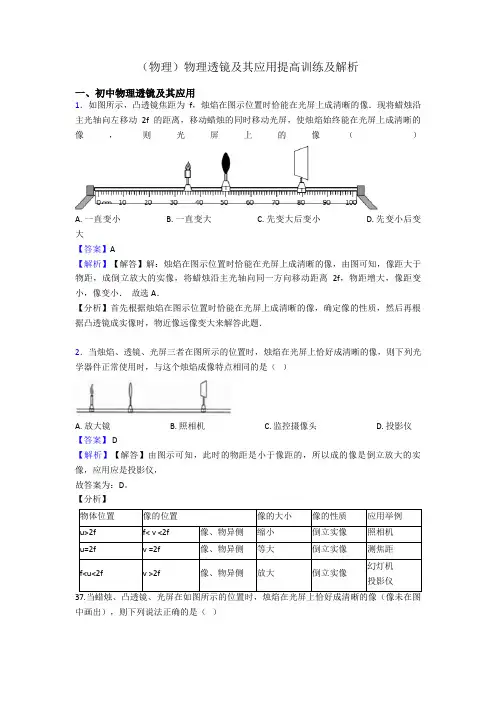

(物理)物理透镜及其应用提高训练及解析
（物理）物理透镜及其应用提高训练及解析一、初中物理透镜及其应用1．如图所示，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像．现将蜡烛沿主光轴向左移动2f的距离，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像（）A. 一直变小B. 一直变大C. 先变大后变小D. 先变小后变大【答案】A【解析】【解答】解：烛焰在图示位置时恰能在光屏上成清晰的像，由图可知，像距大于物距，成倒立放大的实像，将蜡烛沿主光轴向同一方向移动距离2f，物距增大，像距变小，像变小．故选A．【分析】首先根据烛焰在图示位置时恰能在光屏上成清晰的像，确定像的性质，然后再根据凸透镜成实像时，物近像远像变大来解答此题．2．当烛焰、透镜、光屏三者在图所示的位置时，烛焰在光屏上恰好成清晰的像，则下列光学器件正常使用时，与这个烛焰成像特点相同的是（）A. 放大镜B. 照相机C. 监控摄像头D. 投影仪【答案】 D【解析】【解答】由图示可知，此时的物距是小于像距的，所以成的像是倒立放大的实像，应用应是投影仪，故答案为：D。
【分析】物体位置像的位置像的大小像的性质应用举例u>2f f< v <2f像、物异侧缩小倒立实像照相机u=2f v =2f像、物异侧等大倒立实像测焦距f<u<2f v >2f像、物异侧放大倒立实像幻灯机投影仪中画出），则下列说法正确的是（）A. 保持透镜不动，向左移动蜡烛，需要将光屏向右移动才能得到清晰的像B. 保持蜡烛和光屏不动，只移动透镜，可以在光屏上得到一个清晰、放大的实像C. 保持透镜不动，将蜡烛移到55cm刻度线处，移动光屏，可以得到一个清晰、缩小的实像D. 保持蜡烛不动，将透镜换成焦距更小的凸透镜，光屏要向右移动才能得到清晰的实像【答案】 B【解析】【解答】图中凸透镜成像时，根据图中位置可得像距小于物距，此时成倒立、缩小实像，若保持透镜不动，向左移动蜡烛，则物距增大，此时像距应该减小，故需要将光屏向左移动才能得到清晰的像，A选项说法错误；若保持蜡烛和光屏不动，只移动透镜，根据光路的可逆性，原来成倒立、缩小实像，移动后可得一个清晰、放大的实像，B说法正确；若保持透镜不动，根据原物距和像距位置，可判断此时物距小于焦距，此时应该成一个放大、正立的虚像，虚像不能呈现在光屏上，C说法错误；若保持蜡烛不动，将透镜换成焦距更小的凸透镜，即会聚能力更强，则光屏要向左移动才能得到清晰的实像，D说法错误；故答案为：B。
(物理)初中物理透镜及其应用提高训练含解析
（物理）初中物理透镜及其应用提高训练含解析一、初中物理透镜及其应用1．如图所示，凸透镜焦距为f，烛焰在图示位置时恰能在光屏上成清晰的像．现将蜡烛沿主光轴向左移动2f的距离，移动蜡烛的同时移动光屏，使烛焰始终能在光屏上成清晰的像，则光屏上的像（）A. 一直变小B. 一直变大C. 先变大后变小D. 先变小后变大【答案】A【解析】【解答】解：烛焰在图示位置时恰能在光屏上成清晰的像，由图可知，像距大于物距，成倒立放大的实像，将蜡烛沿主光轴向同一方向移动距离2f，物距增大，像距变小，像变小．故选A．【分析】首先根据烛焰在图示位置时恰能在光屏上成清晰的像，确定像的性质，然后再根据凸透镜成实像时，物近像远像变大来解答此题．2．用照相机对如图的小猫咪拍照，则图中，能正确表示底片上所成像的是（）A. B. C. D.【答案】B【解析】【解答】照相机是利用凸透镜成像原理制成的，当物体在凸透镜的二倍焦距之外时，成倒立、缩小的实像。
像与物相比，上下颠倒，左右也颠倒，故答案为：B。
【分析】照相机中的镜头属于凸透镜，在底片上可以得到一个倒立的缩小的实像.3．下列说法中正确的是（）A. 投影仪的镜头是凹透镜B. 照相机的镜头是凹透镜C. 远视眼镜的镜片是凸透镜D. 近视眼镜的镜片是凸透镜【答案】 C【解析】【解答】A投影仪的镜头是凸透镜，其是利用物体在1倍和2倍焦距之间，像成在另一侧的2倍焦距以外，成倒立放大实像的原理制作的，A不符合题意；B. 照相机的镜头是凸透镜，其是利用物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小实像的原理制作的，B不符合题意；C. 远视眼是由于晶状体太薄或眼球的前后方向太短，像成在视网膜的后方，故用凸透镜来矫正，C符合题意；D. 近视眼是由于晶状体太厚或眼球的前后方向太长，导致像成在视网膜的前方，故用凹透镜来矫正，D不符合题意.故答案为：C.【分析】投影仪、照相机的晶体是凸透镜，远视眼镜是凸透镜，近视眼镜是凹透镜.4．小明自制了一个简易投影仪（如图），在暗室中将印有奥运五环（红、黄、蓝、绿、黑五色环）标志的透明胶片，贴在发白光的手电筒上，并正对着焦距为10 cm的凸透镜。
中考物理总复习《透镜及其应用》专项提升练习题(含答案)
中考物理总复习《透镜及其应用》专项提升练习题（含答案) 学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示的透镜中最适合用来观察细小物体的是（）A．B．C．D．2．如图所示，蜡烛通过凸透镜可在光屏上成清晰的像。
以下哪个光学元件是根据这个成像原理做成的（）A．照相机B．投影仪C．摄像机D．放大镜3．当物体距离凸透镜10cm时候，在凸透镜另一侧光屏上成一个清晰的放大的像，若保持物体与光屏的位置不变，把凸透镜向着光屏的方向移动2cm，则在光屏上能够观察到一个清晰缩小的像，则该凸透镜的焦距为（）A．f<2cm B．2cm<f<4cm C．4cm<f<8cm D．5cm<f<6cm4．如图所示，手机扫描二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏；下列说法正确的是（）A．物体上的二维码是光源B．扫码时二维码要位于摄像头二倍焦距以外C．影像传感器上成的是二维码正立的实像D．要使二维码的像变小，可将手机需靠近二维码5．光屏上有一个由某凸透镜所成的清晰明亮的像，若用黑纸把该凸透镜的上半部挡住，则光屏上的像将会发生的变化是（）A．亮度不变，上半部消失，只有下半部的像B．亮度变暗，仍能成完整的像C．亮度不变，下半部消失，只有上半部的像D．亮度变暗，只有上半部的像6．人眼的晶状体和角膜的共同作用相当于凸透镜，如图关于近视眼与远视眼的成因及矫正的说法中正确的是（）A．甲为远视眼，可佩戴凸透镜矫正B．甲为近视眼，可佩戴凹透镜矫正C．乙为远视眼，可佩戴凹透镜矫正D．乙为近视眼，可佩戴凸透镜矫正7．在“探究凸透镜成像规律”的实验中，小聪同学先用图1装置测出凸透镜的焦距，然后把蜡烛、透镜、光屏的位置如图2所示放置，在光屏上可成清晰的像。
下列说法错误的是（）A．凸透镜的焦距是10.0cmB．图2中成像特点与照相机成像特点相同C．将蜡烛和光屏的位置互换一下，不能在光屏上得到一个清晰的像D．图2中若在凸透镜左侧“戴”上近视镜，屏向右移动才能再次得到清晰的像8．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示（）A．该凸透镜的焦距是16cmB．当u＝12cm时，在光屏上能得到一个缩小的像C．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小D．当u＝20cm时成放大的像，投影仪就是根据这一原理制成的二、填空题9．2021年12月9日，神舟十三号乘组航天员翟志刚、王亚平、叶光富在空间站进行太空授课。

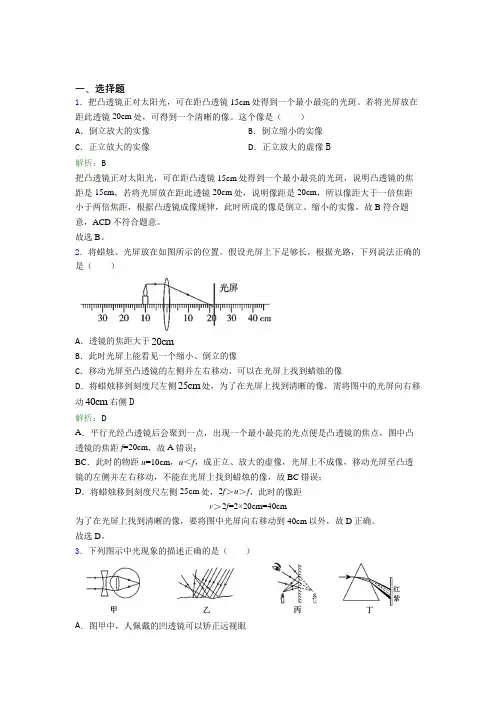

【单元练】人教版初中八年级物理上册第五章《透镜及其应用》提高卷(含答案解析)
一、选择题1．把凸透镜正对太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑。
若将光屏放在距此透镜20cm处，可得到一个清晰的像。
这个像是（）A．倒立放大的实像B．倒立缩小的实像C．正立放大的实像D．正立放大的虚像B解析：B把凸透镜正对太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑，说明凸透镜的焦距是15cm，若将光屏放在距此透镜20cm处，说明像距是20cm，所以像距大于一倍焦距小于两倍焦距，根据凸透镜成像规律，此时所成的像是倒立、缩小的实像，故B符合题意，ACD不符合题意。
故选B。
2．将蜡烛、光屏放在如图所示的位置。
假设光屏上下足够长，根据光路，下列说法正确的是（）A．透镜的焦距大于20cmB．此时光屏上能看见一个缩小、倒立的像C．移动光屏至凸透镜的左侧并左右移动，可以在光屏上找到蜡烛的像D．将蜡烛移到刻度尺左侧25cm处，为了在光屏上找到清晰的像，需将图中的光屏向右移动40cm右侧D解析：DA．平行光经凸透镜后会聚到一点，出现一个最小最亮的光点便是凸透镜的焦点，图中凸透镜的焦距f=20cm，故A错误；BC．此时的物距u=10cm，u＜f，成正立、放大的虚像，光屏上不成像，移动光屏至凸透镜的左侧并左右移动，不能在光屏上找到蜡烛的像，故BC错误；D．将蜡烛移到刻度尺左侧25cm处，2f＞u＞f，此时的像距v＞2f=2×20cm=40cm为了在光屏上找到清晰的像，要将图中光屏向右移动到40cm以外，故D正确。
故选D。
3．下列图示中光现象的描述正确的是（）A．图甲中，人佩戴的凹透镜可以矫正远视眼B．图乙中，漫反射的光线杂乱无章不遵循光的反射定律C．图丙中，平面镜成像时进入眼睛的光线是由像发出的D．图丁中，光的色散现象说明白光是由各种色光混合而成的D解析：DA．远视眼的晶状体比较薄，成像在视网膜的后面，需要用凸透镜进行矫正；近视眼是因为晶状体厚，成像在视网膜的前面面，需要用凹透镜进行矫正。
中考物理复习《透镜及其应用》专项提升训练(附答案)
中考物理复习《透镜及其应用》专项提升训练(附答案）学校:___________班级：___________姓名：___________考号：___________一、选择题1．雨过天晴，荷叶上散落着许多水珠，它们大小不一，在阳光的照耀下，显得晶莹剔透，如图所示。
透过水珠看叶片，叶片上的纹理变粗了。
此时水珠相当于一块（）A．凸透镜B．凹透镜C．平面镜D．玻璃板2．在下列虚框中放入适当的凸透镜或凹透镜，光路图成立。
其中放入凹透镜的是（）A．甲和丁B．乙和丁C．丙和丁D．乙和丙3．将物体放在距凸透镜30cm处，在透镜另一侧距透镜20cm处的光屏上得到一个清晰的像，则此凸透镜的焦距范围是（）A．10cm＜ f ＜15cm B．15cm＜ f ＜20cmC．20cm＜ f ＜30cm D．30cm＜ f ＜40cm4．如图所示,F是凸透镜的焦点，将小电珠依次放在a、b、c、d四个位置，若要使屏上得到的像最大，则小电珠应放在（）A．a点B．b点C．c点D．d点5．现代生活电子产品众多，智能手机给人们带来了许多便利，但长时间盯着手机屏幕，容易导致视力下降。
图中关于近视眼及其矫正的原理图正确的是（）A．甲和丙B．甲和丁C．乙和丙D．乙和丁6．如图所示，手机扫描物品上二维码，相当于给二维码拍了一张照片，手机摄像头相当于凸透镜，影像传感器相当于光屏。
下列说法正确的是（）A．物品上的二维码是光源B．要使屏幕上二维码的像变小，需将手机远离二维码C．扫码时二维码要位于摄像头一倍焦距与二倍焦距之间D．影像传感器上成的是正立的实像7．如图所示，小明将蜡烛、凸透镜（f=10cm）、光屏依次摆放在光具座上，光屏上成清晰的烛焰像，然后进行了如下的操作和判断（每次操作均在图中基础上），下列说法正确的是（）A．根据图中凸透镜成像原理可制成投影仪B．将蜡烛放在45cm刻度线处，移动光屏，光屏上成正立放大的烛焰像C．小明把自己的眼镜放在蜡烛和透镜之间，然后向左移动光屏，光屏上可再次成清晰的烛焰像，由此可以判断小明戴的是近视镜D．将蜡烛沿光具座移动15cm，再适当移动光屏，一定能在光屏上成清晰放大的烛焰像8．以下是显微镜和望远镜原理示意图，下面是关于它们的二次成像的说法：①显微镜先成放大的实像，再成放大的虚像；②显微镜先成缩小的实像，再成放大的虚像；③望远镜先成放大的实像，再成放大的虚像；④望远镜先成缩小的实像，再成放大的虚像；上述说法中正确的是（）A．①③B．①④C．②④D．②③二、填空题9．在森林中旅游时，导游会提醒你，不要随意丢弃饮料瓶。
中考物理总复习《透镜及其应用》专题提升训练-附答案
中考物理总复习《透镜及其应用》专题提升训练-附答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示，属于凹透镜的是（）A．①③⑤B．②④⑥C．②④⑤⑥D．②③④⑤⑥2．如图，F是透镜的焦点，其中正确的光路图是（）A．B．C．D．3．有些轿车的可视倒车影像系统是在车尾牌照的上方装一个摄像头（图中圈内），当汽车挂上倒挡时，倒车影像系统自动启动，摄下的图像显示在屏上。
若摄像头焦距为0.5m，某次倒车，车后2m处的物体要能清晰成像，则下列说法正确的是（）A．车后的物体成放大的像B．与小孔成像原理一致C．镜头相当于凸透镜，像距可以为0.4m D．倒车过程中，显示在屏中的像越来越大4．将蜡烛放在如图所示位置，能通过凸透镜成倒立、缩小的像。
小红画了图中所示的光路，下列说法正确的是（）A．小红画的光路是正确的B．透镜成的是虚像C．透镜的焦距小于10cm D．透镜的焦距大于10cm5．许多单位安装了图刷脸识别机，它是通过将刷脸机镜头捕捉到的人脸信息，与系统中储存的人脸模板对比，进行人脸识别。
下列说法正确的是（）A．刷脸机的镜头相当于一个凹透镜B．面部通过刷脸机的镜头成的是虚像C．面部应位于刷脸机镜头的两倍焦距之外D．面部通过刷脸机的镜头所成的像在一倍焦距以内6．如图所示是一束平行光照射到眼睛时的情形，则（）A．这是近视眼，应该配戴凹透镜来矫正B．这是近视眼，应该配戴凸透镜来矫正C．这是远视眼，应该配戴凹透镜来矫正D．这是远视眼，应该配戴凸透镜来矫正7．将凸透镜正对太阳，可在距凸透镜15cm处得到一个最小最亮的光斑。
现将该凸透镜和蜡烛、光屏安装到光具座上，位置如图所示，下列说法正确的是（）A．此时可以在光屏上观察到放大的像B．在凸透镜左侧附近放一合适的凹透镜，可模拟近视眼的矫正C．将蜡烛移到30cm刻度处，移动光屏可在光屏上得到清晰等大的像D．将蜡烛移到40cm刻度处，移动光屏可在光屏上得到清晰放大的像8．小王同学在进行“探究凸透镜成像规律的实验”时，已经在光屏上得到了烛焰清晰的像。
中考物理总复习《透镜及其应用》专项提升训练题(含答案)
中考物理总复习《透镜及其应用》专项提升训练题(含答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列光学元件中，对光线起发散作用的是（）A．凸透镜B．凹透镜C．平面镜D．潜望镜2．使用显微镜时，被观察物体离物镜的距离（）A．小于焦距B．等于2倍焦距C．小于2倍焦距，大于1倍焦距D．大于2倍焦距3．对一些实例和对应解释，下列说法中中正确的是（）A．看见水中的鱼儿---光的直线传播B．太阳下人影相随---光的反射C．近视眼镜的镜片----凸透镜D．用镜子增大空间感---平面镜成像4．为了制作一束平行光，班里的同学提出了以下的方法，你认为可行的方法是（）A．选用凹透镜并把一小灯泡放在凹透镜的焦点上B．选用凸透镜并把一小灯泡放在凸透镜的焦点上C．选用凹透镜并把一小灯泡放凹透镜的2倍焦点处D．选用凸透镜并把一小灯泡放凸透镜的2倍焦点处5．关于光学知识说法正确的是（）A．漫反射不遵从光的反射定律B．小猫叉不到鱼，是因为看到鱼变深的虚像C．白光通过三棱镜发生色散D．近视眼需要用凸透镜矫正6．如图所示是探究凸透镜成像规律的实验装置，下列实验操作和相关的分析中不合理的是（）A．实验时，观察到光屏上像的位置偏高，则应向下调节凸透镜B．该凸透镜的焦距f满足条件f<7.5cmC．生活中利用这个规律制成的光学仪器是投影仪D．若将蜡烛适当远离凸透镜，可将光屏向凸透镜靠近，观察到光屏上的像将变小7．小林同学做“探究凸透镜成像规律”的实验中，蜡烛、凸透镜、光屏在光具座上的位置如图，这时烛焰在光屏上成清晰的像（像未在图中画出来），下列说法正确的是（）A．图中成像特点与照相机成像特点完全相同B．将蜡烛移到光具座10cm刻度线处，保持凸透镜和光屏不动，此时物距与相距相等C．若将凸透镜用不透明的物体遮住一半，则光屏上像将不是完整的像的烛焰D．若将烛焰用不透明的物体遮住一半，则光屏上不是完整的像8．甲、乙、丙三个凸透镜的焦距：f甲＞f乙＞f丙，如图所示，用乙透镜进行实验，物体到透镜的距离等于它的两倍焦距时，光屏上成清晰的等大、倒立的像；用甲、丙透镜进行实验时，只把透镜放在乙透镜原来的位置，不改变物距，前后移动光屏，以下判断正确的是（）A．用甲透镜实验，光屏上能成倒立、缩小的像B．用甲透镜实验，光屏上能成正立、放大的像C．用丙透镜实验，光屏上能成倒立、缩小的像D．用丙透镜实验，光屏上能成倒立、放大的像二、填空题9．在军事题材的电影中常看到指挥员手拿透镜在地图上看，通过它可以看到正立、的“地图”，这种透镜实际是透镜。
部编物理八年级上册第五章透镜及其应用(提高训练)(解析版)含答案
第五章透镜及其应用期末复习提高训练班级姓名一、单选题1.要使光线发生如图所示的偏折，下面的光学元件中可以实现的有( )①平面镜；②凸透镜；③凹透镜A. ①②③B. ①②C. ①③D. ②③【答案】A【解析】解：从下面的光路图可以看出，凸透镜、凹透镜和平面镜都可使光的方向发生图中的改变。
如图所示：故选A。
2.将凸透镜正对太阳光，其下方的纸上出现一个并非最小的光班(如图所示)，这时光斑到透镜的距离为L，若凸透镜远离纸的过程中光斑先变小后变大，则该透镜的焦距()A. 一定小于LB. 可能小于L，也可能大于LC. 一定大于LD. 一定等于L【答案】C【解析】将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为L，若凸透镜远离纸的过程中光斑先变小，说明此时光斑在焦点之前，即L<f，后变大，说明此时凸透镜到纸面的距离大于焦距了。
故选C。
3.一块矩形玻璃砖，切割成图中形状后拉开一段距离，平行于光轴的光线从左面射入，右边射出的光线( )．A. 仍然保持平行B. 一定是发散光线C. 一定是会聚光线D. 可能是会聚的，也可能是发散的【答案】D【解析】玻璃砖切开后，左边相当于凸透镜，右边相当于焦距大小与它相等的凹透镜；第一种情况，拉开的距离超过焦距，如左图所示，此时，最右边射出的光线是发散光线，第二种情况，拉开的距离小于焦距，如右图所示，此时，最右边射出的光线是会聚光线，第三种情况，由于表面弯曲程度相同，所以凹透镜和凸透镜的焦距相同，两焦点不可能重合，因此不可能是平行光线。
故选D。
4.如图，S是凸透镜主光轴上的一个发光点，SA是发光点发出一条射向凸透镜的光线，经凸透镜后的光线可能是( )A. ABB. ACC. ADD. AE【答案】B【解析】解：S是凸透镜主光轴上的一个发光点，由图知，发光点S在凸透镜的二倍焦距之外，根据凸透镜成像规律可知，其像点应该在一倍焦距和二倍焦距之间，即折射光线与主光轴的交点位置应在一倍焦距和二倍焦距之间，由图可知，光线AC符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
透镜及其应用提高题 Document number：PBGCG-0857-BTDO-0089-PTT1998
物理八年级第4章透镜及其应用闯关测试
★拓展提高（B卷）
测试时间：45分钟
题号一二三四总分
分数
一、填空题（每空2分，共40分）
1．一束光线从空气斜射到某一透明物质的表面上同时发生了反射和折射现象，若入
射光线与它们的分界面成38°角，且反射光线与折射光线垂直，则反射角为，
折射光线与法线之间的夹角是。
2．将一厚玻璃放在一枝铅笔上，斜着看上去铅笔似乎
折成了三段，如图B4-1所示，这种“一笔三折”的
现象是由于光的造成的。
3．清晨，草地或树木上的露珠下面的叶脉看起来比较大，这是露珠产生镜功能的结果，形成了图B4-1
像．
4．如图B4-2所示，晋代张华的《博物志》记载：
“削冰令圆，举以向日以艾承其影，则得火．”
“削冰令圆”就是把冰块制成镜．要得火，
应把“艾”放在镜的位置．例如就是应用这种镜的一种仪
器。
5．摄影师在给某班照集体像后，又给一名同学照半身像．那
么，应照相机镜头和这个同学的距离．
（选填“减小”或“增大”）图B4-2
6．如图B4-3所示，人的眼睛是靠调节晶状体的平凸程度改变而获
得清晰的像，眼睛中的晶状体相当于，眼球后部的视网膜相当
于。
图B4-3 图B4-4
7．小华参观展览会，在一个小展室里可见一个女导游在介绍商品，如图B4-4所示．试
着与她握手，却发现是一个虚拟导游．可望而不可即．后来他发现这个女导游只
是在一个玻璃屏风后倒立的电视机屏幕上经过处理的一个形象而已．则这个玻璃
屏风是镜，这个虚拟导游是像（选填“虚”或“实”），电
视机屏幕与玻璃屏风的距离应满足的条件是。
8．天文爱好者可以用开普勒望远镜来观察行星和月球，这种望远镜的目镜和物镜都
是镜。
当被观察到的物体在物镜的两倍焦距以外时，物体成一个
的像（选填“放大”或“缩小”，“实”或“虚”），然后这个像再经过目镜（选填“放大”或“缩小”），观察者就能看清楚较
远处的物体，这就是望远镜。
通过这种望远镜所看到的物体是的
（选填“倒立”或“正立”）。
二、选择题（每题3分，共30分）
9．显微镜能对微小的物体进行高倍数放大，它利用两个焦距不同的凸透镜分别做为
物镜和目镜，则物镜和目镜对被观察物所成的像是（）
A、物镜成正立、放大的虚像
B、物镜和目镜都成实像
C、物镜和目镜都成虚像
D、目镜成正立、放大的虚像
10、下列物理现象中：①老人用放大镜看书；②在岸上看水中的鱼；③太阳
灶烧水；④水中的筷子变弯．其中属于光的折射的是
（）
A、①②③
B、①②④
C、①③④
D、②③④
11．在放映幻灯片时，要使得银幕上的像更大一些，下列操作中正确的是（）
A、使幻灯机靠近银幕，并使幻灯片与镜头的距离变大
B、使幻灯机远离银幕，并使幻灯片与镜头的距离变大
C、使幻灯机靠近银幕，并使幻灯片与镜头的距离变小
D、使幻灯机远离银幕，并使幻灯片与镜头的距离变小
12．有A、B、C三块凸透镜，现用这三块凸透镜做成像实验，在保持各凸透镜跟烛
焰距离相等的条件下，得到的实验记录如下：
透镜像的性质
A 放大倒立实像
B 缩小倒立实像
C 放大正立虚像
由此可知A、B、C三个透镜的焦距关系为（）
A、f A＞f B＞fc
B、fc＞f A＞f B
C、f A＜f B＜fc
D、f B＜fc＜f A
13．站在物理学角度，请选出下面诗词中有关带点词句的正确解释
（）
“鹰击长空，鱼翔浅底
．．．．，万类霜天竞自由”（沁园春）：清澈的湘江，江水显得浅
而见底，水天相映，嬉游的鱼儿，却似在蓝天中飞翔一般
A、湘江水本来就浅，这是一种写实
B、这是光的反射现象，水底是实像
C、这是光的反射现象，水底是虚像
D、这是光的折射现象，水底是虚像
14．如图B4-5，是一种称之为“七仙女”的神奇玻璃酒
杯，
空杯时什么也看不见，斟上酒，杯底立即显现出栩栩如
生的仙女图．下列对仙女图形成原因的探讨，正确的是
（）
A、可能是酒具有化学显影作用图B4-5
B、可能是斟酒后杯底凸透镜焦距变大，使图片在一倍焦距以内，成
放大的虚像C、可能是图片在杯底凸透镜焦点处成放大的像
D、可能是酒的液面反射，在酒中出现放大的像
15．如图B4-6所示，虚线框内的一透镜，MN为透镜的主光轴，O是透镜光心，a（双
箭头）和b(单箭头）是射向透镜的两条光线．已知光线a通过透镜之后与MN交
于P点，光线b通过透镜之后与MN交于Q点．由图可知，下列说法中正确的
是（）
A、透镜是凸透镜，距离OP小于焦距
B、透镜是凸透镜，距离OP大于焦距
C、透镜是凹透镜，距离OQ小于焦距
D、透镜是凹透镜，距离OQ大于焦距
16．下列各图中，哪个能正确表示光从空气斜射入水中
的情况（）图B4-6
17．某兴趣小组同学在研究凸透镜成像规律
实验时，记录并绘制了物体离凸透镜的
距离u跟实像到透镜的距离v之间的关
系（如图B4-7），则凸透镜的焦距为
（）
A、60厘米
B、40厘米
C、20厘米
D、10厘米
图B4-7
18．显微镜中物镜成像，目镜也成像，则（）
A、物镜成正立虚像，目镜成倒实像
B、物镜成倒立实像，目镜成正立虚像
C、物镜、目镜均成倒立实像
D、物镜、目镜均成正立虚像
三、作图题（每题4分，共16分）
19．如图B4-8所示，已
知AB的折射光射
到平面镜的O点
上，试画出经过
O点前后的光的传播路径．
图B4-8 图B4-9
20．画出图B4-9所示中的折射光
21．填镜并完成光路（图B4-10）
图B4-10
22．如图B4-11所示，一束光线从玻璃射入空气
中，请
你在图中标出入射光线和折射光线（在线上用箭头
标出），并在Ⅰ、Ⅱ下面的括号内填上介质的名称。
四、实验与简答题（23题6分、24、25题各4分，共14分）图B4-11
23．如图B4-12所示，在观察凸透镜成像的实验中，
若保持凸透镜的位置不变，将点燃的蜡烛分别放在A、B、C、D、E 处，并分别
调整光屏的位置，则：
（1）把蜡烛放在点，屏上出现的像最小；
（2）把蜡烛放在点，屏上出现的像最大；
（3）把蜡烛放在点，屏上不会出现像。
24．农民在塑料棚中种蔬菜，雨过天晴后要将塑料棚上积水放掉，为什么
图B4-12
25．要看清蚂蚁一样的细字，手边又没有放大镜怎么办。
