IG-AVRi IG-CU的A VR介面IG- A VRi –TRANS IG-CU用于A VRi模块的变压器IG-COM IG-CU用于通信模块IG-MU IG-CU用于扩展调制解调器的模块IG-IOM InteliGen 输入/输出扩展模块科迈ComAp MRS 16发电机组控制器说明书(2010-12-15 13:13:43)转载分类：『资料中心』标签：控制器发电机组科迈1、概述：科迈公司生产的InteliLite NT MRS 16自启动控制器集测量、控制保护（例如：低油压、高水温、低燃油位、欠速、超速、欠频、过频、欠压、过压、过流、过载等）、显示(例如：油压、水温、油位、发电电压、电流、转速、发电频率、功率、功率因素、电能、运行时间、启动次数、故障清单、辅助输入与输出功能等等,均能从前面板的液晶屏直观看出)等众多功能为一体，超宽(8V-35V)的直流工作电压,能满足发电机使用者对不同类型发电机组的自动控制需求。
模块中内含功能强大的微处理器，可实现一系列复杂功能：●用户可对液晶屏进行中文或英文显示界面切换；●控制器能实现对机组的运行状态和故障情况进行监控、预警和停机等；●用户完全可根据机组需要在面板上对控制器进行各种参数设置(例如：电流互感器、飞轮齿数、怠速时间等等)；●用户可通过RS232或USB专用通讯接口和PC机连接进行各种控制工作模式配置、参数设置及监控；●可完全设置的6个辅助输入(用户可自编程定义)和6个辅助输出端，可用于启动、警报或停机等其它功能；●用户可根据需要使用扩展模块提供多种扩展输入输出功能；●自启动和停止发电机组(控制器为“自动”模式),当市电电压断电时(安装市电断电继电器，任选一个辅助输入作市电的有无状态监测),机组将进行自启动,然后向负载供电,如果市电回来时,机组将停机,市电向负载供电。
科迈控制器IG-NT简易操作手册
©jones-香港钟氏工程有限公司
IGS-NT-2.4-Operator guide.pdf
电话：+852-27930726
8
模式以及功能应用
IG-NT 有四个工作模式： 1、在 SPTM 软件模式里面有：关----手动----自动-----测试； 2、在 SPI 软件模式里面有： 关----手动----自动； 3、模式的选择按钮请使用 MODE→ 或者 ←MODE .
Nt 系统控制器装有一个强大的图像显示装置，直观的操作符合及线条图形。控制器具 有高功能及新标准的性能。
该控制器能自动起动发电机组，GCB 合闸，当所有条件得到满足，然后停止对发动机 的外部信号或按下按钮。
与市电并联运行可以不用增加 HW 都是非常好的，正向和反向同步，市电保护包括矢量 改变，负载和功率因数调节，接地故障保护的主要是提供职能。支持国外的同步器和负载分 配器。
6、STOP
在手动模式里的发电机组停止按钮
7、MCB ON/OFF 在手动模式里的市电开关的合闸（同步）/分闸按钮
8、GCB ON/OFF 在手动模式里的发电机组开关的合闸（同步）/分闸按钮
9、ESC
位置 显示屏幕 故障清单 设定选项 设定值 历史记录
作用 到菜单屏幕 到菜单屏幕里面的设定选项点的一览表 改变设定值 到菜单屏幕
发电机功率 有功功率 （总功率和相的功率) 功率因素 （总功率因素和相的功率因数） 无功功率 KVAr （总无功功率和相得无功功 率) 视在功率 （总的和相的）
发电机功率 有功功率 （总功率和相的功率) 功率因素 （总功率因素和相的功率因数） 无功功率 KVAr （总无功功率和相得无功功 率) 视在功率 （总的和相的）
IG-NT 界面操作说明
科迈ICNT全自动并机说明

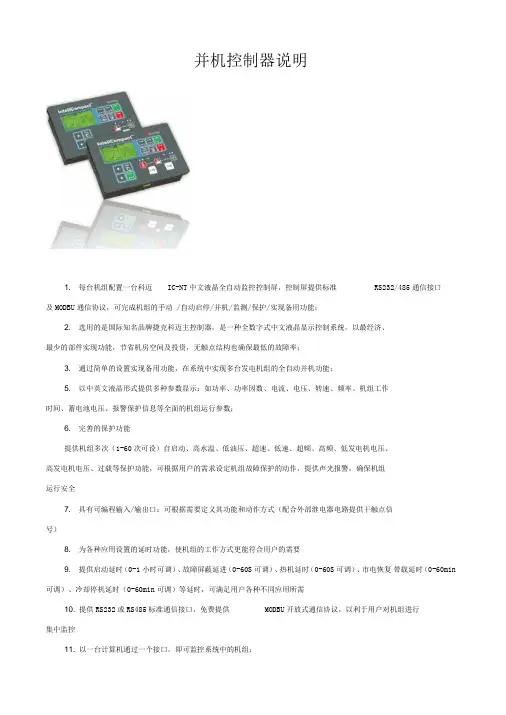

并机控制器说明1. 每台机组配置一台科迈IC-NT中文液晶全自动监控控制屏，控制屏提供标准RS232/485通信接口及MODBU通信协议，可完成机组的手动/自动启停/并机/监测/保护/实现备用功能；2. 选用的是国际知名品牌捷克科迈主控制器，是一种全数字式中文液晶显示控制系统，以最经济、最少的部件实现功能，节省机房空间及投资，无触点结构也确保最低的故障率；3. 通过简单的设置实现备用功能，在系统中实现多台发电机组的全自动并机功能；5. 以中英文液晶形式提供多种参数显示：如功率、功率因数、电流、电压、转速、频率、机组工作时间、蓄电池电压、报警保护信息等全面的机组运行参数；6. 完善的保护功能提供机组多次（1-60次可设）自启动、高水温、低油压、超速、低速、超频、高频、低发电机电压、高发电机电压、过载等保护功能，可根据用户的需求设定机组故障保护的动作，提供声光报警，确保机组运行安全7. 具有可编程输入/输出口：可根据需要定义其功能和动作方式（配合外部继电器电路提供干触点信号）8. 为各种应用设置的延时功能，使机组的工作方式更能符合用户的需要9. 提供启动延时（0-1小时可调）、故障屏蔽延进（0-60S可调）、热机延时（0-60S可调）、市电恢复带载延时（0-60min 可调）、冷却停机延时（0-60min可调）等延时，可满足用户各种不同应用所需10. 提供RS232或RS485标准通信接口，免费提供MODBU开放式通信协议，以利于用户对机组进行集中监控11. 以一台计算机通过一个接口，即可监控系统中的机组；12. 提供免费的上位机中文软件，方便中国用户使用。
提供全自动并联功能许多场合需要不只一台发电机组，采用IC-NT自启动控制模块，可实现多台机组的全自动并联及负载分配。
当市电故障时，一台发电机组启动并带载运行，同时根据自身的设定检测负载的情况，如果负载需求大于一台机组设定的容量，则第二台，第三台机组会自动启动，自动同步，并按照设定的负载比例分配负载。
科迈ComMRS 发电机组控制器说明书
科迈ComAp?MRS?16发电机组控制器说明书1、概述：科迈公司生产的InteliLite NT MRS 16自启动控制器集测量、控制保护（例如：低油压、高水温、低燃油位、欠速、超速、欠频、过频、欠压、过压、过流、过载等）、显示(例如：油压、水温、油位、发电电压、电流、转速、发电频率、功率、功率因素、电能、运行时间、启动次数、故障清单、辅助输入与输出功能等等,均能从前面板的液晶屏直观看出)等众多功能为一体，超宽(8V-35V)的直流工作电压,能满足发电机使用者对不同类型发电机组的自动控制需求。
模块中内含功能强大的微处理器，可实现一系列复杂功能：●用户可对液晶屏进行中文或英文显示界面切换；●控制器能实现对机组的运行状态和故障情况进行监控、预警和停机等；●用户完全可根据机组需要在面板上对控制器进行各种参数设置(例如：电流互感器、飞轮齿数、怠速时间等等)；●用户可通过RS232或USB专用通讯接口和PC机连接进行各种控制工作模式配置、参数设置及监控；●可完全设置的6个辅助输入(用户可自编程定义)和6个辅助输出端，可用于启动、警报或停机等其它功能；●用户可根据需要使用扩展模块提供多种扩展输入输出功能；●自启动和停止发电机组( 控制器为“自动”模式),当市电电压断电时(安装市电断电继电器，任选一个辅助输入作市电的有无状态监测),机组将进行自启动,然后向负载供电,如果市电回来时,机组将停机,市电向负载供电。
注意：本说明书仅适应InteliLite NT MRS 16，凡使用前必须先参阅本说明书；若有更改，恕不另行通知。
2、控制器外形结构与连线2.3背面接线简图注：上图的辅助输入及辅助输出为出厂默认设置，用户可通过RS232或USB专用通讯接口和PC机连接进行各种控制工作模式配置、参数设置及监控，厂家也可根据用户的要求在出厂时预设各种控制工作模式的配置；▲！所有辅助输出外接继电器(JK)必须接保护二极管(D)，否则容易导致控制器硬件损坏而影响机组正常使用。
