几种常用的医学超声设备
医学仪器介绍范文
医学仪器介绍范文医学仪器是指用于医学领域的仪器设备，用于诊断、治疗、监测和预防疾病。
它们为医生提供了更多精确和可靠的数据，帮助医生做出更准确的诊断和治疗方案。
以下是一些常见的医学仪器的介绍。
1.血压计：用于测量血压，分为传统袖带式血压计和电子血压计。
传统血压计通过听诊器听取血流声音，而电子血压计则通过数字显示屏显示结果。
2.心电图机：用于记录和监测心脏的电活动。
心电图可以帮助医生诊断心脏病和心律不齐等心脏问题。
3.超声仪：利用超声波对人体进行成像。
超声仪可以用于产前检查、妇科检查和内脏器官检查等。
4.X光机：用于产生和显示X光图像。
X光机可以帮助医生诊断骨折、肺部感染和胸部肿瘤等疾病。
5.CT扫描仪：通过多个X光扫描图像来构建人体的横截面图像。
CT扫描仪可以帮助医生检测和诊断肿瘤、外伤和颅内出血等问题。
6.核磁共振成像（MRI）仪：通过磁力场和无线电波生成图像。
MRI可以帮助医生检测和诊断肌肉损伤、脑部疾病和内脏器官问题。
7.血液分析仪：用于测量血液中的各种指标，如血红蛋白、白细胞计数和血小板计数等。
血液分析仪可以帮助医生确定病人的健康状况和疾病类型。
8.呼吸机：用于给病人提供辅助呼吸，通常用于手术、重症监护和长期呼吸支持。
呼吸机可以帮助病人维持正常的呼吸功能。
9.微生物培养仪：用于培养和检测病原微生物。
微生物培养仪可以帮助医生确定病人体内是否存在细菌、病毒或真菌感染。
10.血糖仪：用于监测糖尿病患者的血糖水平。
血糖仪通过一个小針头在患者的手指上抽取一滴血液，并将其放到试纸上来测量血糖水平。
这些医学仪器在医疗过程中起到了重要的作用，提供了精确、快速和可靠的数据，帮助医生做出正确的诊断和治疗决策。
同时，医学仪器的不断发展也为医生和患者提供了更多的选择和更好的医疗体验。

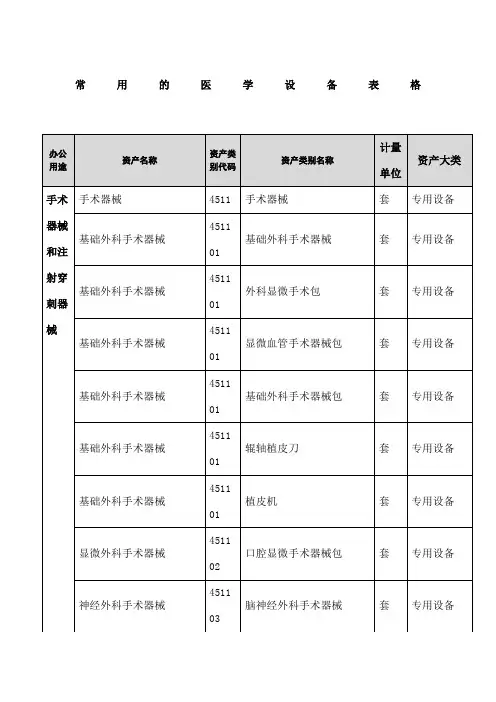

常用的医学设备表格
套
专用设备
腹部外科手术器械
451108
缝合器
套
专用设备
腹部外科手术器械
451108
圈套器
套
专用设备
腹部外科手术器械
451108
食管治疗器
套
专用设备
腹部外科手术器械
451108
腹部手术台
套
专用设备
腹部外科手术器械
451108
结石取出机
套
专用设备
腹部外科手术器械
451108
电凝器
套
专用设备
泌尿、肛肠外科手术器械
451103
神经外科显微手术包
套
专用设备
神经外科手术器械
451103
颅脑器械包
套
专用设备
神经外科手术器械
451103
头部操纵式手术台
套
专用设备
神经外科手术器械
451103
神经肿瘤自动抽吸切割装置
套
专用设备
神经外科手术器械
451103
颅钻
套
专用设备
神经外科手术器械
451103
头皮针诊断仪
套
专用设备
神经外科手术器械
胸腔心血管外科手术器械
451107
胸骨锯
套
专用设备
胸腔心血管外科手术器械
451107
无损伤止血器
套
专用设备
胸腔心血管外科手术器械
451107
血管吻合器
套
专用设备
胸腔心血管外科手术器械
451107
心血管器械包
套
专用设备
胸腔心血管外科手术器械
451107

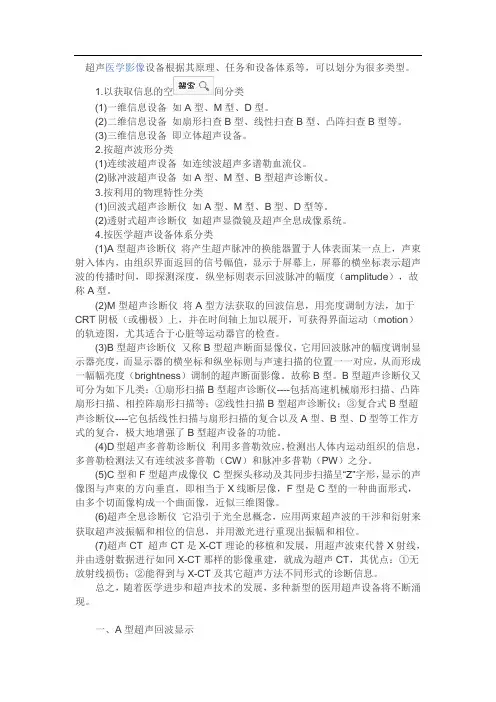

超声分类
超声医学影像设备根据其原理、任务和设备体系等，可以划分为很多类型。
1.以获取信息的空间分类(1)一维信息设备如A型、M型、D型。
(2)二维信息设备如扇形扫查B型、线性扫查B型、凸阵扫查B型等。
(3)三维信息设备即立体超声设备。
2.按超声波形分类(1)连续波超声设备如连续波超声多谱勒血流仪。
(2)脉冲波超声设备如A型、M型、B型超声诊断仪。
3.按利用的物理特性分类(1)回波式超声诊断仪如A型、M型、B型、D型等。
(2)透射式超声诊断仪如超声显微镜及超声全息成像系统。
4.按医学超声设备体系分类(1)A型超声诊断仪将产生超声脉冲的换能器置于人体表面某一点上，声束射入体内，由组织界面返回的信号幅值，显示于屏幕上，屏幕的横坐标表示超声波的传播时间，即探测深度，纵坐标则表示回波脉冲的幅度（amplitude），故称A型。
(2)M型超声诊断仪将A型方法获取的回波信息，用亮度调制方法，加于CRT阴极（或栅极）上，并在时间轴上加以展开，可获得界面运动（motion）的轨迹图，尤其适合于心脏等运动器官的检查。
(3)B型超声诊断仪又称B型超声断面显像仪，它用回波脉冲的幅度调制显示器亮度，而显示器的横坐标和纵坐标则与声速扫描的位置一一对应，从而形成一幅幅亮度（brightness）调制的超声断面影像。
故称B型。
B型超声诊断仪又可分为如下几类：①扇形扫描B型超声诊断仪----包括高速机械扇形扫描、凸阵扇形扫描、相控阵扇形扫描等；②线性扫描B型超声诊断仪；③复合式B型超声诊断仪----它包括线性扫描与扇形扫描的复合以及A型、B型、D型等工作方式的复合，极大地增强了B型超声设备的功能。
(4)D型超声多普勒诊断仪利用多普勒效应，检测出人体内运动组织的信息，多普勒检测法又有连续波多普勒（CW）和脉冲多普勒（PW）之分。
(5)C型和F型超声成像仪C型探头移动及其同步扫描呈“Z”字形，显示的声像图与声束的方向垂直，即相当于X线断层像，F型是C型的一种曲面形式，由多个切面像构成一个曲面像，近似三维图像。
超声诊断仪类型
D型超声成像诊断仪也即超声多普勒诊断仪，它是利用声学多普勒原理，对运动中的脏器和血液所反射回波的多普勒频移信号进行检测并处理，转换成声音、波形、色彩和辉度等信号，从而显示出人体内部器官的运动状态。超声多普勒诊断仪主要分为3种类型：即连续式超声多普勒(continuous wave Doppler)成像诊断仪、脉冲式超声多普勒(pulsed wave Doppler)成像诊断仪及实时二维彩色超声多普勒血流成像(color Doppler flow image)诊断仪。
? 二、M型超声显示
M型超声成像诊断仪适用于对运动脏器，如心脏的探查。由于其显示的影像是由运动回波信号对显示器扫描线实行辉度调制，并按时间顺序展开而获得一维空间多点运动时序（motion-time）图，故称之为M型超声成像诊断仪，其所得的图像也叫作超声心动图。
M型超声诊断仪发射和接收工作原理参见图7-12（a），与A型有些相似，不同的是其显示方式。对于运动脏器，由于各界面反射回波的位置及信号大小是随时间而变化的，如果仍用幅度调制的A型显示方式进行显示，所显示波形会随时间而改变，得不到稳定的波形图。因此，M型超声诊断仪采用辉度调制的方法，使深度方向所有界面反射回波，用亮点形式在显示器垂直扫描线上显示出来，随着脏器的运动，垂直扫描线上的各点将发生位置上的变动，定时地采样这些回波并使之按时间先后逐行在屏上显示出来。图7-12（b）为一幅心脏博动时测定，所获得心脏内各反射界面的活动曲线图。可以看出，由于脏器的运动变化，活动曲线的间隔亦随之发生变化，如果脏器中某一界面是静止的，活动曲线将变为水平直线。
超声医学影像设备根据其原理、任务和设备体系等，可以划分为很多类型。
1.以获取信息的空间分类
(1)一维信息设备 如A型、M型、D型。
常用医学影像设备
了解常见的医学影像设备，包括X光机、CT、MRI、超声波设备、PET、SPECT、 ENDOSCOPY, MAMMOGRAPHY等。
X光机
X光机是最常见的医学影像设备之一，通过使用X射线来获取身体内部的图像， 用于检查骨骼、组织和器官等病变。
CT（计算机断层扫描）
CT是一种通过不同角度的X射线图像组合成三维图像的影像设备，用于检查器 官、血管和肿瘤等内部结构。
MRI（磁共振成像）
MRI使用磁场和无害的无线电波来生成详细的身体内部图像，对于检查软组织和神经系统疾病有很大帮助。
超声波设备妇科、心脏和其他 脏器有很大帮助。
PET（正电子发射断层扫描）
PET是一种核医学影像设备，通过注射放射性药物来检测病变并生成身体内部 的代谢图像，对肿瘤等疾病有很高的敏感性。
SPECT（单光子发射计算机 断层扫描）
SPECT是另一种核医学影像设备，通过注射放射性药物来检测病变并生成身体 内部的代谢图像，用于诊断心脏疾病和神经系统疾病。
ENDOSCOPY（内窥镜检查 仪器）
ENDOSCOPY通过使用细长的管状设备来检查身体内部的器官和组织，用于诊 断、治疗和取样。
医用便携式超声仪分类
医用便携式超声仪分类医用便携式超声仪是现代医疗设备领域的重要创新，它的便携性和高效性使其在临床应用中得到广泛运用。
为了更好地满足医疗工作的需求，便携式超声仪被分为多种不同的类型和分类。
本文将对医用便携式超声仪的分类进行详细介绍。
【第一部分：基于功能的分类】1. 手持式超声仪手持式超声仪是最基本的便携式超声仪类型之一。
它采用人手控制，并且具有简单易用的特点。
手持式超声仪主要用于进行基础的超声检查，如妇科、乳腺、心脏等常见部位的检查。
由于其携带方便，广泛用于急诊科、门诊等临床环境。
2. 便携式超声仪便携式超声仪是一种更为复杂和高级的设备类型。
它通常配备带有显示屏和操作系统的控制台，可以进行更精细和全面的超声检查。
便携式超声仪广泛应用于急诊、手术室、ICU等需要快速准确结果的场所。
3. 可穿戴式超声仪可穿戴式超声仪是近年来兴起的一种新型超声设备。
它通过将超声探头集成到穿戴设备中，如手环、眼镜或服装中，实现了更加方便的操作和移动性。
可穿戴式超声仪主要应用于快速诊断和监测领域，对于特定的疾病和情况具有极大的实用价值。
【第二部分：基于应用领域的分类】1. 临床医学超声仪临床医学超声仪是最常见的一类医用便携式超声仪。
它广泛应用于各个临床科室，如妇产科、内科、外科等，用于人体器官的检查和诊断。
临床医学超声仪通常具有多种探头，可以适应不同部位的检查需求。
2. 超声引导手术仪超声引导手术仪是一种特殊类型的医用便携式超声仪，主要用于手术中的实时引导。
它可以帮助医生观察手术部位的结构和血流情况，提高手术准确性和安全性。
超声引导手术仪在神经外科、心脏外科等领域得到了广泛应用。
3. 体育医学超声仪体育医学超声仪是专门为运动员和体育爱好者设计的一类超声仪。
它主要用于检测和诊断运动损伤，如肌肉拉伤、韧带损伤等。
体育医学超声仪的特点是便携性和实时性，可以在现场进行快速准确的诊断。
4. 点-of-care（POC）超声仪点-of-care超声仪是一种新兴的超声设备，具有即时、快速和便携的特点。
医院大型医疗设备有哪些
医院大型医疗设备有哪些医院大型医疗设备是指用于医疗诊断、治疗和监测的专业设备。
这些设备在现代医疗中起到关键作用，可以帮助医生准确诊断病情并提供相应的治疗方案。
以下是一些常见的医院大型医疗设备：1. CT扫描机：CT扫描机使用X射线和计算机技术生成横断面图像，可用于检查和诊断内脏器官、骨骼和血管病变等。
2. 核磁共振成像（MRI）设备：MRI设备利用磁场和无线电波生成高分辨率的三维图像，可以检查大脑、脊椎、关节和其他组织的疾病和损伤。
3. 透视机：透视机是一种用于实时观察和引导手术过程的设备，它使用X射线可以显示医生在进行手术或放射治疗时的解剖结构。
4. 超声波设备：超声波设备使用高频声波来生成内部器官的图像。
它可以用于检查和评估妇科、肝脏、心脏和血管等疾病。
5. X射线设备：X射线设备是一种常见的诊断工具，它使用X射线穿透身体，生成内部器官的影像。
它可用于检查骨折、肺部感染和肿瘤等。
6. 肺功能检测设备：肺功能检测设备用于评估肺部功能和呼吸系统的健康状况，以便诊断和管理呼吸系统疾病，如哮喘和慢性阻塞性肺疾病。
7. 血液透析机：血液透析机是用于治疗肾功能衰竭患者的设备，它通过过滤患者的血液来清除体内的废物和多余的液体。
8. 心电图机：心电图机用于记录心脏电活动的设备，可检测心脏病、心律失常和心肌缺血等疾病。
9. 麻醉机：麻醉机用于给患者提供安全、准确的麻醉药物，以确保手术期间患者的舒适和安全。
10. 手术台：手术台是一种专门设计用于执行手术的平台，可以提供舒适和安全的操作环境。
这只是一小部分医院大型医疗设备的例子。
随着医学科技的不断发展，新的设备和技术不断涌现，为医疗行业带来了更多的创新和改进。
医院会根据需要和预算选择适合的设备来提供高质量的医疗服务。
医用超声探头的种类
医用超声探头的种类
医用超声探头是医学影像诊断中常用的一种设备，它能够通过
超声波来成像人体内部的器官和组织，帮助医生进行诊断和治疗。
根据不同的应用和需要，医用超声探头有多种不同的种类，每种都
有特定的用途和优势。
1. 线阵探头（Linear array transducer），线阵探头适用于
浅表部位的超声检查，如甲状腺、乳腺、肾脏等。
它具有高分辨率
和较宽的成像范围，适合于观察细小结构和进行定位测量。
2. 凸阵探头（Convex array transducer），凸阵探头适用于
深部器官的超声检查，如心脏、肝脏、膀胱等。
它具有较大的成像
深度和较宽的扫描范围，适合于观察大范围的解剖结构和进行动态
观察。
3. 阵列探头（Phased array transducer），阵列探头适用于
需要快速成像和动态观察的情况，如心脏超声检查和血管超声检查。
它具有快速成像和多普勒功能，可以观察心脏和血管的运动和血流
情况。
4. 便携式探头（Portable transducer），便携式探头适用于临床急救和移动医疗的场合，如急诊科、卫生院和野外医疗。
它具有小巧轻便、易于携带和操作的特点，可以在不同场合进行快速的超声检查和评估。
以上是一些常见的医用超声探头种类，它们在临床诊断和治疗中发挥着重要的作用。
随着科技的不断进步，医用超声探头的种类和功能还在不断地发展和完善，为医学影像诊断提供了更多的选择和可能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
A型超声诊断仪（amplitude）
A型显示是一种最基本的显示方式，示波管上的横坐标表示超声波的传播时间，即探测深度；纵坐标则表示回波脉冲的幅度（amplitude），故称为A型。
用A型诊断仪可以测量人体内各器官的位置、尺寸和组织的声学特性，并用于疾病诊断。
M型超声诊断仪（motion）
它在A型超声诊断仪基础上发展来的一种最基本的超声诊断设备。
显像管上的亮度表示回波幅度，由A型回波幅度加到显像管Z轴亮度调制极上所控制；其纵轴表示超声脉冲的传播时间，即探测深度；显像管水平偏转板加一慢时间扫描电压。
这样在做人体探查时，就构成一幅各回波目标的活动曲线图。
其在检查心脏时具有一系列优点，如对心血管各个部分大小、厚度、瓣膜运动的测量，以及研究心脏的各部分运动与心电图、心音图及脉搏之间的关系等，所以也称超声心动仪。
此外它还可以研究其他各运动界面的情况，并通过与慢时间扫描同步移动探头，做一些简单的人体断层图。
B型超声诊断仪（brightness）
其也称B型超声切面显像仪。
它用回波脉冲的幅度调制显示器亮度，而显示器的横轴和纵轴则与声速扫描的位置一一对应，从而形成一幅亮度调制的超声切面图像。
D型超声多普勒诊断仪
它利用超声波传播过程中与应用目标之间的相对运动所产生的多普勒效应来探测运动目标，主要包括多普勒血流测量和血流成像两种。
目前的彩色血流成像（color flow imaging CFI）则是在实时B型超声图像中，以伪彩色表示心脏或血管中的血液流动。
它是利用多次脉冲回波相关处理技术来取得血流运动信息，故常称为彩色多普勒血流成像（color Doppler flow imaging, CDFI）。
经颅多普勒（transcranial Doppler，TCD）诊断仪应用低频多普勒超声，通过颞部、枕部、框部及颈部等透声窗，可以显示颅内脑动脉的血流动力学状况。
C型和F型超声成像设备
它是在B型超声诊断仪的基础上发展起来的，主要用来获取与声束方向垂直或呈一定夹角的平面和曲线上的回波信息并成像。
透射式C型成像类似普通X射线成像，反映了声束路径上所有组织总的超声特性，可分别利用总的超声衰减和传播时间进行C型成像。
C型和F型扫描成像能提供一些B型超声成像不能获得的信息。
超声外科设备
超声外科学是继超声治疗和诊断之后出现的一个医用超声领域。
它用较强的超声波粉碎眼部、肾部的病变组织并排出，如超声乳化白内障摘除等，以达到实施超声外科手术的目的。
其优点是降低患者痛苦，缩短手术时间。
超声治疗设备
它主要利用组织吸收超声波能量等特性，即温热效应、机械效应和化学效应，达到治疗目的，目前超声加温治疗癌症是一个重要课题，利用环形相控换能器可方便的使声束聚焦于病变部位，使病变部位温度升高。
相对于电磁波而言，超声治疗设备的声束方向与聚焦位置及声功率分布模式更便于控制。
介入性超声设备
今年来发展的腔内超声诊断有食道、阴道、尿道、腹腔镜即血管内等超声图像诊断。
腔内诊断使用的探头直接靠近病变部位，从而避免了常用超声成像中人体组织引起的超声衰减。
超声全息成像
超声全息成像是20世纪60年代发展起来的一种新的成像技术。
它引自光信息的概念，应用两束超声波的干涉和衍射来获取超声波振幅和相位信息，应用激光进行重现出振幅和相位。
其是两部成像的方法：第一步，根据波的干涉原理，记录物波与干涉波的干涉图案，即全息图；第二步，根据波的衍射原理，用参考波照明全息图，使得透射波的一部分成为原始物波的一个精确复型，就是再建图像。
超声显微镜
超声显微镜用来观察人体组织和细胞的细致结构、特性及其变化。
因为声传播路径很短，故可采用较高的频率，以取得很好的分辨率。
超声显微镜从声学角度提供组织的特征信息，这些信息不可能由光学和电子显微镜获得。
反射式超声显微镜提供有关界面声阻抗特性的信息；透射式超声显微镜提供有关组织衰减、折射和声速等信息。
用其观察细胞时，不需要对细胞染色，对生物干扰小。
超声CT
超声CT是X射线CT理论的移植和发展。
用超声波束代替X射线，并由透射数据进行如同X 射线那样的图样重建，就成超声CT，它采用衰减成像方式。
超声CT不仅能反映生物组织的形态变化，还能通过这些不同参量直接反映组织的生化特性。
其至少有两个优点：无放射性危害；能得到与X射线CT及其他超声方法不同的诊断信息。
