机械制造基础A2012试题A
2012机械制造基础考卷及补考卷(A_B卷)及答案

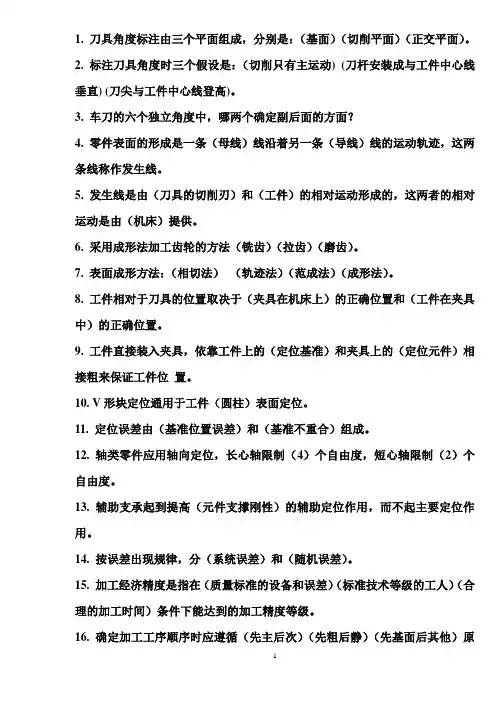

1. 刀具角度标注由三个平面组成，分别是：（基面）（切削平面）（正交平面）。
2. 标注刀具角度时三个假设是：（切削只有主运动) (刀杆安装成与工件中心线垂直) (刀尖与工件中心线登高)。
3. 车刀的六个独立角度中，哪两个确定副后面的方面？4. 零件表面的形成是一条（母线）线沿着另一条（导线）线的运动轨迹，这两条线称作发生线。
5. 发生线是由（刀具的切削刃）和（工件）的相对运动形成的，这两者的相对运动是由（机床）提供。
6. 采用成形法加工齿轮的方法（铣齿）（拉齿）（磨齿）。
7. 表面成形方法：（相切法）（轨迹法）（范成法）（成形法）。
8. 工件相对于刀具的位置取决于（夹具在机床上）的正确位置和（工件在夹具中）的正确位置。
9. 工件直接装入夹具，依靠工件上的（定位基准）和夹具上的（定位元件）相接粗来保证工件位置。
10. V形块定位通用于工件（圆柱）表面定位。
11. 定位误差由（基准位置误差）和（基准不重合）组成。
12. 轴类零件应用轴向定位，长心轴限制（4）个自由度，短心轴限制（2）个自由度。
13. 辅助支承起到提高（元件支撑刚性）的辅助定位作用，而不起主要定位作用。
14. 按误差出现规律，分（系统误差）和（随机误差）。
15. 加工经济精度是指在（质量标准的设备和误差）（标准技术等级的工人）（合理的加工时间）条件下能达到的加工精度等级。
16. 确定加工工序顺序时应遵循（先主后次）（先粗后静）（先基面后其他）原则。
17. 在普通锻床上采用（钻）（扩）（铰）实现IT7—IT8的中小孔加工是一种常用的加工工序。
18. 划分工序的关键是（加工地点是否改变）（加工过程是否连续）。
19. 精基准使用工件上的（经过加工后的）表面作定位基准。
20. 背吃刀量指主刀刃与工件切削表面接触长度在某一方向的值，这一方向是：（ D ）A.切削平面法向B.正交平面法向C.基面投影D.主运动及进给运动所在平面法向方向21.从小批量加工精度考虑，采用（A）刀具材料可获得高精度。
2012年9月份考试机械制造基础第一次作业
2012年9月份考试机械制造基础第一次作业2012年9月份考试机械制造基础第一次作业一、单项选择题（本大题共40分，共 20 小题，每小题 2 分）1. 车削时的主运动是（）A. 光杆旋转运动B. 刀具纵向直线运动C. 刀具横向直线运动D. 主轴旋转运动2. 工件装夹时，绝对不能采用（）A. 完全定位B. 不完全定位C. 过定位D. 欠定位3. 在切削加工中，主运动通常只有（）A. 一个B. 二个C. 三个4. 在车床上加工轴，一端用卡盘夹持，另一端用尾座顶针定位，此定位方式为（）A. 完全定位B. 不完全定位C. 欠定位D. 重复定位5. 机床型号Y3150，“Y”表示（）A. 铣床B. 齿轮加工机床C. 车床D. 磨床6. 当刀尖是主切削刃上最低点时，刃倾角为（）A. 正B. 零C. 负D. 无法确定7. 在车床上用两顶尖安装的工件，它的定位是（）A. 六点定位B. 五点定位C. 四点定位D. 七点定位8. 在实心材料加工孔，应选择（）A. 钻孔B. 扩孔C. 铰孔D. 镗孔9. 在机械加工工艺过程中，基准要先行，这是为了（）A. 消除工件的残余变形18. 磨削内圆与磨削外圆相比，在一般情况下（）A. 前者的加工质量和生产率都比后者低B. 前者的加工质量高，但生产率低C. 前者的加工质量和生产率都比后者高D. 两者不相上下19. “一面两销”的定位方式是（）A. 欠定位B. 完全定位C. 过定位D. 不完全定位20. 下列配合零件应优先选用基孔制的是（）A. 滚动轴承内圈与轴的配合B. 同一轴与多孔相配，且有不同的配合性质C. 滚动轴承外圈与外壳孔的配合D. 轴为冷拉圆钢，不需再加工二、多项选择题（本大题共30分，共 10 小题，每小题 3 分）1. 工件以平面定位时起定位作用的支承有（）A. 固定支承B. 可调支承C. 浮动支承D. 辅助支承2. 提高机械加工生产率的措施（）A. 缩短基本时间B. 缩短辅助时间C. 缩短布置工作地时间D. 缩短休息和生理需要时间3. 在下列量具中，属于专用量具的是（）A. 塞尺B. 卡规C. 游标卡尺D. 钢尺E. 外径千分尺4. 下述哪几点是单件生产的工艺特征（）A. 按划线工作，使用万能夹具B. 广泛使用专用设备C. 采用试切法进行加工D. 加工对象周期性变换E. 由木模砂型铸造和自由锻生产毛坯5. 在车削加工中，基本时间包括（）A. 切削工件所消耗的时间B. 装卸工件所消耗的时间C. 切入切出空行程所消耗的时间D. 开停机床所消耗的时间E. 清理切屑所消耗的时间6. 可以加工外圆表面的机床有（）A. 车床B. 钻床C. 立铣D. 刨床E. 铣镗床F. 磨床7. 粗、精加工分开，就是先将所有要加工的表面都粗加工一遍，然后再对精度要求较高的表面进行精加工，这样做的优点是（）A. 有利于主要加工表面不被破坏B. 可以及早发现毛坯的内部缺陷，及时终止加工，避免浪费C. 为合理选用机床提供可能D. 可以减少安装次数E. 能消除由于粗加工的切削热引起的变形应力，减小工件变形误差8. 公差带形状属于两平行平面之间的区域有（）A. 平面度B. 面对面的平行度C. 面对线的垂直度D. 对称度9. 按照基准先行原则安排工件机械加工工艺顺序，下述工件的加工选择哪些是正确的（）A. 轴类零件先车端面后，打中心孔B. 箱体零件先镗孔C. 箱体零件先加工底平面D. 轴类零件先车外圆10. 零件上的孔径大于20mm的孔，精度要求为IT8，它常用的加工方案为（）A. 钻一扩一铰B. 钻—镗（扩）一磨C. 镗一粗磨一精磨D. 钻一拉E. 钻一扩一铰一磨三、判断题（本大题共30分，共 15 小题，每小题 2 分）1. 基本偏差决定公差带的位置。
2012机械制造基础考卷及补考卷(a

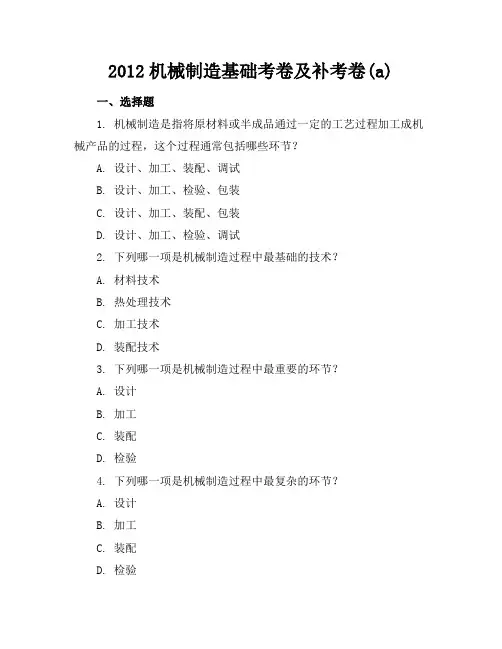

2012机械制造基础考卷及补考卷(a)一、选择题1. 机械制造是指将原材料或半成品通过一定的工艺过程加工成机械产品的过程，这个过程通常包括哪些环节？A. 设计、加工、装配、调试B. 设计、加工、检验、包装C. 设计、加工、装配、包装D. 设计、加工、检验、调试2. 下列哪一项是机械制造过程中最基础的技术？A. 材料技术B. 热处理技术C. 加工技术D. 装配技术3. 下列哪一项是机械制造过程中最重要的环节？A. 设计B. 加工C. 装配D. 检验4. 下列哪一项是机械制造过程中最复杂的环节？A. 设计B. 加工C. 装配D. 检验5. 下列哪一项是机械制造过程中最重要的环节？A. 设计B. 加工C. 装配D. 检验6. 下列哪一项是机械制造过程中最重要的环节？A. 设计B. 加工C. 装配D. 检验7. 下列哪一项是机械制造过程中最重要的环节？A. 设计B. 加工C. 装配D. 检验8. 下列哪一项是机械制造过程中最重要的环节？A. 设计B. 加工C. 装配D. 检验9. 下列哪一项是机械制造过程中最重要的环节？A. 设计B. 加工C. 装配D. 检验10. 下列哪一项是机械制造过程中最重要的环节？A. 设计B. 加工C. 装配D. 检验二、填空题1. 机械制造是将原材料或半成品通过一定的工艺过程加工成机械产品的过程。
2. 机械制造过程中最基础的技术是材料技术。
3. 机械制造过程中最重要的环节是设计。
4. 机械制造过程中最复杂的环节是装配。
5. 机械制造过程中最重要的环节是检验。
三、简答题1. 简述机械制造的基本流程。
2. 简述机械制造过程中各个环节的作用。
3. 简述机械制造过程中可能遇到的问题及解决方法。
2012机械制造基础考卷及补考卷(a)一、选择题11. 在机械制造过程中，哪个环节是将设计图纸转化为实际产品的第一步？A. 材料采购B. 工艺规划C. 零件加工D. 产品装配12. 下列哪种材料在机械制造中最为常用？A. 木材B. 塑料C. 金属D. 玻璃13. 在机械制造中，哪个环节确保零件能够达到设计要求的尺寸和形状？A. 热处理B. 切削加工C. 表面处理D. 装配14. 机械制造过程中，哪个环节是为了提高零件的强度和硬度？A. 热处理B. 切削加工C. 表面处理D. 装配15. 在机械制造中，哪个环节是将单个零件组装成完整产品的过程？A. 热处理B. 切削加工C. 表面处理D. 装配二、填空题1. 机械制造是将原材料或半成品通过一定的工艺过程加工成机械产品的过程。
2012机械基础参考答案
2012参考答案一、是非题（本大题共10分，每小题2分）1、×；2、√；3、√；4、×；5、×二、单项选择题（每小题2分，共10分）1、A ；2、B ；3、C ；4、D ；5、A三、填空题（每小题2分，共10分）1、12m m =，12αα=；2、机构的死点位置，零度；3、发生线、基圆；4、00和090；5、不完全齿轮机构、凸轮式间歇运动机构。
四、分析简答题（本大题共40分）1、（本小题10分）解：L H 3n 2P P 362802F =--=⨯-⨯-=；或L H 3n 2P P 3821102F =--=⨯-⨯-=需要，如图画出原动件画出杆组（4分）2、（本小题10分）:解：1）因为640AD l ==，100640<500400++ ，最短杆的邻边为机架，所以是曲柄摇杆机构2）CD 为机架时，最短杆的对边为机架，所以为双摇杆机构3、（本小题10分）解：1 、左旋， 011； 2、 右旋， 011； 3、 顺时针4、（本小题10分）解：1）推程角060BOA Φ=∠=，远休止角00s Φ=；近休止角0240s 'Φ=；2） 0002cos30215cos301510.98s OA r mm =⨯⨯-=⨯⨯-=；00603030α=-=︒五、计算题：（本大题共30分）1、解：每小问2分1）1221/2b b i r r ==；2）01b12/cos20293.97/0.9397200mm d r ==⨯=； 3）1230.5(d +d )=303mm a a a '=+∆=+ 4）120.5(d +d )=303mm a '''=，202mm d '= 5）300'arccos(cos )arccos(cos 20)21.50'303a a αα=== 2、解：1）如图所示：090γ=，2）瞬心13P 、24P 如图所示， 3）13100.11/C AP v l m s ω==⨯=，3、解：1、2、3组成定轴轮系，4、5、6、H 组成行星轮系 在定轴轮系中，3131100 2.540z i z =-=-=- 在行星轮系中，5.31146464=+=-=z z i i HH H H i i i 4131⨯==435-，H 的转向方向与齿轮1的转向相反↓。
机械制造基础考试卷a
4. 下面的描述正确的是（ ）①铸造时浇注温度越高越好 ②含碳量越高，碳钢焊接性越好 ③含碳量越高，碳钢的塑性越好 ④铸钢的收缩性比铸铁高5.在铸造过程中，不利于提高液态合金充型能力的措施有（ ）①增加直浇道的高度 ②采用流动性好的合金 ③用金属型代替砂型 ④用压力铸造代替金属型重力铸造三、多项选择题（满分10分，每题2分。
选错选项本题不得分，无选错选项时部分选对得部分分）1. 下面的描述正确的是（ ） ①变形速度越快，金属塑性越好 ②锻造时，锻造温度越高越好 ③金属材料的塑性越好，最小弯曲半径越小④落料和冲孔的变形机理是相同的⑤冷变形就是在较低温度下的变形2. 下面属于压焊的是（ ）①点焊②激光焊 ③缝焊 ④摩擦焊⑤闪光对焊3. 通过拉拔和挤压获得相同的金属制品，下面描述正确的是（ ） ①拉拔变形区处于三向拉应力状态 ②挤压变形区处于三向压应力状态③拉拔会使变形抗力更低 ④挤压有利于提高金属的塑性 ⑤拉拔使金属材料更容易断裂4. 下面的叙述正确的是（ ）①加热是焊接必须的手段 ②压焊只适宜于塑性较高材料的焊接 ③铸铁材料是脆性材料，不能塑性加工 ④钎焊时母材不需要熔化 ⑤塑性加工方法能够改善金属材料的力学性能5. 下面对于铸造方法的描述正确的是（ ） ①对于任何铸造方法，获得中空铸件一定要用型芯 ②离心铸造会提高金属液的充型能力 ③金属型重力铸造可以有利于提高金属液的流动性 ④熔模铸造无需分型面 ⑤压力铸造时因充型时间极短而使铸件中不易产生气孔四、结构改错并画出正确的图（满分10分，1题4分，2、3题各3分）1 对下图铸件(a)标出最合理的分型面，指出结构工艺性不合理的地方，进行修改（可在原图上进行修改），并说明理由；下图铸件(b)为熔模铸件，指出结构不合理的地方，进行修改（可在原图上进行修改），并说明理由。
（满分4分，每图2分）(a) (b)2．下图为自由锻件，指出其结构不合理的地方，进行修改并说明理由（可在原图上更改。
2012机械专业综合理论试卷A卷答案
2012机械专业综合理论试卷A 卷答案1 2 3 4 5 6 7 8 9 10 11 12 13 14 15B C B A BB ACD B D C C A C 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 BBBCBACADADABAA31．适当提高其硬度，改善切削加工型 32．渗碳体，石墨33. 双介质淬火 、马氏体分级淬火 、 贝氏体等温淬火 34. 偏置上滑板法 、 转动工作台法 35. 中心架 36. 液压 37. 焊条直径38. 铣削宽度 。
39. 定位基准 、 测量基准 。
40. 分析计算法 、查表修正法 41. 1；1 42．43．V 210；V 210；10V44. u 1=2002/ 3Sin （314ｔ-300）V 、 3310 45. 明显，虚线46.计算功率、主动轮转速47. 工作平稳性精度 、 高速 48. 轮齿折断、 模数 、 齿宽 49.降低 、 增加50.、 能 、 移动凸轮51.构件长度 、构件形状 、 固定件 52. 远程调压 、 卸荷 53. 溢流阀、减压阀三、问答题、作图题（本大题共10小题，共75分）。
54．（本小题满分为9分，每格1分） （1）0.45 受力（2）σs 、σb 355 （3）197HBS10/1000/30（4）正火 消除锻造应力，降低硬度，改善切削加工性 调质 使零件有较高的综合力学性能 55．（本小题满分为3分，每格1分）背吃刀量（切削深度） 切削速度 顶尖 56．设计 基准重合 基准统一 位置（4分）57. （1）曲柄 （2）图解如右 = 2 （3）逆时针 100cm 增大BC（4）（曲柄）摇块 曲柄滑块 58、（1）扭转 （2）2．5 （3）基孔 过渡 （4）78 76 （5）使砂轮越过工作表面 （6）A59．60．61、 62． 63．四、计算题（本大题共3小题，共30分）。
64．（1）当136V 电压源单独独作用时，画电路如答64 (a)图所示（1分）64 (a)图U′=544/9=60.4V （3分）（2）当3A电流源单独作用时，画电路如答64 (b)图所示（1分）64 (b)图U′′=-8/3V （3分）该电路的总电压为U=520/9=57.78V（2分）65．(1) L CD=H/2=100/2=50 mm(2) t=60/60 s=1 s(3) K=φ慢/φ快=240°/120°=2(4) 首先判断从左向右为工作行程，速度慢，大小为：v=H/t慢=100×3/2=150慢mm/s=0.15 m/s(5)150mm。
机械制造基础试题A
一、判断题1. 箱体零件加工时，先加工孔，后加工平面是机械加工顺序安排的规律。
( ×)2. 铰孔可以提高孔的尺寸精度、减小孔表面粗糙度，还可以对原孔的偏斜进行修正。
( × )3. 钻出的孔一般应经扩孔或半精镗等半精加工，才能进行铰孔。
( √ )4. 珩磨加工可提高孔的位置精度。
( × )5. 积屑瘤使刀具的实际前角增大，并使切削轻快省力，所以对精加工有利。
( × )6. C6140型机床是最大工件回转直径为40mm的普通车床。
( × )7. 工件在夹具中定位，有六个定位支承点就消除了六个自由度即为完全定位 ( √ )8. 铣削时，切削过程是连续的，但每个刀齿的切削是断续的，因此，切削过程中存在对工件的冲击。
( √ )9. 加工箱体零件时，应选择装配基准面为精基准。
( × )10.单件小批生产时尽量选用通用夹具。
( √ )49. 加工箱体零件时，应选择装配基准面为精基准。
（√）50. 工件在加工前，使其在机床上或夹具中获得正确而固定位置的过程称为安装。
（×）51. 粗加工所用的定位基准称粗基准，精加工所用的定位基准为精基准。
（×）52. 车床主轴的径向跳动不影响加工轴的圆度误差。
（×）53. 单件、小批生产宜选用工序集中原则。
（√）54. 粗加工所用的定位基准称粗基准，精加工所用的定位基准为精基准。
（×）55. 工件在夹具中定位，有六个定位支承点就消除了六个自由度即为完全定位。
（×）56. 一个工序中只能包含一个安装。
（×）57. 磨削内孔时，在工件孔径允许的条件下，应尽量选用大直径的砂轮。
（√）58. 拉孔前工件须先制出预制孔。
（√）59. 砂轮的硬度取决于组成砂轮磨粒的硬度。
( A )A. 错误B. 正确60. 高速钢，顾名思义是用于现代高速切削的刀具材料。
机械制造基础A2012试题A
东北林业大学2011－2012学年第二学期考试试题考试科目：机械制造基础2考试时间：120分钟 试卷总分100分一、 填空题（每空1分，总计15分）1．划分工序要点是: 、 、 三不变加上 。
2．工步是指在 、 及 不变时所完成的那部分工艺。
3．刀具磨损一般分为 磨损、 磨损、 磨损三个阶段。
4．生产规模分为 、 和 三种类型。
5．生产纲领是指包括 和在内的年产量。
二、 选择题（每题2分，共20分）1．只有在定位基准面和定位元件精度很高时，才允许采用（ ）。
A ．完全定位； B. 过定位 C ．不完全； D ．欠定位 2．根据加工要求，只需要少于（ ）的定位，称为（ ）定位。
A ．六个支承点； B.具有独立定位作用的六个支承点； C ．不完全； D ．欠定位3．. 金属切屑分为带状切屑、挤裂切屑、粒状切屑和崩碎切屑四种类型，其中（ ）。
A ．前三种是切削塑性金属是获得的，并在一定条件下可以相互转换B ．前三种是切削塑性金属是获得的，但不能相互转换C ．前三种是切削脆性金属是获得的，并在一定条件下可以相互转换4.制造一个45钢轴，精度IT6，表面淬火处理，应采用下面哪种加工方案（）。
A．粗车——半精车——磨削 B．粗车——半精车——粗磨——精磨C．粗车——半精车——精车 D．粗车——半精车——精车——精细车5.下面那种型号是数控铣床的代号（）。
A.XC3180;B. XK6132；C. XM3150;D. XG6140。
6.编制零件机械加工工艺规程，编制生产计划和进行成本核算最基本的单元是（）。
A工步；B工位；C工序；D安装7.是指一把新刀从开始使用到刀具报废总的使用时间称为刀具的（）。
A耐用度；B总寿命；C工序；D安装8在平面磨床上磨削工件的平面时，常采用下列哪一种定位方式？（）A．完全定位B．不完全定位C．过定位D．欠定位9. 滚切直齿圆柱齿轮渐开线的形成方法是（）。
A相切法B轨迹法C成形法D展成法10. 数控机床的应用使加工工序的安排向（）方向发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东北林业大学
2011－2012学年第二学期考试试题
考试科目：机械制造基础2考试时间：120分钟 试卷总分100分
一、 填空题（每空1分，总计15分）
1．划分工序要点是: 、 、 三不变加上 。
2．工步是指在 、 及 不变时所完成的那部分工艺。
3．刀具磨损一般分为 磨损、 磨损、 磨损三个阶段。
4．生产规模分为 、 和 三种类型。
5．生产纲领是指包括 和
在内的年产量。
二、 选择题（每题2分，共20分）
1．只有在定位基准面和定位元件精度很高时，才允许采用（ ）。
A ．完全定位； B. 过定位 C ．不完全； D ．欠定位 2．根据加工要求，只需要少于（ ）的定位，称为（ ）定位。
A ．六个支承点； B.具有独立定位作用的六个支承点； C ．不完全； D ．欠定位
3．. 金属切屑分为带状切屑、挤裂切屑、粒状切屑和崩碎切屑四种类型，其中（ ）。
A ．前三种是切削塑性金属是获得的，并在一定条件下可以相互转换
B ．前三种是切削塑性金属是获得的，但不能相互转换
C ．前三种是切削脆性金属是获得的，并在一定条件下可以相互转换
4.制造一个45钢轴，精度IT6，表面淬火处理，应采用下面哪种加工方案（）。
A．粗车——半精车——磨削 B．粗车——半精车——粗磨——精磨
C．粗车——半精车——精车 D．粗车——半精车——精车——精细车
5.下面那种型号是数控铣床的代号（）。
A.XC3180;
B. XK6132；
C. XM3150;
D. XG6140。
6.编制零件机械加工工艺规程，编制生产计划和进行成本核算最基本的单元是（）。
A工步；B工位；C工序；D安装
7.是指一把新刀从开始使用到刀具报废总的使用时间称为刀具的（）。
A耐用度；B总寿命；C工序；D安装
8在平面磨床上磨削工件的平面时，常采用下列哪一种定位方式？（）A．完全定位B．不完全定位C．过定位D．欠定位
9. 滚切直齿圆柱齿轮渐开线的形成方法是（）。
A相切法B轨迹法C成形法D展成法
10. 数控机床的应用使加工工序的安排向（）方向发展。
A工序分散B工序集中C多工位D粗精不分
三、判断对错题（每题0.5分，共5分）
1．如果某个自由度被两个或两个以上支撑点重复限制，此种定位称为过定位。
（）2．实际限制的自由度数少于加工要求限制的自由度数，此种定位称为不完全定位。
（）3．一个工人对几个工件所连续完成的那部分工艺过程称为工序。
（）4．粗加工时切削用量选择的原则是首先选择大的切削速度，其次选择大的切削用量和切削深度（）5．加工误差是指加工后零件的实际几何参数与理想几何参数的偏离程度。
（）
6. 目前用展成法加工齿轮的主要方法有铣齿、滚齿和插齿。
（）
7. 零件在加工过程中使用的基准叫做工艺基准。
（）
8. 粗基准选择的原则是必须遵守基准统一的原则。
（）
9. 划分加工阶段有利于穿插热处理。
（）
10. 顺铣时铣刀切削速度方向与进给运动方向相同。
（）
东北林业大学
2011－2012学年第二学期考试试题
四、简答题（每题5分，共40分）
1. 根据下图所示的传动系统图，试写出其传动路线表达式，并求：(1)主轴Ⅴ有几级转
速？(2)主轴Ⅴ的最高转速和最低转速各为多少？Array
2.分析在车床上钻孔和在钻床上钻孔时发生钻头引偏对加工质量的影响？
3.精基准选择的原则。
4.试提出下图所示小轴在单件小批生产时的机械加工工艺过程。
5.简述积屑瘤及其作用。
东北林业大学
2011－2012学年第二学期考试试题
6.试问下图中刀具的各个几何角度是多少？
7．画出Φ80H7/f6的公差带图，并说明符号代表的含义。
8．求轴、孔的上偏差、下偏差、公差、最大间隙（或过盈）、最小间隙（或过盈）、配合公差，并画出公差与配合图解。
基本尺寸均为30 mm；D max = 30.052 mm，D min = 30mm；
d max ＝29.935mm，d min ＝29.883mm
五、改错题（每题4分，共20分）
1.改正下图中的标注错误。
2.改正下图中的结构工艺性错误。
东北林业大学
2011－2012学年第二学期考试试题3.改正下图中的结构工艺性错误。
4.改正下图中的结构工艺性错误。
5.改正下图中的结构不合理的设计。
