地下车库及停车位尺寸规范
地下车库的设计规范
▌一、停车位指标停车位的确定为停车场建筑面积进行估算提出一定依据，小型车每车位约30～40㎡。
以上指标均包括--停靠位和车道以及墙、柱等建筑构件面积。
实际工程统计表明，地下停车库平均每车位约37～47㎡，室外停车场平均每车位约27～37㎡。
【案例】恒大停车位尺寸要求中高端/中端楼盘：一个车位保证满足2400mm×5300mm。
高端楼盘：一个车位保证满足2700mm×5700mm（在人行出入口附近考虑5%数量的2700mm ×6000mm车位）。
▌二、防火设计1.防火分区大型高层建筑的地下车库往往规模较大，为了将火势控制在发生范围内，避免向外蔓延，需将地下车库按一定面积划分为防火分区。
《规范》规定地下车库不设自动灭火系统时，其防火分区最大建筑面积为2000㎡，设有自动灭火系统时，其防火分区最大建筑面积可增加一倍，为4000㎡。
各防火分区以防火墙进行分隔，当必须在防火墙上开设门、窗、洞口时，应设置甲级防火门、窗或耐火极限不低于3.00h的防火卷帘。
2.安全疏散《汽车库、修车库、停车场设计防火规范》对地下车库的安全疏散做了如下规定：（1）地下车库人员安全出口应和汽车疏散出口分开设置。
这是因为不论平时还是在火灾情况下，都应做到人、车分流，各行其道，避免造成交通事故，不影响人员的安全疏散。
（2）地下车库的每个防火分区内，其人员安全出口不应少于两个，目的是能够吸效地进行双向疏散。
但若不加区别地多设出口，会增加车库的建筑面积及投资。
因此，符合下列条件之一的可设一个出口。
a.同一时间车库人数不超过25人。
b.IV类汽车库，即停车数不超过50辆的汽车库。
c.当地下车库规模较大，划分为两个以上的防火分区，且相邻防火分区之间的防火墙上设有防火门时，每个防火分区可分别设一个直通室外的安全出口。
（3）地下车库室内疏散楼梯应设置封闭楼梯间，其与室内最远工作点的距离不应超过45m。
当设有自动灭火系统时，其距离不应超过60m。
地下车库的设计规范
地下车库的设计规范地下车库设计规范1.车位尺寸：地下车库的每个停车位宜为5m×2.5m，以方便大部分车辆进入和停放，并且需要留出适当的通道宽度。
2.车位布局：车位之间的距离宜为2.5m，以便车辆进出方便；车位之间应有鲜明的标线，以避免车辆相互碰撞。
3.通道宽度：车辆进入和离开地下车库的通道宽度应不小于5m，以便车辆灵活转弯。
4.通风系统：地下车库应配备有效的通风系统，以保持车库空气的新鲜和流通，减少尾气的积聚。
5.照明系统：地下车库应配备充足的照明设备，确保停车位、通道等区域的良好可见性，提供明亮的停车环境。
6.防火设施：地下车库应配备适当的防火设施，包括火灾报警系统、灭火器、灭火栓等，以及明确的疏散路线和标识，确保车主在紧急情况下能够及时疏散。
7.停车标识：地下车库的每个停车位应设有明显的标识，包括车位号码、停车位类型等，方便车主找到自己的停车位。
8.监控系统：地下车库应安装监控摄像头，对停车过程进行记录和监控，以防止车辆被盗或遭到破坏。
9.停车收费系统：地下车库应配备合适的停车收费系统，包括收费亭、自动缴费设备等，方便车主支付停车费用。
10.禁止存储物品：地下车库禁止存储易燃、易爆等危险品，以确保车库的安全。
11.废水处理：地下车库的废水处理应符合环保要求，确保不对周边环境造成污染。
12.防水处理：地下车库应进行有效的防水处理，以防止地下水渗入，保证车库的干燥和使用寿命。
13.停车场标识和指示：地下车库应设有明显的停车场标识和指示牌，包括出入口标识、通道标识、车位标识等，以便车主快速找到入口和自己的停车位。
15.绿化环境：地下车库应进行适当的绿化，以改善车库的环境和氛围，提供舒适的停车环境。
总结起来，地下车库的设计规范包括车位尺寸、布局、通道宽度、通风系统、照明系统、防火设施、停车标识、监控系统、停车收费系统、禁止存储物品、废水处理、防水处理、停车场标识和指示、紧急求救装置以及绿化环境等方面的要求。
地下车库基本设计规范(最新)
26
6 柱网布置基本要求
6.1 常见柱网形式 8400x8400
27
6 柱网布置基本要求
6.1 常见柱网形式 8100x8100
28
6 柱网布置基本要求
6.1 常见柱网形式 极限尺寸
29
6.2 柱网选择要点 1.单建式地库，停放小型车时不宜采用两柱间停一辆车的方式，避免柱子过多；而附建式地库， 有时因上部建筑柱网尺寸较小，两柱间可能停放一辆车。 2.除满足合理的技术要求和使用面积指标达到最优，还必须考虑结构上是否经济合理（包括结 构跨度尺寸不应过大、材料消耗量要小、结构构件尺寸合理、在平面和高度上不过多占用室内 空间、柱距与一定得结构形式相适应、柱网单元不应过多）。
于3个，并应设置人流专用出入口。 国标 1.不少于两个，但符合下列条件可设一个： Ⅳ类汽车库（<50）或停车少于100辆的地下车库或坡道为双车道的Ⅲ类地上车库（51-150） 2.Ⅰ、 Ⅱ类汽车库和停车大于100的地下车库，如果采用错层或斜楼板，坡道是双车道，那没 首层或负一层到室外的汽车疏散口不少于2个，其它楼层疏散坡道可以设1个 3.特大型车库汽车（>500）出入口数量不应少于3个
7 消防设计要求
汽车库防火分区与
相邻防火分区，以防
火卷帘分隔，本区内
仅有一个人员安全出
口，防火墙上未设置
可供人员疏散的防火
门
。
35
7 消防设计要求
示例 某工程地下大型车库 ①汽车库内最远点至楼梯 间距离大于60m(两楼梯间 距离大于120m)。 ②停车位阻挡人员安全出 口。
18
4 车库出入口基本设计要求
4.2 出入口宽度确定 出入口最小宽度：单车5.0m，双车7.0m
标准地下车库及停车位尺寸

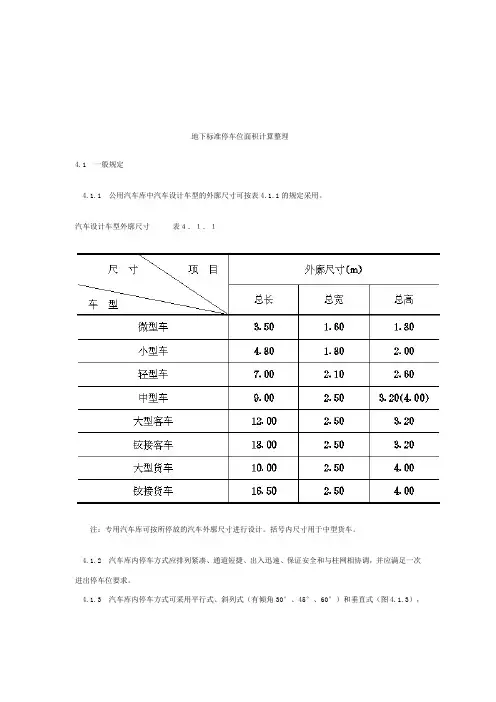

地下标准停车位面积计算整理
4.1 一般规定
4.1.1 公用汽车库中汽车设计车型的外廓尺寸可按表4.1.1的规定采用。
汽车设计车型外廓尺寸表４．１．１
注：专用汽车库可按所停放的汽车外廓尺寸进行设计。
括号内尺寸用于中型货车。
4.1.2 汽车库内停车方式应排列紧凑、通道短捷、出入迅速、保证安全和与柱网相协调，并应满足一次进出停车位要求。
4.1.3 汽车库内停车方式可采用平行式、斜列式（有倾角30°、45°、60°）和垂直式（图4.1.3），
或混合采用此三种停车方式。
4.1.4 汽车库内汽车与汽车、墙、柱、护栏之间的最小净距应符合表4.1.4的规定。
图4.1.3 汽车停车方式
注：图中Ｗｕ——停车带宽度Ｌｇ——汽车长度
Ｗｅ——垂直于通车道的停车位尺寸Ｓｉ——汽车间净距
Ｗｄ——通车道宽度Ｑｔ——汽车倾斜角度
Ｌｔ——平行于通车道的停车位尺寸
汽车与汽车、墙、柱、护栏之间最小净距表４．１．４
注：纵向指汽车长度方向、横向指汽车宽度方向，净距是指最近距离，当墙、柱外有突出物时，应从其凸出部分外缘算起
规划停车位尺寸的时候，可以参考以下尺寸标准：
1、大车停车位：大车停车位宽4米，长度7米到10米，视车型定。
2、小车停车位：小车停车车位，宽度2.2米到2.5米，长度5米。
3、旁边道路小车：单面停车5米宽，双面6米，大车8米。
地下车库车位标准尺寸
地下车库车位标准尺寸地下车库作为城市建筑中常见的停车设施，其车位标准尺寸的设计对于提高停车效率、保障车辆安全具有重要意义。
因此，合理规划和设计地下车库车位标准尺寸是至关重要的。
本文将就地下车库车位标准尺寸进行详细介绍，以期为相关设计提供参考。
首先，地下车库车位标准尺寸应考虑车辆类型的多样性。
一般而言，小型车位标准尺寸应为2.5米×5米，大型车位标准尺寸应为3米×6米。
此外，针对残疾人车位的设计，标准尺寸应该更加宽敞，以方便残疾人驾驶员的上下车操作。
因此，在设计地下车库车位标准尺寸时，应充分考虑不同类型车辆的停车需求，合理划分车位大小。
其次，地下车库车位标准尺寸还应考虑车位间距的合理设置。
通常情况下，车位间距应为2.5米左右，以便车辆进出时有足够的空间进行转弯和调头。
此外，为了提高车位的利用率，车位间距的设置还应尽量减少空隙，使得车库内部的停车密度更大，从而提高停车效率。
另外，地下车库车位标准尺寸的设计还应考虑通道宽度的设置。
通道宽度不宜过窄，一般应在5米左右，以便车辆进出时有足够的通行空间。
同时，通道宽度的合理设置还能够提高车库的通风性能，减少尾气排放对车库内部环境的影响。
此外，对于地下车库车位标准尺寸的设计还应考虑安全设施的设置。
例如，应在车位周围设置防撞柱，以保护停放车辆的安全。
同时，地下车库的照明设施也应得到重视，保证车辆进出时有良好的照明条件，提高停车安全性。
最后，地下车库车位标准尺寸的设计还应充分考虑停车场管理的便利性。
例如，可以设置车位编号和指示标识，方便车主快速找到停车位。
同时，还可以考虑引入智能停车系统，提高停车场的管理水平和服务质量。
综上所述，地下车库车位标准尺寸的设计应充分考虑车辆类型的多样性、车位间距的合理设置、通道宽度的合理设计、安全设施的设置以及停车场管理的便利性。
通过合理规划和设计地下车库车位标准尺寸，可以提高停车效率、保障车辆安全，为城市交通发展做出积极贡献。
与地下车库有关的规范
车库有关数据1.单车道通路宽度不小于4m、双车道通路宽度不小于7m2.尽端式车行道长度超过35m应设回车场；一般回车场12*12；大型消防车回车场15*153.商业中心每建100m2营业面积、办公楼规定配建0.3机动车停车位展览馆、医院每建100m2面积0.2机动车停车位火车站、码头每100旅客2.0影剧院每100坐位0.8-3.0体育馆每100坐位1.0-2.54.大型公建室外停车位所占面积，以小汽车指标在25--30m2/辆合适5.剧场建筑的建筑覆盖率应控制在30-40%6.多层车库宜选在道路畅通、交通方便的地方但须避免直接建在城市交通干道旁和主要道路交叉口处应考虑一定的室外用地作停车、调车和修车用体量大，设计时应考虑到与周围环境的协调和统一重点防火部门，与周围建筑保持一定的消防距离和卫生间距尤其不宜靠近医院、学校、住宅建筑7.消防车道宽度不应小于3.5M消防车道净高不宜小于4M建筑的沿街部分超过160M时，应设穿过建筑物的消防通道8.汽车坡道出入口与平地相衔接按坡度1/2 i‰计9.建筑物坡道，汽车一般最大8%，手推车不大于6%，电瓶车不大于4%，自行车可不大于3%10.对车流量较多基地出入口距城市道路交叉口红线大于70M距人行道、引桥道、地铁出入口大于5M距公交站台大于10M距中小学、公园、残疾建筑大于20M当基地道路坡度较大时，应设缓冲段与城市道路连接11.道路的转弯半径小车6M；货车9M12.停车场通道的最大纵坡度小型车为直线15%；曲线12%13.一般小型汽车场25-30M2/辆；小型汽车库30-40M2辆14.停车场直线通道的最大纵坡可以做到15%停车场曲线通道的最大纵坡可以做到12%15.停车场的场内车行道的宽度最小为6米16.地面停车场内，小汽车与小汽车之间的横向净距应保证有1.0米17.停车场出入口，50辆以上2个，500辆以上3个；出入口之间大于15M18.地下停车库100辆以上2个出入口19.多层车库＜100辆，可设一个双车道出入口；出入口宽度＞7M；单车宽+0.8（1.0）；双车宽+1.8（2.2）20.自行车单台停车尺寸为2*0.6,自行车坡道净宽不应小于1.8M；纵坡一般在2.5-4%范围21.停车场出入口处视线避免遮挡，出入口后退2M的道中线上两侧各60°角范围无障碍物22.场地建筑地坪高，进车道略低，一般差0.15M23.生活区内主要车行道的宽度一般为5.5-7.0米24.地下车库的坡道坡度为10%，与平地相接时，设坡度为5%的缓坡段，长度为3-6米25.一般混凝土路面的拱坡坡度为1.0-2.0%26.停车场库应设两个出入口的条件是地下停车库车位大于25辆地面停车场车位大于50辆多层停车场车位大于100辆27.为了有较好的行驶条件，道路的变坡点距离应在50米以上28.道路纵断面变坡处，当相邻纵坡差大于1-2%时，应设置竖曲线，其竖曲线的最小半径凹型为100米，凸型为300米29.给居民区配套的商业中心，每100平方米营业面积应考虑7.5个自行车车位30.停车场内停车坪的排水坡度应为不大于0.5%31.垂直式停车方式车位占地面积最小32.一块坡度较大的地形拟采用台阶式的处理方式，台阶高度不宜大于6米33.停车场出口距地下行人通道应保证至少50米距离34.基地内应有排除地面及路面雨水至城市排水系统的设施35.道路的转弯半径小车6M；货车9M36.一般小型汽车场用地面积25-30M2/辆；小型汽车库30-40M2辆微型汽车的停车面积与当量小汽车的换算倍数为0.7中型汽车的停车面积与当量小汽车的换算倍数为2.0大型汽车的停车面积与当量小汽车的换算倍数为3.037.停车场通道的最小平曲线半径：小型车7米；直线坡度15%；曲线坡度12%中型车10.5米；直线坡度12%；曲线坡度10%大型车13米；直线坡度10%；曲线坡度8%1.入地下车库的坡道端部宜设挡水反坡和横向通长雨水篦子2.残疾人机动车停车位应布置在进出方便地段并靠近人行通路，其车位一侧应留有不小于1.2米宽的轮椅通道，并应有明显标志3.食堂、报告厅、影剧院及体育场等建筑的轮椅席位（0.8*1.1）应布置在便于疏散的出入口附近4.高层内院或天井，当短边超过24M时，宜设有进入内院或天井的消防车道高层民用建筑周围，应设环形消防车道供消防取水的天然水源和消防水池，应设消防车道5.穿过高层的消防车道，净宽和净高不应小于4M6.地下室自行车库坡道宽度不应小于1800；坡道长不宜超过6米；坡度不宜大于1：5；每辆车1-1.2M2；净高2米7.汽车库耐火等级为一、二级与三级建筑之间的防火间距为10M一、二级三级四级一、二级101214三级 12 14 16停车场 6 8 108.汽车库库址的车辆出入口，距离城市道路的规划红线外7.5米，并在距出入口边线内2M处视点的120度范围内至边线外7.5M以上不应有遮挡视线障碍物汽车库内坡道严禁将宽的单车道兼做双车道地下汽车库内不应设置修理车位，不应设有使用易燃易爆物品的房间或存放的库房9.汽车库不应与甲、乙类生产厂房库房以及托儿所养老院组合建造当病房楼与汽车库有完全的防火分隔时，病房楼的地下可设置汽车库10.屋顶停车场的防火分类，应按修车库的类别确定11.防火分类主要根据停车数量的多少来分：Ⅰ类＞300辆Ⅱ类 151-300辆Ⅲ类 50-150辆Ⅳ类＜50辆12.汽车库、修车库、停车场的耐火等级分为三级地下汽车库的耐火等级分为一级Ⅰ-Ⅲ类汽车库、修车库的耐火等级不应低于二级Ⅳ类汽车库、修车库的耐火等级不应低于三级13.汽车库可设在高层、多层民用建筑的底层或贴邻建造14.汽车库内设修理车位时，停车部位与修理车位之间，应设防火隔墙15.车库不能与托幼园贴邻建造16.两个汽车疏散出口之间的间距不应小于10米17.耐火等级为一、二级的汽车库与其一、二级耐火等级的民用建筑之间的防火间距不应小于10米18.只有一个双车道的汽车疏散出口的地下汽车库的最大允许停车位是100辆19.汽车库和修车库内的人员安全出口不应少于2个，但同一时间的人数不超过25个以及库内停车位不超过50辆时可只设一个20.穿过车库消防车道，净宽和净高不应小于4M21.多层停车库、地下停车库的外部出口至室内最远工作地点的距离不应超过45米22.汽车库与建筑物相邻较高的一面外墙如为防火墙时，其防火间距不限23.停车场的汽车宜分组布置，每组停车数量不宜超过50辆，组与组之间防火间距6M24.托幼所园养老院不应与汽车库组合建造25.汽车库应设防火墙划分防火分区，最大面积多层汽车库2500M2；地下或高层汽车库2000M2，自动灭火加倍26.多层汽车库内：高度超过32米设防烟楼梯间高度不超过24米设封闭楼梯间汽车库的室内疏散楼梯间不可以开敞室外疏散楼梯可代替室内疏散楼梯27.Ⅰ类修车库不可以只设一个汽车疏散口28.汽车库的外墙门窗的上方应设置防火挑檐。
地下车库停车位标准尺寸
地下车库停车位标准尺寸
地下车库停车位标准尺寸是指在地下车库内划设停车位时，需要考虑到车辆的长度、宽度和高度，以及停车位之间的间距等因素，从而确定每个停车位的标准尺寸。
一般来说，地下车库停车位的标准尺寸应该符合以下要求：
1. 长度：标准长度应不少于5米，以适应各种车型。
2. 宽度：标准宽度应不少于2.5米，以确保车辆进出时有足够的空间。
3. 高度：标准高度应不少于2.2米，以适应大多数常见车型的高度。
4. 间距：停车位之间的间距应不少于0.5米，以确保车辆进出时不会相互碰撞。
此外，为了方便车辆的进出和操作，停车位的进出口应至少留有2米的宽度，停车位内部应留有足够的操作空间，如转弯半径、车门开启空间等。
在实际施工中，还需要根据具体的停车场设计和实际需求进行合理的尺寸设置，以确保停车场的使用效率和安全性。
- 1 -。
地下室停车场设计规范
地下室停车场设计规范篇一：地下车库标准设计地下车库设计标准化目录一：建筑1：车库应满足的停车数要求 2：行车道和停车位的组织 3：坡道组织4：防火分区及防烟分区 5：与住宅建筑主体连接方式 6：柱网布置 7．层高 8：覆土厚度9：经济指标（面积） 10．标示设计 11．排水设计本细则是在满足集团精细化设计要求编制的，本着经济性和合理性相结合的原则，编制本规则；一：总则一般住宅小区车库设计以小型车：长（4.8米）X宽（1.8米）X高（2.0米）为设计标准尺寸（规范规定），不同的地区有不同的规定。
车辆采用倒进顺出的布置方式，大型车道尽量采用环形车道布置方式。
1管线综合应遵循的原则：1：尽量使主风道，靠近车道边侧设置；2：风道宽度尽量控制在1.2米以内，使风道下面不设喷淋；3：电缆桥架、设备管线尽量与风道平行设置；尽量不要设置在风道下方。
4：各类管线交叉点不要设置在主车道处；第一部分：建筑一：单库应满足的停车数要求单库应满足的停车数要求：满足经济性要求(主要考虑消防要求)。
在符合规划的基础上，单库停车的数量：IV类为50辆（约1600㎡） III类为99辆（约3100㎡） II 类为260~270辆（约8000㎡）I类为不小于400辆（约12000㎡）二：行车道及停车带组织1：经济布置车位，垂直行车道双侧布置车位。
行车道宽度为5500~6000m。
以车辆设计车型外廓尺寸（ｍ）为4800（长）X1800（宽）X2000（高） 2以车辆设计车型外廓尺寸（ｍ）为5000（长）X2000（宽）X2000（高）2：坡道组织北方地区直坡道出入口不宜北向，如采用北向出口，应采用曲线坡道+直坡道形式。
（1）50辆以下设一单车道坡道。
（2）50~99辆设一条双车道坡道。
（3）100~300辆设两条单车道坡道。
（4）300~500辆设两条双车道坡道。
（5）500辆以上设三条双车道坡道。
坡道坡度：直线坡道：等坡度为15%；缓坡坡度为7.5% ,长度为3.6米。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地下标准停车位面积计算整理
4.1 一般规定
4.1.1 公用汽车库中汽车设计车型的外廓尺寸可按表4.1.1的规定采用。
汽车设计车型外廓尺寸表４．１．１
注：专用汽车库可按所停放的汽车外廓尺寸进行设计。
括号内尺寸用于中型货车。
4.1.2 汽车库内停车方式应排列紧凑、通道短捷、出入迅速、保证安全和与柱网相协调，并应满足一次进出停车位要求。
4.1.3 汽车库内停车方式可采用平行式、斜列式（有倾角30°、45°、60°）和垂直式（图4.1.3），或混合采用此三种停车方式。
4.1.4 汽车库内汽车与汽车、墙、柱、护栏之间的最小净距应符合表4.1.4的规定。
图4.1.3 汽车停车方式
注：图中Ｗｕ——停车带宽度Ｌｇ——汽车长度
Ｗｅ——垂直于通车道的停车位尺寸Ｓｉ——汽车间净距
Ｗｄ——通车道宽度Ｑｔ——汽车倾斜角度
Ｌｔ——平行于通车道的停车位尺寸
汽车与汽车、墙、柱、护栏之间最小净距表４．１．４
注：纵向指汽车长度方向、横向指汽车宽度方向，净距是指最近距离，当墙、柱外有突出物时，应从其凸出部分外缘算起
规划停车位尺寸的时候，可以参考以下尺寸标准：
1、大车停车位：大车停车位宽4米，长度7米到10米，视车型定。
2、小车停车位：小车停车车位，宽度2.2米到2.5米，长度5米。
3、旁边道路小车：单面停车5米宽，双面6米，大车8米。
一般的车位面积为16平方米左右，在建筑技术规则中,对室内停车位的法定尺寸标准是：平面车位的标准长宽应为6米、2.5米，但也可以设置小车位, 长宽为5.5米、2.5米;而机械式车位的尺寸最小不能小于长宽高各为5.5米、2.2米及1.8米(机栻车位的标准尺寸是以外缘为准），所以实际使用时必须扣掉机械的宽度,尺寸相对缩小一些,但是高度不得低于1.8米。
