稳压二极管反向串联作用
稳压二极管的工作原理 基于稳压二极管的稳压电路图
稳压二极管的工作原理基于稳压二极管的稳压电路图简单的说，（稳压二极管）其实就是利用（二极管）反向击穿后在继续增加（电流）的情况下二极管两端电压保持不变特性制成的二极管。
就普通二极管而言反向击穿不可恢复，稳压二极管则相反。
稳压电路上图是稳压二极管组成的最简单的稳压电路，输入10V直流电压，输出约6V左右输出电压，利用欧姆定律我们可以很容易的计算各元件的取值。
假定需要输出6V，5ma稳压管的稳压值选取6V左右，稳压管的额定电流大于5MA即可，我们可以用10V-6V(稳压二极管稳压值)=4V 也就是说有4V的电压加在了与稳压管串联的（电阻）上，我们用4V/5ma=800欧电阻。
实际选取1K电阻就可以得到6V左右电压。
下面我们来I简单的分析一下这个简单的电路，当输入电压升高时，负载RL的电压也会随之升高，稳压二极管电流增大，由于其电压不变为6V所以多余的电流以电压形式加在电阻R上，形成稳压。
当输出电压不变负载电流加大时，电阻R上的电流，压降随之增大。
负载电压下降，此时稳压管中的电流急剧下降，使R上的压降随之减小从而保持R上的压降基本不变，使负载电压趋于稳定。
上图稳压电路由于稳压精度及输出电流等弊端目前已经很少使用，但是此电路诠释了稳压二极管的（工作原理）。
为了提高输出电流人们把稳压二极管与三极管结合形成如下串联型稳压电路：稳压二极管扩流电路由此电路可知三极管B极被固定为6V,由于BE间存在0.7V左右压降所以此电路输出约5.3V的电压，由于负载RL与三极管E极相连接，构成射极跟随器，所以只要UB固定不变，输出电压就会基本保持不变。
常用的78系列稳压器就采用这种原理，只不过将电压的波动取样，取调整三极管B极，控制输出电压。
上述两种稳压电路已经淘汰，目前我们可以采用78系列三端稳压器，也可以采用LM2596等高新能稳压器件进行稳压。
所以稳压二极管现在有了如下应用。
保护在mos管G极S极连接适当稳压二极管，当GS电压超过GS击穿电压时稳压二极管导通，电压被牵制在稳压稳压二极管的稳压值上，从而保护MOS管不被击穿。
二极管串并和串并电容电阻问题
一般是降低二极管等效电阻,并上电阻后二极管两端压降没有减小,但是通过去的电流小了,被并联的电阻分流了,这也是保护二极管的一种办法。
但你这里后面接了电容就有别的作用了，因为二极管是正向电阻小，反向电阻很大，电容放电就不可能走二极管这里走，除非二极管的漏电流很大。
加个电阻就可以提供电容放电的途径,当然这样你这个电阻就要比较大,正向通路,二极管电阻小,电流大都走二极管过去,反向时候二极管电阻大,电流走电阻回来。
开关电源初级绕组一般都有这样的吸收回路，吸收回路由电容电阻二极管等组成；其功能是吸收因开关变压器T原方（初级）绕组自感电势，避免在开关管集电极截止瞬间出现过高的反峰高电压损坏开关管而设立的。
我们知道开关管工作的时候一直是导通、截止...循环工作的，所以吸收回路一直都是有电流流过的，这个电流的大小随开关电源的功率大小不同而不同（所要吸收的峰值不同），使得吸收回路的元器件取值也不一样，通常电容可选222P--103P/2KV,二极管可选HER207或RU2等，电阻可选120欧--100K/2W不等。
开关电源功率小，电阻阻值就可选的大些，反之亦反。
如果电路中电阻发热严重可适当加大功率至3瓦。
從樓主的描述看,並不是上面各位所述的電源電路開關管的吸收網路,因為吸收網絡是電阻與電容並聯再與diode串聯. 我認為:1. 可能是一個驅動網絡,diode的負极與激勵級連接, 當激勵級輸出為低時,二极管用於快速吸取后一級被驅動管內的電荷,使其快速動作,以降低損耗.2. 電容串在回路中,我想什麼作用應該不用我講都知道.3. 此電路應該用在快速的功率驅動電路中.阻容吸收网络。
用于过电压保护。
如果断路（不用）或虚焊（接触不良），当电网有尖峰脉冲时，容易击穿整流管。
阻容吸收网络吸收尖峰电压，保护二级管整流二极管上并联的电阻和电容起:消除这个整流二极管的开关噪声，就象功放的电源开关并联电容的效果类同二极管反向关断时起分流作用,这样能加快二极管反向关断速度,同时对降低噪声有一定作用. c之所以要串R是因為干擾會在R上產生壓降,起到降噪的作用.同時此電阻也不能太大.因為他還有第二貼所說的作用.直流电源经开关变压器后整流二极管并联一个电容和电阻,其中电容和电阻的作用是什么常见的是组成一个峰值吸收电路，当变压器的半个周期尖峰到来时，峰值通过电阻限流以后给电容充电，当周期尖峰转换到下半个周期的时候，电容通过限流电阻放电，大概这这样的一个工作过程。
二极管的作用_二极管到底能做些什么电子元器件

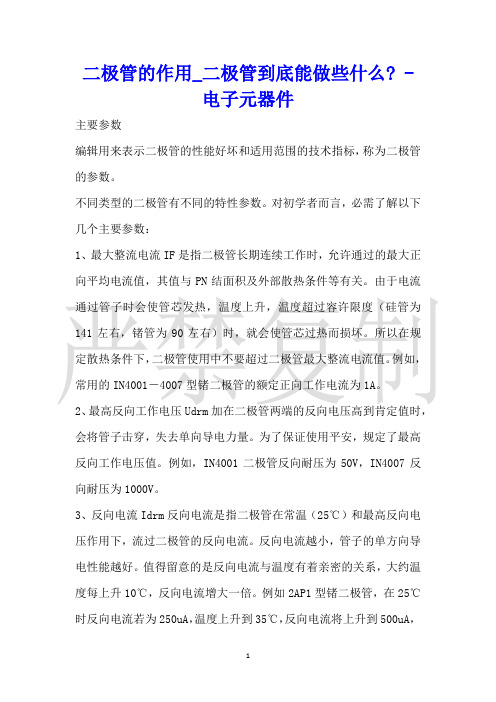

二极管的作用_二极管到底能做些什么? -电子元器件主要参数编辑用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。
不同类型的二极管有不同的特性参数。
对初学者而言，必需了解以下几个主要参数：1、最大整流电流IF是指二极管长期连续工作时，允许通过的最大正向平均电流值，其值与PN结面积及外部散热条件等有关。
由于电流通过管子时会使管芯发热，温度上升，温度超过容许限度（硅管为141左右，锗管为90左右）时，就会使管芯过热而损坏。
所以在规定散热条件下，二极管使用中不要超过二极管最大整流电流值。
例如，常用的IN4001－4007型锗二极管的额定正向工作电流为1A。
2、最高反向工作电压Udrm加在二极管两端的反向电压高到肯定值时，会将管子击穿，失去单向导电力量。
为了保证使用平安，规定了最高反向工作电压值。
例如，IN4001二极管反向耐压为50V，IN4007反向耐压为1000V。
3、反向电流Idrm反向电流是指二极管在常温（25℃）和最高反向电压作用下，流过二极管的反向电流。
反向电流越小，管子的单方向导电性能越好。
值得留意的是反向电流与温度有着亲密的关系，大约温度每上升10℃，反向电流增大一倍。
例如2AP1型锗二极管，在25℃时反向电流若为250uA，温度上升到35℃，反向电流将上升到500uA，依此类推，在75℃时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。
又如，2CP10型硅二极管，25℃时反向电流仅为5uA，温度上升到75℃时，反向电流也不过160uA。
故硅二极管比锗二极管在高温下具有较好的稳定性。
4.动态电阻Rd二极管特性曲线静态工作点Q四周电压的变化与相应电流的变化量之比。
5最高工作频率FmFm是二极管工作的上限频率。
因二极管与PN结一样，其结电容由势垒电容组成。
所以Fm的值主要取决于PN结结电容的大小。
若是超过此值。
则单向导电性将受影响。
6，电压温度系数αuzαuz指温度每上升一摄氏度时的稳定电压的相对变化量。
稳压二极管串联普通二极管
稳压二极管串联普通二极管稳压二极管（Zener diode）是一种专门设计用于稳定电压的二极管。
它具有反向击穿电压（Zener击穿电压），当反向电压超过击穿电压时，稳压二极管就会进入击穿状态，使电流通过并保持在一个相对稳定的值上。
普通二极管则是一种常见的二极管，它通常用作整流器、开关等电路中。
在电路中，将稳压二极管与普通二极管串联使用可以实现更加灵活的电压稳定和调整。
下面将详细介绍的原理、工作特性以及应用场景。
一、原理稳压二极管的工作原理是利用反向击穿效应来实现电压的稳定。
当稳压二极管的反向电压超过其击穿电压时，二极管内部会形成一个稳定的击穿区，电流将通过二极管而保持相对稳定。
这样就可以实现对稳定电压的输出。
普通二极管则主要用于整流、开关等电路中，其特点是具有较高的导通电压且快速响应。
当将稳压二极管与普通二极管串联时，可以利用普通二极管的导通特性来进一步调节电路中的电压。
二、工作特性将稳压二极管与普通二极管串联使用时，可以实现更灵活的电压调整。
通过调节串联普通二极管的数量和型号，可以进一步调节输出电路的电压。
此外，普通二极管还可以起到限流保护的作用，防止电路过载。
稳压二极管与普通二极管串联使用时，需要注意选用合适的二极管型号和参数。
稳压二极管的反向击穿电压需要与电路需求的稳定电压匹配，而普通二极管则需要具有合适的导通电压和限流能力。
三、应用场景稳压二极管串联普通二极管的组合在电路中具有广泛的应用场景。
以下是几种常见的应用情况：1. 电源稳压：将稳压二极管与多个普通二极管串联使用可以实现更灵活的电源稳压控制。
通过调整普通二极管的数量和型号，可以进一步调节输出电压的稳定性。
2. 限流保护：将稳压二极管与普通二极管串联使用可以起到限流保护的作用。
当电路发生过载时，普通二极管将限制电流通过，保护电路元件不受损坏。
3. 信号整形：在某些特定的信号处理电路中，将稳压二极管与普通二极管串联使用可以实现对信号波形的调整和滤波，提高电路的性能和稳定性。
稳压管作用
稳压管作用稳压管（也称为稳压二极管或Zener二极管）是一种特殊的二极管，具有稳压特性，用于稳定电压。
其主要作用是在电路中提供一个稳定的电压源，使电路的工作电压保持在一个固定值，防止电压过高或过低。
稳压管的工作原理是利用其特殊的PN结构和逆向击穿电压特性。
通常，在正向工作电压下，稳压管的工作类似于普通二极管，正常导通；而当反向电压超过稳压管的击穿电压时，稳压管进入击穿状态，其电压保持在击穿电压值上，维持电路中的电压恒定。
稳压管具有良好的稳定性和低温漂移特性，使其在各种电子设备中得到广泛应用。
一般来说，稳压管被用作电源电压稳定和测量电压的基准源。
它可以在各种电子电路中起到稳定电压、保护电路和限制电流的作用。
稳压管的一种典型应用是电源稳压。
电源稳压是指将输入电压转换为稳定的输出电压。
在电源稳压电路中，稳压管被用作电源电压调节器，它通过将其正向电流与稳压管中的串联电阻调节，使稳压管在不同的工作电流下产生稳定的电压输出。
这种调节机制使得电源在负载变化和输入电压波动时能够保持恒定的输出电压。
另外，稳压管还可以用于电压限制和电路保护。
在某些电路中，当输入电压过高或过低时，稳压管就可以起到保护的作用。
当电压超过稳压管的击穿电压时，稳压管将大部分电流吸收，避免电路中其他元件损坏。
此外，稳压管还可以用作电源过压限制器，限制电路中的电压不超过设定值，保护负载设备。
总而言之，稳压管是一种能够稳定电压的特殊二极管。
它主要用于提供稳定的电压源，使电路保持在固定的工作电压范围内，避免电压过高或过低对电路和设备的损坏。
在电源稳压、电压限制和电路保护等方面都有重要的应用价值。
二极管串并和串并电容电阻问题
⼆极管串并和串并电容电阻问题⼀般是降低⼆极管等效电阻,并上电阻后⼆极管两端压降没有减⼩,但是通过去的电流⼩了,被并联的电阻分流了,这也是保护⼆极管的⼀种办法。
但你这⾥后⾯接了电容就有别的作⽤了，因为⼆极管是正向电阻⼩，反向电阻很⼤，电容放电就不可能⾛⼆极管这⾥⾛，除⾮⼆极管的漏电流很⼤。
加个电阻就可以提供电容放电的途径,当然这样你这个电阻就要⽐较⼤,正向通路,⼆极管电阻⼩,电流⼤都⾛⼆极管过去,反向时候⼆极管电阻⼤,电流⾛电阻回来。
开关电源初级绕组⼀般都有这样的吸收回路，吸收回路由电容电阻⼆极管等组成；其功能是吸收因开关变压器T原⽅（初级）绕组⾃感电势，避免在开关管集电极截⽌瞬间出现过⾼的反峰⾼电压损坏开关管⽽设⽴的。
我们知道开关管⼯作的时候⼀直是导通、截⽌...循环⼯作的，所以吸收回路⼀直都是有电流流过的，这个电流的⼤⼩随开关电源的功率⼤⼩不同⽽不同（所要吸收的峰值不同），使得吸收回路的元器件取值也不⼀样，通常电容可选222P--103P/2KV,⼆极管可选HER207或RU2等，电阻可选120欧--100K/2W不等。
开关电源功率⼩，电阻阻值就可选的⼤些，反之亦反。
如果电路中电阻发热严重可适当加⼤功率⾄3⽡。
從樓主的描述看,並不是上⾯各位所述的電源電路開關管的吸收網路,因為吸收網絡是電阻與電容並聯再與diode串聯. 我認為:1. 可能是⼀個驅動網絡,diode的負极與激勵級連接, 當激勵級輸出為低時,⼆极管⽤於快速吸取后⼀級被驅動管內的電荷,使其快速動作,以降低損耗.2. 電容串在回路中,我想什麼作⽤應該不⽤我講都知道.3. 此電路應該⽤在快速的功率驅動電路中.阻容吸收⽹络。
⽤于过电压保护。
如果断路（不⽤）或虚焊（接触不良），当电⽹有尖峰脉冲时，容易击穿整流管。
阻容吸收⽹络吸收尖峰电压，保护⼆级管整流⼆极管上并联的电阻和电容起:消除这个整流⼆极管的开关噪声，就象功放的电源开关并联电容的效果类同⼆极管反向关断时起分流作⽤,这样能加快⼆极管反向关断速度,同时对降低噪声有⼀定作⽤. c之所以要串R是因為⼲擾會在R上產⽣壓降,起到降噪的作⽤.同時此電阻也不能太⼤.因為他還有第⼆貼所說的作⽤.直流电源经开关变压器后整流⼆极管并联⼀个电容和电阻,其中电容和电阻的作⽤是什么常见的是组成⼀个峰值吸收电路，当变压器的半个周期尖峰到来时，峰值通过电阻限流以后给电容充电，当周期尖峰转换到下半个周期的时候，电容通过限流电阻放电，⼤概这这样的⼀个⼯作过程。
稳压二极管原理电路及应用
稳压二极管原理电路及应用引言二极管因用途不同而种类繁多。
稳压二极管是其中的一种。
我们知道晶体二极管具有单向导电的性能。
正向连接时是导电的(在电路中，二极管的正极接电源的正极，二极管的负极接电源的负极)，反向连接是不导电的，只有很小很小的漏电流。
但是如果给某些特定二极管反向电压逐渐加大到某一数值，二极管就会被击穿，这时二极管又开始反向导电。
随着导电电流逐渐增大(只要电流不是增加到损坏二极管的程度)，二极管两端的电压却基本上保持不变，几乎恒定在二极管击穿的电压数值上。
这就是二极管的反向击穿特性。
利用这个特性，人们制成稳压二极管[1]。
由于这种反向击穿特性能起稳压作用，所以在电路中稳压二极管必须反向连接，就是二极管的正极接电源的负极，二极管的负极接电源的正极。
1．稳压二极管的原理及电路1.1稳压管的特性稳压管的伏安特性曲线如图l所示。
由图可见，反向电压在一定围变化时，反向电流很小;当反向电压增高到击穿电压时，反向电流突然剧增，即稳压管反向击穿;此后，虽然电流在很大围变化，但稳压管两端的电压变化很小，这一特性便可用来稳压。
稳压管与其他二极管不同的是，其反向击穿是可逆的。
当反向电压去掉后，稳压管又恢复正常状态但是，如果反向电流超过允许值，稳压管的PN结也会因过热而损坏。
由于硅管的热稳定性比锗管好，因此一般都用硅管做稳压二极管，例如2CW系列和2DW系列都是硅稳压二极管[2]图1 硅稳压二极管伏安特性和符号1.2 稳压管的主要参数1.2.1 稳定电压U:稳压管反向击穿后稳定工作时的电压值称为稳定电压，如2CW13型为5V一6.5V，具有温度补偿作用的2DW7A型稳压管为5.8V一6.6V。
对于某只稳压管，其U Z是这个围的某一确定数值。
因此在使用时，具体数值需要实际测试。
1.2.2 稳定电流I Z稳压管反向击穿后稳定工作时的反向电流称为稳定电流。
稳压管允许通过的最大反向电流称为最大稳定电流I Zmax。
使用稳压管时，工作电流不能超过I Zmax，否则稳压管可能损坏。
两个稳压二极管串联和并联的问题
1、两只二极管都反接，5电压小的将先导通，则是6V
2、一只正接一只反接，电压小的将先导通，则是0.7V
.
【学】两个稳压二极管串联和并联的问题 2009-11-05 00:09:50| 分类： 模拟电子技术 | 标签： |字号大中小 订阅 .
已知：两只稳压二极管的稳压值分别为8V和6V，正向导通电压都是0.7V
问：两个稳压二极管分别串联和并联后，电压有几种情况，分别是多少？ 稳压二极管正向导通电压为0.7V，反向为稳压值。
串联
1、两只二极管都反接，反接电压是稳压值，为 6+8=14V
2、6V的正接，8V的反接，正接的是0.7V，反接的是8V 得8+0.7=8.7V
3、同理67V
4、两个二极管都反接 0.7+0.7=1.4V
稳压二极管串联稳压电路
稳压二极管串联稳压电路稳压二极管，也称为Zener二极管，是一种应用于稳压电路中的特殊二极管。
它具有稳定的反向击穿电压，可以在特定的电压范围内保持稳定的电压输出。
本文将介绍以稳压二极管串联稳压电路的原理、特点和应用。
一、原理以稳压二极管串联稳压电路的原理基于稳压二极管的反向击穿特性。
稳压二极管在反向电压达到击穿电压时，会出现阻抗急剧下降的情况，使得通过二极管的电流大幅增加。
因此，在稳压二极管的两端可以得到一个相对稳定的电压输出。
二、特点1. 稳定性高：稳压二极管具有较高的稳定性，可以在一定的电流下保持稳定的电压输出。
这使得它在电路中应用广泛。
2. 反向击穿特性：稳压二极管在反向电压达到击穿电压时，会出现阻抗急剧下降的情况，从而保持输出电压的稳定性。
3. 低功耗：稳压二极管在工作时功耗较低，不会产生过多的热量，从而提高了电路的效率。
4. 反向漏电流小：稳压二极管在正向电压下，反向电流非常小，几乎可以忽略不计。
三、应用1. 电源稳压：稳压二极管可以应用于各种电源稳压电路中，使得电路输出的电压稳定在一定的范围内，从而保护后续电路不受过高或过低的电压影响。
2. 电压参考源：稳压二极管的稳定性和精度较高，可以应用于需要稳定参考电压的电路中，如模拟电路中的参考电压源。
3. 温度补偿：由于稳压二极管具有稳定的反向击穿电压，可以在一定程度上对温度进行补偿。
在一些温度变化较大的应用中，可以通过稳压二极管来实现温度补偿。
4. 电压限制保护：稳压二极管可以应用于电路中，起到电压限制保护的作用。
当电路中的电压超过稳压二极管的击穿电压时，稳压二极管会起到限制电压的作用，保护后续电路不受过高的电压影响。
5. 信号调节：稳压二极管可以应用于信号调节电路中，使得输出的信号电压稳定在一定的范围内，确保信号的质量和稳定性。
以稳压二极管串联稳压电路是一种常用的稳压电路，具有稳定性高、反向击穿特性、低功耗和反向漏电流小等特点。
它可以应用于各种电源稳压、电压参考源、温度补偿、电压限制保护和信号调节等领域。
稳压二极管反向串联的作用
稳压二极管反向串联的作用两个稳压二极管反向串联的作用：1、经常在功率较大的放大电路，功率管的基极b 与发射极e 即发射结并联两个反向的二极管，这是通过对发射结输入电流的分流作用而起保护作用;2、两个二极管反向串联后对与之并联的电路可起过压保护作用，当电路过压时，二极管首先击穿短路;双向过压保护。
这种双向tvs，双向过压保护电路一般用于电子电路，与被保护的PN 结并联，保护该PN 免遭反向过电压的危害;作用：过压保护，静电保护，电压钳位，阻尼作用。
瞬态电压抑制器(Transient Voltage Suppressor)简称TVS，是一种二极管形式的高效能保护器件。
当TVS 二极管的两极受到反向瞬态高能量冲击时，它能以10-12 秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件，免受各种浪涌脉冲的损坏。
1、将TVS 二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的肪冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。
2、静电放电效应能释放超过10000V、60A 以上的脉冲，并能持续10ms;而一般的TTL 器件，遇到超过30ms 的10V 脉冲时，便会导至损坏。
利用TVS二极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰(Crosstalk)。
3、将TVS 二极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪音影响。
开关电源中的开关管一般是mos 管，由于mos 管的G 极对静电或过压非常敏感，所以为了保护它免遭损坏才加双向TVS 给与保护，一般三极管开关并不害怕静电，很少有这个保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
稳压二极管反向串联作用
1、通常在功率较大的放大电路，功率管的基极b与发射极e即发射结并联两个反向的稳压二极管，这是通过对发射结输入电流的分流作用而起保护作用。
2、两个稳压二极管反向串联后对与之并联的电路可起过压保护作用，当电路过压时，稳压二极管首先击穿短路。
3、双向过压保护。
这种双向tvs，双向过压保护电路一般用于电子电路，与被保护的PN结并联，保护该PN免遭反向过电压的危害。
作用：过压保护，静电保护，电压钳位，阻尼作用。
