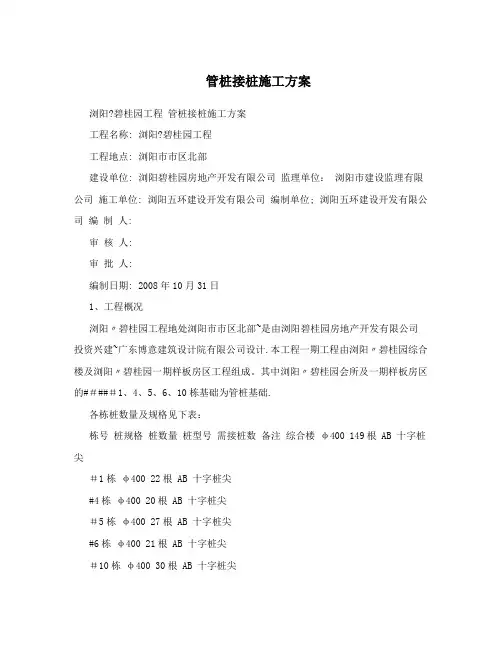

管桩接桩施工方案

浏阳·碧桂园工程

管桩接桩施工方案

工程名称：浏阳·碧桂园工程

工程地点：浏阳市市区北部

建设单位：浏阳碧桂园房地产开发有限公司监理单位：浏阳市建设监理有限公司

施工单位：浏阳五环建设开发有限公司

编制单位；浏阳五环建设开发有限公司

编制人：

审核人：

审批人：

编制日期：2008年10月31日

1、工程概况

浏阳·碧桂园工程地处浏阳市市区北部，是由浏阳碧桂园房地产开发有限公司投资兴建，广东博意建筑设计院有限公司设计。本工程一期工程由浏阳·碧桂园综合楼及浏阳·碧桂园一期样板房区工程组成。其中浏阳·碧桂园会所及一期样板房区的1#、4#、5#、6#、10#栋基础为管桩基础。

各栋桩数量及规格见下表：

2、管桩的接桩和切割：

（1）桩头应与管桩周围封闭，如焊缝厚度6mm，焊好后的桩接头应自然冷却后方可继续锤击施打，自然冷却时间不宜小于8min，严禁用水冷却或焊好后即打，以免焊缝接口变脆而被

打裂。

（2）焊接接桩应符合现行行业标准（建筑钢结构焊接规程）JGJ81的有关规定外，尚应符合下列规定：

①当管桩需要接长时，其未入部分桩段的桩头宜高出地面

0.5-1.0m。

②下节桩的桩头处宜设导向箍以方便上节桩就位，接桩时上下节桩段应保持顺直，错位偏差不宜大于2mm，桩节弯曲矢高不得大于桩长的0.1%，且不得大于20mm；

③管桩对接前，上下端板表面应用铁刷子清刷干净，坡口处应刷至露出金属光泽。

④焊接时宜先在坡口周围上对称点焊4-6 点，待上下桩节固定后拆除导向箍再分层施焊，施焊宜由两个焊工对称进行。

⑤焊接层数不得少于二层，宜为三层，内层焊必须清理干净后方能施焊外一层，内外层焊缝接头位置应错开，焊缝应饱满连续且根部必须焊透。

（3）桩打好后桩头高出地面的部分应小心保护，严禁施工机械碰撞或将桩头用作拉锚点；送桩遗留的孔洞，应立即回填或做好覆盖。

（4）截桩头宜采用锯桩器截割，严禁采用大锤横向敲击截桩或强行扳拉截桩。

（5）每根桩须对照地质资料预计桩总长，选用合理的桩节组合，以使接桩次数尽量少，任一单位的接头数量不宜超过3 个。

（6）实际桩顶标高低于设计标高30cm以内，在承台内另

行处理。

具体作法见附图。

3、根据本工程实际情况，我单位拟采用机械开挖土方，承台面及地梁人工修整，土方量较小，且基坑较浅，施工比较容易，这里不再论述。但由于部分桩送桩较深（4.5m左右），接桩需采用大型挖机取土，为保证桩四周的土不跨塌，在开挖时分两级放坡，第一级坡比按1：1.25施工，第二级采用1：0.5放坡，并采用竹架板加木方支撑，防止桩四周土方垮塌，待桩管接好后，迅速回填至桩顶高，并分层夯紧。

4、安全生产文明施工措施

1、做好职工进场的各项安全教育，进行安全技术的交底，办好暂住证。

2、现场各岗位人员必须在现场，尤其是安全员随时巡视，做好一切应急措施，及时发现隐患，避免事故的发生。

3、严格遵守施工时间，尽可能夜间不施工，减小噪间污染，若确需夜间连续作业，办好夜间施工许可证。

4、基坑挖好后对周边用防护栏杆围护，且用警示牌示警，夜间做好安全值班工作。
