雨水管道首件制施工方案(已核)
雨水管道施工方案_
雨水管道施工方案_雨水管道施工方案一、项目背景随着城市化进程的加快，城市排水系统的建设变得尤为重要。
作为城市排水系统的重要组成部分，雨水管道的施工方案对于城市排水的顺畅运行起着关键作用。
本文将详细介绍雨水管道施工方案的制定。
二、项目概述1. 项目目标：制定一套雨水管道施工方案，确保雨水的有效排放和处理。
2. 项目范围：本项目涵盖雨水管道的设计、施工、材料选择等方面。
3. 项目时间：本项目计划在6个月内完成。
三、方案制定步骤1. 方案调研：了解项目所在地的地质情况、降雨情况、排水需求等相关信息。
2. 方案设计：根据调研结果，制定雨水管道的设计方案，包括管道布置、管径选择等。
3. 材料选择：根据设计方案，选择适合的材料，确保管道的稳定性和耐久性。
4. 施工方案：制定具体的施工方案，包括施工流程、施工队伍组织、施工设备选择等。
5. 安全措施：制定安全措施，确保施工过程中的安全性。
6. 质量控制：制定质量控制方案，包括施工过程中的检验、验收等环节。
7. 环境保护：制定环境保护方案，确保施工过程中对环境的影响最小化。
8. 监督与管理：设立专门的监督与管理机构，对施工过程进行全程监督与管理。
四、方案详细内容1. 方案调研：a. 地质情况：通过地质勘探，了解项目所在地的地质情况，包括土壤类型、地下水位等。
b. 降雨情况：收集历年降雨数据，分析降雨强度、频率等，为设计方案提供依据。
c. 排水需求：根据项目所在地的城市规划和排水需求，确定雨水管道的设计要求。
2. 方案设计：a. 管道布置：根据项目所在地的地形地貌、建筑布局等因素，确定合理的管道布置方案。
b. 管径选择：根据降雨情况和排水需求，选择合适的管径，确保雨水的快速排放。
3. 材料选择：a. 管道材料：根据设计方案和地质情况，选择适合的管道材料，如钢筋混凝土管、塑料管等。
b. 接口材料：选择适合的接口材料，确保管道的连接牢固，防止漏水。
4. 施工方案：a. 施工流程：制定详细的施工流程，确保施工各环节的顺序和时序。
雨水管道施工方案完整

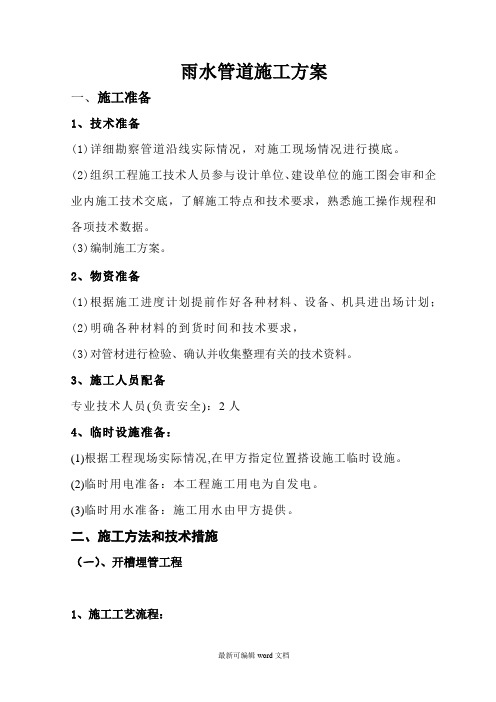

雨水管道施工方案一、施工准备1、技术准备(1)详细勘察管道沿线实际情况，对施工现场情况进行摸底。
(2)组织工程施工技术人员参与设计单位、建设单位的施工图会审和企业内施工技术交底，了解施工特点和技术要求，熟悉施工操作规程和各项技术数据。
(3)编制施工方案。
2、物资准备(1)根据施工进度计划提前作好各种材料、设备、机具进出场计划；(2)明确各种材料的到货时间和技术要求，(3)对管材进行检验、确认并收集整理有关的技术资料。
3、施工人员配备专业技术人员(负责安全)：2人4、临时设施准备：(1)根据工程现场实际情况,在甲方指定位置搭设施工临时设施。
(2)临时用电准备：本工程施工用电为自发电。
(3)临时用水准备：施工用水由甲方提供。
二、施工方法和技术措施（一）、开槽埋管工程1、施工工艺流程：2、土石方开挖(1)测量A、雨水管道工程的线路测量包括定线测量、水准测量和直接丈量。
B、C、在进行管道水准测量时,应沿线设临时水准点。
(2)、沟槽开挖A、沟槽开挖前工作开槽前要认真调查了解地上障碍物及地下地质情况，以便开槽时采取妥善加固保护措施，同时组织好人员及机械，保证施工的顺利进行。
B、沟槽开挖形式根据设计图中设计管道的规格、埋置深度以及规范要求来确定沟槽开挖的形式，按规定比例放坡，必要时进行支护，保证沟槽不塌方。
a.沟槽放坡的确定：槽深h＜3米时，槽帮坡度i为1：0.33；槽深h≥3米时，槽帮坡度i为1：0.5；b.槽底工作面的确定：管道一侧工作面宽度情况详见下表：c.沟槽断面形式（见下图）C、开挖方法a.土方开挖采用机械开挖，槽底预留30cm由人工清底。
开挖过程中严禁超挖，以防扰动已压实地基。
对于有地下障碍物（管、缆）的地段由人工开挖，严禁破坏.b.沟槽开挖尽量按先深后浅顺序进行，以利排水。
c.挖槽土方处置，按现场暂存、场外暂存、外运相结合的原则进行。
开槽土方凡适宜回填的土选择妥善位置进行堆放，但不得覆盖测量的标记，均暂存于现场用于沟槽回填。
雨水管道施工方案_
雨水管道施工方案_雨水管道施工方案一、引言雨水管道施工方案是为了有效排水和管理城市雨水而制定的工程计划。
本文将详细介绍雨水管道施工方案的目的、施工流程、材料选择、施工方法和质量控制等方面的内容。
二、目的雨水管道施工方案的目的是确保城市雨水能够顺利排出，避免因雨水积聚而引发的洪水和水患。
通过合理规划和施工，确保雨水管道系统的稳定性、耐久性和可靠性，以满足城市的排水需求。
三、施工流程1. 前期准备在施工前，需要进行详细的勘测和设计工作，确定雨水管道的走向、管径和深度等参数。
同时，还需进行地质勘测，确保施工地点的地质条件符合施工要求。
2. 材料选择根据设计要求和地质条件，选择适当的材料用于雨水管道的施工。
常见的材料包括混凝土管道、塑料管道和铸铁管道等。
根据实际情况，选择合适的材料以确保施工质量和使用寿命。
3. 施工方法雨水管道的施工主要包括开挖、敷设管道、连接管道和回填等步骤。
在开挖过程中，需要注意土方开挖的深度和坡度，确保雨水能够顺利流入管道。
敷设管道时，要保证管道的水平和坡度，以确保雨水能够顺利流动。
连接管道时，要采用合适的接口材料和方法，确保连接的牢固性和密封性。
最后，进行回填工作，填充适当的材料以保护管道。
4. 质量控制在施工过程中，要进行严格的质量控制，确保施工符合设计要求和标准。
包括对材料的质量检查、施工工艺的监督和施工现场的安全管理等方面的控制。
同时，还需进行管道的试压和检测，确保管道的密封性和耐压性。
四、数据分析根据历史降雨数据和城市规划要求，可以进行雨水管道施工方案的数据分析。
包括预测雨水的流量和排水需求，以确定管道的尺寸和数量。
同时，还可以通过模拟分析，评估雨水管道系统的运行情况，为施工提供科学依据。
五、施工安全雨水管道施工过程中，要注重施工安全。
包括对施工现场的安全管理和施工人员的安全培训等方面的工作。
同时，还要确保施工过程中的交通安全和施工设备的安全性。
六、环境保护在雨水管道施工过程中，要注重环境保护。
雨水管道施工方案_
雨水管道施工方案_雨水管道施工方案一、引言雨水管道是城市排水系统中的重要组成部份，负责采集和排放降雨过程中产生的雨水。
本文将详细介绍雨水管道施工方案，包括施工前的准备工作、施工过程中的步骤和注意事项，以及施工后的验收和维护。
二、施工前的准备工作1. 方案设计在施工前，需要进行雨水管道方案的设计。
根据城市规划和土地利用情况，确定雨水管道的走向、尺寸和材料等。
设计方案需要考虑雨水的流量、坡度和排放要求等因素，确保雨水能够顺利排放，并避免管道阻塞和积水等问题。
2. 材料采购根据设计方案，采购所需的雨水管道材料。
常用的材料包括PVC管道、HDPE 管道和铸铁管道等。
根据具体情况选择合适的材料，并确保材料的质量符合相关标准。
3. 地面准备在施工前，需要对施工区域进行地面准备工作。
清除施工区域内的障碍物和垃圾，确保施工区域干净整洁。
同时，对地面进行平整处理，以便后续施工操作。
4. 施工人员培训为保证施工质量和安全，需要对施工人员进行培训。
培训内容包括施工流程、操作规范和安全注意事项等。
确保施工人员具备必要的技能和知识，能够熟练操作施工设备和工具。
三、施工过程中的步骤和注意事项1. 开挖沟槽根据设计方案，使用挖掘机等工具开挖雨水管道的沟槽。
沟槽的宽度和深度需要根据管道尺寸和土壤条件等因素确定。
在开挖过程中，需要注意保持沟槽的平整和坡度，以便雨水能够顺利流动。
2. 安装管道在沟槽中安装雨水管道。
根据设计方案，将管道逐段连接起来，并使用胶水或者橡胶密封圈等材料进行密封。
确保管道连接坚固，并且无渗漏现象。
同时，需要注意管道的坡度，以保证雨水能够顺利流向排水口。
3. 连接附件根据需要，连接雨水管道的附件，如弯头、三通、排水口等。
确保附件与管道的连接密切，并且无渗漏现象。
在连接附件时，需要按照像关标准和规范进行操作，以确保施工质量。
4. 填埋沟槽在管道安装完成后，将沟槽填埋。
使用挖掘机等工具将挖出的土方填入沟槽中，并进行均匀压实。
雨水管道施工方案_
雨水管道施工方案_雨水管道施工方案一、项目背景和目的雨水管道施工方案是为了解决城市排水系统中雨水的有效排放和处理而制定的。
该方案旨在确保城市的排水系统能够高效运行，减少雨水积聚和洪水灾害的发生，保障居民的生命财产安全。
二、项目概述1. 项目名称：雨水管道施工方案2. 项目地点：某市某区3. 项目规模：涉及某区域内的雨水排放和处理系统4. 项目目标：改善城市排水系统，减少雨水积聚和洪水灾害的发生三、项目内容和方法1. 管道布置设计根据区域的地形和排水需求，设计合理的管道布置方案。
通过调研和分析，确定管道的走向、管径和连接方式，确保雨水能够顺利流入排水系统。
2. 施工工艺采用先进的施工工艺，包括开挖、铺设管道、连接管件和回填等环节。
确保施工过程中的安全和质量，保证管道的稳固和密封性。
3. 排水系统设备根据项目需求，选用适当的排水设备，如雨水篦子、雨水口、雨水箱等。
这些设备能够有效过滤雨水中的杂质，保证排水系统的正常运行。
4. 检测和维护在施工完成后，进行系统的检测和维护工作。
采用合适的检测方法，如水压测试和漏水检测，确保管道系统的完整性和正常运行。
四、项目进度和计划1. 项目进度根据项目规模和施工工艺的复杂程度，制定详细的项目进度计划。
包括开挖、管道铺设、设备安装和系统测试等工作的时间安排，确保项目能够按时完成。
2. 项目计划制定项目计划，包括人员配备、材料采购和设备调配等方面的安排。
确保项目能够顺利进行，减少延误和浪费。
五、质量控制和安全保障1. 质量控制严格按照相关标准和规范进行施工，确保管道系统的质量。
采用合格的材料和设备，进行严格的检测和验收，确保施工质量符合要求。
2. 安全保障制定安全施工方案，确保施工过程中的安全。
采取必要的安全措施，如设置警示标志、划定施工区域和配备安全防护设备等，保障施工人员的安全。
六、项目成果和效益1. 成果完成雨水管道施工，建立起完善的雨水排放和处理系统。
确保城市的排水系统能够高效运行，减少雨水积聚和洪水灾害的发生。
雨水管施工方案
雨水管施工方案一、工程概况本项目为某城市道路雨水管道施工工程，主要包括雨水管道的铺设、检查井的修建以及相关附属设施的安装。
工程范围为道路两侧，全长约5公里。
二、施工准备1.技术准备：组织技术人员对工程图纸进行详细解读，明确施工要求和标准，制定详细的施工方案。
2.人员配备：组织一支具备丰富经验的施工队伍，对施工人员进行技术培训和安全教育。
3.材料配备：根据工程量，提前采购所需管材、检查井、阀门等材料，并确保材料质量符合国家标准。
4.设备及仪器配备：配备挖掘机、推土机、压路机等施工设备，以及水准仪、全站仪等测量仪器。
三、施工方法与技术措施1.开槽埋管工程：采用挖掘机进行开槽，槽宽、槽深根据设计图纸要求进行。
在开槽过程中，注意保持槽壁稳定，防止塌方。
管材采用CFRP管，具有强度高、耐腐蚀、施工方便等优点。
2.检查井施工：检查井采用预制混凝土检查井，现场组装。
在检查井施工过程中，注意检查井与管道接口的严密性，防止雨水渗漏。
3.闭水试验：在管道铺设完成后，进行闭水试验，检查管道是否存在渗漏现象。
闭水试验合格后，方可进行回填。
4.沟槽回填：采用分层回填的方法，每层回填厚度不超过30cm。
在回填过程中，注意防止管道上浮。
回填材料采用级配良好的砂砾石。
5.新旧管道对接：在新旧管道对接过程中，注意对旧管道进行清理，确保接口处干净、平整。
采用热熔对接或电熔对接的方法进行管道对接。
6.雨水方沟施工：根据设计要求，在道路两侧修建雨水方沟，用于收集雨水。
雨水方沟采用钢筋混凝土结构，具有良好的抗渗性能。
四、工程进度1.施工准备阶段：10天2.开槽埋管工程：20天3.检查井施工：15天4.闭水试验及沟槽回填：10天5.新旧管道对接：5天6.雨水方沟施工：15天总计：75天五、项目管理制度1.建立项目指挥部，负责项目的组织、协调和管理工作。
2.实行项目经理负责制，明确项目经理的职责和权限。
3.建立健全质量、安全、文明施工等管理制度，确保工程质量和安全。
雨水管道施工方案
雨水管道施工方案近年来，城市化进程带来的城市排水问题已经成为影响城市可持续发展的重要因素之一。
雨水管道施工作为排水系统的核心组成部分，其施工方案的合理性和实用性对城市排水系统的建设质量和运行效率具有重要的影响。
一、前期准备在雨水管道施工前，需要进行充分的前期准备工作。
首先，需要对工程的地理位置、土地性质、地形地貌、降雨量等因素进行全面的调查研究。
其次，需要对管道施工的材料、设备、人力、技术等方面进行充分的准备，并进行严格的质量控制。
最后，需要与当地政府及有关部门沟通协调，确保施工工程的合法合规。
二、施工方式针对不同的地形地貌和工程要求，雨水管道施工需要选择不同的施工方式。
目前常见的施工方式有开挖施工、管道浸润加固施工、水平定向钻施工等。
开挖施工是最传统的雨水管道施工方式。
该方式适用于对地面影响较小的区域，如公共空地、道路两侧等。
其缺点是施工现场占用面积大，施工时间长，工程成本高。
管道浸润加固施工是在原有管道基础上进行加固，适用于对地面影响较大的区域，如立交桥、地下车库等。
其优点是施工时间短、工程成本低、施工现场占用面积小，但缺点是需要对原有管道进行检查，如有裂缝或损坏等，需要进行维修或更换。
水平定向钻施工是近年来发展起来的一种新型的管道施工方式。
其优点是施工时间短、对地面影响小、较高的工程效率，而缺点是施工现场要求较高的技术水平和设备配备。
三、安装注意事项在雨水管道的安装过程中，需要注意以下几点：首先，管道的斜度要合理，以保证雨水能够顺利流入下水道。
其次，管道连接的密封性要良好，防止雨水泄漏。
最后，施工现场要注意安全，确保施工人员及周边居民的安全。
四、施工质量检测为保证雨水管道施工质量，需要进行全面的检测和监测。
在施工过程中，应按照相关规定和标准要求，对每道工序进行质量检测。
施工结束后，应进行综合性的验收，确保雨水管道的施工质量和运行效果。
总之，合理的雨水管道施工方案，能够有效解决城市排水问题，确保城市的可持续发展。
雨水管道施工方案
雨水管道施工方案第一篇：雨水管道施工方案雨污水管道施工方案1、雨水管道施工工艺流程测量放线→预制检查井井室→沟槽挖土和支护→管道基础施工→管道铺设及焊接→管道坞膀（部分潜埋包封处理）→沟槽回填。
2、测量放线根据设计图纸，测设管道中心线和井中心位置，设立中心桩。
管道中心线和井中心位置须经监理复核。
根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白灰划线来控制，在沟槽外检查井位置的两侧设置控制桩，并记录两桩至井中心的距离，以备复核。
3、预制检查井井室施工雨水管道检查井为钢筋砼结构，在施工时先预制混凝土井室及盖板，混凝土达到强度要求后，用挖掘机先开挖检查井基坑，标高及位置达到图纸要求后采用吊车吊装安放混凝土检查井井室，利用检查井两侧设置的控制桩控制检查井安放位置，高程控制使用水准仪复测以控制高程。
4、沟槽开挖与支护及排水设施雨水管道的埋深较浅，管道埋深一般为2.5~3.5米左右，本地区地质全部为吹填土，土质松散，部分地段有淤泥。
据此，雨水管道的沟槽采用放坡开挖，明排水施工，边坡1:1。
沟槽用挖掘机开挖，人工修坡，开挖时，在设计槽底高程以上保留一定的余量，避免超挖。
槽底以上20cm须用人工修整底面，槽底的松散沙土、淤泥要及时清除，并保持沟槽槽底干燥，修整好底面，立即进行铺设土工布及中粗砂垫层施工。
槽边堆土高度不宜高于2m。
堆土距槽边距离不得小于3m。
施工机具设备停放离沟槽距离不小于1m。
管道沟槽开挖的深度一般在2.5-3.5m左右，采用明沟排水进行施工排水，具体方法如下：在沟槽的开挖过程中，在槽底设置排水沟，将地表水或槽底、槽坡渗流出的地下水汇集到槽底的排水沟内，然后通过排水沟流入集水井，再用水泵将水抽走、抽出的水排入附近排水明沟，以保证沟槽干燥。
排水沟的深度比沟槽底低0.2m,集水井比排水沟低0.3--0.5m，并保持水流畅通。
局部深度在3.5-4.5m，需先进行开挖，将表层1.5m 高的吹填土挖除，上口宽度为10m左右，边坡为1:1，下层土基本上为粉细沙土。
雨水管道施工方案_
雨水管道施工方案_【雨水管道施工方案】一、背景介绍雨水管道施工方案是为了解决城市排水系统中雨水的有效收集和排放问题而制定的。
本方案旨在确保雨水管道施工的安全、高效和可持续性，以满足城市雨水排放的需求。
二、施工目标1. 确保雨水管道施工过程中的安全性，减少事故风险。
2. 提高施工效率，保证施工进度的顺利进行。
3. 保持施工质量，确保雨水管道的可靠性和耐久性。
4. 降低施工成本，合理利用资源，提高经济效益。
三、施工方案1. 前期准备1.1 确定施工区域：根据城市规划和排水系统设计要求，确定雨水管道施工的具体区域。
1.2 地勘工作：进行地质勘察和地下管线探测，了解地质条件和现有管线情况，为施工方案的制定提供依据。
1.3 设计方案：根据勘察结果和设计要求，制定合理的雨水管道施工方案，包括管道布置、施工工序、施工材料等。
2. 施工流程2.1 施工准备：组织人员、设备和材料，制定施工计划，确保施工条件满足要求。
2.2 地面开挖：根据设计要求和管道布置方案，在施工区域进行地面开挖，确保管道的埋设深度和坡度符合要求。
2.3 管道安装：根据设计方案，进行雨水管道的安装和连接，确保管道的密封性和稳定性。
2.4 管道测试：在管道安装完成后，进行压力测试和漏水测试，确保管道的质量和性能满足要求。
2.5 管道回填：在管道测试合格后，进行管道的回填工作，确保管道的固定和保护。
2.6 管道验收：经过施工和测试的管道进行验收，确保施工质量符合设计要求。
3. 施工要求3.1 安全要求：施工过程中，必须严格遵守安全操作规程，保证施工人员的人身安全和财产安全。
3.2 质量要求：施工过程中，必须按照设计要求和标准进行施工，保证雨水管道的质量和性能。
3.3 环境保护：施工过程中，必须严格控制噪音、粉尘和废水的排放，保护周边环境。
3.4 施工进度：根据施工计划，合理安排施工进度，确保施工进度的顺利进行。
四、施工管理1. 项目经理：负责施工方案的制定和实施，组织施工人员和资源，确保施工进度和质量。
雨水管道施工方案范文
雨水管道施工方案背景介绍城市建设已进入快速发展时期，城市化进程在加速推进中，这也带来了一系列问题，其中之一是城市雨水管理。
为了缓解雨水处理压力，雨水收集和处理配套建设已成为城市建设的一部分。
为了保持城市环境卫生，避免城市洪涝灾害，减少土地利用率，提高生态环境品质，雨水管道的施工是必不可少的。
设计原则1.确认管道设计，保证其状况良好，确保防水性能。
2.尽可能减少对土地的占用，在保证施工质量的前提下，保证使用土地的节约和合理。
3.采用高效、先进的施工技术，提高施工效率，缩短施工周期，减少损失。
施工方案管道施工前期准备1.确认好所需物料，如下列清单所示：–PVC管道–道路用混凝土–盖板2.管道敷设时，应先做好管道的定位和标高，以确保倾斜度和排水通畅性。
3.施工现场清理干净，确保安全。
管道安装1.PVC管道的长度应根据实际情况选取，尽量避免太短或太长的管道，保证管道安全牢固。
2.在铺设前，需要先将管道进行全面检查，确保管道表面无状况，并将其铺放在地面上。
3.将PVC管道与三通、四通进行连接。
4.对管道进行倾斜处理，安装起始铺垫并扣紧，每一小段要检查紧固具有一定的扭力，便于保证安全可靠。
5.将管道铺设到指定位置，通过热熔或连接材料进行连接。
6.经过铺设后，对原位进行安装，以避免冲击和损坏。
7.对铺设到指定位置的支持点进行加强。
道路用混凝土铺设1.道路用混凝土铺设时应遵循程式施工，混凝土的施工过程应符合规范。
2.施工前，在混凝土浇筑的位置处使用围栏阻止其它车辆或人员进入施工现场。
3.根据设计要求的深度和角度，在沟槽的底部将好的混凝土浇铸进去。
4.等待混凝土干燥，根据需要对其进行加固，以确保其稳定性。
管道支持铺设1.支持点的位置应根据对施工区域的观察和设计要求的安装点进行确认。
2.在安装支撑点之前，应先在管道上钻孔，以便将支撑点固定在管道上。
3.安装支撑点时，应将其横向加强，以确保其稳定性。
4.在上层管道施工之前，应先将下层管道的支撑点进行完善。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、工程概况 (1)1.1概述 (2)1.2地质概况 (2)1.3编制依据 (2)1.4工程特点及难点 (2)二、施工方法与施工组织 (4)2.1施工准备 (5)2.1.1技术准备 (6)2.1.2物资准备 (6)2.1.3施工人员准备 (6)2.1.4临时设施准备 (6)2.2施工方法和技术措施 (5)2.2.1施工工艺流程 (6)2.2.2土方开挖 (6)2.2.3基础及雨水检查井施工 (6)2.2.4管道连接 (6)2.2.5管道的敷设 (6)2.2.6闭水试验 (6)2.2.7沟槽回填 (6)三、工程进度 (4)四、项目管理措施 (4)五、施工质量保证措施 (4)六、文明施工措施 (4)七、季节性施工措施 (4)八、交工技术文件 (4)九、附表 (4)雨水管道施工方案一、前言为加强我标段结构物项目管理，确保工程质量，认真贯彻落实中山市交通运输局中交[2012]331号文件精神，让我标段结构物在质量上一个新台阶，争取达“双标”要求。
麒麟中桥墩柱由一种形式组成：即桩柱式ф100圆形墩柱，全桥墩柱共16条。
选择该桥1#墩1#柱作为墩柱分项工程的首件制工程进行施工。
二、工程概况1.1概述本施工标段始点为海洲收费站，终点至古神公路一期的起点，其起讫里程为K0+100~K6+450。
主线雨水管道采用DN800钢带增强PE波纹管，被交路采用DN1000钢带增强PE波纹管，雨水箅至检查井的雨水支管采用DN300HDPE双壁波纹管。
施工方法均为开槽埋管。
主要工程量有DN800钢带增强PE波纹管13610m，DN1000钢带增强PE波纹管700m，DN300HDPE双壁波纹管3176m，Φ1500圆形雨水检查井407个，D=1000mm矩形雨水检查井26个，砖砌双箅雨水口681个，砖砌三箅雨水口74个。
选择K0+100-K0+300作为雨水管道首件制工程。
遵照中交[2012]331号文精神，为加强我段公路拓宽扩建工程管理，确保工程质量，根据我标段目前施工实际情况，拟定K0+100-K0+300左作为全线境内雨水管道首件工程试点雨水管道。
通过首件雨水管道施工，确定最佳施工工艺，建立样板雨水管道，以指导全段雨水管道的批量施工。
1.2地质概况根据勘探显示，本标段不良地质主要为软土震陷和砂土液化。
（1）软土：本段K0+000~K6+720范围存在软弱土，为海陆交互相沉积的淤泥质土，饱和流塑状。
（2-1）层淤泥质土，沿线36个孔有揭露，厚2.30~12.70m，平均5.58m，层面埋深1.50~6.20m。
（3-2）层流塑~软塑粘土（淤泥质土），沿线9个孔有揭露，厚2.00~8.40m，平均4.59m，层面埋深4.60~26.00m。
各层主要物理力学性质指标详见《详细勘察地质报告》表4.3.2。
（2）砂土液化：本段的饱和细砂在地震7时会产生液化，根据现场标贯试验成果，按《建筑抗震设计规范》（GB50011—2001）之4.3.2~4.3.5条标准判别与计算：在场地地面以下20m深度内，（2-2）细砂会发生轻微~中等液化，液化指数1.75~14.36。
（3-3）细砂不会发生液化。
综合评价本项目场地地基为中等液化地基。
1.3编制依据1.设计文件（施工图第三册）；2.《埋地聚乙烯排水管道工程技术规程》（CECS164）；3.《给排水管道工程施工及验收规范》（GB30268－97）；4.《给排水构筑物施工及验收规范》（GBJ141－90）；5.《工程建设交工技术文件规定》（SH3503－2001）；6.《给水排水标准图集》20117.国家及广东省现行建筑安装质量验收有关规程、规定等。
1.4工程特点及难点1.主线雨水管道落在高压电塔、电杆及变压器基础的正下方，施工前必须予以破除；2.雨水检查井的施工：本项目雨水检查井数量较多，且挖深较大，最深达5.92m。
施工时要考虑排水及支撑，如组织不好会影响施工的速度及质量。
二、施工方法与施工组织2.1施工准备2.1.1技术准备（1）详细勘察管道沿线实际情况，对施工现场情况进行调查；（2）组织工程施工技术人员参与设计单位、建设单位的施工图会审和企业内部的施工技术交底，了解施工特点和技术要求，熟悉施工操作规程和各项技术数据；（3）编制施工方案。
2.1.2物资准备（1）根据施工进度计划提前作好各种材料、设备、机具进出场计划；（2）及时同甲方、设计及有关方面沟通联系，明确各种材料的供货渠道和技术要求，及时签订购货合同，确保材料的到货时间；（3）对管材、管件及阀门等进行检验，确认并收集整理有关的技术资料。
2.1.3施工人员配备施工人员配备见下表：2.1.4临时设施准备（1）根据甲方安排，施工临时设施搭设在K5+675~K5+775右幅，占地约14.3亩；（2）临时用电准备：本工程临时用电为沿线架设临时用电线路或发电机发电；（3）临时用水准备：施工用水及生活用水均为自钻井水。
2.2施工方法和技术措施2.2.1施工工艺流程施工降水测量放线管沟开挖管沟验收砂石基础管道敷设雨水井砌筑系统强度、严密性试验管沟回填交工验收2.2.2土方开挖（1）测量A.雨水管道工程的路线测量包括定位测量、水准测量和直接丈量；B.定位测量要测定管道的中心线和转角，并应测量管道与相邻的永久性建筑物的位置关系，必要时应在地面设立标志；C.在进行管道水准测量时，应沿线设临时水准点，临时水准点的标高值由设计交付的施工控制水准点引测。
（2）沟槽开挖A.沟槽开挖前工作开挖前要认真调查了解地上障碍物以及地下地质情况，以便开槽时好采取妥善加固保护措施，同时组织好人员及机械保证施工的顺畅进行；B.沟槽开挖形式根据设计施工图中雨水管道的规格、埋置深度及规范要求来确定沟槽开挖的形式，按规定比例放坡，必要时进行钢板桩支护，保证沟槽不塌方。
C.开挖方法a.管道基础采用砂石基础，支承角2α采用120ɑ◦（1）土、砂及砂砾基础的质量要求地基承载力必须符合设计要求。
砂石垫层基础应符合下列要求:天然级配砂石,最大粒径应≤32mm;中砂、粗砂;碎石,最大粒径应≤25mm;砂基(C1)表面应平整,压实度应达到85%~90%;在管道设计支承角2a 30°范围内,必须使用中、粗砂夯填密实,其密实度应达到95%;砂基(C2)压实度应达到93%~95%。
（2）土、砂及砂砾基础质量标准采用四点支承法安管时,砂砾垫层和混凝土楔块高程必须符合设计要求。
土、砂或砂砾基础其厚度与支承角侧边高不小于设计规定。
（3）土、砂及砂砾基础施工质量控制措施避免槽底不平、砂基不规范。
表现在:控制槽底土基高程不认真,不严格。
对超挖、扰动的土基未作认真处理和夯实,致使密实不均匀,受力后将会产生不均匀沉降。
由于槽基不平,砂基厚度也会薄厚不一致。
还有的甚至不铺砂基,不能调整槽基平整度。
C.雨水检查井的施工（1）井底、井面的标高要控制准确，井身尺寸要符合设计要求。
矩形井井壁必须互相垂直，井形方正，并且井身的长轴线与侧平石平行；如是圆井，应挂中心线校核井内径及圆度。
砼块砌筑井壁必须灰缝饱满、平整，抹灰应平顺密实，不得有空鼓、裂缝等现象。
砌筑砂浆应满足施工规范要求。
（2）雨水井施工检查项目、允许偏差及检验方法见下表：注：表中D为管径。
2.2.4管道连接A.焊接连接采用的焊接材料为聚乙烯材料，并采用专用焊接设备将管道通过整体熔融焊接起来，牢固可靠。
（该方法是高密度聚乙烯钢骨架增强螺旋双壁波纹管管材最新连接方式）。
B.焊接连接工艺要求：⑴必须保证U型钢骨架口平直，如不平直时，用往复锯切平直。
⑵清除U型钢骨架口，及管道连接口周围的泥土、灰尘、砂砾等其它杂质。
⑶用热风枪预热U型钢骨架口，用手提挤塑机，挤出PE胶把U型钢骨架口封堵密实。
⑷．把需焊接的两端口和螺旋U型口校对平直、整齐，两管端口间预留3—5mm 的焊接口。
⑸．用热风枪预热焊接部位，用手提挤塑机挤出PE胶把两管端内外熔焊连接，内外焊缝PE胶应为宽50mm、厚5mm的圆弧型、平滑焊缝。
C.管道接口采用双层橡胶密封圈连接时质量要求：（1）承插接口所用的弹性橡胶密封圈，应由管材生产厂家配套供应。
为保证密封效果，以采用异形橡胶圈为宜。
（2）弹性橡胶密封圈的外观应光滑平整，不许有气孔、裂缝、卷褶、破损、重皮等缺陷。
2.2.5管道的敷设（1）下管、排管（布管）：管道安装采用人工安装。
用非金属绳索溜管入槽，依次平稳地放在砂砾基础管位上。
严禁用金属绳索勾住两端管口或将管材自槽边翻滚抛入槽中。
混合槽或支撑槽，采用从槽的一端集中下管，在槽底将管材运送到位。
砂基础垫层经验收合格后进行下管施工，下管前将管道内外壁清扫干净，并进行外观检查，合格品用于吊放。
（2）管道安装：1 安装前管床处理管床必须处理得连续平整，不得有大颗粒圆石（直径大于38mm）或尖角形石块（大于25mm），防止应力集中损伤管道。
2 稳管由于管道承口为进水方向，管道安装从下游开始安装，朝上游连续铺设。
先将设计井段第一节管按检查井井位稳好（符合设计中心、高度要求），回填管道两侧砂基础，以提高此节管道的稳定性，同时增大管道安装过程中的摩阻力。
事先在该节管管体上套好两根棉纱绳，留做以后管节撞口时用。
采用水准仪、经纬仪现场全过程对管道中心线和高程控制校核。
管道安装前挖工作坑，工作坑尺寸满足管道安装要求，且使双壁波纹管管身与砂垫层基础均匀接触。
3 管道焊接。
（1）挤出式热熔连接用专用挤出焊接工具及挤出焊条将相邻管端加热，使其聚乙烯材料熔融成整体的连接。
属刚性连接。
焊接时要求金属断开部尽可能对齐，接口处留1-3mm间隙便于焊接，焊条由管材生产厂提供。
对于管径大于800mm 的管材，应进行内外两面焊接；在地质条件复杂的排污工程中应在断开部位采取外加钢带等加强措施。
采用焊接连接时，必须使用带热风装置必须将待焊接的聚乙烯预热，使其挤出的熔融聚乙烯能够与管材融为一体。
（2）电热熔带连接宜在环境温度较低或接近最低时进行，电热熔带连接时，严格按接头要求的技术和设备的操作程序进行，采用的热熔带由生产成家配套供应。
2.2.6闭水试验1、无压力管道严密性试验主要应用管道封堵气囊（1）、污水、雨污水合流及湿陷土、膨胀土地区的雨水管道，回填土前应采用闭水法进行严密性试验。
（2）、试验管段应按井距分隔，长度不宜大于1km，带井试验。
（3）、管道闭水试验时，试验管段应符合下列规定：1、管道及检查井外观质量已验收合格；2、管道未回填土且沟槽内无积水；3、全部预留孔应封堵，不得渗水；4、管道两端堵板承载力经核算应大于水压力的合力；除预留进出水管外，应封堵坚固，不得渗水。
（4）管道闭水试验应符合下列规定：1、当试验段上游设计水头不超过管顶内壁时，试验水头应以试验段上游管顶内壁加2m计；2、当试验段上游设计水头超过管顶内壁时，试验水头应以试验段上游设计水头加2m计；3、当计算出的试验水头小于10m，但已超过上游检查井井口时，试验水头应以上游检查井井口高度为准；4、管道严密性试验时，应进行外观检查，不得有漏水现象，且符合下列规定时，管道严密性试验为合格；2.2.7沟槽回填（1）、管沟回填前，应符合下列要求：1.管线的转折点、起止点、井室的坐标和管顶标高已核验，并通过隐蔽工程验收；2.有要求的井室，在闭水试验合格后方可进行回填；3.沟槽内无积水、杂物等。
